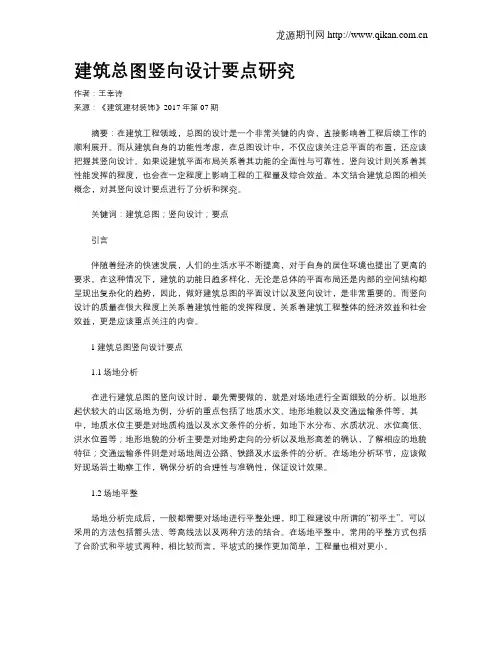

建筑总图竖向设计要点研究作者：王幸诗来源：《建筑建材装饰》2017年第07期摘要：在建筑工程领域，总图的设计是一个非常关键的内容，直接影响着工程后续工作的顺利展开。

而从建筑自身的功能性考虑，在总图设计中，不仅应该关注总平面的布置，还应该把握其竖向设计。

如果说建筑平面布局关系着其功能的全面性与可靠性，竖向设计则关系着其性能发挥的程度，也会在一定程度上影响工程的工程量及综合效益。

本文结合建筑总图的相关概念，对其竖向设计要点进行了分析和探究。

关键词：建筑总图；竖向设计；要点引言伴随着经济的快速发展，人们的生活水平不断提高，对于自身的居住环境也提出了更高的要求。

在这种情况下，建筑的功能日趋多样化，无论是总体的平面布局还是内部的空间结构都呈现出复杂化的趋势，因此，做好建筑总图的平面设计以及竖向设计，是非常重要的。

而竖向设计的质量在很大程度上关系着建筑性能的发挥程度，关系着建筑工程整体的经济效益和社会效益，更是应该重点关注的内容。

1建筑总图竖向设计要点1.1场地分析在进行建筑总图的竖向设计时，最先需要做的，就是对场地进行全面细致的分析。

以地形起伏较大的山区场地为例，分析的重点包括了地质水文、地形地貌以及交通运输条件等。

其中，地质水位主要是对地质构造以及水文条件的分析，如地下水分布、水质状况、水位高低、洪水位置等；地形地貌的分析主要是对地势走向的分析以及地形高差的确认，了解相应的地貌特征；交通运输条件则是对场地周边公路、铁路及水运条件的分析。

在场地分析环节，应该做好现场岩土勘察工作，确保分析的合理性与准确性，保证设计效果。

1.2场地平整场地分析完成后，一般都需要对场地进行平整处理，即工程建设中所谓的“初平土”。

可以采用的方法包括箭头法、等高线法以及两种方法的结合。

在场地平整中，常用的平整方式包括了台阶式和平坡式两种，相比较而言，平坡式的操作更加简单，工程量也相对更小。

对于设计人员而言，为了能够从整体上对场地竖向设计的关键点进行把握，为单体竖向设计奠定良好的基础，需要关注三个方面的内容：（1）对于诸如输气管道清管站、输油管道热泵站等场地相对平整开阔、规模和相对高差较小的建筑，考虑到其功能单一，在总图设计中，通常都能够获得良好的站场位置，利用箭头法能够做出良好的场地设计。

浅谈总图的竖向设计要点文章结合笔者从事总图设计的工作经验与研究，对总图设计中竖向设计的一些要点和注意事项进行了分析探讨，仅供参考。

【关健词】总图竖向设计；资料；形式；标高；大填大挖；“疏忽点”引言竖向设计亦称为“垂直设计”或“竖向布置”。

在《工业企业总平面设计规范》中明确的提出:“竖向设计应与总平面布置同时进行，且与厂区外现有和规划的运输线路、排水系统、周围场地标高等相协调。

”因此，在内容上，竖向设计是牵连全局性的；在结果上，竖向设计是确定设计标高。

即选择建设场地和建筑物、构筑物, 以及交通运输线网等的设计标高。

同时结合自然地形的利用和改造, 满足生产的需要和生活的使用要求，从而达到节约投资和加快建设速度的目的。

根据竖向设计的全过程，归纳以下的主要要求。

1 要求详尽地搜集原始资料为了全面深入地考虑竖向设计，对有关的原始资料应尽可能详细地搜集。

诸如: 设计任务书，建筑总平面方案布置,地形图（大比例；一般1：500）, 工程地质和水文地质勘察报告，地震的震害情况，气象和水文（洪水频率和水害）, 其它工种的总平面布置方案，“三废”治理和环保，以及有关地方的史蹟资料等。

掌握这些资料后进行分析和利用，准确而合理地做好竖向设计。

2 要灵活地选择竖向设计的形式竖向设计的形式，有平坡式、阶梯式和混合式。

对于地面形式的决定，通常先在设计的大范围场地时，依实际地面的坡度进行考虑，既要应地制宜，又要适应工艺生产流程和生活使用的需要，结合工程地质和水文地质的条件。

平坡式的竖向设计，比较简单，容易做好。

适用于自然地面坡度在≤4%, 尤其在平原地区多半采用这种形式。

但是，阶梯式的竖向设计，形式就比较多样，要求灵活地加以选择。

阶梯式的形式主要有几种: （1）高货位式：站台和货位高低差；（2）利用地形式：利用高低地形，设备迁出车间室外的高低地处；（3）筑台式：利用地形的挖填方进行布置；（4）跌落式：建筑物垂直等高线布置，自高而低逐级跌落；（5）分层入口处理：建筑物的出入口，分高低层设入口，等等。

建筑总图竖向设计要点摘要：在总图设计中，竖向布置设计和总平面布置同样重要。

竖向设计的合理性，直接影响到整个站场使用性能的发挥程度，同时会造成工程量的大小变化，影响工程经济效益和社会效益。

本文就建筑总图竖向设计的要点进行分析。

一、意义竖向设计亦称竖向规划是规划场地设计中一个重要的有机组成部分，它与规划设计、总平面布置密切联系而不可分割。

当地域范围大、在地形起伏较大的场地，功能分区、路网及其设施位置的总体布局安排上，除须满足规划设计要求的平面布局关系外，还受到竖向高程关系的影响。

所以，在考虑规划场地的地形利用和改造时，必须兼顾总体平面和竖向的使用功能要求，统一考虑和处理规划设计与实施过程中的各种矛盾与问题，才能保证场地建设与使用的合理性、经济性。

做好场地的竖向设计，对于降低工程成本、加快建设进度具有重要的意义。

二、总图竖向布置设计总图竖向布置设计一般包括场地平整、场地局部平整、道路竖向设计和建（构）筑物竖向设计4 部分。

1 场地平整和场地局部平整场地平整一般发生在工程的初始阶段称之为初平土，通常设计应用的基本方法为：等高线法、箭头法及等高线法和箭头法两种方法的结合。

场地平整采用的基本方式为平坡式和台阶式，台阶式平整需要有一定的特殊构筑物修建，相对比较复杂。

（1）在现在设计中，等高线法应用较为广泛。

等高线法的设计思路与地形图绘制思路是一致的，采用等高线法进行站场场地平整的优点：①场地整平情况明晰，读图容易；②对非等高线上点位的设计高程便于推算；③便于各建（构）筑物的基准高程确定。

采用等高线法的不足之处是地形地势适应性较差。

如果增加其适应性，分小区域进行场地平整，常常会造成设计复杂，读图、放线、施工难度增加。

（2）箭头法能够很好的解决细部竖向设计问题，与实际地形地势结合情况好，可以直观的表示出局部场地平整情况，形象地表示出地势变化趋势，有效地避免不合理设计。

但是这种方法对施工指导性较差，整体性及相互联系性显得不够紧密，对局部地点的高程推算时有差异，在土石方工程计算中显得有些力不从心，对于土石方工程量的估算不能有较好的指导意义。

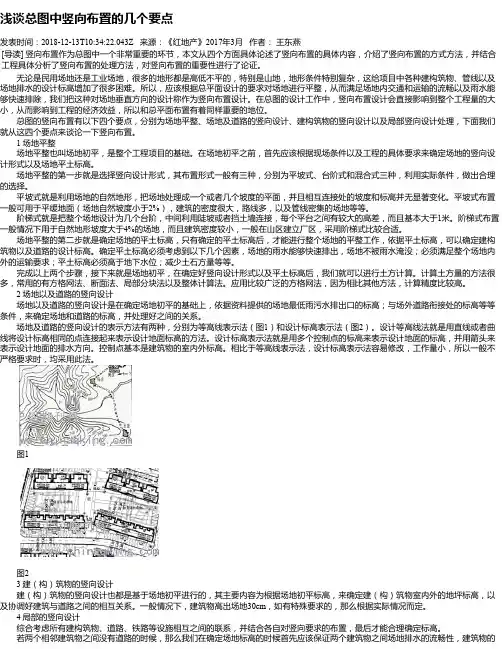

浅谈总图中竖向布置的几个要点发表时间：2018-12-13T10:34:22.043Z 来源：《红地产》2017年3月作者：王东燕[导读] 竖向布置作为总图中一个非常重要的环节，本文从四个方面具体论述了竖向布置的具体内容，介绍了竖向布置的方式方法，并结合工程具体分析了竖向布置的处理方法，对竖向布置的重要性进行了论证。

无论是民用场地还是工业场地，很多的地形都是高低不平的，特别是山地，地形条件特别复杂，这给项目中各种建构筑物、管线以及场地排水的设计标高增加了很多困难。

所以，应该根据总平面设计的要求对场地进行平整，从而满足场地内交通和运输的流畅以及雨水能够快速排除，我们把这种对场地垂直方向的设计称作为竖向布置设计。

在总图的设计工作中，竖向布置设计会直接影响到整个工程量的大小，从而影响到工程的经济效益，所以和总平面布置有着同样重要的地位。

总图的竖向布置有以下四个要点，分别为场地平整、场地及道路的竖向设计、建构筑物的竖向设计以及局部竖向设计处理，下面我们就从这四个要点来谈论一下竖向布置。

1 场地平整场地平整也叫场地初平，是整个工程项目的基础。

在场地初平之前，首先应该根据现场条件以及工程的具体要求来确定场地的竖向设计形式以及场地平土标高。

场地平整的第一步就是选择竖向设计形式，其布置形式一般有三种，分别为平坡式、台阶式和混合式三种，利用实际条件，做出合理的选择。

平坡式就是利用场地的自然地形，把场地处理成一个或者几个坡度的平面，并且相互连接处的坡度和标高并无显著变化。

平坡式布置一般可用于平缓地面（场地自然坡度小于2%），建筑的密度很大，路线多，以及管线密集的场地等等。

阶梯式就是把整个场地设计为几个台阶，中间利用陡坡或者挡土墙连接，每个平台之间有较大的高差，而且基本大于1米。

阶梯式布置一般情况下用于自然地形坡度大于4%的场地，而且建筑密度较小，一般在山区建立厂区，采用阶梯式比较合适。

场地平整的第二步就是确定场地的平土标高，只有确定的平土标高后，才能进行整个场地的平整工作，依据平土标高，可以确定建构筑物以及道路的设计标高。
