压力容器设计人员考核试题集及答案1.判断题1.1 锅炉、压力容器是生产和生活中广泛使用的,有爆炸危险的承压设备。
(√)1.2 《锅炉压力容器安全监察暂行条例》适用于船舶、机车上的锅炉和压力容器。
(×)1.3 《<锅炉压力容器安全监察暂行条例>实施细则》中规定:医用氧舱不作为固定式压力容器管理。
(×)1.4 《压力容器安全技术监察规程》中规定:承受内压的压力容器,其最高工作压力是指在正常使用过程中,顶部可能出现的最高压力。
(√)1.5 《压力容器安全技术监察规程》中规定:承受外压的压力容器,其最高工作压力是指压力容器在正常使用过程中,可能出现的最高压力差值;对夹套容器是指夹套顶部可能出现的最高压力差值。
(√)1.6 《压力容器安全技术监察规程》中规定:容积是指压力容器的几何容积,即由设计图样标注的尺寸计算(不考虑制造公差)并圆整,且不扣除内件体积的容积。
(√)1.7 《压力容器安全技术监察规程》中规定:多腔压力容器(如换热器的管程和壳程、余热锅炉的汽包和换热室、夹套容器等)按照类别高的压力腔作为该容器的类别并按该类别进行使用管理。
(√)1.8 《压力容器安全技术监察规程》中规定:多腔压力容器应按照每个压力腔各自的类别分别提出设计、制造技术要求。
(√)1.9 《压力容器安全技术监察规程》中规定:多腔压力容器的各腔类别不同时,应按类别最高的腔提出设计、制造技术要求。
(×)1.10 《压力容器安全技术监察规程》中规定:对多腔压力容器的匠某个压力腔进行类别划定时,设计压力取该压力腔的设计压力,容积取该压力腔的几何容积。
()1.11 《压力容器安全技术监察规程》中规定:容器内主要介质为最高工作温度于标准沸点的液体时,如气相空间(非瞬时)大于等于0.025m3,且最高工作压力大于等于0.1Mpa 时,也属于《压力容器安全技术监察规程》的适用范围。
(√)1.12 《压力容器安全技术监察规程》中规定:容积小于0.025m3的高压容器属于《压力容器安全技术监察规程》的监察范围。
压力容器考试题及答案一、选择题1. 压力容器的分类依据是什么?A. 容器的容积B. 容器的工作压力C. 容器的材料D. 容器的用途答案:B2. 压力容器设计时,需要考虑的最大压力是:A. 工作压力B. 最高工作压力C. 设计压力D. 爆破压力答案:C3. 压力容器的定期检验周期通常为:A. 一年一次B. 两年一次C. 三年一次D. 五年一次答案:B4. 压力容器的制造材料通常包括:A. 碳钢B. 不锈钢C. 合金钢D. 所有以上选项答案:D5. 压力容器的安全附件不包括:A. 安全阀B. 压力表C. 温度计D. 搅拌器答案:D二、判断题1. 压力容器的工作压力必须始终低于设计压力。
(对)2. 压力容器的容积越大,其设计压力也必须越高。
(错)3. 压力容器在运行过程中,不需要定期进行安全检查。
(错)4. 压力容器的制造材料必须符合国家相关标准。
(对)5. 安全阀是压力容器中最重要的安全附件之一。
(对)三、简答题1. 简述压力容器的常规检查项目。
答案:压力容器的常规检查项目包括:外观检查、壁厚测量、焊缝检查、无损检测、安全附件检查等。
2. 压力容器在什么情况下需要进行紧急停机处理?答案:压力容器在以下情况下需要进行紧急停机处理:压力超过安全阀设定压力、泄漏、异常声响、温度异常升高、容器本体或附件损坏等。
四、计算题1. 已知一个压力容器的设计压力为10MPa,工作压力为8MPa,试计算其安全系数。
答案:安全系数 = 设计压力 / 工作压力 = 10MPa / 8MPa = 1.25五、案例分析题案例:某工厂的压力容器在使用过程中发现压力表读数异常升高,操作人员立即采取了停机检查的措施。
问题:请分析操作人员采取的措施是否正确,并说明原因。
答案:操作人员采取的措施是正确的。
因为压力表读数异常升高可能是压力容器内部压力过高的信号,如果不立即停机检查,可能会导致容器超压运行,甚至发生爆炸等危险情况,停机检查可以及时发现问题并采取措施,确保设备和人员的安全。
设计人员考试试题编制:答卷:得分:评卷•判断题(正确划V、错误划"X〃)〈每小题3分〉1.GB151规定,折流板不考虑腐蚀裕量。
(X )2.压力容器的热处理应在压力试验之前进行。
(V)3.绝不允许16Mn材料制作压力容器受压元件,而必须采用16MnF材料。
(X )4.设计厚度系指计算厚度与厚度附加量之和。
(X )5.压力容器总图上,必须盖有“压力容器设计资格印章”(V)6.《容规》适用于压力容器的设计、制造、安装、使用、检验、修理和改造等单位(V )7.IH 系列单级单吸离心泵的轴向密封件石棉盘根。
()8.SH系列单级双吸离心泵的结构按壳体分为分段式。
()9.输电线路钢管杆的表面处理为喷砂后刷漆。
()10.泵的配用功率和所输送介质的密度无关。
().选择题〈每小题3 分〉1.低温容器是指 -- b.a.金属温度w -20 C的容器;b.设计温度w -20 C的容器;b.工作温度w -20 C的容器;2.压力容器的试验温度是指 --- ca. 环境温度;b. 试验介质温度;c. 容器壳体的金属温度;3.固定管板换热器压力试验的试验循序是 ---- b.a. 先管程后壳程;b. 先壳程后管程;4.GB150标准规定.压力容器的有效厚度是指 ----- a.a.名义厚度减去厚度附加量;b. 计算厚度与腐蚀裕量之和;b.设计厚度加上钢板厚度的负偏差;5.射线检测压力容器对接接头取II 级合格者.若用超声波检验选取的相当级别是----- b.a.II 级;b.I 级;c.III 级;6.代号为110-10SZ 输电线路钢管杆是指---- .a.110KV带10KV单柱双回转角钢管杆;b.110KV带10KV单柱双回直线钢管杆;7.IH 系列化工泵按吸入方式分为----- .A. 单吸式; b. 双吸式; c. 轴向吸入式;8. ----------------------------------------------- WL系列排污泵按泵体形式应为------------------------------- .a. 蜗壳式;b. 透平式;c. 圆筒式;9.单级单吸水泵的比转数计算公式应为------- .a. n s= ^^b. n s=」-'器)^C n s=:囂孕10.离心泵铭牌上的参数有哪些------- .ea.流量、扬程、转速;b. 流量、扬程、轴功率c.流量、扬程、转速、轴功率、效率、汽蚀余量;三.问答题<每小题8分>1.现准备设计一台非标容器法兰,材料为0Cr18Ni9锻件,设计温度为270C .其许用应力取多少?答:88MPa2.有一低压不锈钢容器.C2=0,其筒体上有唯一的①45X3.5接管,该开孔是否可不另行补强?3.有一水槽,最高工作压力为1.6MPa,最高工作温度为95C,内径1000mm容积2.5m3,该容器划为几类?为什么?答:4.有一设计压力为1.1Mpa,设计温度为120C,厚度为36mm的水一水换热器,管板是否可用Q235-A钢板制作?为什么?5.已知一台离心泵,流量Q=25秒/升,扬程H=40m转速n=2900 转/分,输入轴功率N=12.25KV y试求泵的有效功率.泵效率及配套功率?。
压力容器设计校核人员考试试题及答案(C)单位姓名得分一、填空题:(每题2,共44分)1、《固定式压力容器安全技术监察规程》规定板厚δ≥12mm旳碳素钢和低合金钢钢板(不包括多层压力容器旳层板)用于制造压力容器壳体时,凡符合下列条件之一旳,应当逐张进行超声检测:(1)盛装介质毒性程度为极度、高度危害;(2)在湿H2S腐蚀环境中使用;(3)设计压力不小于或者等于10MPa;(4)引用原则中规定逐张进行超声检测。
钢板超声检测应当按JB/T 4730《承压设备无损检测》旳规定进行,第(1)、第(2)、第(3)款旳钢板,合格等级不低于Ⅱ级,第(4)款旳钢板,合格等级应当符合对应引用原则旳规定。
2、压力容器用灰铸铁,设计压力不不小于0.8MPa,设计温度范围为10-200℃。
3、压力容器设计单位基于设计条件,应当综合考虑所有有关原因、失效模式和足够旳安全裕量,以保证压力容器具有足够旳强度、刚度、稳定性和抗腐蚀性,同步还应当考虑裙座、支腿、吊耳等与压力容器主体旳焊接接头旳强度规定,保证压力容器在设计寿命内旳安全。
4、对第三类压力容器,设计时应当出具包括重要失效模式和风险控制等内容旳风险评估汇报。
5、简朴压力容器重要受压元件旳壁厚采用试验措施或者计算措施确定。
6、壳体成形后旳实际厚度,奥氏体不锈钢制简朴压力容器不不不小于1 mm,碳素钢制简朴压力容器不不不小于 2 mm。
7、D级压力容器设计单位专职设计人员总数一般不得少于5 名,其中审批人员不得少于2名。
8、设计压力指设定旳容器顶部旳最高压力,与对应旳设计温度一起作为设计载荷条件,其值不低于工作压力。
9、在采用钢板制造带颈法兰时,圆环旳对接接头应采用全焊透构造型式,焊后进行热处理及100% 射线或超声波检测。
10、压力容器锥体设计时,其大端折边锥壳旳过渡段转角半径r应不不不小于封头大端内直径D i旳10% 、且不不不小于该过渡段厚度旳 3 倍。
11、确定真空容器旳壳体厚度时,设计压力按外压设计,当装有安全控制装置(真空泄放阀)时,设计压力取 1.25倍最大内外压力差或0.1 MPa 两者中旳较低值;当没有安全控制装置时,取0.1 MPa。
压力容器设计人员考试试题一、判断题(每题1分)()1、《固定式压力容器安全技术监察规程》规定,属《固定式压力容器安全技术监察规程》管辖的压力容器,设计单位均应出具“风险评估”报告。
,开口补强可以外加补强元件或增加平盖厚度进行补()2、平盖开孔直径d≤0.5D强。
()3、预紧状态下需要的最小垫片压紧力与比压力y有关,操作状态下需要的最小垫片压紧力与垫片系数m有关。
()4、压力容器的容积是指容器的几何容积,即由设计图样标注的尺寸计算予以圆整,并扣除内部构件的容积。
()5、奥氏体不锈钢制压力容器进行稳定化或固溶化处理的目的是为了抗应力腐蚀。
()6、有延迟裂纹倾向的材料应在焊接24h之后进行无损检测。
()7、不锈钢、镍及一些镍基合金的容器应考虑是否要求通过晶间腐蚀敏感性检验的问题,钛容器则不需考虑晶间腐蚀检验问题。
()8、热压成型的球壳板,成型后球壳板的力学性能和弯曲性能须由热压工艺保证。
()9、盛装介质毒性程度为极度危害介质的换热器,可选用奥氏体不锈钢焊接钢管作换热管。
()10、密封焊是保证换热管与管板连接的密封性能及抗拉脱强度的焊接。
()11、塔体与裙座壳体的连接焊缝按规范规定应校验其在地震载荷和风载荷下作用下的强度,若校验结果满足要求则认为该连接安全可靠。
()12、对于不等直径的塔器,其平均直径是指各段公称直径的平均值。
()13、低温容器设计中,螺栓材料一般不列入低温、低应力工况考虑。
()14、低温容器锻件应不低于JB4726~JB4728II级,设计压力大于或等于1.6MPa 时应不低于III级。
()15、卧式容器在支座处圆筒横截面上,由压力或轴向弯矩引起的轴向应力σ3,当圆筒未被加强且无加强圈时,σ3位于圆筒横截面最高处。
()16、法兰计算中,垫片压紧力作用中心圆直径D就等于垫片接触面的平均直径。
G=1.0。
()17、多层包扎圆筒内筒的焊接接头系数,取Ф1()18、标准椭圆封头内压时最大应力位于封头过渡区内壁,为径向拉伸应力。
1-379当管壳式换热器的换热管受轴向压缩应力时,复合管板应采用()。
A.爆炸复合管板B.堆焊管板答案:B解析:GB/T151-2014 P10 5.3.2.2条2-380设计温度为-50℃的设备,取下列()温度的许用应力.A.-50℃B.0℃C.20℃D.30℃E.50℃答案:C解析:GB/T150.1 P12 4.4.2条3-381对于与换热管焊接连接的复合管板,其覆层的厚度不应小于3mm,对有耐腐蚀要求的覆层,还应保证距覆层表面深度不小于()的覆层化学成分和金相组织符合覆层材料标准的要求。
A.2mmB.3mmC.4mmD.5mm答案:A解析:GB/T151-2014 P58 7.4.2.3.a条4-382奥氏体相与铁素体相各占约50%的双相不锈钢主要用于抗( )腐蚀。
A.晶间B.应力C.疲劳答案:B解析:压力容器设计工程师培训教程-零部件P135 奥氏体-铁素体型双相不锈钢5-383管壳式换热器计算传热面积是以换热管( ) 为基准计算的。
A.内径B.中径C.外径答案:C解析:GB/T151 P3 3.2条6-384等面积补强法采用的基本力学模型是()。
A.受均布载荷作用的等截面简支梁;B.平板开孔的局部应力C.周边简支园平板中心弯曲应力答案:B解析:压力容器设计工程师培训教程-零部件P271 11.4.1条7-385固定管板换热器,壳程为Ⅰ类压力腔,管程为Ⅲ类应力腔,该换热器应为()类压力容器。
A.ⅠB.ⅡC.ⅢD.Ⅰ与Ⅲ解析:容规P102 A1.3.2条8-386GB/T 151-2014不适用于下列哪些热交换器()。
A.螺旋板式换热器B.板式热交换器C.制冷空调行业中另有国家标准或行业标准的热交换器D.空冷式热交换器答案:C解析:GB/T 151-2014 P1 1.7条9-387管壳式换热器采用轴向入口接管的管箱,接管中心线处的最小深度不应小于接管内直径的()。
A.1/4B.1/3C.1/2D.2/3答案:B解析:GB/T 151-2014 P20 6.3.4.1条10-388对于管壳式换热器,当ρv2大于()kg/(m﹒s2)(ρ-密度,kg/m3;v-流速,m/s)时,采用轴向入口接管的管箱宜设置防冲结构。
湖南省压力容器设计校核人员考试试题及答案(A)单位姓名得分一、填空题:(每题1分,共25分)1、对于钢制压力容器,GB150。
1-2011适用的设计压力范围是(不大于35MPa )。
P52、GB150。
2—2011适用的设计温度范围是( -253℃~800℃ )。
P393、GB150标准直接或间接考虑了如下失效模式(脆性断裂)(韧性断裂)( 接头泄漏)(弹性或塑性失稳)(蠕变断裂)(腐蚀破坏 )。
GB150—2011标准释义P144、对于承装介质为(压缩空气)、(水蒸气)、(水 )的碳素钢或低合金钢制容器腐蚀裕量不小于1mm。
P115、泄漏试验包括(气密性试验 )以及( 氨检漏试验)、(卤素检漏试验 )和(氦检漏试验).P156、焊接接头由(焊缝)、(熔合区 )( 热影响区)三部分组成。
(GB150-2011标准释义P42)7、第四强度理论又称为(剪切变形能)理论或( 歪形能)理论,亦有称(畸变能 )理论。
8、GB150-2011标准释义P238、GB/T17616-2013规定S1表示(铁素体型)钢,S2表示(奥氏体—铁素体型)钢,S3表示(奥氏体型)钢,S4表示(马氏体型)钢.P339、对于多层容器的内筒钢板和壳体厚度大于60mm的钢板应( 每张进行热处理 )和进行( 拉伸 )和( V型缺口冲击)试验.(GB150.2—2011P46)10、壳体开孔处引起的应力可分为三种:(局部薄膜应力 )(弯曲应力 )和( 峰值应力)。
(GB150—2011标准释义P144)11、对于(第III类)压力容器,设计时应当出具包括(主要失效模式 )和(风险控制 )等内容的风险评估报告。
(TSGR0004—2009P12)12、低温容器受压元件禁用硬印标记是为了降低(脆断 )风险,而有耐腐蚀要求的不锈钢以及复合钢板的耐腐蚀面则是为了降低(腐蚀失效)风险.(GB150—2011标准释义P228)13、PWHT的意思是( 焊后热处理)。

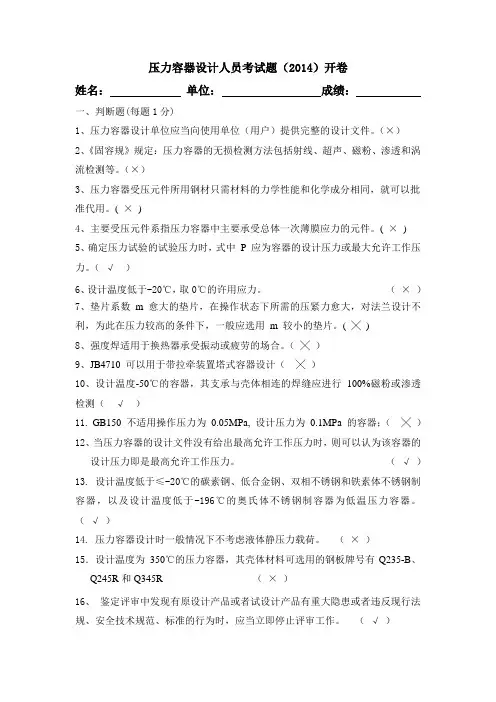

压力容器设计人员考试题(2014)开卷姓名:单位:成绩:一、判断题(每题1分)1、压力容器设计单位应当向使用单位(用户)提供完整的设计文件。
(×)2、《固容规》规定:压力容器的无损检测方法包括射线、超声、磁粉、渗透和涡流检测等。
(×)3、压力容器受压元件所用钢材只需材料的力学性能和化学成分相同,就可以批准代用。
( ×)4、主要受压元件系指压力容器中主要承受总体一次薄膜应力的元件。
( ×)5、确定压力试验的试验压力时,式中P 应为容器的设计压力或最大允许工作压力。
(√)6、设计温度低于-20℃,取0℃的许用应力。
(×)7、垫片系数m 愈大的垫片,在操作状态下所需的压紧力愈大,对法兰设计不利,为此在压力较高的条件下,一般应选用m 较小的垫片。
( ╳)8、强度焊适用于换热器承受振动或疲劳的场合。
(╳)9、JB4710 可以用于带拉牵装置塔式容器设计(╳)10、设计温度-50℃的容器,其支承与壳体相连的焊缝应进行100%磁粉或渗透检测(√)11. GB150 不适用操作压力为0.05MPa, 设计压力为0.1MPa 的容器;(╳)12、当压力容器的设计文件没有给出最高允许工作压力时,则可以认为该容器的设计压力即是最高允许工作压力。
(√)13. 设计温度低于≤-20℃的碳素钢、低合金钢、双相不锈钢和铁素体不锈钢制容器,以及设计温度低于-196℃的奥氏体不锈钢制容器为低温压力容器。
(√)14. 压力容器设计时一般情况下不考虑液体静压力载荷。
(×)15.设计温度为350℃的压力容器,其壳体材料可选用的钢板牌号有Q235-B、Q245R和Q345R (×)16、鉴定评审中发现有原设计产品或者试设计产品有重大隐患或者违反现行法规、安全技术规范、标准的行为时,应当立即停止评审工作。
(√)17、设计单位技术负责人由设计单位法定代表人担任,具有压力容器或压力管道相关专业知识,了解法规、安全技术规范、标准的有关规定,对重大技术问题能够做出正确决定。

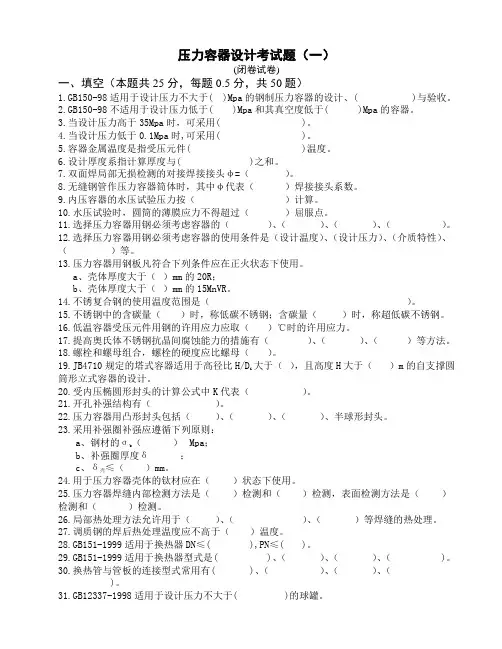

压力容器设计考试题(一)(闭卷试卷)一、填空(本题共25分,每题0.5分,共50题)1.GB150-98适用于设计压力不大于( )Mpa的钢制压力容器的设计、( )与验收。
2.GB150-98不适用于设计压力低于( )Mpa和其真空度低于( )Mpa的容器。
3.当设计压力高于35Mpa时,可采用( )。
4.当设计压力低于0.1Mpa时,可采用( )。
5.容器金属温度是指受压元件( )温度。
6.设计厚度系指计算厚度与( )之和。
7.双面焊局部无损检测的对接焊接接头φ=()。
8.无缝钢管作压力容器筒体时,其中φ代表()焊接接头系数。
9.内压容器的水压试验压力按()计算。
10.水压试验时,圆筒的薄膜应力不得超过()屈服点。
11.选择压力容器用钢必须考虑容器的()、()、()、()。
12.选择压力容器用钢必须考虑容器的使用条件是(设计温度)、(设计压力)、(介质特性)、()等。
13.压力容器用钢板凡符合下列条件应在正火状态下使用。
a、壳体厚度大于()mm的20R;b、壳体厚度大于()mm的15MnVR。
14.不锈复合钢的使用温度范围是()。
15.不锈钢中的含碳量()时,称低碳不锈钢;含碳量()时,称超低碳不锈钢。
16.低温容器受压元件用钢的许用应力应取()℃时的许用应力。
17.提高奥氏体不锈钢抗晶间腐蚀能力的措施有()、()、()等方法。
18.螺栓和螺母组合,螺栓的硬度应比螺母()。
大于(),且高度H大于()m的自支撑圆19.JB4710规定的塔式容器适用于高径比H/Di筒形立式容器的设计。
20.受内压椭圆形封头的计算公式中K代表()。
21.开孔补强结构有()。
22.压力容器用凸形封头包括()、()、()、半球形封头。
23.采用补强圈补强应遵循下列原则:a、钢材的σ()Mpa;bb、补强圈厚度δ;≤()mm。
c、δ壳24.用于压力容器壳体的钛材应在()状态下使用。
25.压力容器焊缝内部检测方法是()检测和()检测,表面检测方法是()检测和()检测。
压力容器设计人员综合考试题以及答案一、填空(本题共25 分,每题0.5 分)1、结构具有抵抗外力作用的能力,外力除去后,能恢复其原有形状和尺寸的这种性质称为弹性。
点评:这是材料力学的基本定义,压力容器的受压元件基本上应该具有这个性质。
2、压力容器失效常以三种形式表现出来:①强度;②刚度;③稳定性。
点评:该失效形式是压力容器标准所要控制的几种失效形式。
3、当载荷作用时,在截面突变的附近某些局部小范围内,应力数值急剧增加,而离开这个区域稍远时应力即大为降低,趋于均匀,这种现象称为_应力集中。
点评:这是弹性力学的基本概念。
常见于压力容器的受压元件。
4、有限元法单元基本方程{F}e = [K]{δ}e所表示的是单元节点力与单元节点位移之间的关系。
点评:这是一道拉开分数档次的题,考查所掌握的基础理论深度。
该题是有限元数值分析中最基本概念。
5、厚度16mm 的Q235-C 钢板,其屈服强度ReL 的下限值为235MPa 。
点评:该题主要是考察对压力容器常用材料钢号含义的掌握,并不是考查对具体数字的记忆。
6、在正常应力水平的情况下,Q245R 钢板的使用温度下限为-20℃。
点评:该题出自GB150.2,表4,考查设计人员对材料温度使用范围的掌握。
7、Q345R 在热轧状态下的金相组织为铁素体加珠光体。
点评:考查设计人员的综合知识,提示大家应该掌握常用材料的金相组织的知识深度。
8、用于壳体的厚度大于36 mm 的Q245R 钢板,应在正火状态下使用。
点评:该题出自GB150,4.1.4 条款,考查对常用压力容器材料订货技术条件掌握的熟练程度。
9、GB16749 规定,对于奥氏体不锈钢材料波纹管,当组合应力_σR≤2σS t _时,可不考虑疲劳问题。
10、波纹管的性能试验包括刚度试验、稳定性试验、__疲劳试验__。
点评:考查波纹管的基础知识的掌握,11、GB150 规定的圆筒外压周向稳定安全系数是3.0 ,球壳及成形封头的外压稳定安全系数是15 。
压力容器设计人员考试题(D )单位 姓名 成绩一.填空题(30分,毎空2分)1.第二类压力容器中易燃介质的反应压力容器和储存压力容器的对接接头必须进行 检测。
2.压力容器本体的主要受压元件包括 ; ; ; ; ; ; 。
3.压力容器壁厚≦38mm 时,其对接接头应采用 检测;由于结构等原因,不能采用 检测时,允许采用 检测。
4.压力容器选材除应考虑力学性能和弯曲性能外,还应考虑与介质的 。
压力容器专用钢板的磷含量(熔炼分析,下同)不应大于 ,硫含量不应大于 。
5.卧式容器支座的配置,应尽量使支座中心到封头切线的距离A 小于或等于 ,当无法满足时,A 值不宜大于 。
6.安全阀、爆破片的排放能力,必须大于或等于压力容器的 。
7.压力容器气密性试验时,其试验压力为压力容器的 。
8.低温压力容器的对接接头允许局部检测时,其检测长度应不小于各条焊接接头长度的 ,且不小于 。
9.设计温度指容器在正常工作情况下,设定的原件的 。
在任何情况下,原件金属的表面温度,不得超过 。
10.内压圆筒计算公式[]()t =c i/2-c P D P δσφ的理论依据是 公式的适用范围计算压力P c ≦ MPa 。
11.GB150-1998规定,适用于安装在容器上的超压泄放装置有 、 、 三种。
12.采用补强圈补强的设计应遵循的规定:(1)钢材的标准常温抗拉强度值 ;(2)补强圈厚度应小于或等于 ;(3)壳体名义厚度 。
13.法兰按其整体性程度分为3种型式,它们是 、 、 和 。
14.GB151标准推荐的三种防短路结构有: ; ; 。
15.垫片的比压力y 是 为了消除法兰面与垫片间的缝隙,需要施加于垫片 的最小压紧力。
16.当塔式容器下封头的设计温度大于或等于 ℃时,在裙座上部靠近封头处应设置隔气圈。
二.选择题(20分,每题2分,以下答案有一个或几个正确,少选按比例得分,选错一个不得分)1.设计温度为550℃的压力容器,其壳体材料可选用的板材有:A )Q345R B)0Cr18Ni9 C )00Cr17Ni14Mo2 D )0Cr18Ni10Ti2.多腔压力容器(如换热器、夹套容器等)按照类别高的压力腔来作为该容器类别,其设计制造技术要求按A)较低类别 B)较高类别 C)每个压力腔各自类别3.在下述厚度中满足强度及使用寿命要求的最小厚度是A)名义厚度 B)计算厚度 C)设计厚度4.接管腐蚀裕量为1mm,不另行补强的最小壁厚为:A)Ф25×3 B)Ф57×5 C)Ф76×55.目前常用的容器封头有椭圆形、、碟形、半球形、锥形、平盖等,从受力情况看,从好到差依次排列是A)椭圆形、半球形、碟形、锥形、平盖B)半球形、椭圆形、碟形、锥形、平盖C)半球形、碟形、椭圆形、锥形、平盖6.以下属A类焊接接头的是:A)各类凸形封头中的所有拼接接头 B)壳体部分环向接头C)补强圈与壳体连接的接头 D)内封头与圆筒的搭接接头7.压力容器的压力试验温度是指A)环境温度 B)试验介质温度 C)容器壳体的金属温度8.射线检验压力容器对接焊缝取II级合格者,若用超声波检验,应选取的相当级别是A)I 级 B)II 级 C)III 级9.有一移动式空气压缩机的储气罐,工作压力1.6Mpa,容积为400L,工作温度100℃,划为类;A)I 类 B)II 类 C)III 类 D)简单压力容器10.碳素钢和Q345R容器进行液压试验时,液体温度不得低于℃。
2013年压力容器设计人员综合考试题姓名:得分一、填空(本题共20 分,每题2 分)1 、当载荷作用时,在截面突变的附近某些局部小范围内,应力数值急剧增加,而离开这个区域稍远时应力即大为降低,趋于均匀,这种现象称为_应力集中。
点评:这是弹性力学的基本概念。
常见于压力容器的受压元件。
2、在正常应力水平的情况下,Q245R 钢板的使用温度下限为-20℃。
点评:该题出自GB150.2,表4,考查设计人员对材料温度使用范围的掌握。
3、对于同时承受两个室压力作用的受压元件,其设计参数中的计算压力应考虑两室间可能出现的最大压力差。
点评:考查设计压力与计算压力的概念,GB150 .1 4.3.3 规定。
4、焊接接头系数的取值取决于焊接接头型式_和无损检测长度比例。
点评:考查设计人员对焊接接头系数选取的理解。
5、整体补强的型式有:a. 增加壳体的厚度,b.厚壁管,c. 整体补强锻件__ 。
点评:GB150.3 6.3.2.2 的规定6、椭圆封头在过渡区开孔时,所需补强面积A 的计算中,壳体的计算厚度是指椭圆封头的_计算_厚度。
点评:明确开孔部位不同,开孔补强计算所用的厚度不同,见公式5-1(P116),开孔位于。
7、奥氏体不锈钢制压力容器用水进行液压试验时,应严格控制水中的氯离子含量不超过25mg/L 。
试验合格后,应立即将水渍去除干净。
点评:见GB150.4 11.4.9.18、压力容器的对接焊接接头的无损检测比例,一般分为全部(100%)和局部(大于等20%)两种。
对碳钢和低合金钢制低温容器,局部无损检测的比例应大于等于50% 。
点评:《固容规》第4.5.3.2.1 条。
9、换热器设计中强度胀中开槽是为了增加管板与换热管之间的拉脱力而对管孔的粗糙度要求是为了密封。
点评:考察设计者对标准的理解和结构设计要求的目的。
10、压力容器专用钢中的碳素钢和低合金钢钢材的P≤%、S ≤%二、选择(本题共20 分,每题 2 分,以下答案中有一个或几个正确,少选按比例得分,选错一个不得分)1 、设计温度为600℃的压力容器,其壳体材料可选用的钢板牌号有a、b.a.S30408,b.S31608,c.S31603点评:奥氏体不锈钢当温度超过525℃时,含碳量应不小于0.04%,超低碳不锈钢不能适用,因热强性下降,此题是考查此概念。
压力容器设计考试题及答案一、单项选择题(每题2分,共20分)1. 压力容器的设计压力应不低于工作压力的()倍。
A. 1.1B. 1.2C. 1.3D. 1.5答案:B2. 压力容器的设计温度是指在正常工作条件下,容器壁温度可能达到的最高或最低温度。
下列哪项不是设计温度的考虑因素?()A. 介质的温度B. 环境温度C. 容器材料的耐温性能D. 容器的工作压力答案:D3. 压力容器的分类中,不属于按压力分类的是()。
A. 低压容器B. 中压容器C. 高压容器D. 常压容器答案:D4. 压力容器的腐蚀裕量是指为了补偿()而预留的厚度。
A. 材料的厚度误差B. 材料的强度降低C. 材料的腐蚀D. 材料的老化答案:C5. 压力容器的焊接接头系数是指()。
A. 焊接接头的强度系数B. 焊接接头的刚度系数C. 焊接接头的疲劳系数D. 焊接接头的密封系数答案:A6. 压力容器的定期检验周期一般不超过()年。
A. 1B. 3C. 5D. 10答案:C7. 压力容器的爆破片是一种()装置。
A. 压力释放B. 温度控制C. 压力控制D. 流量控制答案:A8. 压力容器的安全阀是一种()装置。
A. 压力释放B. 温度控制C. 压力控制D. 流量控制答案:C9. 压力容器的法兰连接中,垫片的主要作用是()。
A. 密封B. 传递压力C. 传递扭矩D. 传递热量答案:A10. 压力容器的热处理目的是()。
A. 提高材料的强度B. 提高材料的韧性C. 提高材料的耐腐蚀性D. 消除材料的内应力答案:D二、多项选择题(每题3分,共15分)11. 压力容器设计时需要考虑的因素包括()。
A. 工作压力B. 工作温度C. 介质特性D. 容器形状答案:ABCD12. 压力容器的失效模式主要包括()。
A. 塑性变形B. 疲劳破坏C. 腐蚀破坏D. 爆破答案:ABCD13. 压力容器的焊接缺陷可能包括()。
A. 气孔B. 夹渣C. 裂纹D. 未焊透答案:ABCD14. 压力容器的定期检验内容包括()。
新乡市万和过滤技术股份公司考试题部门:姓名:成绩:一、判断题(正确的划“√”,错误的划“×”。
)10分1、根据《特种设备安全监察条例》中规定,压力容器,是指盛装气体或者液体,承载一定压力的密闭设备,其范围规定为最高工作压力大于或者等于0.1MPa(表压)的气体、液化气体和最高工作温度高于或者等于标准沸点的液体、容积大于或者等于30L且内直径(非圆形截面指截面内边界最大几何尺寸)大于或者等于150mm的固定式容器和移动式容器;盛装公称工作压力大于或者等于0.02MPa或者低于2、)。
3、TSG4、TSG)5、在()6、7、)8、9、质等严格场合,管板的最小厚度应大于或等于换热管的外径d。
( )10、NB/T47042-2014《卧式容器》要求,卧式容器鞍座垫板用钢按受压元件用钢要求选取。
()二、选择题 10分1、确定压力容器是否划类,按照TSG R0004-2009(TSG 21-2016)《固定式压力容器安全技术监察规程》管辖范围的压力条件指的是()?A、设计压力B、工作压力C、最高允许工作压力D、整定压力2、下列容器中,哪些属于TSG R0004-2009《固定式压力容器安全技术监察规程》监察范围?()A、核压力容器;B、船舶和铁路机车上的附属压力容器;C、内筒处于真空下工作的夹套(带压)压力容器;D、国防或军事装备用压力容器。
3A、B、4A5ABC6A7、根据GB/T151-2014《热交换器》的规定,除()之外,拼接后管板应作消除应力热处理。
A、碳素钢B、低合金钢C、不锈钢8、根据GB/T151-2014《热交换器》中规定:管板钻孔后应抽查不小于60°管板中心角区域内的孔桥宽度,B值的合格率应不小于(),B值的数量应控制在4%之内,超过上述合格率时,则min应全管板检查。
A、95%B、96%C、97%9、GB/T151-2014《热交换器》中规定,公称直径为800的立式热交换器,至少应安装()个耳式支座。
《压力容器设计考核题》姓名:分数:一、填空题(每空1分,共40分)1.设计盛装液化石油的储罐容器,使用法兰连接的第一个法兰密封面,应采用高颈对焊法兰,金属缠绕垫片(带外环 )和高强度螺栓组合。
2.气密性试验应在液压试验合格后进行。
对设计图样要求做气压试验的压力容器,是否需再做气密性试验,应在设计图样上规定 .3.压力容器的壳体,封头,膨胀节,开孔补强,设备法兰,球罐的球壳板,换热器的管板和换热管,M36(含M36)以上的设备主螺栓,公称直径大于等于 250mm的接管和管法兰等均作为主要受压元件.4。
压力容器设计单位不准在外单位设计的图样上加盖压力容器设计资格印章;5。
用于制造压力容器壳体的钛材应在退火状态下使用。
6。
压力容器投用后,首次内外部检验周期一般为 3 年7。
GB150。
1—2011使用于设计压力不大于35 Mpa的压力容器的设计,制造,检验与验收.8。
计算压力是指在相应设计温度下用以确定元件厚度的压力.9。
设计温度指容器在正常工作情况下,设定的元件的元件金属温度.在任何情况下,元件金属的表面温度,不得超过钢材的允许使用温度。
10。
只设置一个安全阀的压力容器,根据压力高低依次排列:设计压力、工作压力、最高工作压力、开启压力、试验压力:(1) 工作压力 (2) 最高工作压力(3)开启压力(4)设计压力(5)试验压力。
11.两个不同垫片,他们的形状和尺寸均相同且都能满足密封要求,则选用m(垫片系数)值小的垫片较好。
12.在法兰设计计算中比压力y是考虑预紧状态下需要的最小螺栓截面计算时使用,垫片系数m是考虑操作状态下需要的最小螺栓截面计算时使用.13.壳体的开孔补强可按具体条件选用的方式: 补强圈、增加壳体厚度,厚壁接管。
14.奥氏体不锈钢有两组许用应力:一组适用于允许产生微量永久变形的元 ,另一组可用于不允许产生微量永久变形场合。
15.对于压力容器锥壳:大端,锥体半顶角α>30时,应采用带过渡段的折边结构。
2013/7/15 压力容器设计人员综合考试题 (闭卷) 姓名:得分一、填空(本题共 25 分,每题 0.5 分)1 、结构具有抵抗外力作用的能力,外力除去后,能恢复其原有形状和尺寸的这种性质称为弹性。
点评:这是材料力学的基本定义,压力容器的受压元件基本上应该具有这个性质。
2 、压力容器失效常以三种形式表现出来:①强度;②刚度;③稳定性。
点评:该失效形式是压力容器标准所要控制的几种失效形式。
3 、当载荷作用时,在截面突变的附近某些局部小范围内,应力数值急剧增加,而离开这个区域稍远时应力即大为降低,趋于均匀,这种现象称为_应力集中。
点评:这是弹性力学的基本概念。
常见于压力容器的受压元件。
4 、有限元法单元基本方程{F}e = [K]{δ}e所表示的是单元节点力与单元节点位移之间的关系。
点评:这是一道拉开分数档次的题,考查所掌握的基础理论深度。
该题是有限元数值分析中最基本概念。
5 、厚度 16mm 的 Q235—C 钢板,其屈服强度 ReL 的下限值为 235MPa 。
点评:该题主要是考察对压力容器常用材料钢号含义的掌握,并不是考查对具体数字的记忆。
6 、在正常应力水平的情况下,Q245R 钢板的使用温度下限为 -20℃。
点评:该题出自 GB150.2,表 4,考查设计人员对材料温度使用范围的掌握 。
7 、Q345R 在热轧状态下的金相组织为 铁素体加珠光体。
点评:考查设计人员的综合知识,提示大家应该掌握常用材料的金相组织的知识深度。
8 、用于壳体的厚度大于 36 mm 的 Q245R 钢板,应在正火状态下使用。
点评:该题出自 GB150,4.1.4 条款,考查对常用压力容器材料订货技术条件掌握的熟练程度。
9 、GB16749 规定,对于奥氏体不锈钢材料波纹管,当组合应力_σR ≤2σS t _时,可不考虑疲劳问题。
点评:考查波纹管的基础知识的掌握,同时这里包含一个结构安定性的力学概念10、 波纹管的性能试验包括刚度试验、稳定性试验、__疲劳试验__。
点评:考查波纹管的基础知识的掌握,11、 GB150 规定的圆筒外压周向稳定安全系数是 3.0 ,球壳及成形封头的外压稳定安全系数是 15 。
点评:GB150 释义P41。
考查设计人的基础知识和标准的理解掌握。
12、对于盛装液化气体的容器,设计压力除应满足 GB150 中其值不得低于工作压力的规定外,还应满足《固容规》中的相应规定。
点评:对于盛装液化气体的容器,《固容规》第 3.9.3 条有明确的规定。
13、对于同时承受两个室压力作用的受压元件,其设计参数中的计算压力应考虑两室间可能出现的最大压力差。
点评:考查设计压力与计算压力的概念,GB150 .1 4.3.3 规定。
14、焊接接头系数的取值取决于焊接接头型式_和无损检测长度比例。
点评:考查设计人员对焊接接头系数选取的理解。
15、对于不能以 GB150.3 来确定结构尺寸的容器或受压元件,.GB150允许用应力分析_,验证性实验分析, 对比经验设计方法设计.点评:标准对结构是没有限制的,设计应符合标准的基本安全要求,具体的手段由设计者根据 GB150 .1 4.1.6 来确定。
), 其适用范围为(P C≤0.4[σ]t?).16、内压圆筒厚度计算公式为(δ=P C D i2[σ]t?−P C点评:考查对 GB150 最基本的公式的掌握。
在这道题的错误多为 Pc 不明确。
17、GB150 规定,钢材许用应力的确定,应同时考虑材料的抗拉强度, 屈服强度, 持久强度,和蠕变极限.。
点评:考查对许用应力确定时所要考虑的因素。
18、圆筒中径公式假设圆筒中的应力沿壁厚都是均匀分布的。
实际上高压厚壁圆筒中的环向应力沿壁厚是不均匀分布的,最大环向应力位于圆筒的_内_壁。
点评:这是一个厚壁圆筒中最常见的应力分布,考查设计人员对基本应力分布的了解和基本概念的掌握。
19、周边简支的圆平板,在内压作用下最大应力发生于_中心_。
周边固支的圆平板,最大应力发生于__边缘_ 。
点评:考查在平封头与筒体连接的几种情况下,边界条件对平封头应力分布的影响。
20、整体补强的型式有:a. 增加壳体的厚度,b.厚壁管,c. 整体补强锻件__ 。
点评:GB150.3 6.3.2.2 的规定21、壳体圆形开孔时,开孔直径是指接管内径加__2_倍厚度__附加量。
点评:明确开孔补强计算时开孔直径的概念。
GB150.3 6.3.3.122、椭圆封头在过渡区开孔时,所需补强面积 A 的计算中,壳体的计算厚度是指椭圆封头的_计算_厚度。
点评:明确开孔部位不同,开孔补强计算所用的厚度不同,见公式5-1(P116),开孔位于封头过渡区内时,封头厚度计算公式按6-2(P156)。
23、垫片起到有效密封作用的宽度位于垫片的___外径侧。
点评:考查在螺栓力的作用下,垫片哪部分是有效密封面积。
24、当螺栓中心圆直径D b 受法兰径向结构要求控制时,为紧缩D b 宜改选直径较小__的螺栓。
点评:考查对法兰设计的理解。
25、垫片系数 m 是针对法兰在操作状态下,为确保密封面具有足够大的流体阻力,而需作用在垫片单位_密封面积上的压紧力与流体_压力的比值,垫片愈硬,m 愈_大____。
点评:见 GB150.3 7.5.126、法兰按其整体性程度可分为:松式法兰、整体法兰、任意_法兰。
点评:见 GB150.3 7.4,法兰的设计计算方法是与其整体程度有关的。
27、压力容器无损检测的方法包括射线、超声、磁粉、渗透和电磁检测等。
点评:见《固容规》的第 4.5.2 条。
28、奥氏体不锈钢制压力容器用水进行液压试验时,应严格控制水中的氯离子含量不超过 25mg/L 。
试验合格后,应立即将水渍去除干净。
点评:见 GB150.4 11.4.9.129、最高允许工作压力是根据容器各受压元件的有效厚度,考虑了该元件承受的所有载荷而计算得到,且取各受压元件的最小值。
点评:考察设计者对最大允许工作压力概念的掌握。
最大允许工作压力是压力容器标准中的一个重要概念,涉及安全泄放装置、压力试验等相关内容。
见GB150.1 3.1.630、压力容器的对接焊接接头的无损检测比例,一般分为全部(100%)和局部(大于等20%)两种。
对碳钢和低合金钢制低温容器,局部无损检测的比例应大于等于50% 。
点评:《固容规》第 4.5.3.2.1 条。
31、换热器设计中强度胀中开槽是为了增加管板与换热管之间的拉脱力而对管孔的粗糙度要求是为了密封。
点评:考察设计者对标准的理解和结构设计要求的目的。
32、立式管壳式换热器外导流筒应在内衬筒的下端开泪孔。
点评:GB151 5.11.5,工程基本概念。
33、焊接接头由焊缝、熔合区、热影响三部分组成。
34、在卧式容器计算中圆筒的许用轴向压缩应力取设计温度下材料的许用应力[σ]与 B 值的较小值。
点评:这是许用轴向压缩应力的基本概念。
35、卧式管壳式换热器壳程为气液共存或液相中含有固体颗粒时,折流缺口应垂直左右布置。
点评:GB151 5.9.5.1。
该条为折流板在各种介质条件下结构布置的要求。
36、塔式容器液压试验时允许采用立试或卧试。
点评:做过塔式容器设计的地球人都知道。
37、设计基本地震加速度取值,对设防烈度为七度时为 0.1g 、0.15g;八度时为0.2g 、0.3g ;九度时为 0.4g 。
点评:载荷规范要求,考查设计者对除压力载荷以外的其它载荷的理解和掌握程度。
JB/T4710 P21.38、塔式容器下封头的设计温度大于或等于 400℃时,在裙座上部靠近封头处应设置隔气圈。
点评:温度高是,裙座与封头连接处会出现很大的局部应力,因此规范对 400℃以上时的结构做了规定。
39、按 JB/T4710 的规定,在计算自振周期时,如加大塔壳和裙座壳的厚度,则该塔的自振周期将变小。
点评:考查设计者对自振周期与壁厚关系的理解程度,设计者除了正确使用计算机软件外,还应对基本的原理和规律要烂熟于心,应该对计算结果运用原理和规则进行判断并合理的调节参数。
40、球罐可视为一个单质点体系,对其进行基本自振周期计算。
点评:球罐的在地震、风载荷下的计算模型。
41、边缘应力的特点自限性、局部性。
42、压力容器壳体采用接管补强后一般会引起局部薄膜应力、弯曲应力、峰值应力三种应力。
43、按 GB150 规定,超压泄放装置不适用于操作过程中可能产生压力剧增,反应速度达到爆轰时的压力容器。
点评:见 GB150.1 附录 B1.3,GB150 提供的安全泄放装置在反应达到爆轰时,不能瞬时泄放,保证容器安全。
是超压泄放装置的最基本概念。
安全泄放装置是压力容器的重要组成部分,作为压力容器设计人员应该准确掌握其概念,计算。
不应只是按照工艺条件,写上安全阀型号即可,安装在设备上的安全泄放装置是压力容器设计人员的职责范围。
44、容器用金属材料中,钛材及其容器不应在空气中接触明火,以免易产生金属的燃烧。
点评:见 JB/T 4745—2000 标准释义第一章。
JB/T4734-2002《铝制焊接容器》和 JB/T4745-2002《钛制焊接容器》于 2003年3月1日开始实施,作为压力容器设计人员应及时了解标准动态,很多单位不涉及有色金属的设计,因此我们只考了最基本的内容,占很少的分数,意在告诉设计人员对行业发展的动向要有所掌握。
45、铝、钛的常压容器一般可不进行容器的压力试验,通常进行盛水试验。
点评:同上46、外压及真空容器的圆度要求严于内压容器,主要是为了防止失稳。
点评:外压容器结构的基本要求,意在让设计人员掌握技术条件制定的根本原因,掌握处理问题最基本的出发点。
47、容器制造时应先完成标记移植才能进行受压元件材料的分割。
点评:压力容器制造的基本常识。
设计人员需掌握基本的制造工序。
48、依封头规格大小不同其制作方式有整板成形、先拼板后成形、分辨成形后组焊等三种。
点评:封头基本制作方式,依制作方式不同应该有不同的技术要求。
49、产品焊接试件的用材应与容器用材具有相同标准、相同牌号、相同厚度和相同热处理状。
点评:压力容器制造基本常识。
GB150.4 9.1.2.250、铝容器的最高设计压力为 8 MPa;钛容器的最高设计压力为 35 MPa。
点评:见 JB/T4734-2002《铝制焊接容器》和 JB/T4745-2002《钛制焊接容器》。
同44题。
二、选择(本题共 25 分,每题 0.5 分,以下答案中有一个或几个正确,少选按比例得分,选错一个不得分)1 、设计温度为 350℃的压力容器,其壳体材料可选用的钢板牌号有b、c.a.Q235-Bb.Q245Rc.Q345R点评:见GB150.2表 2 及附录D, 压力容器最常用的碳钢和低合金钢材料,对其适用的基本范围应熟记于心。
