弹性时程分析——YJK软件操作篇操作菜单1上部结构计算——弹性时程分析2常用活动菜单——计算参数+计算分析3结果菜单——WDYDA+层位移+层位移角+层剪力+层弯矩+反应谱对比计算参数根据《建筑抗震设计规范》(GB50011-2010)表5.1.2-2,多遇地震,自动对主次方向的峰值加速度取值1第一级对话框——参数输入-弹性时程分析信息次方向的峰值加速度取值取为默认值时,CQC 法结果是考虑了主次波组合情况下的计算结果。
WZQ 中CQC 法的计算结果始终是单向地震下的分量计算结果,未考虑双向地震组合。
所以两份文件的CQC 法计算结果只有在单向地震情况下,次方向的峰值加速度取值取为0时保持一致2只计算主方向地震效应:程序对结构地震波效应的计算结果分为0°与90°两种情况,每种情况又各自有主次两个方向分量的效应。
在后续对弹性时程结果的运用中,次方向的效应一般不会用到3第二级对话框——地震波选择对话框1本级菜单一般条件下无需进行调整2查看反应谱——PGA、EPA、加速度谱、速度谱、位移谱第三级对话框——自动筛选最优地震波组合1地震波组合晒选限制条件➢单条地震波基底剪力满足规范要求——±35%➢地震波组合平均基地剪力满足规范要求——±20%➢平台与第一周期领域平均值筛选——《结构时程分析法输入地震波的选择控制指标》——仅供参考!①一是同欧洲规范,对地震记录加速度反应谱值在[0.1, Tg]平台段的均值进行控制,要求所选地震记录加速度谱在该段的均值与设计反应谱相差不超过10%②二是对结构基本周期T1附近[T1-DT1,T1+DT2 ]段加速度反应谱均值进行控制,要求与设计反应谱在该段的均值相差不超过10%③由于实际结构在大震作用下常进入非线性状态,结构刚度发生退化,结构基本周期随之不断延长,在选取DT1和DT2时,可使DT2=0.5s>=DT1。
Tol为限值1地震波组合晒选限制条件➢单条考虑各地震波组合在第1,2阶周期的平均反应谱值➢必要时,适当增加相邻特征周期的可选地震波或者放宽主次方向地震峰值加速度值以满足以上的限制条件选波文本结果一:wavecombin 2选波文本结果二:wdynaSpec3原则上,任一组合均满足规范要求!计算结果文本结果——wdyna 、wdynaSpec 1内力及位移图形结果——层位移+层位移角+层剪力+层弯矩2地震波与反应谱对比结果3。

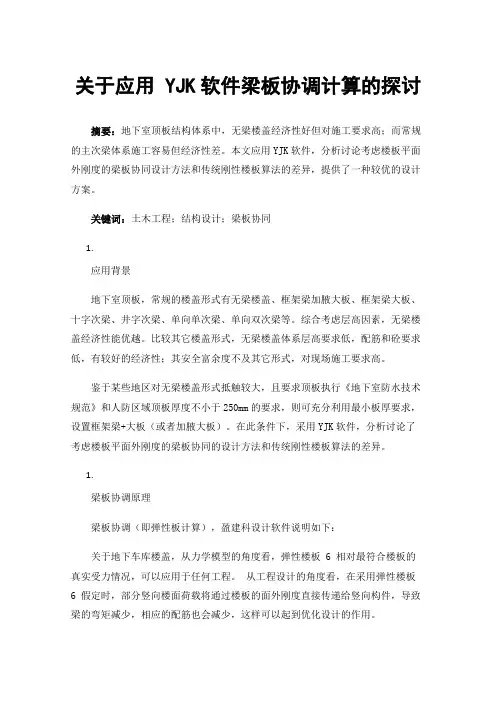

关于应用 YJK软件梁板协调计算的探讨摘要:地下室顶板结构体系中,无梁楼盖经济性好但对施工要求高;而常规的主次梁体系施工容易但经济性差。
本文应用YJK软件,分析讨论考虑楼板平面外刚度的梁板协同设计方法和传统刚性楼板算法的差异,提供了一种较优的设计方案。
关键词:土木工程;结构设计;梁板协同1.应用背景地下室顶板,常规的楼盖形式有无梁楼盖、框架梁加腋大板、框架梁大板、十字次梁、井字次梁、单向单次梁、单向双次梁等。
综合考虑层高因素,无梁楼盖经济性能优越。
比较其它楼盖形式,无梁楼盖体系层高要求低,配筋和砼要求低,有较好的经济性;其安全富余度不及其它形式,对现场施工要求高。
鉴于某些地区对无梁楼盖形式抵触较大,且要求顶板执行《地下室防水技术规范》和人防区域顶板厚度不小于250mm的要求,则可充分利用最小板厚要求,设置框架梁+大板(或者加腋大板)。
在此条件下,采用YJK软件,分析讨论了考虑楼板平面外刚度的梁板协同的设计方法和传统刚性楼板算法的差异。
1.梁板协调原理梁板协调(即弹性板计算),盈建科设计软件说明如下:关于地下车库楼盖,从力学模型的角度看,弹性楼板 6 相对最符合楼板的真实受力情况,可以应用于任何工程。
从工程设计的角度看,在采用弹性楼板6 假定时,部分竖向楼面荷载将通过楼板的面外刚度直接传递给竖向构件,导致梁的弯矩减少,相应的配筋也会减少,这样可以起到优化设计的作用。
1.梁板协同与刚性楼板假定的合理性比较:1.变形比较:刚性楼板假定下,因不考虑梁板协调变形,将梁定义为板的刚性支座之后,不能考虑梁板截面的相对刚度,板在支座位置板变形为零,有限元计算下,考虑梁、板的之间相对刚度,板支座在梁跨中的位置有竖向位移。
这种情况在梁截面小(即梁支撑刚度较小)时,梁跨中位置变形尤为明显。
1.板内力比较:刚性楼板假定下,梁作为板的刚性支座,板支座在梁跨中处出现最大的弯矩值;梁板协同下,在板角位置负弯矩最大,这更符合实际情况。
减震设计盈建科操作流程一、盈建科软件简介。
二、前期准备。
在开始用盈建科做减震设计之前,咱们得先把一些基础工作做好。
比如说,要先把建筑的基本信息都整理清楚。
像建筑的结构形式呀,是框架结构呢,还是剪力墙结构之类的,这个可不能搞错哦。
还有建筑的层数、高度这些数据,都得准确无误地准备好。
这就好比咱们要做饭,得先把食材都准备齐全了一样。
另外呢,我们还得对减震装置有个大概的了解。
知道自己要用什么类型的减震装置,是阻尼器呀,还是隔震支座之类的。
这就像厨师得知道自己要用什么调料一样重要呢。
三、模型建立。
1. 打开盈建科软件后,咱们先新建一个工程。
这就像是给咱们的设计建一个小房子一样,是一个新的开始哦。
在新建工程的时候,要把之前准备好的那些建筑基本信息,像结构形式、层数、高度等,按照软件的要求填进去。
可别填错啦,不然这个小房子的地基就没打好呢。
2. 接着就是画结构构件啦。
比如说柱子、梁这些。
咱们就像在搭积木一样,把柱子和梁按照建筑的实际布局画出来。
这个过程要细心一点哦,就像搭积木的时候,如果一块搭错了,整个积木塔可能就不稳啦。
在画构件的时候,要注意构件的尺寸、材料这些属性,也要按照实际情况设置好。
3. 然后就是布置墙啦。
如果有剪力墙的话,就把剪力墙布置在合适的位置上。
墙就像建筑的保护壳一样,可以让建筑更加稳固呢。
在布置墙的时候,同样要注意墙的厚度、材料等参数。
四、减震装置设置。
模型建好了,就可以设置减震装置啦。
1. 如果是使用阻尼器的话,咱们要在盈建科里找到对应的阻尼器设置选项。
这就像给咱们的建筑装上特殊的小零件一样。
要设置好阻尼器的位置、参数等。
比如说阻尼系数呀,这些参数可都是很关键的呢,就像小零件的规格一样,直接影响到减震的效果。
2. 如果是隔震支座,那也要找到隔震支座的设置地方。
要确定隔震支座放在哪些地方合适,还要设置好隔震支座的各种性能参数。
这就好比给建筑穿上特殊的鞋子,让它能更好地应对地震的晃动呢。
五、分析计算。
弹性时程分析上部结构计算包含了3个主菜单:前处理及计算、设计结果、弹性时程分析。
图为弹性时程分析的各个菜单一、弹性时程分析计算的目标《抗规》5.1.2-3条:(及《高规》4.3.5条)特别不规则的建筑、甲类建筑和表5.1.2-1所列高度范围的高层建筑,应采用时程分析法进行多遇地震下的补充计算;当取三组加速度时程曲线输入时,计算结果宜取时程法的包络值和振型分解反应谱法的较大值;当取七组及七组以上的时程曲线时,计算结果可取时程法的平均值和振型分解反应谱法的较大值。
时程分析法是针对特别不规则结构、特别重要结构、较高结构的补充计算,对于时程分析结果的应用,如《抗规》5.1.2条文说明:应把时程法计算结果的底部剪力、楼层剪力、层间位移和上部结构计算的振型分解反应谱法的结果进行比较,当时程分析法大于振型分解反应谱法时,相关部位的构件内力和配筋作相应的调整。
二、对用户选用的地震波提供符合规范要求的的检测《抗规》5.1.2-3条:采用时程分析法时,应按建筑场地类别和设计地震分组选用实际强震记录和人工模拟的加速度时程曲线,其中实际强震记录的数量不应少于总数的2/3,多组时程曲线的平均地震影响系数曲线应与振型分解反应谱法所采用的地震影响系数曲线在统计意义上相符,其加速度时程的最大值可按表5.1.2-2采用。
弹性时程分析时,每条时程分析曲线所得结构底部建立不应小于振型分解反应谱法的65%,多条时程曲线计算所得结构底部剪力的平均值不应小于振型分解反应谱法计算结果的的80%。
什么是“在统计意义上相符”,如《抗规》5.1.2条文说明:多组时程波的平均地震影响系数曲线与振型分解反应谱法所用的地震影响系数曲线相比,在对应于结构主要振型的周期点上相差不大于20%。
计算结果在结构主方向的平均底部剪力一般不应小于振型分解反应谱法计算结果的80%,每条地震波输入的计算结果不应小于65%。
但计算结果也不能太大,每条地震波输入计算不大于135%,平均不大于120%。
Ribbon菜单界面的特点有哪些?YJK采用了Windous新潮的风格,即Ribbon菜单风格界面。
并参照了在BIM方面领先的软件—Revit系统的风格特点。
一、工作界面盈建科建筑结构设计软件主要工作界面如下图:图2.2.1 工作界面最上部标题栏:显示软件名称、工程文件路径和工程名称、常用工具按钮;上部菜单栏:操作的主要功能菜单排列在这里;中部的模型视图窗口:显示建模图形的界面,可以显示模型平面图、三维透视图,构件、荷载等信息;左下部的命令提示行栏:显示各命令执行状况,还可人工键入常用命令操作;右下部的通用菜单栏:列出通用的菜单命令,如模型裁剪与裁剪恢复、视窗选择、缩放显示、实体线框图切换、楼层组装、单线显示,另外还针对不同模块放置该模块常用的、通用的菜单,随着主菜单的切换这类模块通用菜单自动变换。
最下一行的状态栏:其左侧是当前光标所在位置的X、Y、Z坐标,然后是几个绘图辅助工具按钮。
二、各级Ribbon菜单说明上部排列的是Ribbon风格的菜单项,它们是程序主控菜单部分。
菜单分级介绍如下:一级:主要功能模块,包括建筑模型荷载输入、上部结构计算、基础设计、砌体设计、施工图设计、二维图形编辑共六个部分,各功能模块主要在这里体现。
它们以深蓝色表示。
图2.2.2 轴线网格菜单二级:每个功能模块的一级控制菜单。
它们在打开一级菜单后展开显示,为白色。
模型荷载输入模块下有“轴线网格、构件布置、楼板布置、荷载输入、楼层组装”共五个一级菜单。
图2.2.3 构件布置菜单上部结构计算下有“前处理及计算、设计结果、弹性时程分析”三项一级菜单。
图2.2.4 前处理及计算菜单三级:点取每个白色的二级菜单后,该菜单的字从白色转为黑色,并展开三级菜单。
这级菜单是最具Ribbon特色的形式,以彩色图形图标为特色。
四级:如果Ribbon彩色图标下标志有蓝色或者绿色箭头,说明该菜单下存在下级菜单。
此时只要将鼠标靠近这种带箭头的图标,其下级菜单就会马上出现,这就是四级菜单。

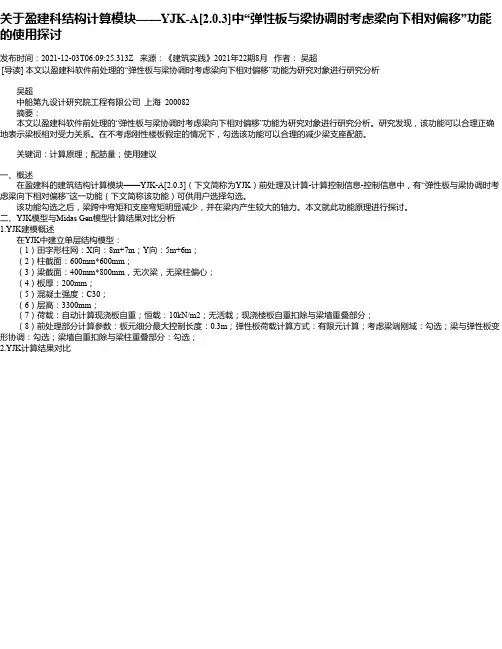

关于盈建科结构计算模块——YJK-A[2.0.3]中“弹性板与梁协调时考虑梁向下相对偏移”功能的使用探讨发布时间:2021-12-03T06:09:25.313Z 来源:《建筑实践》2021年22期8月作者:吴超[导读] 本文以盈建科软件前处理的“弹性板与梁协调时考虑梁向下相对偏移”功能为研究对象进行研究分析吴超中船第九设计研究院工程有限公司上海 200082摘要:本文以盈建科软件前处理的“弹性板与梁协调时考虑梁向下相对偏移”功能为研究对象进行研究分析。
研究发现,该功能可以合理正确地表示梁板相对受力关系。
在不考虑刚性楼板假定的情况下,勾选该功能可以合理的减少梁支座配筋。
关键词:计算原理;配筋量;使用建议一、概述在盈建科的建筑结构计算模块——YJK-A[2.0.3](下文简称为YJK)前处理及计算-计算控制信息-控制信息中,有“弹性板与梁协调时考虑梁向下相对偏移”这一功能(下文简称该功能)可供用户选择勾选。
该功能勾选之后,梁跨中弯矩和支座弯矩明显减少,并在梁内产生较大的轴力。
本文就此功能原理进行探讨。
二、YJK模型与Midas Gen模型计算结果对比分析1.YJK建模概述在YJK中建立单层结构模型:(1)田字形柱网:X向:8m+7m;Y向:5m+6m;(2)柱截面:600mm*600mm;(3)梁截面:400mm*800mm,无次梁,无梁柱偏心;(4)板厚:200mm;(5)混凝土强度:C30;(6)层高:3300mm;(7)荷载:自动计算现浇板自重;恒载:10kN/m2;无活载;现浇楼板自重扣除与梁墙重叠部分;(8)前处理部分计算参数:板元细分最大控制长度:0.3m;弹性板荷载计算方式:有限元计算;考虑梁端刚域:勾选;梁与弹性板变形协调:勾选;梁墙自重扣除与梁柱重叠部分:勾选;2.YJK计算结果对比注:(1)不勾选该功能,梁内轴力很小,可忽略不计,表内不列出。
(2)括号内为勾选构件前处理及计算—计算参数—构件设计信息—“矩形混凝土梁按考虑楼板翼缘的T形梁配筋”的计算结果。

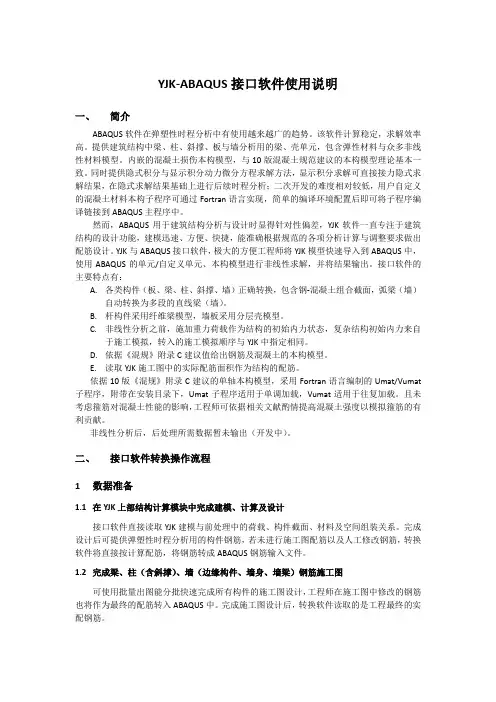

YJK-ABAQUS接口软件使用说明一、简介ABAQUS软件在弹塑性时程分析中有使用越来越广的趋势。
该软件计算稳定,求解效率高。
提供建筑结构中梁、柱、斜撑、板与墙分析用的梁、壳单元,包含弹性材料与众多非线性材料模型。
内嵌的混凝土损伤本构模型,与10版混凝土规范建议的本构模型理论基本一致。
同时提供隐式积分与显示积分动力微分方程求解方法,显示积分求解可直接接力隐式求解结果,在隐式求解结果基础上进行后续时程分析;二次开发的难度相对较低,用户自定义的混凝土材料本构子程序可通过Fortran语言实现,简单的编译环境配置后即可将子程序编译链接到ABAQUS主程序中。
然而,ABAQUS用于建筑结构分析与设计时显得针对性偏差,YJK软件一直专注于建筑结构的设计功能,建模迅速、方便、快捷,能准确根据规范的各项分析计算与调整要求做出配筋设计。
YJK与ABAQUS接口软件,极大的方便工程师将YJK模型快速导入到ABAQUS中,使用ABAQUS的单元/自定义单元、本构模型进行非线性求解,并将结果输出。
接口软件的主要特点有:A.各类构件(板、梁、柱、斜撑、墙)正确转换,包含钢-混凝土组合截面,弧梁(墙)自动转换为多段的直线梁(墙)。
B.杆构件采用纤维梁模型,墙板采用分层壳模型。
C.非线性分析之前,施加重力荷载作为结构的初始内力状态,复杂结构初始内力来自于施工模拟,转入的施工模拟顺序与YJK中指定相同。
D.依据《混规》附录C建议值给出钢筋及混凝土的本构模型。
E.读取YJK施工图中的实际配筋面积作为结构的配筋。
依据10版《混规》附录C建议的单轴本构模型,采用Fortran语言编制的Umat/Vumat 子程序,附带在安装目录下,Umat子程序适用于单调加载,Vumat适用于往复加载。
且未考虑箍筋对混凝土性能的影响,工程师可依据相关文献酌情提高混凝土强度以模拟箍筋的有利贡献。
非线性分析后,后处理所需数据暂未输出(开发中)。
二、接口软件转换操作流程1数据准备1.1在YJK上部结构计算模块中完成建模、计算及设计接口软件直接读取YJK建模与前处理中的荷载、构件截面、材料及空间组装关系。
弹性时程分析——YJK盈建科软件操作弹性时程分析——YJK软件操作篇操作菜单1上部结构计算——弹性时程分析2常⽤活动菜单——计算参数+计算分析3结果菜单——WDYDA+层位移+层位移⾓+层剪⼒+层弯矩+反应谱对⽐计算参数根据《建筑抗震设计规范》(GB50011-2010)表5.1.2-2,多遇地震,⾃动对主次⽅向的峰值加速度取值1第⼀级对话框——参数输⼊-弹性时程分析信息次⽅向的峰值加速度取值取为默认值时,CQC 法结果是考虑了主次波组合情况下的计算结果。
WZQ 中CQC 法的计算结果始终是单向地震下的分量计算结果,未考虑双向地震组合。
所以两份⽂件的CQC 法计算结果只有在单向地震情况下,次⽅向的峰值加速度取值取为0时保持⼀致2只计算主⽅向地震效应:程序对结构地震波效应的计算结果分为0°与90°两种情况,每种情况⼜各⾃有主次两个⽅向分量的效应。
在后续对弹性时程结果的运⽤中,次⽅向的效应⼀般不会⽤到3第⼆级对话框——地震波选择对话框1本级菜单⼀般条件下⽆需进⾏调整2查看反应谱——PGA、EPA、加速度谱、速度谱、位移谱第三级对话框——⾃动筛选最优地震波组合1地震波组合晒选限制条件单条地震波基底剪⼒满⾜规范要求——±35%地震波组合平均基地剪⼒满⾜规范要求——±20%平台与第⼀周期领域平均值筛选——《结构时程分析法输⼊地震波的选择控制指标》——仅供参考!①⼀是同欧洲规范,对地震记录加速度反应谱值在[0.1, Tg]平台段的均值进⾏控制,要求所选地震记录加速度谱在该段的均值与设计反应谱相差不超过10%②⼆是对结构基本周期T1附近[T1-DT1,T1+DT2 ]段加速度反应谱均值进⾏控制,要求与设计反应谱在该段的均值相差不超过10%③由于实际结构在⼤震作⽤下常进⼊⾮线性状态,结构刚度发⽣退化,结构基本周期随之不断延长,在选取DT1和DT2时,可使DT2=0.5s>=DT1。
减震设计盈建科操作流程一、前言。
今天咱们来唠唠减震设计里盈建科这个软件的操作流程呀。
这盈建科在建筑设计领域那可是相当厉害的,就像一个超级助手,能让咱们的减震设计变得轻松不少呢。
不过刚开始接触的时候,可能会觉得有点摸不着头脑,别怕,我这就把我知道的都分享给大家,保证你能像掌握游戏通关秘籍一样,顺利搞定它。
二、软件启动。
打开盈建科软件呀,就像打开一个装满宝藏的盒子。
在电脑桌面上找到盈建科的图标,然后轻快地双击它。
等一小会儿,软件的界面就展现在眼前啦。
这个界面乍一看可能东西有点多,但是没关系,咱们一步一步来熟悉它。
三、模型建立。
1. 结构布置。
这就像是搭积木的第一步呢。
我们要根据建筑的实际结构来在软件里进行布置。
你得先确定好柱子、梁这些主要结构构件的位置和尺寸。
比如说柱子吧,你要想好它的截面形状是方形的还是圆形的,还有尺寸大小,这些可都关系到整个建筑的稳定性哦。
把这些构件一个一个地在软件里画出来,就像在画一幅自己心中建筑的蓝图一样。
2. 荷载输入。
这一步可不能马虎呀。
建筑在使用过程中会承受各种各样的荷载,像自重啦、人活动产生的荷载啦、风荷载、地震荷载等等。
咱们得把这些荷载准确地输入到软件里。
你可以想象自己是一个超级细心的小管家,把每一项荷载都记录得清清楚楚的。
比如说输入楼面荷载的时候,要根据不同的使用功能来确定数值,像住宅的楼面荷载和商场的楼面荷载那肯定是不一样的呀。
四、减震装置设置。
1. 减震器类型选择。
现在到了减震设计的关键部分啦。
盈建科里有好几种减震器可以选择呢,像黏滞阻尼器、金属屈服阻尼器等等。
这就像是在给建筑挑选合适的“保护神”。
你得根据建筑的特点和需求来选择。
如果是高层住宅,可能黏滞阻尼器会比较合适,因为它在减震方面有很好的性能表现。
2. 布置减震器。
选好减震器类型之后,就要把它们布置到合适的位置啦。
这就像是给建筑穿上一件带防护功能的衣服,每个关键部位都要照顾到。
一般来说,会把减震器布置在结构变形比较大的地方,比如梁柱节点附近。
盈建科(YJK)结构软件工程算量的设计流程及其结果的分析摘要:房屋建筑的土建成本最重要的部分就是钢筋用量及混凝土用量,结构设计中通常按单位建筑面积来统计,称为含钢量和含砼量。
结构专业计算模型得出工程量数据,由于采用的计算软件不同,且实际施工时还有很多设计图纸上没有体现的量,使得设计院根据结构软件估算的数据往往与最终甲方成本部门测算的数据有较大的差异,本文尝试通过数据分析,建立理论计算与甲方成本的实测数据之间的关系。
关键词:盈建科软件,含钢量,含砼量,限额指标1.引言上世纪九十年代以来房地产行业一直是高速发展,但是随着近几年来国家严格的金融政策,以及“房住不炒”的大原则,地产行业出现了明显的放缓甚至下滑。
房地产开发的利润也不断降低。
如何能在如此严苛的环境下持续发展,成本控制成为了各个地产商的最重要的考核指标之一。
众所周知,当前的房地产建筑绝大多数为钢筋混凝土工程,其最大的土建成本就是来源于钢筋和混凝土材料的用量。
为此,各家房地产商也都以单位建筑面积的钢筋用量和混凝土用量作为衡量指标,用以判断工程的成本是否在合理范围之内。
通常结构设计行业将其定义为含钢量(单位为kg/m2)和含砼量(单位为m3/m2),两者合一又常被称为“限额指标”。
有了限额指标的数据,反过来乘以建筑面积,就可以得出全楼的钢筋和砼用量,再根据市场上实时的材料单价,就可以估算出整栋建筑的土建成本。
而限额指标的统计,通常由设计院结构专业根据结构电算模型导出,随着计算机技术和软件技术的不断发展,结构建模的软件也越来越多,建模计算的精确度也越来越高,但其工程算量上的数据却始终与建设单位成本部门测算的数据有比较大的出入,且通常数据都是偏小的。
作者将尝试通过对软件本身参数的研究以及实际工程的限额指标数据分析,得出软件计算值与实测值之间的相对稳定、准确的关系,以期望能指导设计院给出相对准确的数据同时也供建设方参考。
1.结构软件计算含钢量和含砼量2.1 计算软件选择作者毕业后,一直在甲级建筑设计院从事结构设计工作,越来越多的建设单位在发包设计任务时都会提出含钢量及含砼量指标的一个限值范围,结构计算软件目前行业内运用最广泛的是建研院的PKPM及北京盈建科公司的YJK两款计算软件。
YJK与Etabs弹性时程分析的对比周佳林【摘要】结合某实际工程对比了YJK和Etabs对分别布置有屈曲约束钢板墙和非线性黏滞流体阻尼器的混凝土框架结构的弹性时程分析结果.可知,当结构布置有屈曲约束钢板墙时,YJK和Etabs弹性时程分析结果相差较大,尤其是滞回曲线差异明显;当结构布置有非线性黏滞流体阻尼器时,YJK和ETabs弹性时程分析结果相差较小,几乎一致.【期刊名称】《佳木斯大学学报(自然科学版)》【年(卷),期】2017(035)005【总页数】4页(P719-722)【关键词】屈曲约束钢板墙;非线性黏滞流体阻尼器;弹性时程分析【作者】周佳林【作者单位】同济大学土木工程学院,上海200092【正文语种】中文【中图分类】TU313.1消能减震技术经过数十年的研究发展逐渐成熟,其有效的减震作用也得到了许多工程案例的验证。
2008年汶川地震虽然给国家带来了巨大的灾难,但也引起了工程界对建筑结构抗震的高度重视,进一步促使消能减震技术在我国得到蓬勃发展。
YJK由于其简便的建模方式和强大的线性分析能力,在各设计院中应用较广;虽然其非线性分析功能在不断增强,但是其计算的可靠性尚未得到工程的验证。
基于此,采用YJK对某实际工程分别采用两种不同类型的阻尼器——位移型阻尼器(屈曲约束钢板墙(BRW))和速度型阻尼器(非线性黏滞流体阻尼器)进行弹性时程分析,并与Etabs弹性时程分析结果进行对比,二者均采用快速非线性分析(FNA)方法。
传统非线性模态积分求解方法是在每个荷载增量时形成完全的平衡方程并进行求解,这种方法在每个时间步内都会对整个结构进行重新组装形成刚度矩阵,并进行迭代求解,因而实际计算时需要耗费大量的时间。
而FNA方法是一种简单又非常有效的方法,它沿用了振型分解法的主要思想,将非线性作为一种外部荷载来处理,形成考虑非线性荷载并进行修正的模态方程,但该方法只考虑连接单元的非线性,而结构构件假定处于弹性状态。
YJK结构设计软件操作入门这里以一个十分简单的工程如下图所示,讲解最主要的操作步骤,使初学者用户可以很快地入门。
对软件功能更深入的了解和应用应参阅用户手册。
该模型共7层,分为3个标准层,各层层高:第一层为3600,2-7层为3300。
是一个简单的框架-剪力墙结构。
模型中柱子尺寸为500*500,框架梁尺寸为300*600,次梁、封口梁250*500,剪力墙厚度为200mm,门洞1200*2400,窗洞1500*1500,一层板厚150mm,其他楼层板厚100mm。
楼面承担恒载5kN/m2,活载2kN/m2。
部分梁上施加2kN/m的恒载、8kN的集中力活荷载。
风荷载为基本风压0.45kN/m2,地面粗糙度为B类。
地震设防烈度为7度(0.1g),场地特征周期为0.25s。
第一章模型荷载输入第一节启动YJK双击屏幕上的YJK图标,进入YJK软件的启动界面。
在启动界面的左上角点击【新建】按钮。
在弹出的新建对话框中选择已建好的子目录并输入模型的名称。
我们事先已在D盘建立子目录“Test”,此时在弹出的对话框中选择D盘的“Test”子目录并在下面“文件名”栏输入工程名“Test”。
如果对已有模型进行查看和修改,点击【打开】按钮,在弹出的对话框中选择模型所在目录和模型文件。
注意:每做一项新的工程,都应建立一个新的子目录,并在新子目录中操作,这样不同工程的数据才不致混淆。
第二节结构模型输入点击【保存】按钮后,程序自动进入“模型荷载输入”,开始进行结构人机交互建模输入。
这是YJK最重要的一步操作,它要逐层输入各层的轴线、网格,输入每层的柱、梁、墙、门窗洞口、荷载等信息,最后通过楼层组装完成整个结构模型输入。
屏幕上方自动将一级菜单“模型荷载输入”展开为轴线网格、构件布置、楼板布置、荷载输入、楼层组装五个二级菜单。
屏幕中间是模型视图窗口,显示模型信息内容,屏幕左下部分是命令提示行栏,显示各命令执行情况,也可以人工键入常用命令操作。
弹性时程分析——YJK软件操作篇
操作菜单1
上部结构计算——弹性时程分析
2
常用活动菜单——计算参数+计算分析
3
结果菜单——WDYDA+层位移+层位移角+层剪力+层弯矩+反应谱对比
计算参数
根据《建筑抗震设计规范》(GB50011-2010)表5.1.2-2,多遇
地震,自动对主次方向的峰值加速度取值1第一级对话框——参数输入-弹性时程分析信息次方向的峰值加速度取值取为默认值时,CQC 法结果是考虑了主
次波组合情况下的计算结果。
WZQ 中CQC 法的计算结果始终是单向地震下的分量计算结果,未考虑双向地震组合。
所以两份文件的CQC 法计算结果只有在单向地震情况下,次方向的峰值加速度取值取为0时保持一致2只计算主方向地震效应:程序对结构地震波效应的计算结果分为0°与90°两种情况,每种情况又各自有主次两个方向分量的效应。
在后续对弹性时程结果的运用中,次方向的效应一般不会用到3
第二级对话框——地震波选择对话框
1
本级菜单一般条件下无需进行调整
2
查看反应谱——PGA、EPA、加速度谱、速度谱、位移谱
第三级对话框——自动筛选最优地震波组合
1
地震波组合晒选限制条件
➢单条地震波基底剪力满足规范要求——±35%
➢地震波组合平均基地剪力满足规范要求——±20%
➢平台与第一周期领域平均值筛选——
《结构时程分析法输入地震波的选择控制指标》——仅供参考!
①一是同欧洲规范,对地震记录加速度反应谱值在[0.1, Tg]平台段的均
值进行控制,要求所选地震记录加速度谱在该段的均值与设计反应谱
相差不超过10%
②二是对结构基本周期T1附近[T1-DT1,T1+DT2 ]段加速度反应谱均
值进行控制,要求与设计反应谱在该段的均值相差不超过10%
③由于实际结构在大震作用下常进入非线性状态,结构刚度发生退化,
结构基本周期随之不断延长,在选取DT1和DT2时,可使
DT2=0.5s>=DT1。
Tol为限值
1
地震波组合晒选限制条件
➢单条考虑各地震波组合在第1,2阶周期的平均反应谱值
➢必要时,适当增加相邻特征周期的可选地震波或者放宽主次方向地震峰值加速度值以满足以上的限制条件
选波文本结果一:wavecombin 2选波文本结果二:wdynaSpec
3
原则上,任一组合均满足规范要求!。
