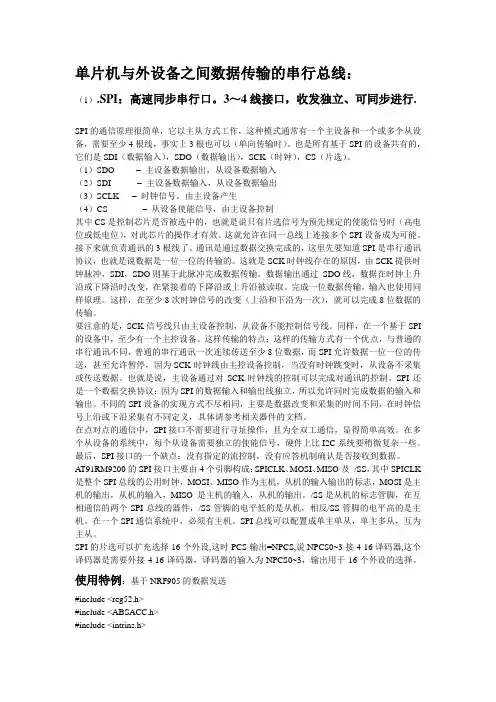

单片机与外设备之间数据传输的串行总线：（1）.SPI：高速同步串行口。
3～4线接口，收发独立、可同步进行.SPI的通信原理很简单，它以主从方式工作，这种模式通常有一个主设备和一个或多个从设备，需要至少4根线，事实上3根也可以（单向传输时）。
也是所有基于SPI的设备共有的，它们是SDI（数据输入），SDO（数据输出），SCK（时钟），CS（片选）。
（1）SDO –主设备数据输出，从设备数据输入（2）SDI –主设备数据输入，从设备数据输出（3）SCLK –时钟信号，由主设备产生（4）CS –从设备使能信号，由主设备控制其中CS是控制芯片是否被选中的，也就是说只有片选信号为预先规定的使能信号时（高电位或低电位），对此芯片的操作才有效。
这就允许在同一总线上连接多个SPI设备成为可能。
接下来就负责通讯的3根线了。
通讯是通过数据交换完成的，这里先要知道SPI是串行通讯协议，也就是说数据是一位一位的传输的。
这就是SCK时钟线存在的原因，由SCK提供时钟脉冲，SDI，SDO则基于此脉冲完成数据传输。
数据输出通过SDO线，数据在时钟上升沿或下降沿时改变，在紧接着的下降沿或上升沿被读取。
完成一位数据传输，输入也使用同样原理。
这样，在至少8次时钟信号的改变（上沿和下沿为一次），就可以完成8位数据的传输。
要注意的是，SCK信号线只由主设备控制，从设备不能控制信号线。
同样，在一个基于SPI 的设备中，至少有一个主控设备。
这样传输的特点：这样的传输方式有一个优点，与普通的串行通讯不同，普通的串行通讯一次连续传送至少8位数据，而SPI允许数据一位一位的传送，甚至允许暂停，因为SCK时钟线由主控设备控制，当没有时钟跳变时，从设备不采集或传送数据。
也就是说，主设备通过对SCK时钟线的控制可以完成对通讯的控制。
SPI还是一个数据交换协议：因为SPI的数据输入和输出线独立，所以允许同时完成数据的输入和输出。
不同的SPI设备的实现方式不尽相同，主要是数据改变和采集的时间不同，在时钟信号上沿或下沿采集有不同定义，具体请参考相关器件的文档。

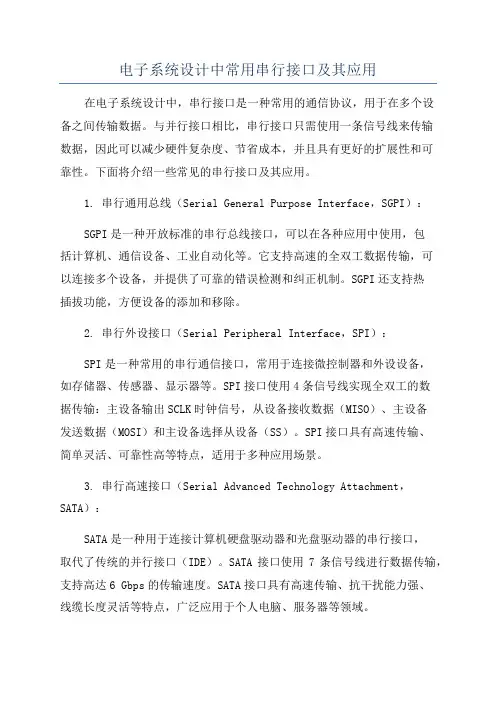

电子系统设计中常用串行接口及其应用在电子系统设计中，串行接口是一种常用的通信协议，用于在多个设备之间传输数据。
与并行接口相比，串行接口只需使用一条信号线来传输数据，因此可以减少硬件复杂度、节省成本，并且具有更好的扩展性和可靠性。
下面将介绍一些常见的串行接口及其应用。
1. 串行通用总线（Serial General Purpose Interface，SGPI）：SGPI是一种开放标准的串行总线接口，可以在各种应用中使用，包括计算机、通信设备、工业自动化等。
它支持高速的全双工数据传输，可以连接多个设备，并提供了可靠的错误检测和纠正机制。
SGPI还支持热插拔功能，方便设备的添加和移除。
2. 串行外设接口（Serial Peripheral Interface，SPI）：SPI是一种常用的串行通信接口，常用于连接微控制器和外设设备，如存储器、传感器、显示器等。
SPI接口使用4条信号线实现全双工的数据传输：主设备输出SCLK时钟信号，从设备接收数据（MISO）、主设备发送数据（MOSI）和主设备选择从设备（SS）。
SPI接口具有高速传输、简单灵活、可靠性高等特点，适用于多种应用场景。
3. 串行高速接口（Serial Advanced Technology Attachment，SATA）：SATA是一种用于连接计算机硬盘驱动器和光盘驱动器的串行接口，取代了传统的并行接口（IDE）。
SATA接口使用7条信号线进行数据传输，支持高达6 Gbps的传输速度。
SATA接口具有高速传输、抗干扰能力强、线缆长度灵活等特点，广泛应用于个人电脑、服务器等领域。
4. 通用串行总线（Universal Serial Bus，USB）：USB是一种广泛应用于计算机和消费电子产品中的串行接口标准。
USB接口可以连接各种外部设备，如键盘、鼠标、打印机、摄像头等。
USB接口提供了简单易用的插拔功能，支持高速数据传输和供电能力。
USB接口还定义了各种协议和设备类别，方便不同设备的互联互通。
第八章串行通信技术§8。
1串行通信的概述及RS-232C总线教学方法:讲授法教学目的:1、了解单片机串行通信的基本方法。
2、掌握单片机串行通信的相关概念。
3、了解RS-232C总线。
4、了解RS-232C总线电平及计算机信号电平教学重点：串行通信的方式教学难点:波特率的理解和信号电平的理解教学过程：组织教学：授课课时：（2课时）扳书课题：§8。
1串行通信的概述及RS-232C总线引入新课：一、串行通信概述1、什么叫串行通信？并行、串行举生活中的例子（排横队行走，排纵队行走）说明；引出并行通信，串行通信的概念。
P00P01 外设1P02P0389C51RXD外设2TXD串行通信就是使计算机中的数据一位一位地按先后顺序在一根传输线上传送。
通常有两种基本的通信方式：异步通信和同步通信。
2、异步通信和同步通信回顾在数字电路中所学的移位寄存器工作原理。
可提问学生。
异步通信：异步——发送时钟不一定等于接收时钟。
如下图：数据传送是帧的形式传送，每一帧数据包括起始位、数据位、奇偶校验位、停止位四部分。
其中数据位可以是5位、6位、7位、8位。
在一帧格式中，先是一个起始位0，然后是8个数据位，规定低位在前，高位在后，接下来是奇偶校验位（可以省略），最后是停止位1。
用这种格式表示字符，则字符可以一个接一个地传送。
特点：不同速度的外设可相互传送，但传送数据比实际数据位数多（加起始位、停止位等），占用CPU时间，传送速度较慢。
同步通信同步——发送设备时钟等于接收设备时钟。
在同步通信中，每个字符要用起始位和停止位作为字符开始和结束的标志，占用了时间；所以在数据块传递时，为了提高速度，常去掉这些标志，采用同步传送。
由于数据块传递开始要用同步字符来指示，同时要求由时钟来实现发送端与接收端之间的同步，故硬件较复杂。
发送方和接收方时钟完全一样，只要双方同时准备好（同步），可直接传送数据，无需附加多余的控制位，传送数据效率高，但设备要求高。
串行总线是什么？（优点和作用）任何一个微处理器都要与一定数量的部件和外围设备连接，但如果将各部件和每一种外围设备都分别用一组线路与CPU直接连接，那么连线将会错综复杂，甚至难以实现。
为了简化硬件电路设计、简化系统结构，常用一组线路，配置以适当的接口电路，与各部件和外围设备连接，这组共用的连接线路被称为总线。
采用总线结构便于部件和设备的扩充，尤其制定了统一的总线标准则容易使不同设备间实现互连。
微机中总线一般有内部总线、系统总线和外部总线。
内部总线是微机内部各外围芯片与处理器之间的总线，用于芯片一级的互连；而系统总线是微机中各插件板与系统板之间的总线，用于插件板一级的互连；外部总线则是微机和外部设备之间的总线，微机作为一种设备，通过该总线和其他设备进行信息与数据交换，它用于设备一级的互连。
图串行通信另外，从广义上说，计算机通信方式可以分为并行通信和串行通信，相应的通信总线被称为并行总线和串行总线。
并行通信速度快、实时性好，但由于占用的口线多，不适于小型化产品；而串行通信速率虽低，但在数据通信吞吐量不是很大的微处理电路中则显得更加简易、方便、灵活。
串行通信一般可分为异步模式和同步模式。
-随着微电子技术和计算机技术的发展，总线技术也在不断地发展和完善，而使计算机总线技术种类繁多，各具特色。
下面仅对微机各类总线中目前比较流行的总线技术分别加以介绍。
一、内部总线1．I2C总线I2C（Inter-IC）总线10多年前由Philips公司推出，是近年来在微电子通信控制领域广泛采用的一种新型总线标准。
它是同步通信的一种特殊形式，具有接口线少，控制方式简化，器件封装形式小，通信速率较高等优点。
在主从通信中，可以有多个I2C总线器件同时接到I2C总线上，通过地址来识别通信对象。
2．SPI总线串行外围设备接口SPI（serial peripheral interface）总线技术是Motorola公司推出的一种同。
串行接口串行通信分为同步串行与异步串行两种，同步串行通信时发送端在数据发送前使用同步字符指示接收端准备好，使用CLK信号实现同步，然后直接发送多个数据，不需要起始位与停止位，传输效率较高，缺点是硬件复杂，只用在较为特殊的场合。
异步串行通信常设计为UART控制器，工业标准为16C550。
UART使用RX与TX两个引腿，可以配置为全双工或半双工两种收发模式。
全双工时在同一时刻TX可以发送数据RX可以接收数据，半双工时在同一时刻TX与RX只能有一个在工作。
串行数据以字节为单位发送，一次发送一个字节数据，包括1个起始位、7~8个数据位、奇偶校验位、1~2个停止位及若干空闲位，称为一帧数据，如图所示。
起始位、奇偶校验位、停止位及空闲位由硬件自动实现，完成初始化后读写接收/发送缓冲区即可。
串行总线波特率的概念：UART为TTL电平，传输的数据为基带信号，即为方波信号，波特率是指每秒传输的方波的个数，也就是位的个数。
在UART基础上，配置不同的驱动器可以设计为多种串行总线，如RS232、RS485等。
RS232传输的依然是方波信号，只是电平被转换为±12V，即逻辑0用+12V表示，逻辑1用-12V表示，如下图。
该类数据传输的缺点是容易受干扰，速度慢，距离短。
RS232使用标准DB9连接器，RS485总线采用差分电气连接，克服了RS232的缺点。
下图中RE为接收使能，DE为发送使能，A B为差分总线。
设计中RO与MCU的RX相连，DI与MCU的TX相连，RE 与DE相与后使用MCU的IO控制驱动器为接收或发送；两个驱动器互连时，A连A，B 连B即可。
因为AB是差分线，所以实际使用中只能是半双工模式。
简单描述：SPI 和I2C这两种通信方式都是短距离的，芯片和芯片之间或者其他元器件如传感器和芯片之间的通信。
SPI和IIC是板上通信,IIC有时也会做板间通信,不过距离甚短,不过超过一米,例如一些触摸屏,手机液晶屏那些很薄膜排线很多用IIC,I2C能用于替代标准的并行总线，能连接的各种集成电路和功能模块。
I2C 是多主控总线，所以任何一个设备都能像主控器一样工作，并控制总线。
总线上每一个设备都有一个独一无二的地址，根据设备它们自己的能力，它们可以作为发射器或接收器工作。
多路微控制器能在同一个I2C总线上共存这两种线属于低速传输；而UART是应用于两个设备之间的通信，如用单片机做好的设备和计算机的通信。
这样的通信可以做长距离的。
UART和,UART就是我们指的串口,速度比上面三者快,最高达100K左右,用与计算机与设备或者计算机和计算之间通信,但有效范围不会很长,约10米左右,UART优点是支持面广,程序设计结构很简单,随着USB的发展,UART也逐渐走向下坡；SmBus有点类似于USB设备跟计算机那样的短距离通信。
简单的狭义的说SPI和I2C是做在电路板上的。
而UART和SMBUS是在机器外面连接两个机器的。
详细描述：1、UART(TX,RX)就是两线，一根发送一根接收，可以全双工通信，线数也比较少。
数据是异步传输的，对双方的时序要求比较严格，通信速度也不是很快。
在多机通信上面用的最多。
2、SPI(CLK,I/O,O,CS)接口和上面UART相比，多了一条同步时钟线，上面UART 的缺点也就是它的优点了，对通信双方的时序要求不严格不同设备之间可以很容易结合，而且通信速度非常快。
一般用在产品内部元件之间的高速数据通信上面，如大容量存储器等。
3、I2C(SCL,SDA)接口也是两线接口，它是两根线之间通过复杂的逻辑关系传输数据的，通信速度不高，程序写起来也比较复杂。
一般单片机系统里主要用来和24C02等小容易存储器连接。
第八章串行口及串行通信技术8.4 串行通讯标准总线►在智能控制中，对某些数据要做较复杂的处理。
由于单片机的运算功能较差，对数据进行较复杂的处理时，往往需要借助计算机系统。
因此，需要用89C51单片机的串行口与PC机的串行口COM1或COM2进行串行通信，将单片机采集的数据传送到PC机中，由PC机的高级语言或数据库语言对数据进行整理及统计等复杂处理；或者实现PC机对远程前沿单片机进行控制。
►但是因为PC机与单片机的电气特性不一样，所以，它们需要通过标准的串行总线进行通信。
8.4 串行通讯标准总线►在实现计算机与计算机、计算机与外设间的串行通信时，通常采用标准通信接口、这样就能很方便地把各种计算机、外部设备、测量仪器等有机地连接起来，进行串行通信。
►串行总线是连接外部设备的一个串口总线标准，当不同类型的微机之间进行串行通讯时，均以此标准来进行，常用的有►RS232、RS485、RS422、、I2C、SPI、IEEE 1394、USB ►汽车上常见的串行总线：CAN总线 LIN总线8.4 串行通讯标准总线►RS－232是由美国电子工业协会（EIA）正式公布的，在异步串行通信中应用最广的标准总线。
它包括了按位串行传输的电气和机械方面的规定，适用于短距离或带调制解调器的通信场合，一般用于20m以内的通信。
►为了提高数据传输率和通信距离，EIA又公布了RS－422，RS －423和RS-485串行总线接口，理论上RS485的最长传输距离能达到1200米。
8.4 串行通讯标准总线8.4.1 RS-232C标准接口总线8.4.2信号电气特性与电平转换8.4.3单片机与PC机通信的接口电路5 8.4.1 RS-232C标准接口总线►ELA RS-232C是目前最常用的串行接口标准，用于实现计算机与计算机之间、计算机与外设之间的数据通信。
►该标准的目的是定义数据终端设备（DTE）之间接口的电气特性。
一般的串行通信系统是指微机和调制解调器（modem），调制解调器叫数据电路终端设备（简称DCE）。
