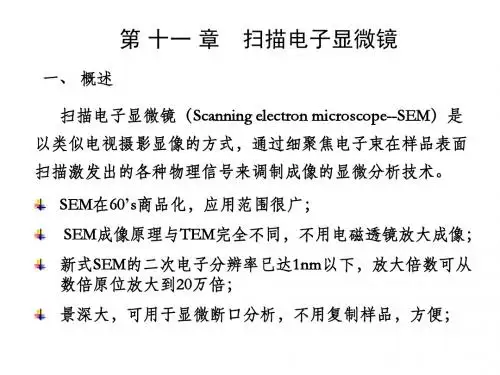

扫描电子显微镜

扫描电子显微镜扫描电子显微镜是一种强大的工具，它可以帮助科学家观察到物质的更小的细节和结构。

本文将介绍扫描电子显微镜的原理、应用、发展历程以及未来发展趋势。

原理扫描电子显微镜（Scanning Electron Microscopy，SEM）是一种利用扫描电子束与物体相互作用而获得形貌和微区组织信息的显微分析仪器。

扫描电子显微镜的工作原理是，将高能电子轰击样品表面，使其表面电子被激发，发射出大量的二次电子。

这些二次电子被探测器接收并转换成负电荷信号，在特定条件下被扫描成像。

应用扫描电子显微镜广泛应用于多个领域，包括材料科学、生命科学、化学和地质学等。

以下是该技术在这些领域中的应用：•材料科学：用于获取材料的形貌、结构以及表面性质等信息。

•生命科学：用于观察细胞、细胞器、细胞表面的超微结构和蛋白质等生物分子的形态和结构。

•化学：用于观察化学反应过程表面形貌、结构的变化以及材料结构的演化过程等。

•地质学：用于研究各种矿物、岩石和地层等，以了解地质演化过程。

发展历程1950年，发明了透射式电子显微镜，但它只能用于真空环境下的样品。

1956年，Helmut Ruska和Max Knoll发明了扫描电子显微镜。

该技术能够在空气中观察样品，并获得更高的象素分辨率。

1965年， Hitachi公司普及了第一台商用扫描电子显微镜S-800。

自此以后，扫描电子显微镜技术得到了快速的发展。

未来发展趋势随着技术的发展，扫描电子显微镜的应用场景不断扩大。

今后，该技术将越来越多地应用于纳米材料和微细加工领域。

同时，随着计算机技术的发展，扫描电子显微镜将会实现更高的自动化和智能化，成为更加强大的工具。

结论扫描电子显微镜是一款横跨多个领域应用的重要科学工具，其在材料科学、生命科学、化学和地质学等领域均有广泛的应用。

虽然该技术已经发展多年，但随着技术和计算机技术的不断进步，扫描电子显微镜将会越来越强大，为人们探索科学世界提供更加强大的支持。

ChengF
工作原理
扫描电镜工作原理图
ChengF
工作方式
扫描电镜中，用来成像的信号主要是 二次电子，其次是背反射电子和吸收 电子，X射线和俄歇电子主要用于成 分分析，其他信号的电子也用一定的 用途。
ChengF
工作方式
电子束与固体样品表面作用 时产生的信息
ChengF
工作方式
二次电子
二次电子是从表面5－10nm层内发射出来的，能量 小于50eV，它对表面状态形貌非常敏感，能非常 有效地显示试样表面的微观形貌。由于它发自试 样表面层，入射电子还没有被多次散射，因此产 生二次电子的面积与入射电子的照射面积基本相 同，二次电子的空间分辨率较高，JSM5610二次电 子分辨率为3nm。
●显示系统一般是把信号经处理输入电脑在显
示器上显示。
ChengF
扫描电镜的结构
闪烁体计数器
ChengF
扫描电镜的结构
真空系统
真空系统在电子光学仪器中十分重要,这是 因为电子束只能在真空下产生和操纵。对 于扫描电子显微镜来说,通常要求真空度优 于10-3～10-4Pa。任何真空度的下降都会导 致电子束散射加大,电子枪灯丝寿命缩短, 产生虚假的二次电子效应,严重影响成像的 质量。因此,真空系统的质量是衡量扫描电 子显微镜质量的参考指标之一。
ChengF
试样制备
试样应有良好的导电性，或至少试样表面 导电性要好。导电性不好的试样，如高分 子材料、陶瓷、生物样等再入射电子的照 射下，表面容易积累电荷严重影响图像质 量。对不导电的试样，必须进行真空镀膜 ，在试样表面蒸镀一层厚约10nm的金属膜 或碳膜，以避免荷电现象。真空镀膜技术 还可以提高表面二次电子发射率，提高图 像衬度。
背反射电子

扫描电镜（SEM）简介扫描电子显微镜（Scanning Electron Microscope，简称SEM）是一种利用电子束对样品表面进行扫描的显微镜。

相比传统的光学显微镜，SEM具有更高的分辨率和更大的深度视野，使得它成为材料科学、生命科学和物理科学等领域中常用的研究工具。

SEM通过利用电子多次反射，将样品表面的形貌细节放大数千倍，可以观察到微观结构，比如表面形态、粗糙度、纳米级颗粒等。

SEM通常需要真空环境下操作，因为电子束在大气压下很快会失去能量而无法达到高分辨率。

工作原理SEM的工作原理可以简单地分为以下几步：1.电子发射：SEM中，通过热发射或场发射的方式产生电子束。

这些电子被加速器加速，形成高速的电子流。

电子束的能量通常在10-30 keV之间。

2.样品照射：电子束通过一个聚焦系统照射到样品表面。

电子束与样品原子发生相互作用，从而产生各种现象，比如电子散射、透射和反射。

3.信号检测：样品与电子束发生相互作用后，产生的信号会被探测器捕获。

常见的SEM信号检测器包括二次电子检测器和反射电子检测器。

这些探测器可以测量电子信号的强度和性质。

4.信号处理和图像生成：SEM通过对探测到的信号进行处理和放大，生成图像。

这些图像可以显示出样品表面的微观结构和形貌。

应用领域SEM在许多科学领域中都有广泛的应用。

以下是一些常见的应用领域：材料科学SEM可以用于研究材料的结构和形态。

它可以观察微观缺陷、晶体结构、纳米颗粒等材料细节。

这对于材料工程师来说非常重要，可以帮助他们改进材料的性能和开发新的材料。

生命科学SEM可以用于观察生物样品的微观结构。

比如，它可以观察细胞的形态、细胞器的分布和细胞表面的纹理。

这对于生物学家来说非常重要，可以帮助他们了解生物体的结构和功能。

纳米科学SEM在纳米科学领域中也有广泛的应用。

通过SEM可以对纳米材料进行表面形貌和结构的观察。

它可以显示出纳米结构的细节，帮助科学家研究纳米颗粒的组装、层析和相互作用等现象。

关机与清理
完成观察后，关闭扫描电子显微镜主机和计 算机，清理样品台，保持仪器整洁。
注意事项
样品求
确保样品无金属屑、尘埃等杂质，以 免损坏镜体或影响成像质量。
避免过载
避免长时间连续使用仪器，以免造成 仪器过载。
保持清洁
定期清洁扫描电子显微镜的镜头和样 品台，以保持成像清晰。
操作人员要求
操作人员需经过专业培训，了解仪器 原理和操作方法，避免误操作导致仪 器损坏或人员伤害。
操作方式
有些SEM需要手动操作，而有 些型号则具有自动扫描和调整 功能。
适用领域
不同型号的SEM适用于不同的领 域，如材料科学、生物学等，选
择时应考虑实际应用需求。
04
SEM的操作与注意事项
操作步骤
01
02
03
开机与预热
首先打开电源，启动计算 机，并打开扫描电子显微 镜主机。预热约30分钟， 确保仪器稳定。
场发射电子源利用强电场作用下的金属尖端产生电子，具有高亮度、低束流的优点， 但需要保持清洁和稳定的尖端环境。
聚光镜
聚光镜是扫描电子显微镜中的重 要组成部分，它的作用是将电子 束汇聚成细束，并传递到样品表
面。
聚光镜通常由两级组成，第一级 聚光镜将电子束汇聚成较大直径 的束流，第二级聚光镜进一步缩
小束流直径，提高成像质量。
生态研究
环境SEM技术可以应用于生态研究中， 例如观察生物膜、土壤结构等，为环 境保护和治理提供有力支持。
THANKS
感谢观看
样品放置
将样品放置在样品台上， 确保样品稳定且无遮挡物。
调整工作距离
根据样品特性，调整工作 距离（WD）至适当位置， 以确保最佳成像效果。
操作步骤
