CST273智能数字压力校验仪操作说明

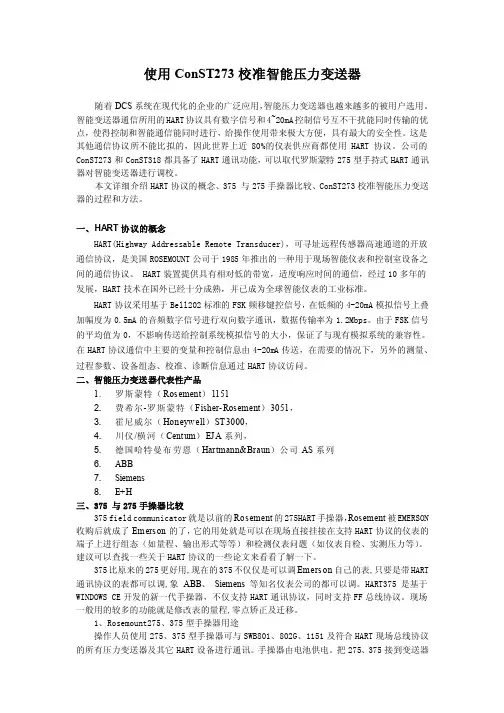

使用ConST273校准智能压力变送器随着DCS系统在现代化的企业的广泛应用，智能压力变送器也越来越多的被用户选用。

智能变送器通信所用的HART协议具有数字信号和4~20mA控制信号互不干扰能同时传输的优点，使得控制和智能通信能同时进行，给操作使用带来极大方便，具有最大的安全性。

这是其他通信协议所不能比拟的，因此世界上近80%的仪表供应商都使用HART协议。

公司的ConST273和ConST318都具备了HART通讯功能，可以取代罗斯蒙特275型手持式HART通讯器对智能变送器进行调校。

本文详细介绍HART协议的概念、375 与275手操器比较、ConST273校准智能压力变送器的过程和方法。

一、HART协议的概念HART(Highway Addressable Remote Transducer)，可寻址远程传感器高速通道的开放通信协议，是美国ROSEMOUNT公司于1985年推出的一种用于现场智能仪表和控制室设备之间的通信协议。

HART装置提供具有相对低的带宽，适度响应时间的通信，经过10多年的发展，HART技术在国外已经十分成熟，并已成为全球智能仪表的工业标准。

HART协议采用基于Bell202标准的FSK频移键控信号，在低频的4-20mA模拟信号上叠加幅度为0.5mA的音频数字信号进行双向数字通讯，数据传输率为1.2Mbps。

由于FSK信号的平均值为0，不影响传送给控制系统模拟信号的大小，保证了与现有模拟系统的兼容性。

在HART协议通信中主要的变量和控制信息由4-20mA传送，在需要的情况下，另外的测量、过程参数、设备组态、校准、诊断信息通过HART协议访问。

二、智能压力变送器代表性产品1.罗斯蒙特（Rosement）11512. 费希尔-罗斯蒙特（Fisher-Rosement）3051，3. 霍尼威尔（Honeywell）ST3000，4. 川仪/横河（Centum）EJA系列，5. 德国哈特曼布劳恩（Hartmann&Braun）公司AS系列6. ABB7. Siemens8. E+H三、375 与275手操器比较375 field communicator就是以前的Rosement的275HART手操器，Rosement被EMERSON 收购后就成了Emerson的了，它的用处就是可以在现场直接挂接在支持HART协议的仪表的端子上进行组态（如量程、输出形式等等）和检测仪表问题（如仪表自检、实测压力等）。

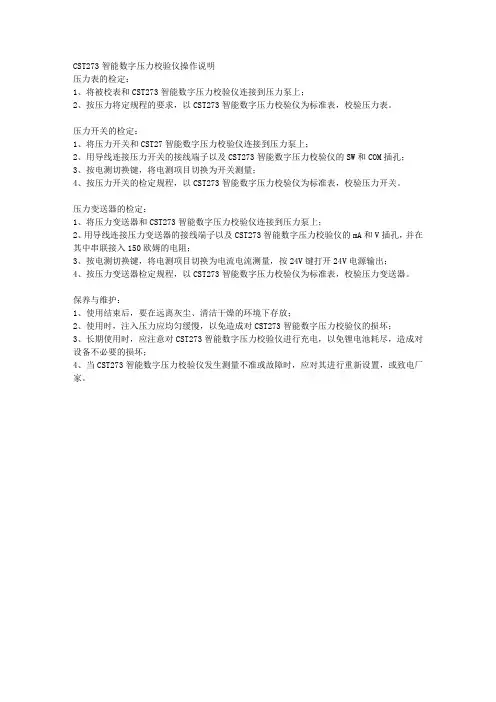

CST273智能数字压力校验仪操作说明
压力表的检定：
1、将被校表和CST273智能数字压力校验仪连接到压力泵上；
2、按压力将定规程的要求，以CST273智能数字压力校验仪为标准表，校验压力表。

压力开关的检定：
1、将压力开关和CST27智能数字压力校验仪连接到压力泵上；
2、用导线连接压力开关的接线端子以及CST273智能数字压力校验仪的SW和COM插孔；
3、按电测切换键，将电测项目切换为开关测量；
4、按压力开关的检定规程，以CST273智能数字压力校验仪为标准表，校验压力开关。

压力变送器的检定：
1、将压力变送器和CST273智能数字压力校验仪连接到压力泵上；
2、用导线连接压力变送器的接线端子以及CST273智能数字压力校验仪的mA和V插孔，并在其中串联接入150欧姆的电阻；
3、按电测切换键，将电测项目切换为电流电流测量，按24V键打开24V电源输出；
4、按压力变送器检定规程，以CST273智能数字压力校验仪为标准表，校验压力变送器。

保养与维护：
1、使用结束后，要在远离灰尘、清洁干燥的环境下存放；
2、使用时，注入压力应均匀缓慢，以免造成对CST273智能数字压力校验仪的损坏；
3、长期使用时，应注意对CST273智能数字压力校验仪进行充电，以免锂电池耗尽，造成对设备不必要的损坏；
4、当CST273智能数字压力校验仪发生测量不准或故障时，应对其进行重新设置，或致电厂家。

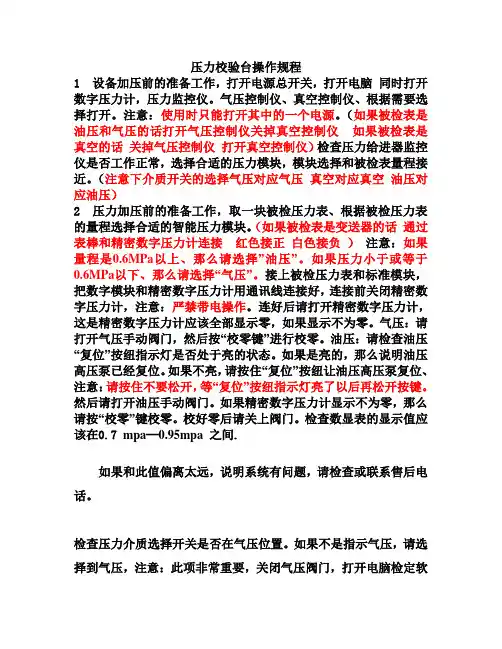

压力校验台操作规程1 设备加压前的准备工作，打开电源总开关，打开电脑同时打开数字压力计，压力监控仪。

气压控制仪、真空控制仪、根据需要选择打开。

注意：使用时只能打开其中的一个电源。

（如果被检表是油压和气压的话打开气压控制仪关掉真空控制仪如果被检表是真空的话关掉气压控制仪打开真空控制仪）检查压力给进器监控仪是否工作正常，选择合适的压力模块，模块选择和被检表量程接近。

（注意下介质开关的选择气压对应气压真空对应真空油压对应油压）2 压力加压前的准备工作，取一块被检压力表、根据被检压力表的量程选择合适的智能压力模块。

（如果被检表是变送器的话通过表棒和精密数字压力计连接红色接正白色接负）注意：如果量程是0.6MPa以上、那么请选择”油压”。

如果压力小于或等于0.6MPa以下、那么请选择“气压”。

接上被检压力表和标准模块，把数字模块和精密数字压力计用通讯线连接好，连接前关闭精密数字压力计，注意：严禁带电操作。

连好后请打开精密数字压力计，这是精密数字压力计应该全部显示零，如果显示不为零。

气压：请打开气压手动阀门，然后按“校零键”进行校零。

油压：请检查油压“复位”按纽指示灯是否处于亮的状态。

如果是亮的，那么说明油压高压泵已经复位。

如果不亮，请按住“复位”按纽让油压高压泵复位、注意：请按住不要松开，等“复位”按纽指示灯亮了以后再松开按键。

然后请打开油压手动阀门。

如果精密数字压力计显示不为零，那么请按“校零”键校零。

校好零后请关上阀门。

检查数显表的显示值应该在0.7 mpa─0.95mpa 之间.如果和此值偏离太远，说明系统有问题，请检查或联系售后电话。

检查压力介质选择开关是否在气压位置。

如果不是指示气压，请选择到气压，注意：此项非常重要，关闭气压阀门，打开电脑检定软件，先登录，进入压力检定界面，选择被检表数，根据需要选择其它信息根据实际填入，注意：检定介质0─0.6mpa 请选择气压0─0.6mpa以上请选择油压，注意，此项非常重要，其它全部填好请进入下一步，进入测试界面，请点击测试开始，这时电脑提示请重起仪表，请把精密数字压力计关掉，再打开就可以了，再点测试开始，这时软件开始工作，同时模块压力值和电脑上显示的是同步的，（如果是压力表请手动调整压力）点击压力确认，数据将会被采集到电脑上，同时系统升压到下一点，当压力值接近当前压力值时，请把开关打到手动档位。

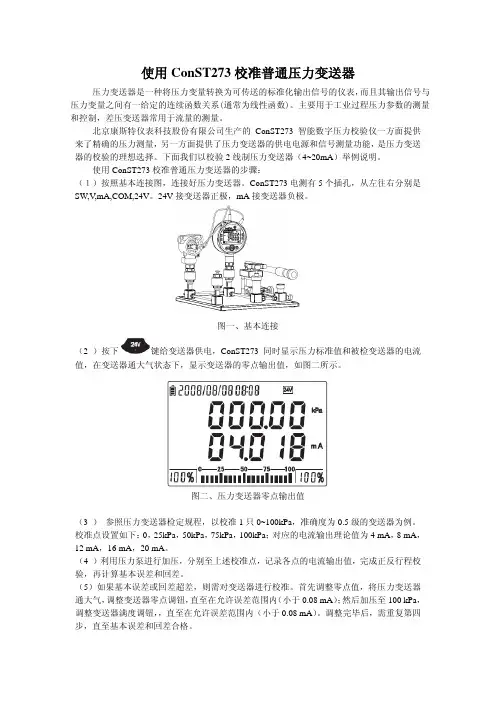

使用ConST273校准普通压力变送器压力变送器是一种将压力变量转换为可传送的标准化输出信号的仪表，而且其输出信号与压力变量之间有一给定的连续函数关系(通常为线性函数)。

主要用于工业过程压力参数的测量和控制，差压变送器常用于流量的测量。

北京康斯特仪表科技股份有限公司生产的ConST273智能数字压力校验仪一方面提供来了精确的压力测量，另一方面提供了压力变送器的供电电源和信号测量功能，是压力变送器的校验的理想选择。

下面我们以校验2线制压力变送器（4~20mA）举例说明。

使用ConST273校准普通压力变送器的步骤：（１）按照基本连接图，连接好压力变送器。

ConST273电测有5个插孔，从左往右分别是SW,V,mA,COM,24V。

24V接变送器正极，mA接变送器负极。

图一、基本连接（2 ）按下键给变送器供电，ConST273同时显示压力标准值和被检变送器的电流值，在变送器通大气状态下，显示变送器的零点输出值，如图二所示。

图二、压力变送器零点输出值（3 ）参照压力变送器检定规程，以校准1只0~100kPa，准确度为0.5级的变送器为例。

校准点设置如下：0，25kPa，50kPa，75kPa，100kPa；对应的电流输出理论值为4 mA，8 mA，12 mA，16 mA，20 mA。

（4 ）利用压力泵进行加压，分别至上述校准点，记录各点的电流输出值，完成正反行程校验，再计算基本误差和回差。

（5）如果基本误差或回差超差，则需对变送器进行校准。

首先调整零点值，将压力变送器通大气，调整变送器零点调钮，直至在允许误差范围内（小于0.08 mA）；然后加压至100 kPa，调整变送器满度调钮，，直至在允许误差范围内（小于0.08 mA）。

调整完毕后，需重复第四步，直至基本误差和回差合格。

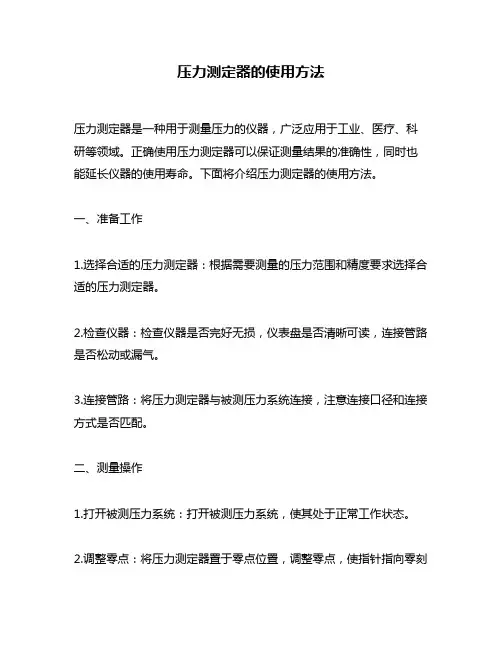

压力测定器的使用方法
压力测定器是一种用于测量压力的仪器，广泛应用于工业、医疗、科研等领域。

正确使用压力测定器可以保证测量结果的准确性，同时也能延长仪器的使用寿命。

下面将介绍压力测定器的使用方法。

一、准备工作
1.选择合适的压力测定器：根据需要测量的压力范围和精度要求选择合适的压力测定器。

2.检查仪器：检查仪器是否完好无损，仪表盘是否清晰可读，连接管路是否松动或漏气。

3.连接管路：将压力测定器与被测压力系统连接，注意连接口径和连接方式是否匹配。

二、测量操作
1.打开被测压力系统：打开被测压力系统，使其处于正常工作状态。

2.调整零点：将压力测定器置于零点位置，调整零点，使指针指向零刻
度。

3.读取压力值：观察指针位置，读取压力值。

注意读数时要垂直于指针，避免视角偏差。

4.记录数据：记录测量数据，包括测量时间、测量位置、测量值等信息。

5.关闭被测压力系统：测量完成后，关闭被测压力系统，拆除连接管路。

三、注意事项
1.避免超量程使用：使用时应避免超过仪器的量程范围，否则会损坏仪器。

2.避免过度震动：使用时应避免过度震动，以免影响测量精度。

3.避免过度压力：使用时应避免过度压力，以免损坏仪器。

4.定期校准：定期校准压力测定器，以保证测量精度。

5.正确存放：存放时应避免受潮、受热、受冷等情况，以免影响仪器性能。

以上就是压力测定器的使用方法，正确使用压力测定器可以保证测量结果的准确性，同时也能延长仪器的使用寿命。

希望本文对您有所帮助。

1、压力校验仪在使用时，请将仪器拧入手操压力泵上“标准仪表"接口。

压力校验仪
2、快接头用所配高压软管连接被检仪器即可校验。

3、电源开、关键：按“开"键打开，LCD 显示测量状态；按“关"键，仪表关机，切断电源。

4、校零键：测量前，按一下：“校零"键，仪表自动将传感器的零点数值采集并送处理器CPU进行处理，保证仪表所测数据为实际压力值。

5、压力键：开机后LCD右下角显示该仪表的压力单位，若使用中按“单位"键、使LCD显示为“Psi、Bar、mmHg、Kgf/cm2"中任何一种单位时，按一下“压力"键，仪表自动切换到出厂时设置压力单位档上。

需要显示测量电流时，在仪表显示单位为MPa(或KPa)时，按一下“压力"键，面板上对应的电流指示灯亮，即为测量电流状态。

压力校验仪的压力量程与压力泵的配置：压力校验仪的压力量程根据用户的要求配置，如果的带真空的压力校验仪，压力量程最大在-95KPa~2.5MPa，这款压力校验仪只需要配置内置式压力泵，一般0~6MPa以内的压力校验仪都可以配置内置式压力表，而超过这个量程的压力就需要配置外置泵了。

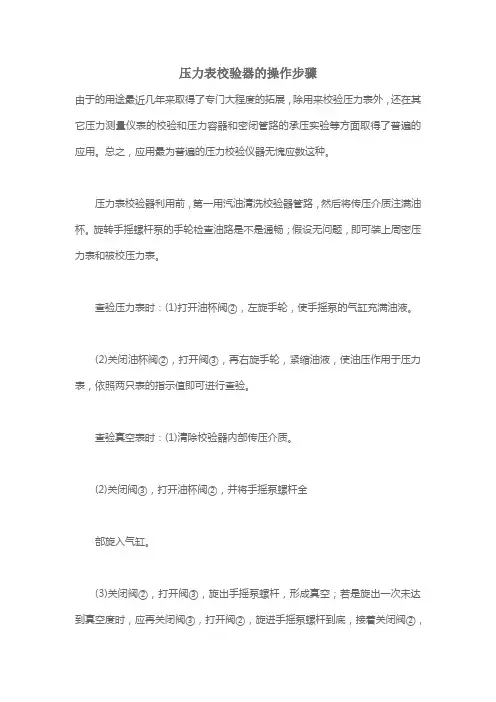

压力表校验器的操作步骤由于的用途最近几年来取得了专门大程度的拓展，除用来校验压力表外，还在其它压力测量仪表的校验和压力容器和密闭管路的承压实验等方面取得了普遍的应用。

总之，应用最为普遍的压力校验仪器无愧应数这种。

压力表校验器利用前，第一用汽油清洗校验器管路，然后将传压介质注满油杯。

旋转手摇螺杆泵的手轮检查油路是不是通畅；假设无问题，即可装上周密压力表和被校压力表。

查验压力表时：(1)打开油杯阀②，左旋手轮，使手摇泵的气缸充满油液。

(2)关闭油杯阀②，打开阀③，再右旋手轮，紧缩油液，使油压作用于压力表，依照两只表的指示值即可进行查验。

查验真空表时：(1)清除校验器内部传压介质。

(2)关闭阀③，打开油杯阀②，并将手摇泵螺杆全部旋入气缸。

(3)关闭阀②，打开阀③，旋出手摇泵螺杆，形成真空；若是旋出一次未达到真空度时，应再关闭阀③，打开阀②，旋进手摇泵螺杆到底，接着关闭阀②，打开阀③，旋出手摇泵螺杆，如此反复旋进，旋出数次，直至达到所需真空度为止。

压力表校验步骤/流程Posted by结构图：1.手摇螺杆泵2.油泵3.单项阀门4.导管5.底座安装：1.校验器应放在便于操作的工作台上，必需维持水平。

2.校验器的工作环境温度为+20±10℃，周围空气不得含有侵蚀性气体。

3.校验器不得受震动；工作台上需铺上橡皮垫。

4.利用前，第一用汽油清洗校验器管路，然后将传压介质注满油杯。

旋转手摇螺杆泵的手轮检查油路是不是通畅；假设无问题，即可装上周密压力表和被校压力表。

利用：5.操作步骤：查验压力表时：（1）打开油杯阀②，左旋手轮，使手摇泵的气缸充满油液。

（2）关闭油杯阀②，打开阀③，再右旋手轮，紧缩油液，使油压作用于压力表，依照两只表的指示值即可进行查验。

查验真空表时：（1）清除校验器内部传压介质。

（2）关闭阀③，打开油杯阀②，并将手摇泵螺杆全部旋入气缸。

（3）关闭阀②，打开阀③，旋出手摇泵螺杆，形成真空；若是旋出一次未达到真空度时，应再关闭阀③，打开阀②，旋进手摇泵螺杆到底，接着关闭阀②，打开阀③，旋出手摇泵螺杆，如此反复旋进，旋出数次，直至达到所需真空度为止。

电动压力校验仪的操作方法压力校验仪操作规程电动压力校验仪是为校验各种压力变送器、压力传感器、压力开关、差压变送器、数字压力表、专用压力校验仪器，产品被广泛用于多个行业中。

电动压力校验仪应当如何操电动压力校验仪是为校验各种压力变送器、压力传感器、压力开关、差压变送器、数字压力表、专用压力校验仪器，产品被广泛用于多个行业中。

电动压力校验仪应当如何操作呢？下面我就来实在介绍一下电动压力校验仪的操作方法，希望可以帮忙到大家。

电动压力校验仪的操作方法1、电源开、关键：按“开”键后，LCD显示为：名称、压气力程及精度，然后自动转换到测量状态。

2、校零键：测量前，按一下此键，仪表自动将传感器的零点值采集并送CPU 进行处理，保证仪表所测数据为实际压力值。

3、压力键：重复按此键可实现压力、电流双显，压力、毫米水柱或压力、公斤之间的转换。

若显示为测量电流及百分比状态时，按一下此键，仪表自动转换到压力测量状态。

4、电流键：重复按此键可实现压力电流双显到电流百分比显示之间的转换。

5、背光键：工作于光线较弱的环境中，按一下此键，打开背光灯,便利读数。

6、电流测量：仪表备有直流输出24VDC和输入22mAo在校验变送器时，请按仪表面板上标明的接线方式进行连接。

红表笔套红表笔夹后，插入仪表面板上红色表笔座内。

黑表笔套上表笔夹，插入绿色（或兰色）表笔座内。

红表笔接变送器“+”，黑表笔接变送器“一”o这样仪表在供应24VDC电源给变送器时，同时回路电流在仪表LCD上显示出压力变送器零点电流值。

7、充电电源：仪表配外置式开关电源，接入市电220VAC,对仪表高能量馍氢电池充电，充电指示灯为红色时，处于充电状态：充电指示灯为绿色时，表明电池已充分，拔下开关电源，切勿在欠电压情况下，长期放置仪器，应适时充电。

8、压力输出1、2：校验变送器或其它在线仪表时，将变送器或其它在线仪表用所配软管连接此接口，可实现检测、测量。

自校压力计时，只需将此接口堵好，可以检测出手压泵系统的气密性。

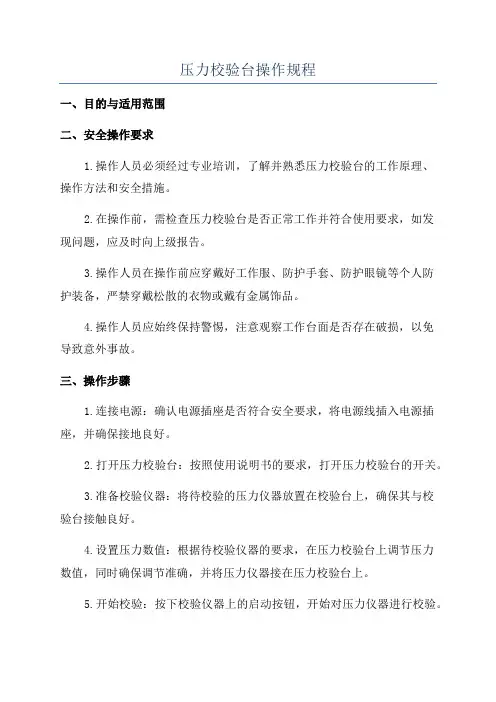

压力校验台操作规程一、目的与适用范围二、安全操作要求1.操作人员必须经过专业培训，了解并熟悉压力校验台的工作原理、操作方法和安全措施。

2.在操作前，需检查压力校验台是否正常工作并符合使用要求，如发现问题，应及时向上级报告。

3.操作人员在操作前应穿戴好工作服、防护手套、防护眼镜等个人防护装备，严禁穿戴松散的衣物或戴有金属饰品。

4.操作人员应始终保持警惕，注意观察工作台面是否存在破损，以免导致意外事故。

三、操作步骤1.连接电源：确认电源插座是否符合安全要求，将电源线插入电源插座，并确保接地良好。

2.打开压力校验台：按照使用说明书的要求，打开压力校验台的开关。

3.准备校验仪器：将待校验的压力仪器放置在校验台上，确保其与校验台接触良好。

4.设置压力数值：根据待校验仪器的要求，在压力校验台上调节压力数值，同时确保调节准确，并将压力仪器接在压力校验台上。

5.开始校验：按下校验仪器上的启动按钮，开始对压力仪器进行校验。

6.观察校验结果：在校验过程中，操作人员需持续观察校验仪器的显示屏或指针，确保校验结果准确。

7.记录校验结果：在完成校验后，操作人员需将校验结果记录在相关文件中，包括校验时间、校验数值等信息。

8.关闭压力校验台：在校验完成后，操作人员应按照使用说明书的要求，正确关闭压力校验台，并拔掉电源插头。

四、安全注意事项1.在操作过程中，严禁将手指或其他物体放入校验仪器内部，以免发生触电和其他安全事故。

2.在校验仪器工作时，操作人员应保持台面整洁，防止杂物阻碍校验仪器的正常运行。

3.操作人员离开工作岗位时，应关闭压力校验台的电源，以避免不必要的安全风险。

4.在使用过程中发现异常情况或紧急情况时，应立即按下紧急停止按钮，并向上级领导和相关人员报告。

五、紧急处理措施1.如出现电源故障，操作人员应立即切断电源，并通知维修人员进行维修。

2.如出现压力校验台失控或校验仪器异常等情况，操作人员应立即按下紧急停止按钮，并向上级报告。

数字式压力计操作规程
数字式压力计分低压、高压两种形式，结构分为测量显示、打压两部分，低压数字式压力计测量范围：-1~15BAR ,高压数字式压力计测量：0~350BAR。

1 测量显示部分：
a: 高压压力计
b: 低压压力计
泵体
3.1 每次使用时应清零，要正确选择压力单位。

3.2 校验时一定要小心使用，打压时缓慢上升和下降。

3.3 使用时不能超过量程，以免损坏测量显示部件及打压泵。

3.4 校验时数字式压力计应尽量与被校设备在一水平线上，以保证校验的真实性。

4 使用该仪器的注意事项：
4.1 使用前应检查9V电池是否有电，长时间不使用应把电池拿出来。

4.2 每次使用前应检查显示部分是否正常，泵压部分是否正常可靠。

4.3 使用环境应尽量避开高温、高湿、震动较大的场所，无法避开时，应有防护措施。

4.4 每次使用完后应及时进行保养，及时更换电池。

4.5 在使用压力计过程中,若有油滴液在地上，应及时抹干净，以免人员滑倒摔伤。

4.6 若有废弃的管线、接头、带油抹布、电池等废弃物，应回收并放置到相应的垃圾桶内。

压力表校验器使用说明一、用途压力表校验器，是在检验一般压力表时起造压作用的装置。

其检验压力：MY-6可达6MPa，检验真空度可达-0.08MPa；MY-60可达60MPa。

1．手摇螺杆泵 2.油杯 3.单向阀门 4.导管 5.底座ZR-6 ZR-60二.基本结构与工作原理校验器系由手摇泵油杯和两个单向阀组成,彼此用导管相连,都固定在底座上。

阀上装有两端锁母M20×1.5，用以连接标准压力表和被校验的压力表。

校验器净重约12公斤。

开启（或关闭）油杯阀门。

旋转手轮使活塞移动，所产生之压力（或负压）随即传至两个压力表（真空表），根据精密压力表的指示值对被校验压力表进行校验。

三.技术数据四.验收与保管1.用户收到装箱校验器时,应先检查木箱是否完整;如有损伤;应立即查明原因并与我接洽.2.开箱后拆除衬垫物,检查校验器外观是否完好,说明书、出厂合格证是否齐全，如有短缺，应产即通知我公司。

3．校验器应储藏在室内，其环境温度为+5~35℃，相对湿度不大于80％，室内空气不应含有腐蚀性有害杂质。

4．校验器备件：ZR-6有橡胶密封垫6个，M14×1.5接头1个；ZR-60有橡胶密封垫5个，M14×1.5接头1个。

五.安装与使用1.校验器应放在便于操作的工作台上,必须保持水平.2.校验器的工作环境温度为+20±10℃，周围空气不得含有腐蚀性气体。

3．校验器不得受震动；工作台上需铺上橡皮垫。

4．使用前，首先用汽油清洗校验器管路，然后将传压介质注满油杯。

旋转手摇螺杆的手轮，检查油路是否畅通；若无问题，即可安装上精密压力表和被校验压力表。

5．操作步骤：检验压力表时：打开油杯阀②，左旋手轮，使手摇泵的气缸充满油液。

关闭油杯阀②，打开阀③，再右旋手轮，压缩油液，使油压作用于压力表，根据两只表的指示值即可进行检验。

检验真空表时：清除校验器内部传压介质。

关闭阀③，旋出手摇泵螺杆，形成真空；如果旋出一次未达到真空度时，应再关闭阀③，打开阀②，旋进手摇泵螺杆到底，接着关闭阀②，打开阀③，旋出手摇泵螺杆，如此反复旋进，旋出数次，直至达到所需真空度为止。

压力校验台使用步骤及注意事项压力校验台是校验压力类仪表的紧要设备，通常与标准器配套使用，用以完成压力类仪器仪表的校准和检定工作。

压力校验台的价格通常比较昂贵，尤其是全自动的压力校验台，有效的维护和保养能延长其使用寿命，也是降低生产作业本钱的紧要途径，下面将为大家讲解日常的维护保养工作。

1、设备需有专人负责维护保养。

2、严禁无证人员上岗操作本仪器。

3、设备属于精密仪器要严格防尘，必须时加装防尘罩。

4、数字压力模块严禁超压过载使用，否则将损坏模块！5、真空、气压、液压系统工作完毕时各阀必须打开，不得带压。

6、校验装置压缩机气源只供校验压力仪表用，不准做其他用途。

7、压力（差压）变送器接线必须正确，否则简单烧坏显示仪表！8、真空系统数字压力模块严禁在其它系统上使用，否则将损坏模块！9、气压系统检定微压压力表（微差压变送器）时注意压力过载击穿仪表。

10、液压系统气压过滤器、真空系统真空过滤器要适时手动排放内部液体和杂质。

11、真空系统加压两分钟后要关闭真空开关，以免压缩机长时间工作降低使用寿命。

12、试验室环境要充足国家计量检定规程要求必须时配备恒温恒湿设备（如空调、加湿器）。

13、真空系统不工作时，真空开关必须适时关闭！真空检定工作结束后适时按下真空开关关闭真空泵电源。

14、清洗模块时不能用硬物从导压孔放进清理里面的膜片，否则会将膜片损坏（膜片假如击穿加减压时数据不会变更，数值是一个任意值）。

15、被校验的压力仪表内腔不应含有腐蚀性的介质，防止其流入校验装置内导管，以免影响正常工作，必须在本设备上检定的仪表，应先对表腔进行清洗（必须时加装气液分别过滤器）。

压力校验台使用步骤及注意事项压力校验台是一种可用于压力测量仪表校验，也可用于与压气力值呈肯定函数关系的非压力测量仪表的校验，还可用来进行压力容器承压试验的所谓压力表校验器。

其操作步骤及使用注意事项如下：压力表校验器操作步骤：1、压力校验台在使用时，请先检查管路，使用气体作为传压介质的，请保持管路清洁不被污染，液体作为传压介质的，应保证管路中没有气体及杂质存在。

使用ConST273校准智能压力变送器ConST273智能压力变送器是一种先进的仪器，用于测量和校准压力。

它具有高精度、可靠性和稳定性，可以在工业过程中广泛应用。

下面将详细介绍如何使用ConST273校准智能压力变送器。

首先，确保ConST273智能压力变送器已经连接到被测压力系统。

确认连接的管道没有任何泄漏，并且压力变送器的电气接线正确。

接下来，准备校准设备。

校准设备应该是一个已经校准的压力源，可以提供稳定和准确的压力。

确保校准设备的工作范围和被测压力变送器的测量范围相匹配。

在开始校准之前，先进行零点校准。

将被测压力变送器的测量端口与校准设备连接，并打开校准设备的压力源。

根据校准设备的说明书，将压力设定为零。

在ConST273智能压力变送器的显示屏上，检查读数是否为零。

如果不是，使用校准设备的零点校准功能或者调整ConST273智能压力变送器的零点校准旋钮，直到读数为零。

完成零点校准后，进行量程校准。

将校准设备的压力源逐渐增加，直到达到被测压力变送器的最大测量范围。

在每个设定的压力下，使用校准设备的读数与ConST273智能压力变送器的读数进行比较。

如果存在差异，使用校准设备的量程校准功能或者调整ConST273智能压力变送器的量程校准旋钮，直到两个读数一致。

完成量程校准后，检查校准结果的稳定性。

将校准设备的压力源保持在稳定的压力下，观察ConST273智能压力变送器的读数是否保持稳定。

如果读数波动较大，可能需要重新进行校准。

最后，记录校准结果。

将校准设备的压力和ConST273智能压力变送器的读数一一对应，并将这些数据记录在校准报告中。

校准报告应包括校准日期、校准人员、校准设备的标识信息等。

这些记录将有助于跟踪和验证ConST273智能压力变送器的性能。

总结起来，使用ConST273智能压力变送器进行校准需要进行零点校准和量程校准两个步骤。

校准设备的选择和校准结果的记录也是非常重要的。

通过正确的操作和记录，可以确保ConST273智能压力变送器的准确性和可靠性，提高工业过程的控制和效率。

压力变送器测量结果的不确定度评定摘要：压力变送器的应用在很多工业生产过程中都有着相当重要的意义，在这一个过程中得到的测量结果有一定的不确定度，文章就此进行分析。

关键字：压力变送器；测量结果；不确定性1、前言压力变送器在应用的过程中得到的测量结果如果不能够准确的确定不确定度则会导致后续应用的过程中存在严重的问题，所以需要做好相关的评定工作。

2、概述精密测控技术在国家经济与科技的发展中起着基础作用，在先进制造业技术领域中的应用越来越广泛，目前随着我国国民经济的飞速发展，对精密测控技术的需求和要求也越来越高，出现了许多新的测控需求。

在现代化的工业生产过程中，压力是一个非常重要的参数，它决定了生产的过程是否正常进行，压力与温度、流量一起并称为工业自动化控制的三大要素。

在这种背景条件下，原有的弹性元件式压力表和液体压力计已不能达到人们的使用要求。

因此各种结构和原理的压力传感器涌现出来，在过程控制、压力测量等领域中起到了不容忽视的影响。

目前，随着国民经济的发展，在诸如航空航天、水利水电、武器装备、汽车生产等工业领域里，对压力变送器的测控精度成型以及稳定性能提出了越来越高的要求和期望，因此对压力变送器测量结果的研究具有十分重要的意义和应用价值。

我们以输出信号为电流值的压力变送器为例，按照JJG882-2004《压力变送器检定规程》和JJF1059.1-2012《测量不确定度评定与表示》的要求进行评定，我使用Const273智能数字压力校验仪通过比较法直接对其进行测量，使用FLUKE 8808A数字多用表采集压力变送器输出的电流信号。

被测压力变送器的压力测量范围为（0~6）MPa，电流输出范围为（4~20）mA，准确度等级0.2级。

将压力标准器和被测变送器安装在同一校验台上，在整个压力量程的范围内均匀的选取5个压力点进行测量，进行6次独立性测量。

3、不确定度来源及分析压力传感器电流输出的多次重复性测量所引起的不确定分量，对压力传感器做6次独立重复性测量，具体数据见下表：FLUKE 8808A数字多用表的分辨力是0.0001mA，其引入的不确定度分度为0.000029mA，由于数字多用表分辨力引入的不确定度分量远小于重复性引入的不确定分量，因此在合成标准不确定时对不考虑分辨力引入的不确定度。

ConST273智能数字压力校验仪操作方法
一、接线，上电
1、标准表与被检表电路连接，被检表+、-端子分别对应标准表24V与mA插孔。

2、按开关机键开机，按标准表24V键为被检表供电，长按标准表EFun(HART)键进入
HART状态。

二、零点校准
操作气压泵ConST115至通大气状态，观察标准表与被检表零点值。

2、在HART状态下，按EFun(HART)键切换到功能项F4，按回车键进入。

3、长按ZeroP键，对标准表与被检表零点值清零。

三、迁移零点、量程
1、在HART状态下，按EFun(HART)键切换到功能项F2，按回车键进入。

2、按ZeroP键后再按方向键量程下限数字闪烁，使用方向键输入新量程下限值，按
回车键确认。

3、按ZeroE键后再按方向键量程上限数字闪烁，使用方向键输入新量程上限值，按
回车键确认。

四、更改线性与开方
在HART状态下，按EFun(HART)键切换到功能项F13，按回车键切换线性与开方。

五、量程校准
1、在HART状态下，按EFun(HART)键切换到功能项F8，按回车键进入。

2、通过方向键选择C2-UL点，操作便携式气压泵施加压力到上限标准值保持稳定后，
按回车键确定。

康斯特273数字压力表操作规程康斯特CST273智能数字压力校验仪操作规程一、使用范围：检定差压变送器、压力变送器、各种压力（微压）表、压力开关二、生产厂家、规格型号、安装位置：1、生产厂家：北京康斯特2、规格型号：康斯特CST273 产品编号：xxxxxx3、安装位置：仪表校验室三、辅助设备：1、充电器2、专用测试线3、手压泵4、接头四、技术要求：1、技术指标1.1压力范围及准确度：负压模块（0～-100Kpa）, 正压模块（0～40Kpa），（0～250Kpa），（0～1Mpa），（0～2.5Mpa），（0～20Mpa）以上六个压力模块准确度均为±0.05%F.S 。

1.2直流电压输出：24DVC 直流电流测试：0～25mA2、环境条件2.1室内环境条件在(20±5)℃下进行。

2.2检定时应无影响计量性能的机械震动。

2.3室内的相对湿度45%～75%。

3、工作介质3.1（0～-100Kpa）（0～40Kpa）（0～250Kpa）三个压力模块为空气。

3.2（0～1Mpa），（0～2.5Mpa），（0～20Mpa）三个压力模块为变压器油。

五、工作原理康斯特CST273智能数字压力校验仪以变压器油作为传压介质，采用快速连接装置，可将各种被检表十分快速地连接到校验仪上，通过液体压力计给予压力。

被测压力经传压介质作用于压力模块上，压力传感器输出相应的电信号或数字信号，由信号处理单元处理后在显示器上直接显示出被测压力的量值。

由于本身精度较高通过比对法检定被检表。

ConST273智能数字压力校验仪一方面提供来了精确的压力测量，另一方面提供了压力变送器的供电电源和信号测量功能。

六、仪器操作步骤1、外观检查、仪器有效期查验。

2、开机，如发现电量不足，插上专用充电器。

3、将被校仪表与压力计连接，确保被检表内部清洁。

根据被检表量程选择压力模块，如果要使用真空，选（0～-100Kpa）压力模块与手压泵连接，在把手压泵后面的承压管从正压端换到负压端。

第1篇一、概述智能测力仪是一种集测量、控制于一体的测控仪表，广泛应用于抗压、抗折等试验。

为确保操作人员正确、安全地使用智能测力仪，特制定本操作规程。

二、操作前的准备工作1. 检查智能测力仪外观是否完好，各部件连接是否牢固。

2. 检查电源线、油泵电机线、力传感器线是否完好，连接是否正确。

3. 确认压力机已开启，并处于正常工作状态。

4. 熟悉智能测力仪的操作界面及功能。

三、操作步骤1. 放置试件：将待测试件放置在测力仪的P1位置，转动丝杠使上压板不接触试件为限。

2. 清除皮重：开启压力机，当活塞缓缓上升时，按下清零键清除皮重。

3. 选择试验类型：按下功能键，直至检测指示灯闪烁，然后按下确定键。

根据需要进行的试验类型，选择相应的试验项目。

4. 输入序号：按相应数字键，输入4位序号。

5. 输入试件信息：按相应数字键，输入正确的试件养护龄期及试件截面代码。

例如，使用煤灰砖时，输入相应代码数字。

6. 放置试块：将试块放置在测力仪上，关闭回油阀，打开送油阀。

7. 加载：按一定加荷速率进行加载，直至试件破裂。

8. 卸载：关闭送油阀，打开回油阀进行卸载。

9. 清除数据：如发现试块数据不对，可按“0”清除刚压的试块检测数据。

10. 自动清零：等待测力仪力值显示屏自动清零后，放上第二块试块，重复以上步骤。

11. 打印试验结果：当用户压完一组试件后，打印机将自动打印试验结果。

如用户只压完一组试件中的两块或一块，也可按打印键强制打印。

12. 自动加序号：做完一组试件后，序号将自动加1。

如试件种类不变，用户可重复以上步骤进行测试。

四、注意事项1. 操作过程中，严禁触摸测力仪的传感器部分，以免影响测量精度。

2. 操作过程中，严禁超过测力仪的量程范围，以免损坏设备。

3. 操作过程中，严禁在设备运行时打开设备盖板，以免发生安全事故。

4. 操作过程中，严禁在设备运行时进行调试，以免影响测量精度。

5. 操作完成后，关闭电源，整理试验场地。
