特高压变电站电气施工图纸审查要点20170210

电气施工图审查注意事项电气和防雷设备供配电系统一、电力负荷分级及供电要求1.随着国民经济和现代科学技术的发展，各行各业所使用的用电设备种类繁多，特性各异。

在运行中如发生中断供电后，除影响生产和生活外，有的将会涉及人身健康和生命财产的安全，甚至将在和经济上造成重大损失和无法弥补的社会影响和国际影响。

2.电力负荷分级的意义，在于正确地反映各类用电设备对供电可靠性要求的界限，以及恰当地选择供电方式，尽量减少中断供电的出现，确保特别重要负荷的不间断供电，避免造成对人民健康和生命的损害，防止在和经济上造成重大损失。

3.区分电力负荷对供电可靠性的要求，在于因停电造成损失或影响的程度。

损失越大，对供电可靠性的要求越高，损失越小，对供电可靠性的要求就越低。

4.停电一般分为计划检修停电和事故停电两种。

由于计划检修停电可事先通知用电部门，故可采取措施避免损失或将损失减少至最低限度。

规范中是按事故停电的损失来区分负荷等级的。

5.电力负荷分级的确定，除按规范规定的原则外，应结合具体情况，充分研究并与建设单位共同审慎确定。

充分尊重地方领导部门的意见和行业领导部门的规定。

二、一级负荷供电要求1.一级负荷在运行中不能中断供电，即一级负荷应由两个电源供电；当一个电源发生故障时，另一个电源不应同时受到损坏。

应由两个电源供电作了较明确的规定，即两个电源不能同时损坏，只有满足这个基本条件才能保持其中一个电源继续供电，这是必须满足的要求。

2.一级负荷中特别重要的负荷，除由两个电源供电外，尚应增设应急电源，并严禁将其他负荷接入应急电源系统。

近年来供电系统的运行实践证明，从电力网引接两回路电源进线加备用自投(BZT)的供电方式，不能满足一级负荷中的特别重要负荷对供电可靠性及连续性的要求，有的发生全部停电事故是由内部故障引起，有的是由电力网故障引起，因地区大电力网在主网电压上部是并网的，所以用电部门无论从电网取几回电源进线，也无法得到严格意义上的两个独立电源。

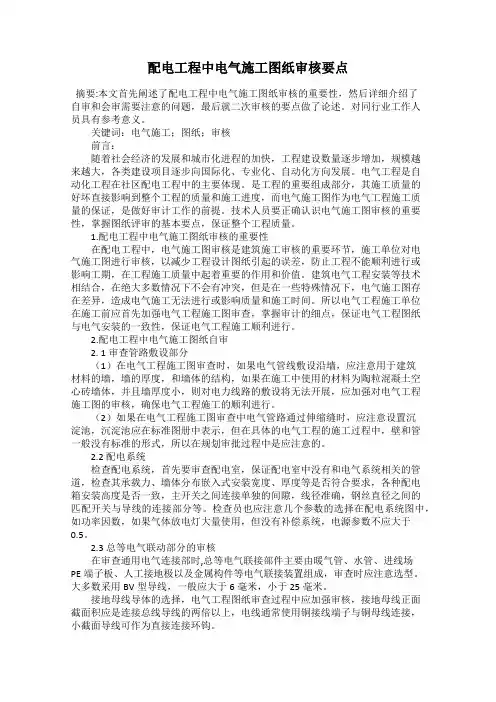

配电工程中电气施工图纸审核要点摘要:本文首先阐述了配电工程中电气施工图纸审核的重要性，然后详细介绍了自审和会审需要注意的问题，最后就二次审核的要点做了论述。

对同行业工作人员具有参考意义。

关键词：电气施工；图纸；审核前言：随着社会经济的发展和城市化进程的加快，工程建设数量逐步增加，规模越来越大，各类建设项目逐步向国际化、专业化、自动化方向发展。

电气工程是自动化工程在社区配电工程中的主要体现。

是工程的重要组成部分，其施工质量的好坏直接影响到整个工程的质量和施工进度，而电气施工图作为电气工程施工质量的保证，是做好审计工作的前提。

技术人员要正确认识电气施工图审核的重要性，掌握图纸评审的基本要点，保证整个工程质量。

1.配电工程中电气施工图纸审核的重要性在配电工程中，电气施工图审核是建筑施工审核的重要环节，施工单位对电气施工图进行审核，以减少工程设计图纸引起的误差，防止工程不能顺利进行或影响工期，在工程施工质量中起着重要的作用和价值。

建筑电气工程安装等技术相结合，在绝大多数情况下不会有冲突，但是在一些特殊情况下，电气施工图存在差异，造成电气施工无法进行或影响质量和施工时间。

所以电气工程施工单位在施工前应首先加强电气工程施工图审查，掌握审计的细点，保证电气工程图纸与电气安装的一致性，保证电气工程施工顺利进行。

2.配电工程中电气施工图纸自审2. 1审查管路敷设部分（1）在电气工程施工图审查时，如果电气管线敷设沿墙，应注意用于建筑材料的墙，墙的厚度，和墙体的结构，如果在施工中使用的材料为陶粒混凝土空心砖墙体，并且墙厚度小，则对电力线路的敷设将无法开展，应加强对电气工程施工图的审核，确保电气工程施工的顺利进行。

（2）如果在电气工程施工图审查中电气管路通过伸缩缝时，应注意设置沉淀池，沉淀池应在标准图册中表示，但在具体的电气工程的施工过程中，壁和管一般没有标准的形式，所以在规划审批过程中是应注意的。

2.2 配电系统检查配电系统，首先要审查配电室，保证配电室中没有和电气系统相关的管道，检查其承载力、墙体分布嵌入式安装宽度、厚度等是否符合要求，各种配电箱安装高度是否一致，主开关之间连接单独的间隙，线径准确，钢丝直径之间的匹配开关与导线的连接部分等。

电气施工图审查要点电气施工图是指建筑物或设备电气装置的构造图，施工图中包括电气设备的布置图、接线图、控制柜图、配电箱图等图纸。

电气施工图作为电气工程施工的重要资料，需要经过审查才能确保其规范、安全、可靠。

本文将介绍电气施工图审查的要点。

一、电源及其电缆管道审查电源是任何电气设备运转的基础，电缆管道是对电源进行分配的支撑设施。

电源及其电缆管道的审查主要关注以下几个方面：1.电源类型：电源类型应符合建筑物或设备的实际需要，并在电气施工图中标注清楚，避免出现错误或混淆。

2.电压等级：无论是高压、中压还是低压电气装置，其电压等级应符合国家规定，并在电气施工图中注明。

3.电缆敷设：电缆敷设的路径、管径、弯曲半径、敷设深度等应符合相关标准，确保电缆安全敷设。

二、电气设备布置审查电气设备布置是指在建筑物或设备内部电气装置的位置布置，在电气施工图审查中，电气设备布置应符合以下要求：1.布置位置：按照安全要求，电气设备应在不易受到机械损伤或热源等影响的位置布置，并保证电气设备与其他设备之间有足够的距离。

2.布置间距：布置间距应符合国家标准及设计要求，并在电气施工图中标注清楚，以便施工人员参考。

3.防护措施：电气设备在布置时应采取必要的防护措施，如设置罩盖或防护栏，以避免触电危险。

三、接线图和控制柜布置审查在电气施工图审查中，接线图和控制柜布置也是重点审查的对象。

1.接线图：在接线图审查中，需要确认接线图符合国家标准，电线的截面积、最大电流以及其他重要信息应标注清楚。

2.控制柜布置：控制柜在布置时要考虑控制柜与其他设备之间的距离、电源线路、信号线路以及控制电缆的敷设等问题，以确保所有的设备和电气部件都可以正确连接，并可以安全、可靠地运行。

四、排插和电缆配线图审查1.排插：在排插的审查中，需要核实排插的位置、类型、数量等是否符合设计要求，并确认排插的大小、颜色、功能等是否正确。

2.电缆配线图：在电缆配线图审查中，需要确保电缆的类型、规格、长度等信息标注正确，电缆的布置、折弯、绑扎等是否符合标准，以及电缆的标注是否清晰、明了。

电气施工图审查要点[1]页码：第页共6 页1 审查内容1.1 设计文件审查1) 设计依据是否充分,是否有初步设计审查会议纪要、初步设计批文、建设单位对本专业施工图设计的要求及主管部门批文；2) 施工图设计深度是否满足施工要求；3) 签署、出图章及有关专业会签是否符合规定。

1.2 供配电设计审查1) 建筑工程的用电负荷等级,供电电压要求,继电保护措施,计费方式及供电电源的可靠性;2) 负荷计算、短路计算、电源引入方式、高低压配电系统工程、中性点接地方式、无功功率补偿方式；3) 变配电所的位置、设备布置及电气设备的选择；4) 自备发电机组的设置、设备选择、供电方式、运行要求。

1.3 用电安全审查1) 电气设计与建筑场所环境的配合；2) 配电线路与建筑分区的配合；3) 配电线路与保护电器的配合，用电设备的操作和控制系统的安全；4) 配电线路的系统形式和接地故障保护；5) 各种线路、管道的交叉处理；6) 用电设备的安全接地及接地形式、等电位联结措施；7) 过电压保护措施。

1.4 防雷设计审查1) 建筑物的防雷等级、防雷措施，防雷设备的选择；2) 防雷引下线的设置及防危险高压电的措施；3) 接地电阻值的要求，接地装置的选择、设备和防跨步电压、接触电压的措施。

1.5 防火设计审查页码：第页共6 页1) 建筑物的防火分类及消防措施；2) 火灾自动报警系统及消防联动系统的设置和选择；3) 火灾自动报警及消防设备的供电方式，末端双电源切换措施，应急照明、疏散照明的设置和电源配电方式；4) 建、构筑物的航空故障灯的设置要求；5) 消防电气线路和非消防电气线路的防火措施；6) 消防系统通信设施的位置。

1.6 弱电系统设计审查1) 电话通信系统的设计标准、技术措施和管线选择；2) 卫星天线和电缆电视系统的设计标准、技术措施和管线选择；3) 有线广播系统的设计标准、技术措施、设备选择和线路敷设；4) 闭路监视和安保电视系统的设计标准、技术措施、质量指标、设备选择和管线选择；5) 综合布线系统的结构及设计标准、技术措施和管线选择；6) 建筑设备监控的设计标准、技术措施和设备选型；7) 建筑智能化系统工程的设计资质、设计标准、供电电源级别及环境要求。

电气专业图纸审查标准及要点电气图设计审查要点1.目的对电气专业设计施工图质量进行有效的控制，确保工程设计在满足国家规范.规定的前提下，作到安全.经济.具有较强的可操作性。

2. 范围适用于新建.改建.扩建的一般工业和民用建筑中通用性电气设计审查。

3. 职责电气施工图设计检查由项目部负责管理，其他相关部门参与实施工作。

4. 内容4.1 检查依据4.1.1 中华人民共和国国家标准《建筑内部装修设计防火规范》GB50222-954.1.2 中华人民共和国国家标准《建筑设计防火规范》GBJ16-87(97)4.1.3 中华人民共和国国家标准《高层民用建筑设计防火规范》GB50045-95（97）4.1.4 中华人民共和国国家标准《火灾自动报警系统设计规范》GB50116-984.1.5 中华人民共和国国家标准《供配电系统设计规范》GB50052-9519994.1.7 中华人民共和国国家标准《10KV及以下变电所设计规范》GB50053-944.1.8 中华人民共和国国家标准《低压配电设计规范》GB50054-954.1.9 中华人民共和国国家标准《建筑物防雷设计规范》GB50057-944.1.10 中华人民共和国国家标准《电力工程电缆设计规范》GB50217-944.1.11 中华人民共和国国家标准《3~110KV高压配电装置设计规范》GB50060-924.1.12 中华人民共和国国家标准《电力装置的继电保护和自动装置设计规程》GB50062-924.1.13 中华人民共和国国家标准《通用用电设备配电设计规范》GB50055-934.1.14 中华人民共和国国家标准《电气装置安装工程电梯电气装置施工及验收规范》GB50182-934.1.15 中华人民共和国国家标准《人民防空地下室设计规范》GB50038-944.1.16 中华人民共和国国家标准《工业与民用电力装置的接地设计规范》GBJ65-83GB50174-934.1.18 中华人民共和国国家标准《有线电视系统工程技术规范》GB50200-944.1.19 中华人民共和国国家标准《民用闭路监视电视系统工程技术规范》GB50198-944.1.20 中华人民共和国国家标准《工业电视系统工程设计规范》GBJ115-874.1.21 中华人民共和国国家标准《工业企业通信接地设计规范》GBJ79-854.1.22 中华人民共和国国家标准《工业企业通信设计规范》GBJ42-814.1.23 中华人民共和国国家标准《建筑与建筑群综合布线系统工程设计规范》GB/T50311-20004.1.24 中华人民共和国行业标准《工业企业程控用户交换机工程设计规范》CECS09:894.1.25 中华人民共和国行业标准《工业企业通信工程设计图形及文字符号标准》CECS37:914.2. 审查内容4.2.1 设计文件审查4.2.1.1 设计依据是否充分,是否有初步设计审查会议纪要.初步设计批文.建设单位对本专业施工图设计的要求及主管部门批文；4.2.1.2 施工图设计深度是否满足施工要求；4.2.1.3 签署.出图章及有关专业会签是否符合规定。

电⽓施⼯图审查要点讲解
作为⼀名电⽓⼯程师(技术员)，拿到1份电⽓施⼯图后，⾸要的⼯作就是对图纸仔细审核，为后⾯的材料计划、施⼯、结算⼯作做准备。

电⽓施⼯图纸审核直接影响到⼯程的进度、质量、成本及安全等，所以不可马虎⼤意。

那么，电⽓施⼯图审核要点有哪些呢?
1符合规范和规程要求
审核电⽓施⼯图的设计是否符合国家强制性条⽂及地⽅有关规范和规程的要求，尤其是设计深度是否达到了要求，与其他专业设计有⽆相互⽭盾的地⽅及是否存在影响使⽤功能的情况;审核电⽓配电⼲线图、系统图与详图是否有⽭盾。

2总容量是否满⾜使⽤要求
审核总容量及各回路的容量是否满⾜使⽤要求，电线、电缆的线径及保护管管径是否合理，是否已考虑今后扩容的需要，是否已考虑室外景观⼯程和⽔处理⼯程等的容量和接线位置。

3是否满⾜当地电⼒部门的要求
审核变电所(开关站)、配电间的⾯积、位置、⾼度、预留套管及电⼒进线⽅式，配电柜设置、计量柜(箱)位置等是否满⾜当地电⼒部门的要求;审核电⼒计量⽅式和配缆⽅式等是否满⾜当地电⼒部门的要求。

4⾛向设置的合理性
审核开关、插座、灯具、电表箱、配电箱、弱电箱位置的设置、分布、管线⾛向设置的合理性(下沉式卫⽣间底板内不能预埋灯具盒及其他盒⼦)。

5电阻测试点位置是否合理
审核室外是否预留了接地的电阻测试点，位置是否合理，⾼层建筑需审查是否有防侧击雷的措施。

6强、弱电井道的尺⼨是否合适
审核强、弱电井道的尺⼨是否合适，检修门的位置和朝向是否合理，建筑体管道和管道外壁的防⽔设计是否符合要求，是否配有详图。

7设备、桥架的布局是否合理
设备、桥架的布局是否合理，审核⼟建预留的吊装孔洞尺⼨是否满⾜设备的吊装需要;⼈防配电(或发电机)系统是否符合要求。

电气施工图审图要点一、引言在建筑工程中，电气施工图是不可或缺的一部分。

它涵盖了电气系统的设计原理、设备布置、线路敷设等重要信息。

审图是确保电气施工图的质量和合规性的关键步骤。

本文将详细介绍电气施工图审图的要点。

二、电气施工图审图的目的电气施工图审图的主要目的是发现和纠正施工图中可能存在的缺陷和错误，包括但不限于设计错误、违反规范、不符合实际需求等问题。

通过审图，可以确保电气系统的设计合理、安全、可靠，同时符合相关法规和标准。

三、电气施工图审图要点1、设计合理性：审图时应电气系统的设计是否合理。

这包括电源配置、负载分布、线路敷设等是否符合规范和实际需求。

同时，应考虑系统的可扩展性和可维护性。

2、图纸完整性：确保电气施工图中包含了所有必要的信息，如系统图、平面图、大样图等。

还应检查图纸中的标注、说明和细节是否清晰、完整。

3、设备选型：审图时应检查电气设备的选型是否合适。

这包括设备的功率、型号、规格等是否满足设计要求，同时应考虑设备的能效和环保性能。

4、线路敷设：检查线路的敷设方式是否合理，包括线路的走向、路由、敷设方法等。

同时，应线路的防护措施是否到位，以防止潜在的安全风险。

5、防雷接地：对涉及防雷接地的图纸，应检查防雷装置的布置、型号、规格是否符合规范。

同时，应确保接地装置的可靠性和安全性。

6、图纸合规性：检查电气施工图是否符合相关的法规和标准，如国家或地方的建设标准、消防规范等。

还应图纸是否符合环保、能效等方面的要求。

7、图纸可读性：良好的图纸应清晰易懂，方便阅读和理解。

审图时应图纸的清晰度、标注的准确度以及图纸的整洁度。

四、审图流程1、详细阅读图纸：仔细阅读电气施工图，了解设计意图和细节。

2、检查图纸完整性：确认图纸是否完整，包括必要的系统图、平面图、大样图等。

3、检查设计合理性：评估电气系统的设计是否合理，考虑实际需求和未来的扩展性。

4、检查设备选型：核实设备选型是否满足设计要求，同时考虑能效和环保性能。

项目名称：
单体名称：
电气施工图审查要点
说明：
1. 本审查要点适用于住宅类项目，酒店、写字楼等项目可参照使用。

2. 常规审查是为保证施工图质量所作的基本审查项目。

3. 重点审查是结合以往项目经验易出现问题的项目，或一旦出现问题会引起严重后果的项目。

4. 本要点审查责任人为给电气专业工程师，项目组长对规定内容必须进行审查。

5 . 跨专业交叉互审部分，给电气专业需协同其他专业工程师对照其他专业图纸进行审查，对
有问题的部分需协调解决。

第一部分总则
第二部分电气总平面图
第三部分变、配电房设计图
第四部分动力、照明及防雷设计图
第五部分弱电及消防监控设计图。

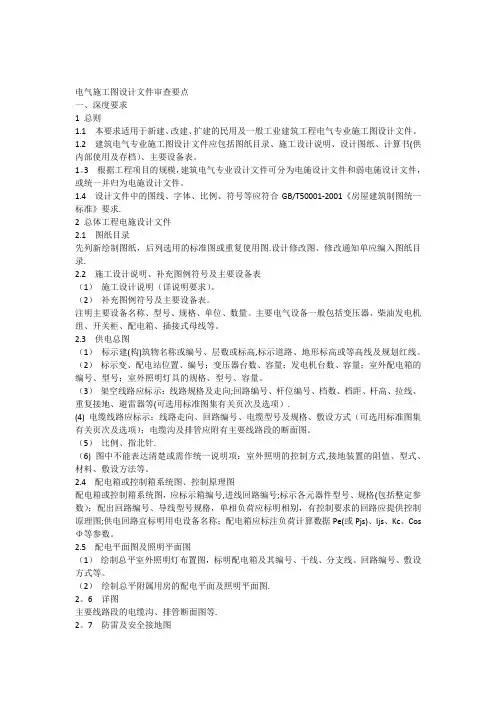

电气施工图设计文件审查要点一、深度要求1 总则1.1本要求适用于新建、改建、扩建的民用及一般工业建筑工程电气专业施工图设计文件。

1.2建筑电气专业施工图设计文件应包括图纸目录、施工设计说明、设计图纸、计算书(供内部使用及存档）、主要设备表。

1。

3根据工程项目的规模，建筑电气专业设计文件可分为电施设计文件和弱电施设计文件，或统一并归为电施设计文件。

1.4设计文件中的图线、字体、比例、符号等应符合GB/T50001-2001《房屋建筑制图统一标准》要求.2 总体工程电施设计文件2.1图纸目录先列新绘制图纸，后列选用的标准图或重复使用图.设计修改图、修改通知单应编入图纸目录.2.2施工设计说明、补充图例符号及主要设备表（1）施工设计说明（详说明要求）。

（2）补充图例符号及主要设备表。

注明主要设备名称、型号、规格、单位、数量。

主要电气设备一般包括变压器、柴油发电机组、开关柜、配电箱、插接式母线等。

2.3供电总图（1）标示建(构)筑物名称或编号、层数或标高,标示道路、地形标高或等高线及规划红线。

（2）标示变、配电站位置、编号；变压器台数、容量；发电机台数、容量；室外配电箱的编号、型号；室外照明灯具的规格、型号、容量。

（3）架空线路应标示：线路规格及走向;回路编号、杆位编号、档数、档距、杆高、拉线、重复接地、避雷器等(可选用标准图集有关页次及选项）.(4) 电缆线路应标示：线路走向、回路编号、电缆型号及规格、敷设方式（可选用标准图集有关页次及选项）；电缆沟及排管应附有主要线路段的断面图。

（5）比例、指北针.（6) 图中不能表达清楚或需作统一说明项：室外照明的控制方式,接地装置的阻值、型式、材料、敷设方法等。

2.4配电箱或控制箱系统图、控制原理图配电箱或控制箱系统图，应标示箱编号,进线回路编号;标示各元器件型号、规格(包括整定参数）；配出回路编号、导线型号规格，单相负荷应标明相别，有控制要求的回路应提供控制原理图;供电回路宜标明用电设备名称；配电箱应标注负荷计算数据Pe(或Pjs)、Ijs、Kc、Cos Φ等参数。

电气专业施工图审查要点1. 引言本文档旨在对电气专业施工图进行审查时的要点进行详细说明，以帮助审查人员全面、系统地审查电气施工图。

2. 安全要求电气专业施工图的审查首要考虑的是安全要求。

以下是一些常见的安全要求事项：•电气设备的接地和短路保护是否满足国家标准和相关规范要求。

•电气线路的额定负载是否符合实际需求，并且是否有合适的过载保护措施。

•施工图中是否明确标注了有关电气设备的安全间距要求，以保证工作人员的安全。

•配电箱、开关箱等电气设备的选型是否合理，并且是否满足相关安全要求。

3. 线路设计电气专业施工图的线路设计是审查的重点之一。

以下是一些相关要点：•施工图中是否详细标注了电气线路的走向、截面尺寸、材料等信息。

•线路的布线是否合理，是否避免了交叉干扰、干扰他线的情况。

•施工图中是否明确标注了电气线路的线路编号、起止点等关键信息，以便后续维护和管理。

•线路的接线方式是否符合国家标准和行业规范，是否便于排查故障和维修。

4. 设备安装施工图中的设备安装也需要审查。

以下是一些相关要点：•设备的安装位置是否合理，是否符合设备的操作要求和维护要求。

•施工图中是否明确标注了设备的安装尺寸、固定方式、连接方式等关键信息。

•设备的接线方式是否符合国家标准和行业规范，接线是否牢固可靠。

•施工图中是否明确标注了设备周围的安全距离和通风要求。

5. 照明系统电气专业施工图中的照明系统也需要审查。

以下是一些相关要点：•施工图中是否明确标注了照明设备的位置、型号、功率等关键信息。

•照明设备的布光效果是否符合设计要求，是否能够满足使用需求。

•施工图中是否明确标注了照明设备的开关位置、控制方式等关键信息。

•照明系统的安装是否符合相关的电气安全要求。

6. 地址系统电气专业施工图中的地址系统也需要审查。

以下是一些相关要点：•施工图中是否明确标注了地址设备的位置、型号、通信方式等关键信息。

•地址设备的连接方式是否符合规范要求，是否能够实现信息的正确传输。

变电站工程图纸审图要点摘要：本文从综合和重点区域两个角度出发介绍变电站工程审图重点，突出讲述土建与电气专业审图注意事项，并实例分析某工程电气图纸审图纪要。

关键词：变电站施工图纸审图重点0 序言近年来，胜利油田电力管理总公司围绕电网中、长远发展目标，持续优化各区电网运行方式，全面推进电网升压改造、优化调整重点项目建设，不断改善公司电网装备水平，每年都有三到五个变电站进行新建和改造。

工程建设数量的增加，同时也导致了施工图纸审查工作的繁忙。

施工图纸是工程施工的前提和依据，其质量高低也决定了工程质量高低，百密一疏，若施工图纸不详细、深度不够、各专业设计之间协调不力、设计与供货厂家未能良好的沟通，均会对图纸质量造成极大的影响。

若图纸深度、精确度达不到指导施工的根本作用，将会造成施工无序，成本结算不清，极易造成纠纷扯皮，甚至造成工程局部返工，耽搁工期，还有可能影响到工程投产后生产效率的高低。

图纸会审的深度和全面性将在一定程度上影响工程施工的质量、进度、成本、安全和工程施工的难易程度，为此施工图的审查工作责任重大，任务艰巨。

变电站是输电和配电的集结点，作为参建单位的施工单位、监理单位、建设、运行等单位，在审图时应熟悉设计图纸、领会设计意图，在专业审查的基础上组织各专业技术人员一起讨论、分析，核对各专业间的图纸，检查相互之间有无矛盾、漏项，并结合以往工程存在问题和要求，提出审图意见和建议，从而将因设计缺陷而存在的问题消灭在施工之前。

1 综述变电站工程图纸的审查程序是“做好专业图纸审查的同时，认真核对各专业图纸”。

在进行各专业图纸审查时，例如电气图纸，应先看设计说明，再看主接线图，最后按照电气流程由高压到低压逐一看下去，并不断前后结合查对，一旦发现有看不懂、找不到或前后矛盾的地方，往往就是图纸存在的问题，重点如下：1．1电气工程与土建图核对配电室平面布置、标高、预埋件、预留洞数量及位置等是否正确，核对电气图纸各设备安装尺寸是否与土建相应基础图纸一致，结合设备数量和布置情况核对接地布置、电缆沟布置是否齐全、合理，变电所平面尺寸、空间高度是否符合规范要求，防水、防火、防爆等方面考虑是否周到。
