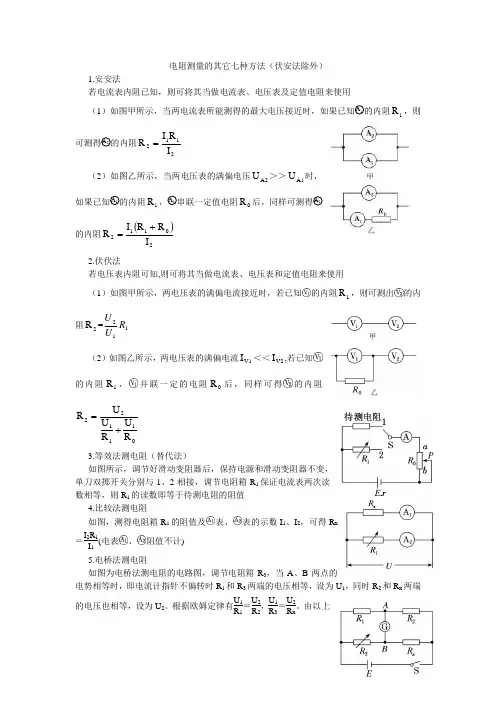

电阻测量的其它七种方法(伏安法除外)1.安安法若电流表内阻已知,则可将其当做电流表、电压表及定值电阻来使用(1)如图甲所示,当两电流表所能测得的最大电压接近时,如果已知的内阻1R ,则可测得的内阻2112I R I R =(2)如图乙所示,当两电压表的满偏电压A2U >>A1U 时,如果已知的内阻1R ,串联一定值电阻0R 后,同样可测得的内阻()20112I R R I R +=2.伏伏法若电压表内阻可知,则可将其当做电流表、电压表和定值电阻来使用 (1)如图甲所示,两电压表的满偏电流接近时,若已知的内阻1R ,则可测出的内阻2R =112R U U (2)如图乙所示,两电压表的满偏电流V1I <<V2I ,若已知的内阻1R ,并联一定的电阻0R 后,同样可得的内阻11122R U R U U R +=3.等效法测电阻(替代法)如图所示,调节好滑动变阻器后,保持电源和滑动变阻器不变,单刀双掷开关分别与1、2相接,调节电阻箱R 1保证电流表两次读数相等,则R 1的读数即等于待测电阻的阻值 4.比较法测电阻 如图,测得电阻箱R 1的阻值及表、表的示数I 1、I 2,可得R x=I 2R 1I 1(电表、阻值不计)5.电桥法测电阻如图为电桥法测电阻的电路图,调节电阻箱R 3,当A 、B 两点的电势相等时,即电流计指针不偏转时R 1和R 3两端的电压相等,设为U 1,同时R 2和R x 两端的电压也相等,设为U 2。
根据欧姆定律有U 1R 1=U 2R 2,U 1R 3=U 2R x。
由以上2A 1A 1A 1A 2A 甲乙甲乙两式解得x321R R R R =(R 1·R x =R 2·R 3),这就是电桥平衡的条件,由该平衡条件可求出被测电阻R x 的阻值6半偏法测电表内阻(1)半偏法测电流表内阻方法一:电路图如图所示,测量电流表的内阻,操作步骤: ①断开2S ,闭合1S ,调节1R ,使电流表读数等于其量程m I ; ②保持1R 不变,闭合2S ,调节2R ,使电流表读数等于m I 21,然后读出2R 的值,若满足1R >>A R ,则可认为A R =2R误差分析:当闭合2S ,总电阻减小,总电流(通过电源的电流)增大,大于原电流表的量程m I ,而此时电流表半偏,流经2R 的电流大于m I 21,比电流表半偏时电流大,则此时2R 的阻值比电流表的阻值小,测得的电流表内阻偏小。
测量电阻的7种方法电阻是电路中常见的元件,用于控制电流的流动和电压的降低。
为了准确测量电阻的数值,可以采用多种方法。
下面将介绍电阻的七种常用测量方法:1.电桥法:电桥法是一种常用于测量未知电阻值的方法。
它利用电桥平衡原理,通过调节已知电阻来达到桥路平衡,从而计算未知电阻的数值。
例如,使用韦氏电桥、韦恩电桥或均分电桥来测量电阻。
2.恒流法:恒流法利用电流电压关系来测量电阻。
通过将已知电流通过未知电阻中,测量其电压降,就可以计算电阻的数值。
常用的方法有串联电路法和并联电路法。
3.电压比较法:电压比较法是一种常见的测量电阻的方法。
它利用已知电阻和未知电阻在相同电流下产生的电压进行比较,从而计算未知电阻的数值。
4.电流比较法:电流比较法通过将已知电流分流,一部分经过已知电阻,另一部分经过未知电阻,再通过对比两个电压降,来计算未知电阻的数值。
5.桥式方法:桥式方法是一种常见的测量电阻的方法,它使用已知电阻和未知电阻之间的电压或电流差来计算未知电阻的数值。
常用的桥式测量方法有麦克斯韦电桥、维尔斯通电桥等。
6.综合法:综合法是一种结合多种测量方法的方法,用于测量特殊类型的电阻。
例如,用恒流法先测量电阻的大致数值,再用电桥法进行精确测量。
7.数字万用表法:数字万用表是一种集电压、电流、电阻、频率等多个测量功能于一体的仪器。
使用数字万用表可以直接测量电阻的数值,无需其他传统的测量方法。
这种方法简单、便捷,适用于快速测量电阻。
总之,以上是电阻的七种常用测量方法。
每种方法都有其适用的场景和测量精度。
根据实际情况选择合适的测量方法,可以提高测量电阻的准确性。
测量电阻方法电阻是电学中的重要参数,它是导体对电流的阻碍程度的度量。
在电路中,我们经常需要测量电阻的数值,以确保电路的正常运行。
下面将介绍几种常见的测量电阻的方法。
1. 万用表测量法。
万用表是一种常用的电工仪器,它可以用来测量电阻。
在使用万用表测量电阻时,首先需要将电路断开,然后将两个测量引线分别连接到电阻的两端,等待一段时间直到测量数值稳定,即可读取电阻的数值。
2. 电桥测量法。
电桥是一种精密的测量电阻的仪器,它可以用来测量较小的电阻值。
在使用电桥测量电阻时,首先需要将电桥调零,然后将待测电阻接入电桥电路中,调节电桥的平衡,最终可以通过电桥的示数来得到电阻的数值。
3. 伏安法测量法。
伏安法是一种通过测量电压和电流来计算电阻值的方法。
在使用伏安法测量电阻时,首先需要将待测电阻接入电路中,然后通过电压表和电流表分别测量电路中的电压和电流数值,最终可以通过计算得到电阻的数值。
4. 数字电桥测量法。
数字电桥是一种集成了数字显示和自动计算功能的电桥仪器,它可以用来测量电阻并直接显示结果。
在使用数字电桥测量电阻时,只需要将待测电阻接入电桥电路中,调节电桥的平衡,仪器会自动显示电阻的数值。
5. 示波器测量法。
示波器是一种用来观察电信号波形的仪器,它也可以用来测量电阻。
在使用示波器测量电阻时,可以将待测电阻接入电路中,通过观察电压波形的变化来间接得到电阻的数值。
总结。
以上介绍了几种常见的测量电阻的方法,每种方法都有其适用的场合和特点。
在实际工作中,可以根据需要选择合适的测量方法来进行电阻测量,以确保测量结果的准确性和可靠性。
希望本文对大家有所帮助。

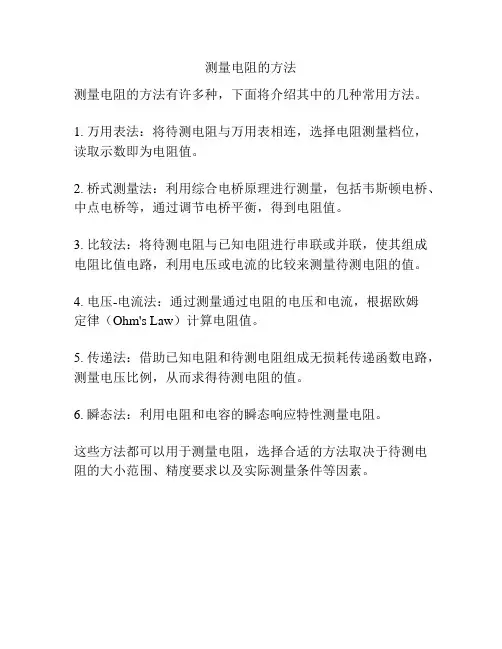

测量电阻的方法
测量电阻的方法有许多种,下面将介绍其中的几种常用方法。
1. 万用表法:将待测电阻与万用表相连,选择电阻测量档位,读取示数即为电阻值。
2. 桥式测量法:利用综合电桥原理进行测量,包括韦斯顿电桥、中点电桥等,通过调节电桥平衡,得到电阻值。
3. 比较法:将待测电阻与已知电阻进行串联或并联,使其组成电阻比值电路,利用电压或电流的比较来测量待测电阻的值。
4. 电压-电流法:通过测量通过电阻的电压和电流,根据欧姆
定律(Ohm's Law)计算电阻值。
5. 传递法:借助已知电阻和待测电阻组成无损耗传递函数电路,测量电压比例,从而求得待测电阻的值。
6. 瞬态法:利用电阻和电容的瞬态响应特性测量电阻。
这些方法都可以用于测量电阻,选择合适的方法取决于待测电阻的大小范围、精度要求以及实际测量条件等因素。
测电阻的方法有哪些
测量电阻的方法有以下几种:
1. 万用表法:使用万用表测量电阻,将待测电阻两端的引线连接到万用表的电阻测量档位上,读取测量结果。
2. 桥式测量法:使用电桥进行测量,将待测电阻与已知电阻组成电桥电路,通过调节电桥平衡,测量待测电阻的值。
3. 射频检测法:利用射频检查仪器对电路进行测量,通过测量电路的频率和功率变化,计算出电阻的值。
4. 超声测量法:利用超声波测量仪器测量电阻,通过测量超声波在电阻材料中的传播速度变化,计算出电阻的值。
5. 皮尔斯-戴维斯法:利用抵消法测量电阻,通过将待测电阻与标准电阻串联或并联组成电路,测量电路的电流或电压,计算待测电阻的值。
6. 温度测量法:利用温度测量仪器对电阻进行测量,通过测量电阻材料的温度变化,计算出电阻的值。
7. 斯表测量法:利用斯特藩斯电桥测量电阻,通过测量电桥两侧的电压差,计
算出电阻的值。
需要注意的是,不同的测量方法适用于不同的电阻范围和精度要求。
8种测电阻的方法及原理
1. 串联法测电阻原理:将未知电阻与已知电阻依次串联,通过测量串联电阻的电压和电流,利用欧姆定律推算出未知电阻的值。
2. 并联法测电阻原理:将未知电阻与已知电阻依次并联,通过测量并联电阻的电压和电流,利用欧姆定律推算出未知电阻的值。
3. 桥式测电阻原理:使用电阻桥电路进行测量,通过调节桥路平衡,使得平衡时电流或电压为零,从而推算出未知电阻的值。
4. 电容法测电阻原理:利用电容器充电和放电的特性,结合电阻和电容关系式,测量电容器充电或放电的时间,推算出未知电阻的值。
5. 瞬态法测电阻原理:通过在电阻上施加脉冲电压或电流,测量电阻上的响应信号,利用信号的幅度与电阻值之间的关系,推算出未知电阻的值。
6. 温度系数法测电阻原理:利用电阻器的温度系数特性,测量电阻器在不同温度下的阻值变化,推算出未知电阻的值。
7. 信号发生器法测电阻原理:使用信号发生器产生一定频率和振幅的信号,通过测量电阻器对信号的阻抗作出判断,推算出未知电阻的值。
8. 数字电桥法测电阻原理:利用数字电桥仪器进行测量,通过调节电桥平衡,测量电桥上的电阻差值,推算出未知电阻的值。
8种测电阻的方法及原理
测电阻的方法有很多种,以下列举8种常见的方法及其原理:
1. 电表测量法:使用电表测量电阻值,通过测量电流和电压的关系来计算电阻值。
电表将电流经过待测电阻后,测量电压的大小,再根据欧姆定律计算电阻值。
2. 桥式测量法:使用维尔斯通电桥或韦恩电桥等测量仪器进行测量。
通过调节桥路中的电流、电压或电阻,使桥路平衡,根据其平衡条件计算出待测电阻的值。
3. 相位差测量法:使用交流信号测量待测电阻的相位差。
相位差测量仪器将输入的交流信号分成两路,经过待测电阻和标准电阻后,再通过相位差计算待测电阻的阻值。
4. 双电压源法:在待测电阻两端接入两个不同电压源,通过测量两个电压源之间的电压差和流过待测电阻的电流,计算出电阻值。
5. 恒流法:通过串联一个恒定电流源和待测电阻,测量电压降,再根据欧姆定律计算电阻值。
该方法适用于较小的电阻值测量。
6. 差动测量法:通过测量两个电阻之间的电压差和电流,计算出待测电阻值。
该方法避免了测量电源电压的误差。
7. 瞬态法:待测电阻两端加一个瞬态电压源,测量电阻两端的电压响应时间,再根据响应时间计算电阻值。
8. 气体放电法:通过加大电压,使待测电阻发生放电,测量电流和电压的关系,计算电阻值。
这种方法通常适用于较高阻值的电阻。
测量电阻常用的6种方法一、伏安法测电阻是电学实验中常用的方法之一,可以用于测量未知电阻、电阻率和电表内阻等。
在实验中需要选择合适的电压表和电流表,并正确连线。
例如,在一个实验中,需要测量一个约为10Ω的电阻,可以选择电压表V1量程为6V,内阻约为2kΩ,电流表A1量程为0.6A,内阻约为0.2Ω,和滑动变阻器R1最大阻值为10Ω,最大电流为2A。
为了获得更精确的测量结果,需要测量多组数据,且两表读数大于量程一半。
二、伏伏法测电阻是一种常用的方法,可以在缺少合适的电流表时使用。
在实验中,可以使用已知内阻的电压表代替电流表。
例如,在一个实验中,需要测量一个约为600Ω的电阻,可以选择电压表V1量程为~500mV,内阻r1=1 000Ω,电压表V2量程为~6V,内阻r2约为10kΩ,和电流表A量程为~0.6A,内阻r3约为1Ω。
此外,还需要定值电阻R和滑动变阻器R,以及一个单刀单掷开关S和若干导线。
在测量中,需要保证两只电表的读数都不小于其量程的,并能测量多组数据。
的并联电路使用。
所以选择的电表是A12)实验原理图如下图所示:3)根据安安法测电阻的公式,可得到测量R x的表达式为:RxU1R+r1I2r2I1I2R本文介绍了两种电路测量方法,一种是伏安法测量待测电阻阻值,另一种是半偏法测量电表内阻。
伏安法测量待测电阻阻值时,采用外接法,改装的电压表电压量程为2.6 V,滑动变阻器采用分压式接法。
为了保证电表读数不得小于量程的三分之一,电表应选择A、B。
半偏法测量电表内阻时,先不连接变阻箱或将变阻箱阻值调为零,使电流表或电压表的读数调至满偏,然后再串联或并联上电阻箱,调节电阻箱的阻值,使电表示数为满偏刻度的一半,则认为电阻箱的阻值与待测的电流表或电压表电阻相等。
具体操作步骤如下:对于测量电流表内阻:1.将电阻箱的电阻调到零;2.闭合S,调节R,使电流表达到满偏;3.保持R不变,调节R,使电流表示数为满偏刻度的一半;4.由上得到电流表内阻RA=R。
电阻测量的六种方法
电阻的测量方法有哪些呢?
1.万用表测量法
把万用表转换开关拨至电阻挡(×1,×10,×100,×1K),选择适当的量程,两表笔短接后旋转调零旋钮使指针指在零刻线上,然后两表笔分别接触待测电阻的两端,从万用表指针所指的数值即可知道电阻值。
(注:电阻值等于指示数值乘以所选量程的倍数)
2.伏安法
器材:电流表、电压表、滑动变阻器、开关、电源、待测电阻和导线。
测量方法:用电压表测出待测电阻Rx两端的电压U,用电流表测出通过Rx的电流I,则Rx=U/I。
伏安法测电阻有内接法和外接法两种。
3.伏阻法
器材:电压表、阻值已知的定值电阻R0、阻值未知的电阻Rx、开关、电源和导线。
方法一、改接电表法:即通过移动电压表的位置来测量电阻。
方法二、开关通断法:即通过某些开关的闭合或断开,改变电路的连接情况来测量电阻。
4.安阻法
器材:电流表一个、阻值已知的定值电阻R0、开关、电源、待测电阻Rx和导线。
方法一、改接电表法:即通过改变电流表的位置来测电阻。
方法二、开关通断法:A.短路法;B.开路法;
5.安滑法
器材:电流表、已知最大阻值为R的滑动变阻器、开关、电源、待测电阻和导线。
6.伏滑法
器材:电压表、已知最大阻值为R的滑动变阻器、开关、电源、待测电阻Rx和导线。
测电阻的八种方法①最直接的测电阻方法——多用电表测量法直接用欧姆表测量电阻简单快捷,但由于欧姆表的刻度不均,误差较大,只能粗略测量电阻.②最基础的测电阻方法——伏安法电流表外接法和内接法电路:这是电流表和电压表内阻都未知的情况下将就使用,都有原理设计误差。
如果电流表内阻已知,就意味着电流表分压已知,那就用电流表内接法,不用判断(大内偏大),无原理误差。
如果电压表内阻已知,就意味着电压表分流已知,那就用电流表外接法,不用判断(小外偏小),无原理误差。
③最精确的测电阻方法——等效替代法电路如图:④最灵活的测电阻方法(1)——安安法安安法核心也是伏安法,只是用安培表代替伏特表,所以安培表内阻必须知道。
电路如图:⑤最灵活的测电阻方法(2)——伏伏法伏伏法核心也是伏安法,只是用伏特表代替安培表,所以伏特表内阻必须知道。
电路如图:⑥测电流表内阻的专用方法——电流半偏法电路如图:⑦测电压表内阻的专用方法——电压半偏法电路如图:⑧利用比例关系测电阻的方法——电桥法电路如图所示:实验中调节电阻箱R₃,当电流计读数为零时,A、B两点的电势相等,R₁和R₃两端的电压相等,设为U₁。
同时R₂和Rₓ两端的电压也相等,设为U₂.根据欧姆定律有:U₁/R₁=U₂/R₂,U₁/R₃=U₃/Rₓ。
解得R₁/R₂=R₃/Rₓ,这就是电桥平衡的条件,可求出被测电阻Rₓ的阻值。
拓展方法:①伏阻法:本质上也是伏安法为基础,因为没有电流表,所以就将已知电阻与未知电阻串联,用电压表分别测出两电阻的电压,用已知电阻电流代替未知电阻电流。
实验步骤:(a)S闭合测出R₀的电压为U₀; I = U₀ /R₀(b)再测出Rx的电压为Uₓ ; I=Uₓ/Rₓ(c)Rₓ= Uₓ×R₀/U₀原理设计误差:忽略了Rₓ真实电流大于测量电流,所以真实值小于测量值。
变式:若没有定值电阻R₀,有一个最大阻值为R₀的滑动变阻器,测出待测电阻Rₓ(有电压表)实验步骤(1)P到a时电压表的示数为U₁;(2)P到b时电压表的示数为U₂;(3)则Rx= U₂×R₀/ (U₁-U₂)②安阻法1.只有电流表(无电压表)如何测电阻电路图:实验步骤:(1)S闭合测出R₀的电流为I₀; U=I₀*R₀(2)在测出Rₓ的电流为Iₓ ; U=Iₓ*Rₓ(3)Rₓ= I₀*R₀/Iₓ改进方案一:实验步骤:(1)S1合,S2开电流表的示数为I₁;(U=I₁*Rₓ)(2)S2合,S1开电流表的示数为I₂;( U=I₂*R₀)(3)Rₓ= I₂*R₀/I₁改进方案二:实验步骤:(1)S1合S2开测出电流表的示数为I₁; U=I₁*Rₓ(2) S1、S2闭合测出电流表的示数为I₂; U=(I2₂–I₂) *R₀(3)则待测电阻Rₓ= ( I₂- I₁)R₀/ I₁2.若没有定值电阻R₀,有一个最大阻值为R₀的滑动变阻器,能否测出待测电阻Rₓ呢?(有电流表)实验步骤:(1)P到a时电流表的示数为Ia; U=Ia*Rₓ(2)P到b时电流表的示数为Ib; U=Ib*(Rₓ+R₀)(3)则Rx= Ib*R₀/(Ia-Ib)3.只有电流表和定值电阻串接测出待测电阻Rₓ实验步骤:(1)S1、S2合电流表的示数为I₁; U=I₁*Rₓ(2)S1合S2开电流表的示数为I₂; U=I₂*(Rₓ+R₀)(3)Rₓ=I₂*R₀/(I₁-I₂)。
