地下建筑结构(3)

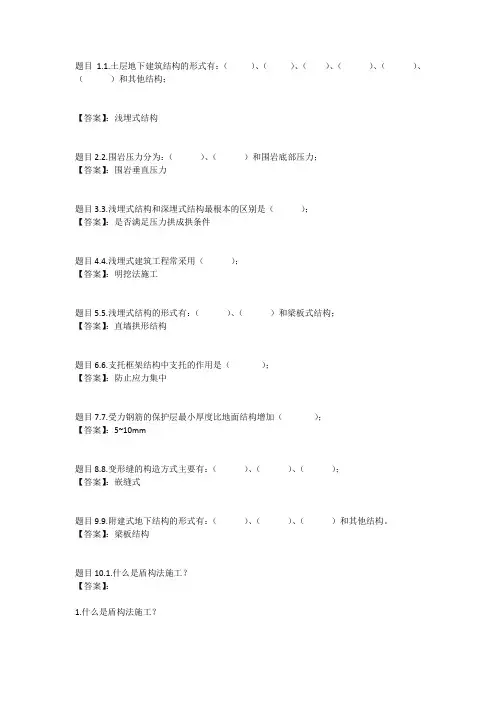

题目1.1.土层地下建筑结构的形式有：（）、（）、（）、（）、（）、（）和其他结构；
【答案】：浅埋式结构
题目2.2.围岩压力分为：（）、（）和围岩底部压力；
【答案】：围岩垂直压力
题目3.3.浅埋式结构和深埋式结构最根本的区别是（）；
【答案】：是否满足压力拱成拱条件
题目4.4.浅埋式建筑工程常采用（）；
【答案】：明挖法施工
题目5.5.浅埋式结构的形式有：（）、（）和梁板式结构；
【答案】：直墙拱形结构
题目6.6.支托框架结构中支托的作用是（）；
【答案】：防止应力集中
题目7.7.受力钢筋的保护层最小厚度比地面结构增加（）；
【答案】：5~10mm
题目8.8.变形缝的构造方式主要有：（）、（）、（）；
【答案】：嵌缝式
题目9.9.附建式地下结构的形式有：（）、（）、（）和其他结构。

【答案】：梁板结构
题目10.1.什么是盾构法施工？
【答案】：
1.什么是盾构法施工？。

《地下建筑结构》课程作业评讲（3）重庆电大城市建设工程学院郑金贵本次作业对应于教材第7章——第10章的内容。

我将后面的大题列举出来，供大家参考。

希望对大家的学习有所帮助。

下面文字，黑色的是问题与答案，其它颜色是说明和解释。

三、简答题1．逆作拱墙作为基坑支护中的一种新型挡土支护结构，具有哪些优点？（1）考核知识点：本题考查逆作拱墙的相关知识点。

（2）常见错误：逆作拱墙是基坑支护中的一种新型挡土支护结构，具有三方面的优点。

回答时要注意总结。

（3）答案要点：逆作拱墙的优点有：①受力合理，安全可靠。

②施工方便，节省工期。

③造价低。

2．锚喷支护设计与施工应遵循哪些原则？（1）考核知识点：本题考查锚喷支护设计施工的相关知识点。

（2）常见错误：锚喷支护设计与施工应遵循六个方面的原则，回答时不要遗漏了。

（3）答案要点：锚喷支护设计与施工应遵循的原则有：(1)采用各种措施，确保围岩不出现有害松动。

(2)调节控制围岩变形，在不进入有害松动的条件下适度发展，以便最大限度地发挥围岩自承能力。

(3)保证锚喷支护与围岩形成共同体。

(4)选择合理的支护类型与参数并充分发挥其功效。

(5)采取正确的施工方法。

(6)依据现场监测数据指导设计施工。

3．按照对于荷载处理方法的不同，荷载－结构模型可以分为哪三种?（1）考核知识点：本题考查荷载结构模型的分类。

（2）常见错误：注意审题，荷载结构模型的分类方式有好几种，而本题考查的是按照对于荷载处理方法的不同来分，只有三种。

（3）答案要点：按照对于荷载处理方法的不同，荷载－结构模型可以分为(1)主动荷载模型；(2)主动荷载加围岩弹性约束的模型；(3)实地量测荷载模式。

4．沉井的优点有哪些？（1）考核知识点：本题考查沉井的基本知识（2）常见错误：沉井的优点较多，教材中的内容也比较繁杂，同学们可以总结几个有代表性的优点回答。

此外还应注意与圆形沉管优缺点的比较。

（3）解题思路：概括讲有：沉井具有占地面积小、开挖不需围护、技术上操作简便、挖土量少、节约投资、施工稳妥可靠的优点。

地下建筑机构复习第一章衬砌结构的作用：承重和围护。

结构形式影响因素：受力条件、使用要求、施工方案。

结构形式：浅埋式结构、附建式结构、沉井结构、地下连续墙结构、盾构结构、沉管结构、桥梁基础结构、其他结构。

拱形结构的优点：1.地下结构的荷载比地面结构大，且主要承受垂直荷载。

因此，拱形结构就受力性能而言比平顶结构好。

2.拱形结构的内轮廓比较平滑，只要适当调整拱曲率，一般都能满足地下建筑的使用要求，并且建筑布置比圆形结构方便，净空浪费也比圆形结构少。

3.拱主要是承压结构。

适用于采用抗拉性能较差，抗压性能较好的砖、石、混凝土等材料构筑。

材料造价低，耐久性良好，易维护。

地下建筑与地面建筑结构的区别：1.计算理论、设计和施工方法。

2.地下建筑结构所承受的荷载比地面结构复杂。

3.地下建筑结构埋置于地下，其周围的岩土体不仅作为荷载作用于地下建筑结构上，而且约束着结构的移动和变形。

岩石地下建筑结构形式（一）拱形结构：1．贴壁式拱形结构：（1）半衬砌结构（2）厚拱薄墙衬砌结构（3）直墙拱形衬砌（4）曲墙拱形衬砌结构2．离壁式拱形衬砌结构（二）喷锚结构（三）穹顶结构（四）连拱隧道结构（五）复合衬砌结构第二章荷载种类：静荷载：是指长期作用在结构上且大小、方向和作用点不变的荷载。

动荷载：原子武器和常规武器的爆破冲击波；地震波作用下的动荷载。

活荷载：指在结构物施工和使用期间可能存在的变动荷载，其大小和作用位置都可能变化。

其他荷载：混凝土收缩、温度变化、结构沉降、装配误差等。

按其作用特点及使用中可能出现的情况分为以下三类：永久（主要）荷载、可变（附加）荷载和偶然（特殊）荷载。

软土地区浅埋地下工程采用“土柱理论”进行计算。

第三章弹性地基梁与普通梁的区别：1.超静定的次数是有限，还是无限。

2.普通梁的支座通常看作刚性支座，即略去地基的变形，只考虑梁的变形；弹性地基梁必须同时考虑地基的变形。

第四章国际隧协认为可将其归纳为以下四种模型：1.以参照已往隧道工程的实践经验进行工程类比为主的经验设计法；2.以现场量测和实验室试验为主的实用设计方法，例如以洞周位移量测值为根据的收敛—限制法；3.作用—反作用模型，例如对弹性地基圆环和弹性地基框架建立的计算法等；4.连续介质模型，包括解析法和数值法，解析法中有封闭解，也有近似解，数值计算法目前主要是有限单元法。

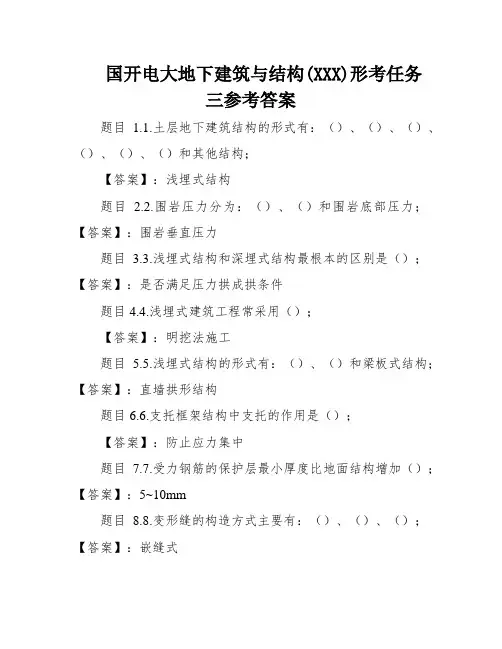

国开电大地下建筑与结构(XXX)形考任务三参考答案题目 1.1.土层地下建筑结构的形式有：（）、（）、（）、（）、（）、（）和其他结构；【答案】：浅埋式结构题目 2.2.围岩压力分为：（）、（）和围岩底部压力；【答案】：围岩垂直压力题目 3.3.浅埋式结构和深埋式结构最根本的区别是（）；【答案】：是否满足压力拱成拱条件题目4.4.浅埋式建筑工程常采用（）；【答案】：明挖法施工题目 5.5.浅埋式结构的形式有：（）、（）和梁板式结构；【答案】：直墙拱形结构题目6.6.支托框架结构中支托的作用是（）；【答案】：防止应力集中题目7.7.受力钢筋的保护层最小厚度比地面结构增加（）；【答案】：5~10mm题目8.8.变形缝的构造方式主要有：（）、（）、（）；【答案】：嵌缝式题目9.9.附建式地下结构的形式有：（）、（）、（）和其他结构。

【答案】：梁板结构题目10.1.什么是盾构法施工？【答案】：1.什么是盾构法施工？答：盾构法施工是一种较为先进的顶涵施工方法,是在保留传统顶涵施工,桥涵结构路侧预制工艺的基础上,对结构顶进支护方法进行了重大改革,将明挖开槽改为地下暗挖盾构支护,暗挖推进减低了施工对行车的影响。

盾构由钢柱、钢梁、盾壳、子盾构、液压推进系统、辅助机构六大部分组成。

装配在第一节框架桥前端的盾构,作为带土顶进时掘进面与路基的施工支护，同时也担负顶推导向。

题目11.2.基坑失稳的表现形式主要有：【谜底】：2.基坑失稳的表现形式主要有：答：（1）整体失稳破;（2）承载力不足导致的破坏；（3）基底滑动破坏；（4）基底潜、管涌；（5）渗流；（6）支挡结构破坏；（7）被动土压力丧失。

题目12.3.基坑工程设计内容？【答案】：3.基坑工程设计内容？答：环境调查和基坑安全等级确定；围护结构选型；。

第1章绪论1、地下建筑结构是修建在地层中的建筑物。

它可以分为两大类：一类是修建在土层中的；一类是修建在岩层中的；广义上讲，任何结构物都是修建在相应的介质中的2、地下建筑结构的作用（1）地下建筑结构，即埋置于地层内部的结构。

修建地下建筑物时，首先按照使用要求在地层中挖掘洞室，然后沿洞室周边修建永久性支护结构——即衬砌结构。

而内部结构与地面建筑的设计基本相同（2）作用：衬砌结构主要是起承重和围护两方面的作用。

承重，即承受岩土体压力、结构自重以及其它荷载的作用；围护，即防止岩土体风化、坍塌、防水、防潮等。

3、地下建筑与地面建筑结构的区别（1）计算理论、设计和施工方法（2）地下建筑结构所承受的荷载比地面结构复杂。

（3）地下建筑结构埋置于地下，其周围的岩土体不仅作为荷载作用于地下建筑结构上，而且约束着结构的移动和变形。

所以，在地下建筑结构设计中除了要计算因素多变的岩土体压力之外，还要考虑地下结构与周围岩土体的共同作用。

这一点乃是地下建筑结构在计算理论上与地面建筑结构最主要的差别。

第2章地下建筑结构的荷载1、掌握地下建筑结构所承受的荷载类型及其组合原则。

按存在状态可分为：静荷载、动荷载和活荷载等静荷载：又称恒载。

是指长期作用在结构上且大小、方向和作用点不变的荷载，如结构自重、岩土体压力和地下水压力等；动荷载：要求具有一定防护能力的地下建筑物，需考虑原子武器和常规武器（炸弹、火箭）爆炸冲击波压力荷载，这是瞬时作用的动荷载；在抗震区进行地下结构设计时，应计算地震波作用下的动荷载作用活荷载：是指在结构物施工和使用期间可能存在的变动荷载，其大小和作用位置都可能变化，如地下建筑物内部的楼地面荷载（人群物件和设备重量）、吊车荷载、落石荷载等。

地面附近的堆积物和车辆对地下结构作用的荷载以及施工安装过程中的临时性荷载其它荷载：使结构产生内力和变形的各种因素中，除有以上主要荷载的作用外，通常还有：混凝土材料收缩（包括早期混凝土的凝缩与日后的干缩）受到约束而产生的内力；各种荷载对结构可能不是同时作用，需进行最不利情况的组合。

地下建筑结构复习（地下空间 2 班）一1、地下建筑：修建在土层和岩层中的各种工程建筑物地下建筑结构：指埋置于地层内部的结构，包括衬砌结构和内部结构根据所处周围介质不同，地下建筑结构可分为三大类：a 岩层地下建筑结构（岩石地下建筑结构）：它是指修建在岩层（岩石）中的地下建筑结构物。

b 土层地下建筑结构：它是指修建在土层中的地下建筑结构物。

c 水下地下建筑结构：它是指修建在水底下的结构物。

2、衬砌：修建地下建筑物时，首先按照使用要求在地层中开挖空间（洞室），然后沿洞室周边修建永久性支护结构——即衬砌（与岩、土层直接接触的结构）作用：承重和围护作用3、地下建筑结构的横断面形状矩形结构：适用于工业、民用、交通等建筑物。

但直线构件不利于材料抗弯，故在地质条件较好、跨度较小或埋深较浅时常被采用。

圆形结构：当受到均匀径向压力时，截面内弯矩为零，这就能充分发挥混凝土结构拉压强度高的特性，故在淤泥质土层等类似承受静水压力的地质条件下应优先采用。

直墙拱形结构：当顶压较大时采用直墙拱形结构受力较为合理。

曲墙拱形结构：当顶压和侧压都较大时宜采用曲墙拱形结构。

4、地下建筑结构分类①浅埋式结构②隧道式结构③ 沉井（沉箱）结构④盾构法管片结构⑤地下连续墙结构⑥顶管结构⑦锚喷支护结构⑧矿山井壁结构⑨沉管结构5、地下建筑结构设计P5二1、荷载种类：永久荷载，又称静载：是指长期作用在结构上且大小、方向和作用点不变的荷载。

可变荷载，又称活载：是指在结构物施工和使用期间可能存在的变动荷载，其大小和作用位置都可能随时间变化。

偶然荷载又称动载：是指在结构物施工和使用期间不一定会出现，一旦出现，其值很大且持续时间很短的荷载。

最不利的荷载组合一般有以下几种情况：①静载② 静载+活载③静载+动载（原子爆炸动载、炮（炸）弹动载）2、荷载确定方法：使用规范，设计标准3、土压力计算土压力通常是指挡土墙后的填土因自重或外荷载作用对墙背产生的侧压力。

土压力分类：①静止土压力：挡土墙在压力作用下不发生任何变形和位移，墙后填土处于弹性平衡状态时，作用在挡土墙背的土压力②主动土压：力在土压力作用下，挡土墙离开土体向前位移至一定数值，墙后土体达到主动极限平衡状态时，作用在墙背的土压力③被动土压力：在外力作用下，挡土墙推挤土体向后位移至一定数值，墙后土体达到被动极限平衡状态时，作用在墙上的土压力4、经典土压力理论：库伦土压力理论，朗肯土压力理论朗肯土压力基本理论： 1.挡土墙背垂直、光滑 2. 填土表面水平 3. 墙体为刚性体库仑土压力基本假定： 1.墙后的填土是理想散粒体 2. 滑动破坏面为通过墙踵的平面3.滑动土楔为一刚塑性体，本身无变形朗肯与库仑土压力理论存在的主要问题朗肯土压力理论基于土单元体的应力极限平衡条件建立的，采用墙背竖直、光滑、填土表面水平的假定，与实际情况存在误差，主动土压力偏大，被动土压力偏小库仑土压力理论基于滑动块体的静力平衡条件建立的，采用破坏面为平面的假定，与实际情况存在一定差距（尤其是当墙背与填土间摩擦角较大时）5、围岩压力计算1）围岩压力的概念：指位于地下结构周围变形或破坏的岩层，作用在衬砌结构或支撑结构上的压力。

地下建筑构造根本知识1.1地下建筑的类型1)按使用功能分类：(1)工业建筑(2)民用建筑(3)交通建筑(4)水工建筑(5)矿山建筑(6)军事建筑(7)公用和效劳性建筑2〕按所处的地质条件和建造方式分类：(1)岩石中的地下建筑(2)土层中的地下建筑3〕按习惯称谓分类：单建式地下建筑；附建式地下建筑。

4〕按埋置深度分类：(1)当h/b≥a时为深埋地下建筑。

(2)当h/b<a时为浅埋地下建筑。

1.2.地下建筑构造的特点〔1〕自然防护力强；〔2〕受外界条件影响小；〔3〕受地质条件影响大；〔4〕需经通风、防排水、防潮、防噪声和照明等处理；〔5〕施工条件特殊1.3.地下构造可分为以下8类：1. 拱形构造这类构造的顶部横剖面均属拱形，主要有：〔1〕半衬砌〔2〕厚拱薄墙衬砌〔3〕直墙拱顶衬砌〔4〕曲墙拱顶衬砌〔5〕离壁式衬砌〔6〕装配式衬砌〔7〕复合式衬砌2.梁板式构造3．框架构造4．圆管形构造5．地下空间构造6.锚喷支护7．地下连续墙构造1.4 地下建筑构造的设计内容及计算原那么地下建筑构造的设计内容包括横向构造设计、纵向构造设计和出入口设计。

计算时通常沿纵向截取1m的长度作为计算单元，即把一个空间构造简化成单位延米的平面构造按平面应变进展分析。

横向构造设计主要分荷载确定、计算简图、内力分析、截面设计和施工图绘制等几个步骤。

特别是在软土地基和通过不良地质地段情况下，如跨活断层或地裂缝时，更需要进展纵向构造计算，以检算构造的纵向内力和沉降，确定沉降缝的设置位置。

从使用上讲，无论是平时或战时，地下建筑得出入口都是很关键的部位，设计时必须给予充分重视，应做到出入口及主体构造强度相匹配。

地下构造设计及计算应遵循的防空地下室及普通地下室的区别在于：防空地下室具有规定的设防等级，能够保障隐蔽人员的平安，而普通地下室在战时必须经过改造转换才能到达相应的防护能力。

对附建式地下构造的要求：根据核爆炸的杀伤因素〔冲击波、光辐射、早期核辐射、放射性沾染〕、化学武器及生物武器的杀伤作用确定。

地下建筑结构知识点总结上课补充知识点：名词解释：共同沟（地下综合管廊、地下综合体）：在城市地下建造一个隧道空间，将电力、通信、燃气、给排水等各种工程管线集于一体，设有专门的检修口、吊装口和监测系统，实施统一规划、统一设计、统一建设和管理。

地下建筑：分为两类，一类是修建在土层中的地下建筑结构；另一类是修建在岩层中的地下建筑结构。

地下建筑通常包括在地下开挖的各种隧道与洞室。

地下建筑结构：埋置于地层内部的结构。

流变包括：蠕变、松弛、弹性后效填空题：隧道按间距分为：1.分离式隧道2.小净距隧道3.连拱隧道4.大跨隧道浅埋暗挖法十八字方针：管超前、严注浆、短开挖、强支护、紧封闭、勤测量简答题：什么是明挖法？（了解）明挖法是指一种先将地面挖开，在露天情况下修筑衬砌，然后再覆盖回填的地下工程施工方法什么是暗挖法？（了解）暗挖法是即不挖开地面，采用在地下挖洞的方式施工什么是盖挖法？（了解）当地下工程施做时需要穿越公路、建筑等障碍物而采取的新型工程施工方法，是由地面向下开挖至一定深度后，将顶部封闭，其余的下部工程在封闭的顶盖下进行施工。

什么是盖挖顺做法？（可能考）挖到底再做主体结构（结合盖挖法的含义自己编）什么是盖挖逆作法？（可能考）边挖边做主体结构（结合盖挖法的含义自己编）第一章：绪论衬砌的定义：沿洞室周边修建的永久性支护结构衬砌的作用：衬砌结构主要起承重和维护作用。

承重，即承受岩土体压力、结构自重以及其他荷载的作用；围护，即防止岩土体风化、坍塌、防水、防潮等。

衬砌分类及适用条件：地下建筑结构断面形式：圆形、矩形、马蹄形、直墙拱形、曲墙拱形、多边形、扁圆形土层下地下建筑结构：浅埋式结构、附建式结构、沉井（沉箱）结构、地下连续墙结构、盾构结构、沉管结构、顶管结构等。

(后面所学的章节就是这些结构，这里可以做一个总述)岩层下地下建筑结构：（图本身没什么用，能够发散去想才有用）这里除了穹顶结构，其他结构在隧道工程中也有提及，书上都有，看看吧。

地下建筑结构三、简答题1．简述地下建筑的类型。

①按使用功能分类：工业建筑、民用建筑、交通建筑、水工建筑、矿山建筑、军事建筑、公用和服务性建筑。

②按所处的地质条件和建筑方式分类:岩石中的地下建筑、土层中的地下建筑。

③按适应称谓分类：单建式地下建筑、附建式地下建筑。

④按埋置深度分类：深埋地下建筑、浅埋地下建筑。

2．与地面建筑相比，地下建筑具有哪些特点？（1）自然防护力强；（2）受外界条件阻碍小；（3）受地质条件阻碍大；（3）需要通风、防排水、防潮、防噪声和照明等处理；（4）施工条件专门.3．简述地下结构的要紧形式地下结构的要紧形式有：（1）拱形结构包括有：A.半衬砌、B.厚拱薄墙衬砌、C.直墙拱顶衬砌、D.曲墙拱顶衬砌、E.离臂式衬砌、F.装配式衬砌、G.复合式衬砌。

(2)梁板式结构；(3)框架结构；(4)圆管形结构；(5)地下空间结构；(6)锚喷支护；(7)地下连续墙结构；(8)开式结构4．地下结构设计理论的进展能够划分为哪几个时期？各有什么特点？（1）刚性结构时期特点是那个时期的地下建筑物大差不多上用砖石等材料砌筑的拱形圬工结构，这类材料的抗拉强度专门低，为了保持结构的稳固，其截面尺寸通常专门大，结构受力后的弹性变形专门小。

刚性设计方法只考虑衬砌承担其围岩土所施加的荷载，没有考虑围岩自身的承载能力，也不计围岩对衬砌变形的约束和由此产生的围岩被动抗力，在一样情形下设计出的衬砌厚度偏大。

（2）弹性结构时期特点是现在期进展到了按共同变形理论运算地下结构，其优点在于它是以地层的物理力学特点为依据，并考虑了各部分地层沉陷的相互阻碍，在理论上比局部变形理论有所改进。

（3）连续介质时期特点是用连续介质理论较好地反映了支护与围岩的共同作用，符合地下结构的力学原理。

（4）现代支护理论时期特点是现在期进展到了喷射混凝土和锚杆被用于隧道支护，也兴起了一整套新奥地利隧道设计方法。

用新奥法设计的支护差不多上柔性的，能较好地适应围岩的变形。

地下建筑结构地下建筑结构1.衬砌结构主要起承重和围护作用2.地下建筑结构的形式主要由使用功能、地质条件、施工技术等因素确定。

3.地下结构的断面形式：矩形、梯形、多边形、直墙拱形、曲墙拱形、扁圆形、圆形。

地质较差时选圆形隧道，顶压大时用直墙拱形，大跨度时用扁圆形（仰拱式）4.地下建筑结构分为：浅埋式结构、附建式结构、沉井（沉箱）结构、地下连续墙结构、盾构结构、沉管结构、其他结构、5.岩石地下建筑结构形式主要包括：直墙拱形、圆形、曲墙拱形。

6.地下结构设计分为：初步设计和技术设计（包括施工图）两阶段。

7.技术细节的主要内容：1.计算荷载2.计算详图3.内容分析4.内力组合5.配筋设计6.绘制结构施工图7.材料、工程数量和工程财务预算。

8.荷载的种类按其存在的状态分：静荷载、动荷载、活荷载、其他荷载9.最不利荷载组合的几种情况：静载、静载与活载组合、静载与动载组合10.水土分算采用有效重度计算土压力，按静水压力计算水压力，然后两者相加；水土合算采用土的饱和重度计算总的水土压力11.影响围岩压力的因素：岩体的结构、岩体的强度、地下水的作用、洞室的尺寸与形状、支护的类型和刚度、施工方法、洞室的埋置深度、支护时间等12. f 是表征岩体属性的一个重要物理量，它决定岩体性质对压力拱高度的影响对松散体f =tanψ对粘性岩体f=tanψ+c/δ对岩性岩体f=0.01Rｃ13.温克尔假设：地层的弹性抗力与结构变位成正比14.结构可靠度指标В的物理意义：从均值到原点以标准差为度量单位的距离δｚ当β变小失效概率增大，当β变大失效概率减小15.浅埋式结构的形式：直墙拱形结构、矩形框架结构、梁板式结构16.沉箱（沉井）：不同形状的井筒或箱体，按边排土边下沉的方式使其沉入地下即沉井或沉箱17.承受核爆炸动载的结构不同于工业民用建筑结构的一个特点是结构允许出现一定的变形18.沉井的类型：按构造分为连续沉井和单独沉井；按平面形状分为圆形沉井、矩形沉井、方形沉井、多边形沉井19.沉井的组成部分：井壁（侧壁）、刃脚、内隔墙、封底和顶盖板、底梁和框架20.地下连续墙设计计算的主要内容包括：1.确定荷载，包括土压力和水压力等2.确定地下连续墙的入土深度3.槽壁稳定验算4.地下连续墙静力计算5.配筋计算、构件强度验算、裂缝开展验算、垂直接头计算21.连续墙的深度由入土深度决定连续墙入土比按地质条件不同取为0.7—1.0 连续墙的厚度根据连续墙不同阶段的受力大小、变形及裂缝控制要求决定22.地下连续墙与主体结构的结合方式：单一墙、重合墙、复合墙、分离墙23.地下连续墙的施工接头：1.直接连接构成接头2.使用接头管建成接头3.使用接头箱建成接头4.用隔板建成接头5.用预制构件建成接头24.混凝土管片的设计方法与要求：1.按照强度、变形、裂缝限制等要求进行验算2.确定衬砌结构几个工作阶段，提出各个工作阶段的荷载和安全质量指标要求，进行各个工作阶段和组合工作阶段的结构验算25.荷载的分类：基本荷载（地层应力、水压力、自重、上覆荷载的影响、地基抗力）、附加荷载（内部荷载、施工荷载、地震的影响）、特殊荷载（平行配置隧道的影响、接近施工的影响、其他）26.衬砌内力的计算方法：1.按自由变形的均质圆环计算内力2.考虑土壤介质侧向弹性抗力的圆环内力计算3.日本修正惯用法4.按多铰圆环计算圆环内力27.盾构法中接缝防水的基本要求：1.保持永久的弹性状态和具有足够的承压能力，使之适应隧道长期处于“蠕动”状态而产生的接缝张开和错动2.具有令人满意的弹性龄期和工作效能3.与混凝土构件具有一定的粘结力4.能适应地下水侵蚀28.沉管隧道的设计内容：总体几何设计、结构设计、通风设计、照明设计、内装设计、给排水设计、供电设计、运行管理施工设计等29.沉管结构类型：钢壳结构和钢筋混凝土沉管30.沉管管段内力计算在各不同阶段进行荷载组合的三种形式：1.基本组合2.基本组合+附加荷载3.基本荷载+偶然荷载31.沉管结构浮力设计的内容包括：干舷的选定和抗浮安全系数验算，其目的是最终确定沉管结构的高度和外廓尺寸32.顶管施工顶进力的包括：贯入阻力、摩擦阻力、管节自重产生的摩擦阻力课后思考题1,土压力可分为几种形式？其大小关系如何？答；静止土压力，主动土压力，被动土压力，被动.>静止>主动2简述围岩压力的概念及其影响因素答；围岩压力就是指位于地下结构周围变形或破坏的岩层，作用在衬砌结构或支撑结构上的压力影响因素：岩体结构，岩石强度，地下水的作用，硐室的尺寸和形状，支护的类型与强度，施工方法，硐室的埋置深度，支护时间3简述弹性抗力的基本概念？其值大小与那些因素有关？答：在靠边拱脚和边墙部位，结构产生向地层的变形，由于结构与岩体紧密接触，则岩土体将制止结构的变形，从而产生对结构的反作用，对这个反作用力习惯上称为弹性抗力其大小和分布规律决定于结构的变形和地层的物理力学性质4简述温克尔假定？答：地层的弹性抗力与结构变形成正比。

延安大学西安创新学院期末考试命题专用纸地下建筑结构试题卷参考答案及评分标准………………装…………………订……………线………………考试科目：地下建筑结构考试方式：开卷试卷类型：系部：建工系专业班级：土木工程1102 1103班学期：2014-2015学年第一学期一、问答题1.简述地下建筑结构的概念及其形式10s概念：地下建筑结构，即埋置于地层内部的结构，通常包括在地下开挖的各种隧道与洞室。

2s地下结构断面形式:矩形;梯形;多边形;直墙拱形;曲墙拱形，扁圆形;圆形 2s 土层地下建筑结构:浅埋式结构:附建式结构:沉井(沉箱)结构:地下连续墙结构:盾构结构:沉管结构:其他结构如顶管结构和箱涵结构 2s岩石地下建筑结构:(一) 拱形结构:1.贴壁式拱形结构。

半衬砌结构;厚拱薄墙衬砌结构;直墙拱形衬砌结构;曲墙拱形衬砌结构2.离壁式拱形衬砌结构 2s(二)喷锚支护; (三)穹顶结构(四)连拱衬砌结构; (五)复合衬砌结构 2s2.简述衬砌的结构形式、特点及适用条件12s1).就地灌注整体式混凝土衬砌 1s适用于矿山法施工，日围岩可以在短时间内稳定，也通用于采用明挖法施工的衬砌形式。

衬砌的表面整齐美观，进度快．质量容易控制。

模筑衬砌包括砖石衬砌、片石混凝土衬砌、钢筋混凝土和整体灌筑的混凝土衬砌。

2s2). 锚喷支护 1s常用于矿山法施工，它可以在坑道开挖后及时施设．因此．能有效地限制洞周位移保护作业人员的安全，避免局部产生过大的变形。

由于其为柔性结构，能有效地利用围岩的自承能力维持洞室稳定，其受力性能由于整体式衬砌。

2s3). 预制拼装衬砌 1s拼装衬砌由预制构件在现场拼装而成，一般为圆形，主要用于盾构法〔TBM )施工的隧道。

其支护特点有坚实稳固、作用快。

2s4). 复合式衬砌 1s复合式衬砌山两种以下不同构筑类型的结构所组成，通常用于山岭隧道新奥法施工的隧道)或城市地铁道暗挖法施工的区间隧道。

2s3.试述沉井的构造及各部位的作用8s井壁: 承受在下沉过程中各种最不利荷载组合(水土压力)所产生的内力。

2024年地下建筑结构裂缝的处理与防治原因分析：（1）设计因素：一般设计重视地下建筑墙板工程竖向结构的配筋和强度，忽略了横向的水平抗裂度配筋。

因墙体结构截面中各质点受力是不均匀的，收缩应力、温差应力的合力达到了混凝土抗拉极限强度，引起了塑性变形而裂缝；（2）选用的材料不当，如水泥的收缩大，石子的级配差，含泥量大；砂的粒径细；掺的外加剂质量低劣等。

由于商品混凝土的强度等级高，水泥用量大，用水量大，水化热引起的温度较高，当环境气温大幅度下降，在温差的作用下，新浇混凝土的线膨胀系数!c=10×10-6/℃，在降温时收缩而引起的拉应力随之增大。

混凝土墙体的表面积较大，干缩应力大于内部产生的约束力，形成干缩、收缩、温差的综合应力，大于混凝土的极限抗拉强度而产生裂缝；（3）违章作业：一是夏季高温施工无降温措施：混凝土拌和物入模温度大于35℃，当夜晚气温下降时产生的内外温差大而容易产生裂缝；二是冬期低温施工时没有保温措施，即当商品混凝土入模后，水泥水化热大幅度上升而环境气温在0℃左右，则墙板的外侧在低温下的收缩，产生裂缝。

三是浇筑方法不当，如采取泵送混凝土，不是分层浇筑，而是从一部分一次浇到顶，再移动铺料管再浇一段；混凝土拌合物的接头是竖向的，浇筑速度快，振捣不均匀，造成墙体混凝土不均质、各质点受力不均匀，便在应力处产生裂缝。

四是钢筋安装不标准，如间距不均匀、水平钢筋没有调直、且接头绑扎松驰，或保护控制不严，造成混凝土浇筑时碰撞使钢筋歪斜、受力不匀，容易产生裂缝。

特别是《地下工程防水技术规范》GB50108-xx对地下防水混凝土结构的迎水面钢筋保护层厚度作出不小于50mm的强制性规定实施以来，超长地下室混凝土结构裂缝问题的产生更加突出。

处理和防治措施：（1）地下建筑墙体的竖向裂缝：主要是混凝土的收缩、干缩、冷缩等综合应力作用下产生的裂缝，一般不影响承载能力，可用化学灌浆法处理。

处理的目的是封闭缝隙，防止渗漏水，使裂缝黏合恢复墙体的原有功能，并防止钢筋因裂缝破坏钝化膜而锈蚀的作用；（2）在地下建筑的外侧（即迎水面），全面检查灌缝质量，待浆液固化后，铲除墙表面的疙瘩，往裂缝处再贴高分子防水卷材，宽度为250mm左右。
