2020年中考物理 电学专项复习综合训练题及详细答案解析(1)

2020年中考物理 电学专项复习综合训练题及详细答案解析(1)

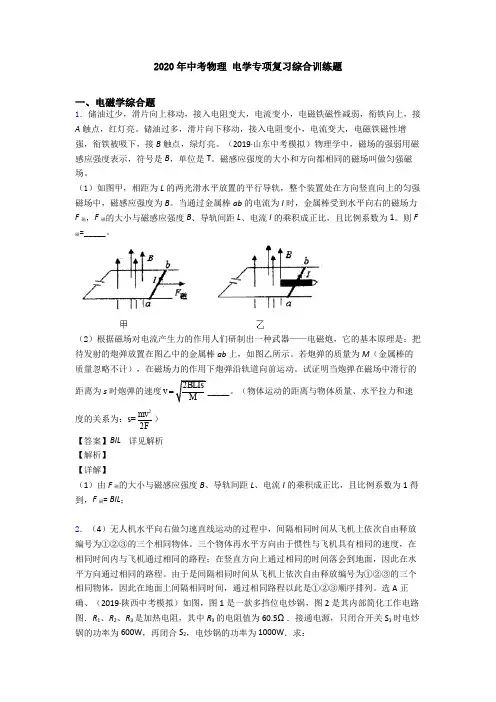

一、电磁学综合题

1．（3）水龙头放热水时，R1与R2并联，因并联电路中各支路两端的电压相等，且电路的总功率等于各用电器功率之和，电路消耗的总电功率：P热=P1+P2=21UR+22UR=2220V44+2220V242=1100W+200W=1300W。（2019·河南中考模拟）物理实验室用的电加热器恒温箱工作原理如图甲所示。控制电路电压为U1=9V的电源、开关、电磁继电器（线圈电阻不计）、电阻箱R0和热敏电阻R1组成；工作电路由电压为U2=220V的电源和电阻为R2=48.4Ω的电热丝组成．其中，电磁继电器只有当线圈中电流达到0.05A时，衔铁才吸合，切断工作电路；热敏电阻R1的阻值随温度变化关系如图乙所示．解答以下问题：

（1）电磁继电器实质是一个控制工作电路的___________；

（2）求电热丝工作时的功率__________；

（3）如果恒温箱的温度设定为80℃，求电阻箱R0应接入电路的阻值__________．

（4）若要恒温箱的设定温度低于80℃，电阻箱R0接入电路的阻值应调大还是调小？简述理由。_____

【答案】自动开关 1000W 110Ω 调小 详见解析

【解析】

【详解】

（1）电磁继电器的主要部件就是一个电磁铁，它是利用电磁铁磁性的有无来产生作用力，从而控制工作电路的，其实质就是一个电路来控制另一个电路的间接开关；

（2）电热丝工作时的功率：P=22UR=2(220V)48.4=1000W；

（3）如果恒温箱的温度设定为80℃，由图乙可知，热敏电阻的阻值R1＝70Ω，

由题知，此时控制电路的电流I＝0.05A，根据电阻的串联和欧姆定律，I=11URR，即：0.05A=9V70R，电阻箱R应接入电路的阻值：R＝110Ω；

2．R2= R总-R1=484Ω-48.4Ω=435.6Ω.（2019·天津中考模拟）（一）小泽发现：漆黑夜间上洗手间，很难摸到墻上开关，于是动手自制夜间照明电路。

器材：6V新蓄电池，规格为“2.5V0.5A”的新灯泡L、定值电阻R0、开关S、导线若干。

（1）请在图甲中以笔画线代替导线完成电路连接。要求：夜间闭合开关S，电压表显示电源电压，灯泡正常发光；白天断开开关S，电压表指针指零，灯泡熄灭。

（______）

（二）数月后，小泽发现：闭合开关S，灯泡发光，亮度有所下降。

（2）小泽猜想1：可能是长期使用，蓄电池用旧了导致电源的输出电压有所降低。闭合开关，如图乙所示，电压表显示旧蓄电池的输出电压为________伏。

小泽猜想2：可能是长期使用，灯泡自身发生了变化。因为他发现灯泡玻璃壳内壁发黑。灯泡玻璃壳内壁发黑是由于钨丝发生________（填所选项的字母）。

A．先升华后凝华B．先汽化后液化 C．先熔化后凝固 D．先升华后凝固

（三）小泽用该旧蓄电池探究、绘制旧灯泡的I—U图像。

（3）请在图内中以笔画线代替导线完成电路，要求：闭合开关前，滑动变阻器的滑片P应置于A端。

（______）

（4）请根据图丁将实验⑥的电流表的示数填入表格，并根据实验表格在图戊中画出旧灯泡的I—U的图像。

实验序号 ① ② ③ ④ ⑤ ⑥

U/V 0 0.5 1 1.5 2 2.5

I/A 0 0.18 0.28 0.34 0.38 __

（______）

【答案】详见解析 4.5 A 详见解析 0.4 详见解析

【解析】

【分析】 根据题中“于是动手自制夜间照明电路”可知，本题考查电路的连接、电表读数、物态变化、以及I-U图象。根据电压表的使用规则和滑动变阻器的连接方式连接电路，根据量程和分度值读出电压表和电流表的示数，根据描点法画出图象。完成解答。

【详解】

（一）（1）闭合开关S，灯泡正常发光，电压表显示电源电压，说明电压表可并联在电源两端或并联在灯泡和定值电阻的两端；断开开关S，灯泡熄灭，电压表指针指零，说明电压表并联在灯泡和定值电阻的两端，电源电压为6V，所以电压表选用0~15V量程，实物连接如下：

（二）（2）由图乙可知，电压表使用0~15V量程，分度值为0.5V，示数为4.5V；

灯泡的钨丝在温度较高时会直接变成气体，发生了升华现象；当钨蒸气遇到冷的玻璃泡内壁时，又会直接变成固体附着在灯泡上，发生了凝华现象。即先升华后凝华，故选A。

（三）（3）滑动变阻器的接线柱应一上一下串联电路中，闭合开关前，滑动变阻器的滑片P应置于A端，即最大值端，所以应将B接线柱接入电路中，电路图如下：

（4）由图丁可知，电流表选用0~0.6A量程，分度值为0.02A，示数为0.4A；

根据实验数据，描点连线画出旧灯泡的I-U图象，如图所示：

3．（2）由物体运动的距离与物体质量、水平拉力和速度的关系得到：s=222mvMvFF磁，F磁= BIL，得到s=22MvBIL，v=2BILsM。（2019·山西中考模拟）阅读短文，回答问题：

开天辟地薪火相传

180万年前，黄河中游的早期猿人点燃了人类文明的第一把圣火；180万年后的今天，我们站在同样的地方﹣﹣山西省运城市西侯度遗址，采集万众瞩目的“第二届全国青年运动会”圣火，正式开启了二青会火炬传递征程!

圣火采集：2019年3月28日上午，一缕阳光透过遗址洞穴顶部的条缝隙射进采火洞，照射在凹面镜上，会聚到采火器中，火苗渐起引燃采火棒，如图甲，其原理图如图乙。之后顺利点燃采火盆，圣火采集圆满成功。

火炬传递：二青会火炬名为“山河”，如图丙，选用电解铝材质，其质量仅为1.2kg，设计上融合了山西的历史、地理、文化等元素。二青会网络火炬传递采用最前沿的AR技术，首创微信小程序传递方式，任何人通过微信账号即可登录5月4日，途经33个省级站点传递后，二青会圣火再次抵达山西运城，与实体火炬传递同步，直到8月18日开幕式传递结束，是史上历时最长的一次网络火炬传递AR技术是利用计算机生成一种逼真的虚拟环境，通过传感设备使人“身临其境”，用户通过AR拍照、AR扫一扫、限时跑步、趣味游戏和答题等方式进行网络火炬传递，其中最受欢迎的AR拍照，可以实现“人+传递站点背景图+吉祥物”的合影，如图丁从古朴大气的圣火采集，到网络火炬传递方式的创新，都体现了传承与创新的完美结合。开天辟地，薪火相传，青春不息激发时代新人开启奋斗新征程!

（1）电视机前的观众通过卫星转播收看圣火采集仪式直播，这是通过_____（选填“超声波”或“电磁波”）传递信号的；

（2）如图乙，一束射向O点的光线经凹面镜反射后，射入采火器B点，请在图中画出反射光线，并通过作图确定镜面的位置（研究单条光线时可将凹面镜的一小段近似看成平面镜）；

（________）

（3）如图丁中的合影背景是计算机生成的一种_____环境，首创微信小程序网络传递的好处是_____（写出一条）；

（4）如图丙的火炬选用电解铝材质，大大减轻了它的质量请你用所学的物理知识解释其中的道理。_____

【答案】电磁波 虚拟 人人都可以参与 详见解析 【解析】

【详解】

（1）世界各地的观众通过卫星的实况转播欣赏了比赛直播，卫星通信是通过电磁波来传递信号的；

（2）连接OB，OB光线为反射光线，由光反射定律可知，反射角等于入射角，所以先做出反射光线与入射光线的夹角的平分线，过入射点作这个角平分线的垂线，可以得到平面镜的位置，如下图所示：

（3）合影背景是计算机生成的一种虚拟环境，微信小程序网络传递可以让人人都可以参与；

4．。（2019·广东中考模拟）如题1图所示电路，电源电压恒定。闭合开关，当滑动变阻器R2的滑片P从最右端滑到最左端的过程中，R1的I﹣U关系图象如图所示，求：

（1）R2的最大阻值；

（2）滑动变阻器的滑片位于中点时，V2的示数；

（3）在图2中画出滑片从最右端滑到最左端过程中A与V2示数的I﹣U关系图象。 【答案】（1）40Ω；（2）9V；（3）见解答。

【解析】

【详解】

由电路图可知，R1、R2串联，电压表V1测R1的电压，电压表V2测R2的电压，电流表测电路中的电流，已知R1的I﹣U关系图象如图2所示。

（1）当滑片P位于最左端时，只有R1工作，电路中的电流最大，由图象可知最大电流I1＝0.9A，此时R1的电压为18V，则电源电压：U＝U1＝18V，R1的阻值：11118V=20Ω0.9AURI ；由图知，当滑片P位于最右端时，R1与R2的最大阻值串联，电路中电流最小为I2＝0.3A，此时R1的电压为6V，则R2两端电压为：U2＝U﹣U1′＝18V﹣6V＝12V，由欧姆定律可得，R2的最大阻值：22212V=40Ω0.3IRU；

（2）当滑片处于中点时，滑动变阻器连入电路的阻值为20Ω，则串联电路的总电阻：R串＝R1+R2′＝20Ω+20Ω＝40Ω，此时电路中的电流为：串18V==0.45A40ΩUIR，此时R2两端的电压：22UIR ＝0.45A×20Ω＝9V，即V2表的示数为9V；

（3）当滑片在最左端时V2的示数为0，此时电流最大0.9A，根据题（1）中的计算可知，滑片在最右端时V2的示数为12V，此时电流是0.3A，当滑动变阻器R2的滑片P从最右端滑到最左端的过程中，滑动变阻器接入电路的电阻减小，电路电流减小，电流表示数减小，由11=UIR 可知，定值电阻R1两端电压减小，由串联电路的电压规律可知，滑动变阻器的电压U2减小，因U1线性变化，则U2也是线性变化的，在坐标系中描出（0V，0.9A）、（12V，0.3A）两个点，用直线连接即可，则滑片从最右端滑到最左端过程中A与V2示数的I﹣U关系图象如下：

5．（4）使用时把悬挂在绳子末端的重物提至灯的顶端，因此悬挂的高度有一定的局限性。同时，功率小；供电时间短；不能持续供电。（2019·河北中考模拟）阅读短文并回答下列问题。

磁悬浮列车

磁悬浮列车（如图所示）利用磁极间的相互作用使车体完全脱离轨道，悬浮在距离轨道约lcm处行驶。它行驶时和电动机的工作原理完全相同。只是把电动机的“转子”安装在列车上，将电动机的“定子”安装在轨道上，当向轨道这个“定子”输电时，通过通电线圈受到磁场力的作用，使列车就像电动机的“转子”一样被推动着向前运动。当列车运行在曲线或坡道上时，控制系统通过改变电磁铁中的电流达到控制运行的目的。

（1）磁悬浮列车开动时能够悬浮在轨道上是因为______________。车体完全脱离轨道，可以大大减小车体与铁轨之间的____________力。

（2）当磁悬浮列车运行路线是曲线时，通过改变_______中的电流来达到控制运行的目的。

（3）磁悬浮列车在铁轨上行驶的工作原理是___________。

【答案】磁极之间的相互作用 摩擦 电磁铁 通电线圈（或导体）在磁场中受到力的作用

【解析】

【详解】

（1）根据短文知道，磁悬浮列车利用磁极之间的相互作用，即“同名磁极相斥，异名磁极相吸”的原理，使车体完全脱离轨道，悬浮在距离轨道约1厘米处，这样可以大大减小车体与铁轨之间的摩擦力；
