第五章 技术要求

序号 名称内容 品牌型号 参数说明 单位 数量

1 高清红外网络球机 采用130万像素CCD 18X日立一体化高清数字机芯；

最大分辨率960P@15fps，支持720P@25fps；

支持18倍光学变倍，12倍数字变倍；

支持宽动态，超低照度，夜视性能卓越；

内置20颗欧司朗第三代红外阵列灯，红外照射距离180-200m；

手动水平控制速度：0.01-400度/s无级变速，低速运行平稳；

水平360°连续旋转，垂直-5°-185°自动翻转； 台

2 高清网络红外摄像机 Cortex-A9架构，最高处理能力800Mhz

支持全实时960P，最高分辨率1280×960

支持帧级宽动态，动态范围高达120dB以上

支持强光抑制、背光补偿功能

3.3-12mm高清手动变焦镜头，ICR双滤切换

有效红外距离30-50米 台

3 高清红外网络球机 采用130万像素CCD 18X日立一体化高清数字机芯；

最大分辨率960P@15fps，支持720P@25fps；

支持18倍光学变倍，12倍数字变倍；

支持宽动态，超低照度，夜视性能卓越；

内置20颗欧司朗第三代红外阵列灯，红外照射距离180-200m；

手动水平控制速度：0.01-400度/s无级变速，低速运行平稳；

水平360°连续旋转，垂直-5°-185°自动翻转； 台

4 200万像素高清网络红外高速球 采用索尼327万有效像素，Exmor COMS高清一体化机芯

最大分辨率1080P@30fps；

支持20倍光学变倍，12倍数字变倍；

支持超宽动态，超低照度，夜视性能卓越；

内置20颗欧司朗第三代红外阵列灯，红外照射距离180-200m；

手动水平控制速度：0.01-400度/s无级变速，低速运行平稳；

水平360°连续旋转，垂直-5°-185°自动翻转 台

5 高清解码器 能够兼容大华、海康、天地伟业等厂家的主流IPC及等监控设备

8路高清智能网络矩阵 HDMI输出单机最大支持16路720P或者32路D1或者64路CIF同时解码功 耗 450W（单机）视频输入 前端设备IP连接数量不少于10000路视频输出 8路DVI 最大分辨率 1920*1200音频输出 1路线路输出 台

6 Easy7 CMS服务器 CPU：CPU:Intel(R)Xeon(R)****************（四核）

内存：8.0G

硬盘：根据系统功能分配配备，至少80G满足基本系统安装需求；

网卡：Intel(R) 82574L Gigabit Network Connection（双网卡）

操作系统：RedHat Enterprise Linux AS5.4 台

7 Easy7代理服务器 CPU:Intel(R)Xeon(R)****************（四核）

内存：4.0G

硬盘：根据系统功能分配配备，至少80G满足基本系统安装需求；

网卡：Intel(R) 82574L Gigabit Network Connection（双网卡）

操作系统：RedHat Enterprise Linux AS5.4Proxy 代理转发服务器是高性能视频监控平台系统的组成单元，集视频代理转发、报警信息代理转发、目录服务管理功能于一身，与高清混合矩阵、CM 台 8 控制键盘 TC-5820B全功能网络键盘可以配合全系列智能网络矩阵、主流嵌入式DVR和主流快球使用，具有集成度高、功能全面、性能稳定、操作简便等优点 台

9 专业软件 平台软件（500点） 纯软件模块，支持500路前端视频接入，最大扩容接入1万路视频接入，基于WEB配置管理，提供权限、接入、报警、联网、客户端、报表等多种功能单元；支持视频显示、录像归档、信息分发、报警联动、权限认证、网络安全、资源管理、后台任务等多种策略；包含WEB服务/用户权限/设备管理/报警处理等单元。 套

10 网络存储型NVR 3U 16盘位网络存储设备支持直连业内主流编码设备，实现视频数据直接下载支持手动录像、自动定时录像、视频移动录像、报警联动录像、视频丢失报警录像、循环录像和报警预录功能支持分布式存储，集中式管理机制支持通过网络远程调用历史图像信息，回放时支持暂停、播放、停止、慢放、快放、拖动以及循环播放等操作，支持回放时图像抓拍功能、提供统一的IP SAN、NAS特性，融合FC SAN功能内置4GB告诉缓存，可扩展至48GB、标配2个千兆以太网接口，最大可扩展至10个，支持万兆网络连接单机最大容量32TB支持 台

11 硬盘 希捷 希捷 Barracuda ES 企业级2T硬盘 - 用于IPSAN、NAS、NVR等网络存储设备 个

12 服务器机柜 宽600*深9000*高2000 台

13 控制台 深600*宽1200*高930，钢木结构 台

14 控制主机 （i5 2400/4GB/1TB）CPU 系列：英特尔 酷睿i5 2代系列（Sandy Bridge） CPU

型号：Intel 酷睿 i5 2400 CPU频率：3100MHz 最高睿频：3400MHz 总线：5.0GT/s

纠错 三级缓存：6MB 核心代号：Sandy Bridge 核心数：四核心 制程工艺：32nm

存储设备 内存容量：4GB 内存类型：DDR3 1333MHz 硬盘容量：1TB 硬盘描述：7200转，SATA 光驱类型：DVD刻录机 光驱描述：支持DVD Super 个

15 落地控制箱 定做 1200*600*600（稳压器1000W、漏电保护器，断路器、电源插板） 台

16 监控立杆壁挂箱 定做 300*400*240、（漏电保护器，断路器、电源插板） 台

17 网络电源二合一防雷器 220V电源、网络二合一防雷器 个

18 交换机 千兆以太网交换机\三层 10/100/1000Mbps \支持堆叠支持MFF \非模块化\支持4K个VLAN 支持 台

19 交换机 10/100BaseT(X)（RJ45）；多种光电口灵活配置，高度集成，弹性设计；支持设备掉电继电器告警；多种通用电源输入24/48 VDC或110/220 VDC/VAC；工作温度范围-40℃～85 ℃；可选DIN卡轨、壁挂式安装方式；坚固的工业级外壳IP40防护等级，适用于各种工业应用环境 台

20 交换机 工业1000兆交换机,最多支持8个千兆电口；可组建千兆光纤冗余环网，相切环、相交环等；支持冗余环网保护BD-EAPS（切换时间<50ms）,RSTP/STP；多种光电口灵活配置，高度集成，弹性设计；支持QoS、VLAN、IGMP Snooping/GMRP等管理功能；多种通用冗余电源输入24/48 VDC或110/220 VDC/VAC；可支持电源掉电远程软硬件告警；工作温度范围-40℃～85 ℃；支持LLDP(Link Layer Discovery

Protocol)链路层发现协议，检索网络设备拓扑 台 21 光纤收发器 符合IEEE802.3 10Base-T、100Base-TX、100Base-FX标准；MDI/MDI-X自适应，10M/100M速率自适应；支持全/半双工自适应，点对点全透明传输； 对

22 光纤收发器（插卡式) 符合IEEE802.3 10Base-T、100Base-TX、100Base-FX标准；MDI/MDI-X自适应，10M/100M速率自适应；支持全/半双工自适应，点对点全透明传输； 对

23 光纤收发器机框 插槽：14个

LED指示： POWER（电源）

电源输入：AC100V~260V或 DC48V可选

直流输出： DC5V，12A

电源配置：单电源或双电源热备份 个

24 千兆光纤收发器 100/1000M 速率自动适应/FC光口，传输距离30Km /全双工、半双工自动适应/齐全的状态指示灯，便于安装和维护/支持热插拨，即插即用，盒式结构。 对

25 UPS电源系统 主机 爱克赛（功率为10KV） 项

电池 爱克赛16节电池（电压12V，节数16节，容量为100A/h， 项

电缆 线径16㎜ 米

机柜 专用 个

26 液晶拼接单元 46寸工业级原装DID面板

物理拼缝6.7mm

700cd/m2

动态对比度40000：1

8ms响应时间

物理分辨率1920*1080,FHD全高清，点对点成像显示

平均50000小时无故障时间

接口涵盖VGA/HDMI/DVI/AV input

支持数字降噪/背光灯实时监控/温度传感器/图像静止技术/3D图像处理技术 套

27 机柜/壁挂支架 定做 大屏幕专用机柜、支架 套

28 大屏幕控制系统 大屏幕控制软件 系统软件控制包 套

拼接控制器 纯硬件架构；12路HDMI输入;12路HDMI输出 项

4路VGA矩阵控制设备 纯硬件架构，4路VGA矩阵 项

HDMI线缆 大屏幕专用线缆 套

VGA线缆 4根（15米） 根

29 光纤 带铠单模8芯 米 00 31 电缆 RVV3*4mm 米

32 电源线 RVV2*1.0 米

33 光纤跳线 S918FC-LC 条

34 光纤尾线 S911FC-FC 条

35 光纤熔接费 芯

36 熔接盒 八口 个 0

37 熔接盒 机架式 个

38 网线 T-5008 箱 5

39 电缆沟 人工开挖 宽500*深800 米

40 PVC管 Φ32 米

41 波纹管 Φ110 米

42 检修井 800*800*1000 口

43 监控立杆 6米高0.5米横臂（含基础） 个

44 静电地板 “沈飞”地板机房面积长7.5*宽3.75 ㎡

45 机房接地 接地铜带 KG

二级电源防雷箱 PT380-40X

台

三级机架式防雷插座 PT208

个

等电位铜排 3*30

米

等电位连接箱 凯威

台

连接导线 BVR6 米

35平方接地干线 KW-S35

米

接地模块 PTD-3 个

合集下载

监控系统技术参数清单

监控系统技术参数清单

监控系统技术参数清单

序号 产品名称 品牌 型号 参数（要求） 单位 数量

一、监控机房

1 网络存储服务器 4U标准机架式，必须为嵌入式软硬件设计，≥24盘位；可接入总码率不超过640M的256路的1080P高清网络视频，支持800W分辨率的接入；（以公安部检测报告为准）；支持≥2个HDMI、≥1个VGA输出；支持带有越界、区域入侵、进入/离开区域、人员聚集、快速移动、物品遗留/拿取、非法停车、徘徊、场景变更、虚焦报警、音频异常报警、人脸识别报警功能的网络摄像机接入与相关报警联动功能；支持智能回放功能，录像回放中，有移动侦测、信号量报警、智能侦测等事件发生时，视频按正常速度播放，其他视频自动按高倍速播放，且播放倍速可配置（前端IPC需支持智能侦测功能）；支持将选中通道24小时内的录像文件按录像时间平均分配至多个窗口进行分时回放，窗口数量可配置，最大16分屏（以公安部检测报告为准）；支持1/8、1/4、1/2、1、2、4、8、16、32、64、128、256等倍速回放录像，支持录像回放的剪辑和回放截图功能；支持系统备份功能，检测到一个系统异常时，可从另一个系统启动，并恢复异常系统（以公安部检测报告为准）；支持≥2个USB3.0高速备份接口；支持24个SATA接口；支持远程管理IPC功能，支持对前端IPC远程升级；支持远程对IPC的参数配置修改；支持≥4个千兆网口，≥4个千兆光口，可配置4个不同网段IP地址，分别接入不同网段的IPC；支持≥16路报警输入，≥8路报警输出接口； 台 2

2 硬盘 3.5英寸 4TB IntelliPower 64M(6Gb/秒 NCQ）/5900RPM,支持最大16路720p同步回放及多路同步倒放. 块 48

3 视频综合管理平台 E5-2609 V2(4核2.5GHz)×1/8GB/1T SATA×2/热插拔/DVD/1000M NIC×2/冗余电源/导轨/2U 台 1 4 三维键盘 • 采用7英寸800*480的触摸式液晶屏，四维摇杆控制

远程视频监控系统技术参数要求精选全文

远程视频监控系统技术参数要求精选全文

可编辑修改精选全文完整版

远程视频监控系统技术参数要求

一、前端设备的技术参数要求

（一）高清红外球型摄像机

图像：不低于200万像素，分辨率及帧率不低于1920×1080@25fps；

最小照度：不低于彩色：0.05Lux @ (F1.6，AGC ON)；黑白：0.01Lux @(F1.6，AGC ON) ；0 Lux with IR；

红外：不低于180米红外照射距离；

镜头：焦距不窄于5.2-98mm, 光学变倍不低于20倍，最大光圈不低于F1.6；支持自动聚焦及自动光圈；

编码格式：H.265/H.264/MJPEG；

存储 ：支持Micro SD/SDHC/SDXC卡(不低于128GB)本地存储；

防护等级：不低于IP66；TVS 4000V 防雷、防浪涌、防突波，符合GB/T17626.5 四级标准；

网络支持：支持4G移动无线网络传输（移动、联通，电信）；

其他要求：具有360度无限位旋转、180度自动翻转、历时录像回看、支持自动扫描、自动巡航、自动守望、Smart报警等功能。 工作温度：-30℃-65℃。

（二）高清红外筒型摄像机

图像：不低于200万像素，分辨率及帧率不低于1920×1080@25fps；

最小照度：不低于 0.01Lux @(F1.2,AGC ON) ,0 Lux with

IR；0.014 Lux @(F1.4,AGC ON), 0 Lux with IR；

红外：不低于30米红外照射距离；

网络支持：支持4G移动无线网络传输（移动、联通，电信）；

存储功能 ：支持Micro SD/SDHC/SDXC卡(不低于128GB)本地存储；

防护等级：不低于IP66；TVS 4000V 防雷、防浪涌、防突波，符合GB/T17626.5 四级标准；

工作温度：-30℃-65℃。

二、网络传输要求

优先采用4G通信网络（移动、联通、电信）传输，每个监控点的传输带宽不小于2M。施工现场开通商务光纤且带宽在20M以上的，可选择光纤宽带网络进行传输。

监控系统参数

监控系统参数

监控系统参数

监控系统参数是确保监控系统正常运行和高效工作的关键因素。这些参数包括但不限于分辨率、帧率、存储容量、网络带宽、传感器类型和灵敏度等。以下是对这些参数的详细解释：

1. 分辨率：分辨率是监控摄像头捕捉图像清晰度的度量标准。常见的分辨率包括720p、1080p、4K等。分辨率越高，图像越清晰，但相应地，存储和传输所需的带宽也越大。

2. 帧率：帧率指的是摄像头每秒能够捕捉的图像帧数。帧率越高，视频的流畅度越好，但同样会增加存储和传输的负担。常见的帧率有24fps、30fps、60fps等。

3. 存储容量：监控系统需要有足够的存储空间来保存视频数据。存储容量取决于视频的分辨率、帧率以及监控的时长。硬盘驱动器（HDD）、固态硬盘（SSD）和网络附加存储（NAS）是常见的存储解决方案。

4. 网络带宽：网络带宽决定了监控系统能够传输数据的速度。对于远程监控或高清视频流，需要有足够的带宽来保证视频的实时传输和质量。

5. 传感器类型：监控系统中使用的传感器类型决定了系统能够检测到的事件类型。例如，红外传感器可以用于夜间监控，而运动传感器则可以检测到移动物体。

6. 灵敏度：传感器的灵敏度决定了它们对特定事件的反应程度。灵敏度过高可能导致误报，而灵敏度过低则可能错过重要事件。

7. 环境适应性：监控系统需要能够适应不同的环境条件，如温度、湿度、光照等。这通常通过使用防水、防尘、耐高低温的设备来实现。

8. 用户界面：用户界面的易用性对于监控系统的管理至关重要。一个好的用户界面应该能够让用户轻松地查看实时视频、回放录像、设置警报和进行其他管理任务。

9. 报警系统：报警系统是监控系统的重要组成部分，它可以在检测到特定事件时自动通知用户。报警系统可以是声音报警、电子邮件通知、短信通知或自动拨打电话。

10. 系统集成：现代监控系统往往需要与其他安全系统（如门禁系统、火灾报警系统）集成，以提供全面的安全解决方案。

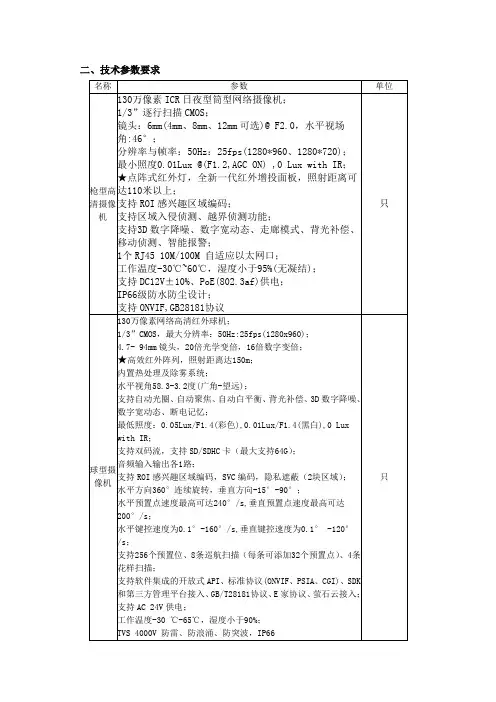

监控技术参数

监控技术参数

二、技术参数要求

名称 参数 单位

枪型高清摄像机 130万像素ICR日夜型筒型网络摄像机；

1/3”逐行扫描CMOS；

镜头：6mm(4mm、8mm、12mm可选)@ F2.0，水平视场角:46°；

分辨率与帧率：50Hz：25fps(1280*960、1280*720)；

最小照度0.01Lux @(F1.2,AGC ON) ,0 Lux with IR；

★点阵式红外灯，全新一代红外增投面板，照射距离可达110米以上；

支持ROI感兴趣区域编码；

支持区域入侵侦测、越界侦测功能；

支持3D数字降噪、数字宽动态、走廊模式、背光补偿、移动侦测、智能报警；

1个RJ45 10M/100M 自适应以太网口；

工作温度-30℃~60℃，湿度小于95%(无凝结)；

支持DC12V±10%、PoE(802.3af)供电；

IP66级防水防尘设计；

支持ONVIF,GB28181协议 只

球型摄像机 130万像素网络高清红外球机；

1/3”CMOS，最大分辨率：50Hz:25fps(1280x960)；

4.7- 94mm镜头，20倍光学变倍，16倍数字变倍；

★高效红外阵列，照射距离达150m；

内置热处理及除雾系统；

水平视角58.3-3.2度(广角-望远)；

支持自动光圈、自动聚焦、自动白平衡、背光补偿、3D数字降噪、数字宽动态、断电记忆；

最低照度：0.05Lux/F1.4(彩色),0.01Lux/F1.4(黑白),0 Lux

with IR；

支持双码流，支持SD/SDHC卡（最大支持64G）；

音频输入输出各1路；

支持ROI感兴趣区域编码，SVC编码，隐私遮蔽（2块区域）；

水平方向360°连续旋转，垂直方向-15°-90°；

水平预置点速度最高可达240°/s,垂直预置点速度最高可达200°/s；

水平键控速度为0.1°-160°/s,垂直键控速度为0.1° -120°/s；

支持256个预置位、8条巡航扫描（每条可添加32个预置点）、4条花样扫描；
