膨胀机工作原理

透平式膨胀机工作原理

透平式膨胀机是一种利用气体动力膨胀来驱动的机械设备，其工作原理如下：

1. 气体进入膨胀机：初始阶段，高温高压气体进入透平膨胀机的压力腔。透平膨胀机通常有多个透平级别，每个级别内有一对相互旋转的叶轮。气体通过膨胀机进入透平级别，并通过叶轮的导向叶片被引导到透平叶轮之间的叶轮空间。

2. 汽轮叶轮工作：当气体进入透平叶轮之间的叶轮空间后，由于叶轮之间的差压力作用，气体会带动叶轮加速旋转。在叶轮加速旋转的过程中，气体的压力和温度会下降，同时叶轮也会转动，并将气体动能转化为机械能。

3. 气体排出：气体从透平叶轮之间的叶轮空间流出后，进入逆向叶轮的叶轮空间。逆向叶轮会通过导向叶片以及叶轮的反向旋转，将气体引导到透平叶轮之间的叶轮空间，并再次进行加速旋转。这样，气体在逆向叶轮的作用下又再次转移了部分动能。

4. 工作流体排出：经过多级透平叶轮的循环加速旋转和排气过程后，气体的压力和温度会进一步下降，最终排出膨胀机。

通过上述原理，透平式膨胀机将高温高压气体的动能转化为机械能，可以广泛应用于发电、航空航天以及工业生产等领域。

透平膨胀机制冷原理

透平膨胀机是一种利用气体的膨胀来实现制冷的装置。其工作原理基于热力学第一定律和第二定律。

首先，透平膨胀机通过压缩机将制冷工质(一般为制冷剂)压缩成高温高压气体。然后，将高温高压气体输入到膨胀机中。

膨胀机内部有一个透平叶轮，当高温高压气体通过叶轮时，气体的内能被转换为动能，从而推动叶轮转动。透平叶轮与发电机或压缩机直接相连，通过叶轮的转动产生机械功或电功，实现能量转换。

在透平叶轮的作用下，高温高压气体膨胀为低温低压气体。由于能量守恒定律，气体的内能减少，同时温度也降低。膨胀后的气体一般以液体或气体形式排出，作为焚烧废气或继续进行能量转换的过程。

总体来说，透平膨胀机制冷原理是通过将高温高压气体经过透平叶轮膨胀，将气体的内能转换为动能的同时降低温度，从而实现制冷的目的。

增压透平膨胀机工作原理

当流体进入透平机械时，由于进口导叶的导向作用，流体被引导进入膨胀腔，同时增压透平膨胀机内部的叶片也开始旋转。当叶片开始旋转时，膨胀腔内的流体被叶片抛离，并随着叶片的旋转逐渐加速。

在增压透平膨胀机的工作过程中，流体的压力和温度将随着流体的加速逐渐升高。当流体通过膨胀腔的出口导叶时，其压力和温度达到最高点。

膨胀腔内的流体由于叶片的推动而不断加速，当流体通过出口导叶时，其速度超过了流体的声速，产生了超声速流动。此时，流体经过出口导叶的扩张管道，压力逐渐降低，流体的动能被转化为机械能，从而实现了对流体的增压。

首先，由于进口导叶的导向作用，流体被引导进入膨胀腔。进口导叶的角度可以根据需要进行调整，以确保流体能够顺利进入膨胀腔。

其次，膨胀腔内的叶片开始旋转，将流体抛离，并随着叶片的旋转逐渐加速。叶片的形状和数量可以根据需要进行设计，以达到最佳的工作效果。

其三，流体在膨胀腔内被加速，其压力和温度逐渐升高。这是因为膨胀腔内的叶片产生的离心力的作用，使流体加速并增加了流体的动能。

最后，流体经过出口导叶的扩张管道时，其速度超过了声速，并逐渐减小了压力。这是因为出口导叶的形状和角度的设计，使流体扩张并将其动能转化为机械能，实现了对流体的增压。

总之，增压透平膨胀机通过旋转叶片和适当的导向装置，将流体的动能转化为机械能，实现对流体的增压。其工作原理主要包括流体进入、叶片旋转、加速和扩张等过程。这种设备广泛应用于能源、化工、航天等领域，对于提高流体压力和温度具有重要意义。

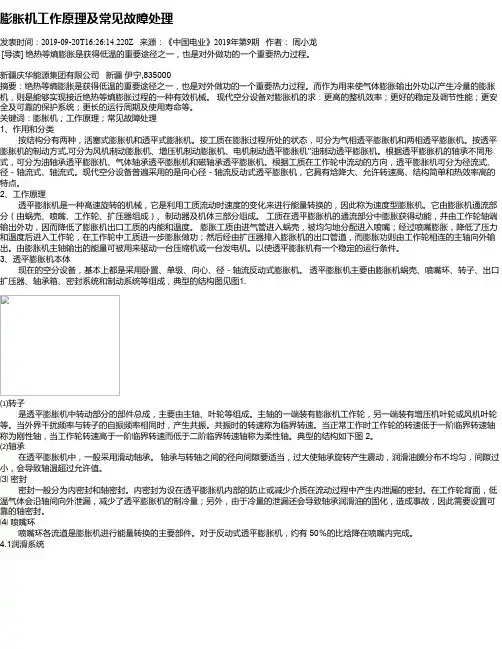

膨胀机工作原理及常见故障处理

发表时间：2019-09-20T16:26:14.220Z 来源：《中国电业》2019年第9期 作者： 周小龙

[导读] 绝热等熵膨胀是获得低温的重要途径之一，也是对外做功的一个重要热力过程。

新疆庆华能源集团有限公司 新疆 伊宁,835000

摘要：绝热等熵膨胀是获得低温的重要途径之一，也是对外做功的一个重要热力过程。而作为用来使气体膨胀输出外功以产生冷量的膨胀

机，则是能够实现接近绝热等熵膨胀过程的一种有效机械。 现代空分设备对膨胀机的求：更高的整机效率；更好的稳定及调节性能；更安

全及可靠的保护系统；更长的运行周期及使用寿命等。

关键词：膨胀机；工作原理；常见故障处理

1、作用和分类

按结构分有两种，活塞式膨胀机和透平式膨胀机。按工质在膨胀过程所处的状态，可分为气相透平膨胀机和两相透平膨胀机。按透平膨胀机的制动方式,可分为风机制动膨胀机、增压机制动膨胀机、电机制动透平膨胀机‘’油制动透平膨胀机。根据透平膨胀机的轴承不同形

式，可分为油轴承透平膨胀机、气体轴承透平膨胀机和磁轴承透平膨胀机。根据工质在工作轮中流动的方向，透平膨胀机可分为径流式、

径－轴流式、轴流式。现代空分设备普遍采用的是向心径－轴流反动式透平膨胀机，它具有焓降大、允许转速高、结构简单和热效率高的

特点。

2、工作原理

透平膨胀机是一种高速旋转的机械，它是利用工质流动时速度的变化来进行能量转换的，因此称为速度型膨胀机。它由膨胀机通流部分（由蜗壳、喷嘴、工作轮、扩压器组成）、制动器及机体三部分组成。 工质在透平膨胀机的通流部分中膨胀获得动能，并由工作轮轴端

输出外功，因而降低了膨胀机出口工质的内能和温度。 膨胀工质由进气管进入蜗壳，被均匀地分配进入喷嘴；经过喷嘴膨胀，降低了压力

和温度后进入工作轮，在工作轮中工质进一步膨胀做功；然后经由扩压器排入膨胀机的出口管道，而膨胀功则由工作轮相连的主轴向外输

出。由膨胀机主轴输出的能量可被用来驱动一台压缩机或一台发电机。以使透平膨胀机有一个稳定的运行条件。
