浙江省高等职业技术教育招生考试电子电工类模拟试题试卷

  • 格式：pdf
  • 大小：955.52 KB
  • 文档页数：11

《电子电工类》试题卷第1页共11

页第1题图2022年浙江省普通高职单独考试

《电子电工类职业技能理论知识》试卷(2022.10.10)

本试卷共六大题，全卷共8页。满分150分，考试时间90分钟。注意事项：1．答题前，考生务必将自己的姓名，准考证号用黑色字迹的签字笔或钢笔填写在答题卷上。2．所有试题均需在答题卷上作答，未在规定区域内答题，每错一个区域扣卷面分1分，在本试卷和草稿纸上作答无效。3．单项选择题每小题选出答案后，用2B铅笔把答题卷上对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再选涂其他答案标号。非选择题用黑色字迹的签字笔或钢笔将答案书写在答题卷规定的区域内。4．在答题卷上作图，可先使用铅笔，确定后再使用黑色字迹的签字笔或钢笔描黑。

第一部分基础理论（必做题，满分90分）

一、单项选择题（本大题共20小题，每小题2分，共40分)

在每小题列出的四个备选答案中，只有一个符合题目要求，错涂、多涂或未涂均无分。1．我们经常看到小鸟站在高压线上的情况，如图所示一只小鸟站在一根高压火

线上,却没有被电死,下列解释正确的是（▲）。A．小鸟的爪子上有一层绝缘皮

B．小鸟两脚之间两脚之间几乎没有电位差,因此没有电流流过小鸟身体，所

以小鸟没有电死C．小鸟身体电阻很高,所以没有电死

D．小鸟身体轻，与高压线接触不是很充分，导致身体中没有电流通过

2．如图所示，当滑动电阻器向右移动时，电容器的带电量的变化情况是（▲）。

A．不变B．变小C．变大D．无法确定

3．某1200W的电热器工作电压为220V，使用40分钟，其耗电量应是（▲）。

A．0.48度B．88度C．0.8度D．0.6度

4．为扩大电压表的量程，下列说法正确的是（▲）。A．可通过并联电阻分流的方法B．可通过串联电阻分流的方法

C．可通过并联电阻分压的方法D．可通过串联电阻分压的方法

5．已知电容量分别为C1和C2的两电容器，其额定值分别为100μF/250V”、“300

μF/250V，串联接到400V的电源上，则（▲）。A．C1、C2均正常工作B．C1击穿，C2正常工作

C．C2击穿，C1正常工作D．C1、C2均击穿6.某直流电源在局部短路时，消耗在内阻上的功率为50W，则此直流电源能供给外电路的最大功率为（▲）。A．12.5WB．25WC．50WD．

100W第2题图《电子电工类》试题卷第2页共11

页ABCDVDHLVDHLVD

HL

VD

HL

3V

10V10V5V6V9V5V2V7．如图所示，交流电流表的读数分别是A1为10A，A2为10A，A3为10A，则A

的读数为（▲）。

A．10AB．20AC．30AD．102A

8．如图所示的电路中，已知R=8Ω，XL=6Ω，若要使该电路的视在功率S在数值

上等于其有功功率P，则XC等于（▲）。

A．6ΩB．10ΩC．12.5ΩD．16.7Ω9．未充电的电容器与直流电源接通的瞬间，下列叙述正确的是（▲）。A．电容量为零B．电容器相当于开路C．电容器相当于短路D．电容器上的电压等于电源电压10．如图所示，该波形的频率为50Hz，其解析式为（▲）。

A．Vtu)60100sin(2220

B．Vtu)60100sin(2220

C．Vtu)30100sin(2220

D．Vtu)30100sin(2220

11．检测电路中的晶体三极管是否放大，较为简单可靠的

方法是测量（▲）。A．基极电流IBB．集电极电流ICC．基极与发射极间电压UBED．集电极与发射极间的级间电压UCE12．下列选项中，指示灯HL会亮的电路是（▲）。

13．晶体三极管作开关元件时，应工作在（▲）。A．放大区、饱和区B．截止区、饱和区C．饱和区、放大区D．饱和区、放大区14．用万用表测得某放大电路晶体三极管各极对地的电位是①脚-0.7V、②脚-3V、③脚0V，则该晶体三极

管的材料、B极、结构类型都正确的是（▲）。A．锗管、②脚、NPN结构B．硅管、③脚、NPN结构C．锗管、②脚、PNP结构D．硅管、①脚、PNP结构15．下列关于射极输出器说法错误的是（▲）。A．输入电阻大，可减轻信号源的负担B.输出电阻小，提高带负载能力C．电压跟随，所以没有功率放大作用D.实际就是共集电极放大电路16．电路中抑制零点漂移最有效的方法是（▲）。A．采用负反馈B．采用差动放大电路C．采用物理降温D．采用阻容耦合17．若某电路的电压增益为-40dB，该电路是（▲）。

A．同相放大器B．衰减器C．跟随器D．反相放大器第8题图

第10题图第7题图《电子电工类》试题卷第3页共11

页第

26

题图18．如图所示，已知UI=12V，VZ=6V，RL

=100Ω，R=300Ω，则电路输

出电压约为（▲）。A．6VB．12VC．9VD．3V19．单相桥式整流电路中，四个整流二极管全部反接，则以下说法正确

的是A．能够正常整流，但是直流电极性与原来相反B．能够正常整流，直流电极性与原来相同C．不能正常整流，电压大小为原来一半D．不能正常整流，电路会出现短路20．在互补对称OTL功放电路中，引起交越失真的原因是（▲）。A．输入信号太大B．推挽管的基极偏压不合适C．电源电压太高D．晶体管β过大

二、填空题（本大题共10小题，每小题2分，共20分）21．如图示电路中，IS1，IS2和US均为正值，且IS2>IS1，则供出功率

的电源是▲。22．数码法表示电阻器阻值时，22Ω用数码法表示为▲。

23．若将一根阻值为4Ω的铜丝均匀拉长至原来的2倍，则该铜丝的

阻值为▲Ω。24．如图所示电路中，电流I的值应为▲A。

25．RLC串联谐振电路，已知电容两端的电压为5V，电阻两端的电

压为5V，则电感两端的电压是▲V。26．设二级管的正向压降为0.7V，求下图所示

UAO=▲V

27．在多级放大器中，已知各极的功率增益分别是20dB、-10dB

和0dB，则总的功率增益为▲。28.功率放大电路如图（忽略管子的饱和压降）电路最大输出功

率POmax＝▲。

29．差动放大电路两个输入端的信号分别为1

iu和2iu，当

21iiuu时，则为▲输入信号。

30．如图所示电路中，输入电压Ui足够大，Uz=3V，输出电压U0为▲。第18题图UIVZUORRL

第21题图

VZR+

-UiCW7809

+

-Uz+

-C1

C2UO

第30题图+VCC (+12V)

-VCC (-12V)T1

T2RL8uouI

第28题图3AI

4Ω

+

-6V

第24题图a

bUab=10V《电子电工类》试题卷第4页共11页三、计算题（本大题共3小题，每小题10分，共30分）写出主要计算步骤

31．在RLC串联电路中，已知u=100sin(100π

t+）V，R=XL=80Ω，XC=20Ω，求（1）电路中的

电流I的值；（2）电路呈何性质；（3）如果要使电路谐振，电源的频率应变为多大？

32．下图所示放大电路中，已知VCC=VEE=15V，Rc1=10k

Ω，R1=R2=1kΩ,恒流源电流I=0.2mA，假设所有三极管

的β=50，VBEQ=0.7V，rbe1=13.5kΩ,rbe2=1.2kΩ

（1）试分析差分输入级属于何种输入、输出接法；（2）若要求当输入电压等于零时，输出电压也等于零，则第二级的集电极负载电阻RC3应为多大？

33.如图所示的电路中，已知Ui1=3V,Ui2=Ui3=6V,UZ=5V,R1=R2=R4=R5=R6=10kΩ,R3=R7=20kΩ。

（1）写出R4的反馈类型。

（2）写出集成运放A2所构成的应用电路名称。（3）求Uo1、Uo2。

（4）写出UZ的作用。

第33

题图第32题图《电子电工类》试题卷第5页共11页第二部分专业理论（A、B限做一项，满分60分）

A．电子元器件、数字电路（电子类考生做，满分60分）四、单项选择题（本大题共10小题，每小题3分，共30分）在每小题列出的四个备选答案中，只有一个符合题目要求，错涂、多涂或未涂均无分。34．有一只瓷片电容器如图所示，它的容量是多少（▲）。A．104uFB．104pFC．100nFD．10uF

35．下列选项中，光敏二极管的符号是（▲）。

36.下列电子元器件中，不属于半导体材料器件的是（）

37．三极管8550的材料和类型分别是（▲）。A．硅材料、NPN型B．锗材料、PNP型C．硅材料、PNP型D．锗材料、NPN型38．下列四个逻辑函数表达式中，表示异或门的是（▲）。A．BAYB．YABAB

C．Y=A+BD．YABAB

39．可以实现下表所示逻辑功能的组合逻辑电路是（▲）。

输入输出ABY0Y1Y2Y3

001000

010100

100010

110001

A．编码器B．半加器C．译码器D．选择器40．在下列逻辑电路中，无记忆功能的逻辑电路是（▲）。A．计数器B．编码器C．触发器D．寄存器

41．下列触发器中，不能实现Qn+1＝Qn（即翻转功能）的是（▲）。第34题图《电子电工类》试题卷第6页共11页第43

题图42．如图所示的计数器是（▲）。

A.2位二进制同步加法计数器。

B.2位二进制异步加法计数器。

C.2位二进制同步减法计数器。

D.2位二进制异步减法计数器

43．如图所示，由555组成的电路正常起振。则电路的振荡

周期为（▲）。

A.T≈0.7(R1+2R2)C

B.T≈0.7(R1+R2)C

C.T≈1.44(R1+R2)C

D.T≈1.44(R1+R2)C

五、填空题（本大题共5小题，每小题3分，共15分）44．逻辑运算：1+A=▲。45．半导体的特性有光敏性、热敏性、▲。

46．将十进制数10转化为二进制数是▲

。47．如图所示，要求数码管显示数字为2，则74LS247译码器中

输出引脚gfedcba分别为▲。48．JK触发器，J=K=1的情况下要想输出端Q得到10kHZ的矩

形波，则该电路时钟脉冲CP的频率为▲。六、计算题（本题共1小题，共15分）49．电路如图所示,其中,。

(1)555定时器构成的是什么电路？

(2)计算的输出频率；

(3)分析由JK触发器，构成的时序逻辑电路功能,要求:写出各触发器的驱动方程和状态方程,

列出8个CP作用下各触发器的状态表。(设触发器的初态均为0)

第49题图+VCC

第47题图第42题图

合集下载

电子电工试卷

电子电工试卷

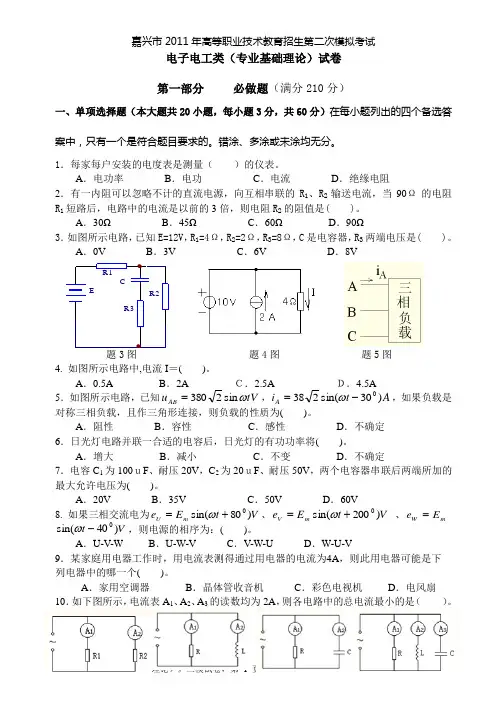

嘉兴市2011年高等职业技术教育招生第二次模拟考试
