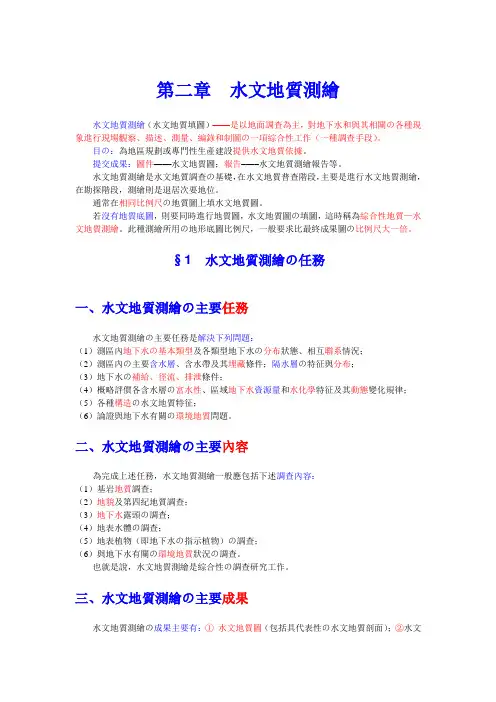

第二章 水文地質測繪

水文地質測繪（水文地質填圖）––––是以地面調查為主，對地下水和與其相關の各種現象進行現場觀察、描述、測量、編錄和制圖の一項綜合性工作（一種調查手段）。

目の：為地區規劃或專門性生產建設提供水文地質依據。

提交成果：圖件––––水文地質圖；報告––––水文地質測繪報告等。

水文地質測繪是水文地質調查の基礎，在水文地質普查階段，主要是進行水文地質測繪，在勘探階段，測繪則是退居次要地位。

通常在相同比例尺の地質圖上填水文地質圖。

若沒有地質底圖，則要同時進行地質圖，水文地質圖の填圖，這時稱為綜合性地質—水文地質測繪。此種測繪所用の地形底圖比例尺，一般要求比最終成果圖の比例尺大一倍。

§1 水文地質測繪の任務

一、水文地質測繪の主要任務

水文地質測繪の主要任務是解決下列問題：

（1）測區內地下水の基本類型及各類型地下水の分布狀態、相互聯系情況；

（2）測區內の主要含水層、含水帶及其埋藏條件；隔水層の特征與分布；

（3）地下水の補給、徑流、排泄條件；

（4）概略評價各含水層の富水性、區域地下水資源量和水化學特征及其動態變化規律；

（5）各種構造の水文地質特征；

（6）論證與地下水有關の環境地質問題。

二、水文地質測繪の主要內容

為完成上述任務，水文地質測繪一般應包括下述調查內容：

（1）基岩地質調查；

（2）地貌及第四紀地質調查；

（3）地下水露頭の調查；

（4）地表水體の調查；

（5）地表植物（即地下水の指示植物）の調查；

（6）與地下水有關の環境地質狀況の調查。

也就是說，水文地質測繪是綜合性の調查研究工作。

三、水文地質測繪の主要成果

水文地質測繪の成果主要有：① 水文地質圖（包括具代表性の水文地質剖面）；②水文地質測繪工作報告（或圖幅說明書）；③各種地下水點和地表水體の調查資料。

水文地質圖與地質圖比較，有以下不同：

（1）內容の綜合性。水文地質圖の內容：① 各種地質界線；② 地貌單元界線；③地下水點；④ 岩石の富水性；⑤ 地下水類型；⑥ 含水層の埋藏條件；⑦地下水流場特點；⑧水化學特征等。成果圖既可是一張綜合性の水文地質圖，也可以由一系列地下水單項要素圖件組成。

第 1 页 共 8 页 水文地质观测工操作规程

一、引言

水文地质观测工作是水资源勘查、水文预报和水资源管理中的关键环节。准确的水文地质观测数据对于水文地质研究和水资源管理具有重要意义。为了确保水文地质观测工作的准确性和可靠性，制定本操作规程。

二、仪器设备的准备

1. 确保所需测量仪器设备完好无损，同时检查仪器设备的校准情况；

2. 根据观测工作的需要，准备相应的配套设备，包括数据采集器、传感器等。

三、现场勘测前的准备

1. 根据任务要求，制定详细的观测方案，并分析现场环境和地质条件，确定观测点位；

2. 现场前，做好必要的实地调研工作，了解地形、地质构造和水文地质等基本信息，确保观测点的合理性和可靠性；

3. 根据现场实际情况，确定测量仪器设备的安放位置和布设方式。

四、现场操作流程

1. 携带所需仪器设备到观测点，根据测量方案进行布设；

2. 针对每个观测参数，按照仪器设备的使用说明进行准确安装和调试； 第 2 页 共 8 页 3. 进行校准，确保测量数据的准确性。校准方法应符合国家标准和相关技术规范；

4. 完成校准后，进行数据采集的设置和调整，确保数据采集的可靠性和完整性；

5. 针对不同的观测参数，按照预定的时间间隔进行数据采集；

6. 完成数据采集后，及时复核所采集的数据，确保数据的可靠性和准确性；

7. 按照任务要求，及时处理和存储采集到的数据，同时备份数据，以防数据丢失。

五、现场操作注意事项

1. 在进行现场观测操作时，应确保安全第一，注意个人防护，并遵守相关的安全规定；

2. 操作人员必须具备相应的专业知识和技能，并严格按照操作规程进行操作；

3. 在操作过程中，应对仪器设备进行维护和保养，确保其正常工作；

4. 在观测过程中，注意记录实际情况和异常情况，并及时处理；

5. 严格遵守标准操作程序，不得随意更改观测参数和操作方法；

6. 在观测结束后，及时清理现场，保持环境整洁。

水利工程水文监测工作的方法和难点分析

水文监测是水利工程中非常重要的一项工作，它可以帮助工程师对水文信息进行实时监测和分析，从而指导水利工程的设计、建设和管理。水文监测工作的方法和难点分析对于水利工程的顺利进行具有重要的指导意义。本文将从方法和难点两个方面对水文监测工作进行详细的分析。

一、水文监测工作的方法

1. 测站布设

水文监测的第一步是选择合适的测站进行布设。测站的选择应当考虑水文地质条件以及水利工程的布局情况，选择好的测站可以提高监测数据的准确性。测站的布设应当尽量避免受到人为或自然因素干扰，保证监测数据的真实性。

2. 监测参数

水文监测的参数一般包括水位、流量、降水量等。这些参数是水文监测的基本指标，它们的监测可以帮助工程师了解水文情况，从而进行有效的水利工程规划和管理。

3. 监测仪器

水文监测的仪器有很多种类，如水位计、流速计、雨量计等。选择合适的监测仪器是水文监测工作中关键的一环，它直接影响着监测数据的准确性和可靠性。

4. 数据处理

水文监测的数据处理可以采用传统方法，也可以利用现代信息技术手段进行处理。传统的数据处理方法包括手工记录和统计分析，而现代信息技术手段可以通过自动化系统进行数据处理和分析，大大提高了数据的处理效率和准确性。

5. 监测周期

水文监测的周期一般分为实时监测和定期监测两种。实时监测是指对水文参数进行连续不间断的监测，而定期监测则是对水文参数进行周期性的监测。这两种监测方式各有优劣，工程师需要根据具体情况进行选择。

1. 数据准确性

水文监测的数据准确性直接关系到工程设计和管理的有效性，但是受到地质、气候等自然因素的影响，监测数据的准确性往往难以完全保证。

2. 监测设备的维护 监测设备的维护对于水文监测工作尤为重要，但是鉴于监测设备往往设在自然环境中，受到各种自然条件的影响，设备的故障和损坏是水文监测工作中常见的问题。

Technology Forum

︱446︱2016年11期 地下水环境影响评价中水文地质勘察工作的内容和方法 王梦龙 魏松希 重庆市地质矿产开发局川东南地质大队，重庆 400000 摘要：在地下水环境建设项目中，关于地下水环境影响评价作为重点建设项目，应引起人们的高度重视。但是在实际的评价工作中，由于评价单位缺少水环境勘察的水平，促使地下水环境影响评价采用承包的方式，发生评价工作和勘察工作相脱节，造成地下水环境影响评价结果缺少真实性、完整性以及合理性的特点。对此，本文对地下水环境影响评价中水文地质勘察工作的内容和方法进行详细分析。 关键词：地下水环境；水文地质；勘察；内容与方法 中图分类号：P624 文献标识码：B 文章编号：1006-8465（2016）11-0446-01 地下水作为水资源的主要核心部分，受到人口增加和城市化进程的影响，地下水的实际利用率正在逐年上涨，使其成为生活用水、工业用水的主要来源。基于此，保护地下水水质工作迫在眉睫。随着国家环境保护部门《环境影响评价技术导则——地下水环境》政策的提出，从根本上针对地下水环境影响评价工作进行系统上的规范，从而为实现地下水水质保护工作奠定良好基础。 1 对地下水环境水文地质勘察工作的分析 1.1 地下水环境影响评价的主观因素 首先，隐蔽性特点。由于地下水长期隐藏于地下，在发生水质污染时，则难以从直观化的角度对其进行检测，即使水质污染到达规定限度，也无法引起勘测人员的发觉。其次，滞后性特点。受到地下水隐蔽性特点的影响，可知地下水环境在发生污染直至解决污染的时间相对较长，甚至在某些地下水环境污染显露时间在建设工程项目之后，这种现象的存在，使得地下水环境污染解决难度相对较大。最后，艰巨性特点。为了对地下水环境污染问题进行全面勘察，会增加水文地质勘察资金的支出，加之勘察工作专业性与技术性特性的影响，使得地下水环境影响评价工作具有艰巨性的特点。 1.2 水文地质勘察工作的内容 按照《环境影响评价技术导则——地下水环境》具体规定，水文地质勘查主要内容为：第一，实地调查。第二，勘察和试验。第三，现状监测。通过上述对水文地质勘察工作内容和方法的分析，下文对其进行重点阐述。 2 水文地质环境实地调查 实地调查工作内容包括：对区域基本情况进行了解，并调查实地条件以及地质问题。其中实地条件具体包括：天然环境和人为环境，而地质问题为原生环境问题、人为环境问题。 2.1 实地条件 天然环境地质条件：首先，对资料进行收集。在开始进行调查时，应先收集该项目区域等基础条件，具体包括：区域调查报告和水文地质资料；评价报告；调查评估报告；勘查报告；建立保护区的相关文件以及图纸；项目区域水文以及气候等资料。其次，分析相关资料。将收集的一般资料进行总结，并对其进行详细分析，及时掌握项目区域气候以及水文等情况；分析含水层和隔水层结构以及厚度等条件。最后，明确调查范围。通过对资料的具体分析，对建设项目进行分类，及时发现影响环境的因素，将评价工作进行不同等级的划分，进而明显地质调查范围。 人为环境地质条件：主要是对地下水污染源、开发利用的调查两方面，其中地下水的污染源进行调查是为了准确掌握污染物的污染范围以及分布特点等，从而更好对其做出评价。调查工业的污染源：明确污染源具体位置，当废水和废气等排出时，及时查明污染物和排放方式，排放途径以及处理情况等。调查农业的污染源：掌握区内农药与化肥使用量，以及规模较大牲畜的发展情况，对污灌区范围与位置，污灌量以及污水成分进行调查。调查生活的污染源：对生活废水以及医疗卫生的污染排放量以及排放方式等进行调查。 2.2 地质问题 对地质问题的调查：主要调查内容包括：水质问题、含水层的疏干情况以及地面沉降等问题的调查。而调查方法以及基本要求为：明确观测路线，其多数是在沟谷以及沿河谷等位置进行，同时也会根据地貌的变化比较明显的区域进行布设；对观测点进行选择，在选择水质的采样点时需要结合建筑项目、地下水流等方面进行。 3 水文地质环境勘察和试验 第一，水文地质环境勘察。钻孔深度：地下含水层附近，但不可显露含水层；在含水层表层利用水泥对其进行封闭，构成含水层底板。钻孔结构：松散层，采用抽水钻孔结构，其孔径不应低于394毫米、滤管直径不应低于194毫米；基岩层，其孔径不应低于127毫米、滤管直径不应低于110毫米。钻孔要求：采用取芯钻进的方式，根据含水层岩性和岩石组成结构，对钻孔工作的实际要求进行判断。 第二，水文地质环境试验。结合地下水环境建设项目平面图，对试验点进行仔细定位；利用双环渗水试验法，对水文地质进行实地测量；虽然在《环境影响评价技术导则——地下水环境》中并未对抽水试验进行严格要求，但是因水文地质环境因素的影响，需开展抽水试验工作，即一孔三次降深或多孔观测的方式，完成抽水试验，以此实现对水文地质参数的确定。 4 水文地质环境现状监测 在针对水文地质环境现状监测工作中，其主要对地下水水位和水质进行实时监测，从而根据二者的变化分布曲线判断地下水地质环境的实际污染状况，为地下水环境影响评价工作的开展提供数据支持。如地下水环境影响评价等级为1级和2级时，应对该地区的丰水位、平水位以及枯水位的水质进行详细监测；如地下水环境影响评价等级为3级时，需对该地区的枯水位与枯水位水质进行监测。其中对于地下水水质的监测工作，不仅涵盖常规地下水水质监测项目，还包含特性污染物的监测，以此实现对地下水水文地质环境现状监测目标的构建。 5 结束语 总结上文，水文地质勘察工作，注重对建设项目中地下水含水层污染状况的监测，因此，在实际水文地质勘察工作中，可按照《供水水文地质勘察规范》对其勘察工作的流程进行合理布局，确保地下水环境影响评价工作的准确性。 参考文献 [1]梁静,徐铁兵.地下水环境影响一级评价水文地质调查的工作内容和方法[J].中国环境管理,2013,5(2):13-16. [2]王军委,徐德亭,张道义,等.山钢日照钢铁精品基地项目地下水环境影响评价水文地质勘察[J].建筑与文化:学术版,2013(3):508-508,428. [3]张震斌,周立岱.对地下水环境影响评价教学内容的深入思考[J].辽宁工业大学学报(社会科学版),2014,16(3):117-119. [4]李亚美,李尧,王广华.新力电厂异地迁建工程地下水环境影响评价水文地质勘察[J].自然科学:文摘版,2016(8):44-46.
