欧姆龙继电器工作原理

欧姆龙一般继电器的原理及使用

继电器是一种常用的电气开关设备，它通过控制一个电路中的小电流，来打开或关闭另一个电路中的大电流。欧姆龙是一家日本公司，其继电器产品以其高可靠性和稳定性而受到广泛的认可和应用。

欧姆龙一般继电器由电磁吸铁体、触点和弹簧等组成。当继电器的控制回路中通入电流时，电流会通过绕组，产生一个电磁场。这个电磁场使得电磁吸铁体被吸住，同时触点也会受到电磁吸力的作用而闭合。当控制回路中的电流被切断时，电磁吸铁体释放，触点受到弹簧的作用而复位，回到原来的开放状态。这样，继电器就完成了打开和关闭电路的功能。

1.控制电路的开关：继电器可以用于各种不同类型的电路，从低电压直流电路到高电压交流电路。它可以作为一个开关来控制其他设备的电源连接和断开，以实现对电路的精确控制。

2.电流和电压的分离：继电器可以以较小的电流来控制较大的电流，以及低电压来控制高电压。这种分离使得继电器成为控制电路和被控制电路之间的电气隔离设备，可以有效地防止电流或电压的干扰。

3.自动化控制系统：继电器可以与传感器、控制器和计算机等设备结合使用，用于自动化控制系统。例如，当传感器检测到温度超过设定值时，控制器可以通过继电器来控制风扇或空调的启动，以保持温度在设定范围内。

4.电动机控制：继电器可以用于控制电动机的正反转和启停。通过继电器的控制，可以实现电动机的精确控制和保护，避免因过流或过载而损坏电动机。 5.自动开关控制：继电器可以用于门禁系统、照明系统、电梯控制系统等自动开关控制场景。当传感器检测到人体靠近时，继电器可以自动控制门的打开和关闭，或者控制灯光的开启和关闭。

总结：

欧姆龙一般继电器是一种可靠、稳定且广泛应用的电气开关设备。其工作原理是利用控制回路中的小电流来控制另一个电路中的大电流，实现对电路的精确开关。继电器可以广泛用于控制电路的开关、电流和电压的分离、自动化控制系统、电动机控制和自动开关控制等应用场景。通过继电器的应用，可以实现对电路的精确控制和保护，提高电气设备的效率和安全性。

g9sa—301工作原理

G9SA-301是一种安全继电器，主要用于机器安全控制系统。它的工作原理基于监控输入信号并在发生故障时切断输出信号来保护人员和设备安全的原理。

首先，G9SA-301安全继电器接收来自安全设备（如光栅、安全门开关、急停按钮等）的输入信号，这些信号用于监测机器运行状态和工作区域的安全性。一旦监测到危险情况，比如有人员进入危险区域或者机器发生故障，G9SA-301会立即响应并切断输出信号，停止机器运行，以避免可能的伤害或损坏。

其次，G9SA-301采用了双通道结构和强制导通和强制断开功能，确保即使在发生单通道故障时也能保持安全状态。这意味着即使一个通道发生故障，另一个通道仍然能够正常工作，保证了系统的可靠性和稳定性。

此外，G9SA-301还具有监控功能，能够定期自检以确保自身工作状态和安全性。它还具有诊断功能，能够及时报告故障并提供相应的故障代码，方便维修人员进行故障排除和维护。

总的来说，G9SA-301安全继电器的工作原理是基于对输入信号的监控和对输出信号的控制，以确保机器运行时的安全性和可靠性。它通过多重安全保障和自检功能，为机器安全控制系统提供了重要的保护和监控作用。

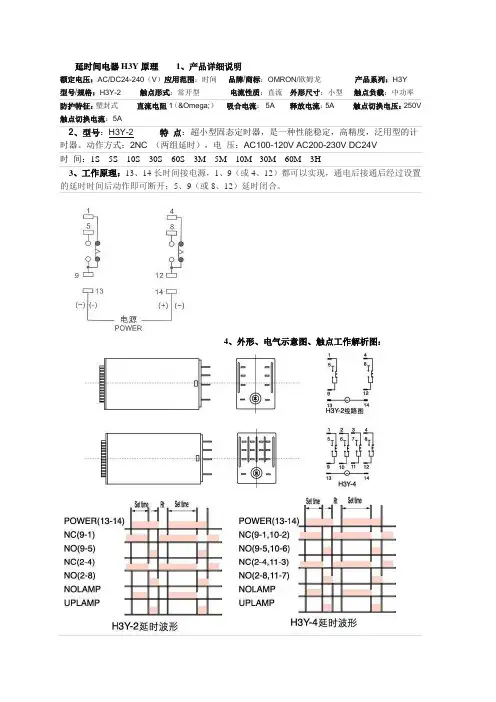

延时间电器H3Y原理 1、产品详细说明

额定电压：AC/DC24-240（V）应用范围：时间 品牌/商标：OMRON/欧姆龙 产品系列：H3Y

型号/规格：H3Y-2 触点形式：常开型 电流性质：直流 外形尺寸：小型 触点负载：中功率

防护特征：塑封式 直流电阻1（Ω） 吸合电流： 5A 释放电流：5A 触点切换电压：250V

触点切换电流：5A

2、型号：H3Y-2 特 点：超小型固态定时器，是一种性能稳定，高精度，泛用型的计时器。动作方式：2NC （两组延时），电 压：AC100-120V AC200-230V DC24V

时 间：1S 5S 10S 30S 60S 3M 5M 10M 30M 60M 3H

3、工作原理：13、14长时间接电源，1、9（或4、12）都可以实现，通电后接通后经过设置的延时时间后动作即可断开；5、9（或8、12）延时闭合。

4、外形、电气示意图、触点工作解析图：

欧姆龙固态继电器工作原理

引言：

在现代电子技术领域，继电器是一种常见的电器元件，它可以控制电路的开关，实现信号的转换和放大。然而，传统的电磁继电器存在体积庞大、寿命短、响应速度慢等问题，为了解决这些问题，欧姆龙公司研发出了一种新型的继电器——欧姆龙固态继电器。本文将介绍欧姆龙固态继电器的工作原理及其优势。

一、欧姆龙固态继电器的工作原理

欧姆龙固态继电器采用固态电子器件代替传统的电磁线圈，并通过电子器件的导通和断开来实现开关的控制。其工作原理可以简单描述如下：

1. 输入控制信号

欧姆龙固态继电器的输入控制信号通常为低电平信号，可以是直流信号或交流信号。当输入控制信号到达继电器时，继电器内部的电子器件将开始工作。

2. 电子器件导通

当输入控制信号到达继电器后，电子器件将导通，形成通路。这个通路可以理解为一个开关闭合的状态，使得电路中的电流可以流通。这时，固态继电器的负载端（通常为输出端）将有电流通过。

3. 电子器件断开 当输入控制信号停止或改变时，电子器件将断开，形成断路。这个断路可以理解为一个开关断开的状态，使得电路中的电流无法通过。这时，固态继电器的负载端将不再有电流通过。

二、欧姆龙固态继电器的优势

相比传统的电磁继电器，欧姆龙固态继电器具有以下优势：

1. 体积小巧

欧姆龙固态继电器采用固态电子器件代替传统的电磁线圈，因此体积更小巧，可节省空间，并方便进行集成和安装。

2. 寿命长久

固态继电器的电子器件无机械运动部件，避免了传统电磁继电器容易损坏的问题，因此寿命更长久。

3. 响应速度快

固态继电器的电子器件导通和断开的速度非常快，响应速度远高于传统电磁继电器，可以满足更高的工作要求。

4. 低功耗

欧姆龙固态继电器的固态电子器件工作时功耗较低，可以提高电能利用率，降低能源消耗。

5. 抗震动和抗干扰能力强

固态继电器无机械运动部件，因此具有较强的抗震动和抗干扰能力，不易受外界环境影响，保证了系统的稳定性和可靠性。
