陶瓷砖施工工艺及施工方案

施工方案和施工工艺

（一）工程概况及特点

1.1工程概况

1.1.1工程简述：

1.1.2工程规模：

1.1.3工程承包范围：

1.1.4地质及地貌状况：

1.1.5交通情况等：

1.1.6质量标准：

1.1.7要求工期:

1.2工程特点

（二）施工现场组织机构

2.1组织机构关系图

我单位领到招标文件后，立即组织精干人员到现场勘察，为以后保证施工中的安全、质量做好了充分准备，施工组织如下：

项目经理

2.1.1本工程实行“项目法”管理，遵照精干、统一、高效的原则组建一级项目经理部，代表公司履行工程承包合同，对工程现场施工全过程的组织控制与管理负责。

2.1.2项目经理部实行项目经理负责制，对现场施工、经营、人技术负责人 施工负责人

工

程

部

质

检

部

安

全

部

材

料

部

经

营

部

各施工队

各施工班组 项目经理 事负全面责任；总工程师负责工程技术，质量控制；项目副经理负责组织施工，生产调度工作。经理部下设五个部：工程管理部、质检部、安全部、材料供应部、经营部。

2.1.3根据本工程特点，拟定为四个施工队，每队设队长，质检员各1名，班组设组长并兼职质安员。

2.1.4本工程实行项目经理负责制。项目经理对公司负责，项目经理部管理层，作业层对项目经理负责。管理层实行岗位目标责任制；作业层实行生产目标考核，推行定额管理。

2.1.5为保证施工进度，拟定网络计划，一级网络与业主总部署接口，二级网络与供应部门接口，确保如期、保质、保量供货中。三级网络编制科学合理的施工计划，在施工中进行动态跟踪，及时检查调整，确保总体目标的实现。

2.1.6加强生产调度，根据工程实际的需要和工程具体条件，及时合理地调配人力物力，下达施工任务，确保工程有序进行。对于其它原因造成防腐工作延期的，则安排多班轮换作业或合理地增加有效工日缩短工期。

2.1.7加强技术管理，项目部和专业技术人员职责明确，分工合理，认真作好施工准备，服务到现场，认真落实技术指标。指导作业班作好各项施工记录，解决施工中的技术、材料、设备等问题。

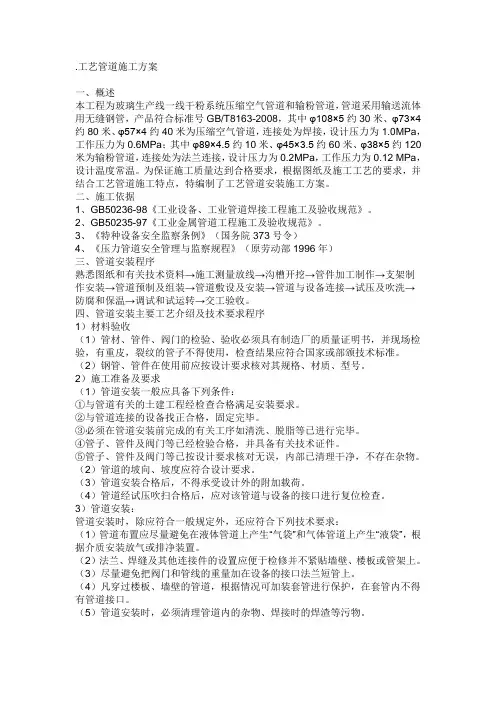

.工艺管道施工方案

一、概述

本工程为玻璃生产线一线干粉系统压缩空气管道和输粉管道，管道采用输送流体用无缝钢管，产品符合标准号GB/T8163-2008，其中φ108×5约30米、φ73×4约80米、φ57×4约40米为压缩空气管道，连接处为焊接，设计压力为1.0MPa，工作压力为0.6MPa；其中φ89×4.5约10米、φ45×3.5约60米、φ38×5约120米为输粉管道，连接处为法兰连接，设计压力为0.2MPa，工作压力为0.12 MPa，设计温度常温。为保证施工质量达到合格要求，根据图纸及施工工艺的要求，并结合工艺管道施工特点，特编制了工艺管道安装施工方案。

二、施工依据

1、GB50236-98《工业设备、工业管道焊接工程施工及验收规范》。

2、GB50235-97《工业金属管道工程施工及验收规范》。

3、《特种设备安全监察条例》（国务院373号令）

4、《压力管道安全管理与监察规程》（原劳动部1996年）

三、管道安装程序

熟悉图纸和有关技术资料→施工测量放线→沟槽开挖→管件加工制作→支架制作安装→管道预制及组装→管道敷设及安装→管道与设备连接→试压及吹洗→防腐和保温→调试和试运转→交工验收。

四、管道安装主要工艺介绍及技术要求程序

1）材料验收

（1）管材、管件、阀门的检验、验收必须具有制造厂的质量证明书，并现场检验，有重皮，裂纹的管子不得使用，检查结果应符合国家或部颁技术标准。

（2）钢管、管件在使用前应按设计要求核对其规格、材质、型号。

2）施工准备及要求

（1）管道安装一般应具备下列条件：

①与管道有关的土建工程经检查合格满足安装要求。

②与管道连接的设备找正合格，固定完毕。

③必须在管道安装前完成的有关工序如清洗、脱脂等已进行完毕。

④管子、管件及阀门等已经检验合格，并具备有关技术证件。

⑤管子、管件及阀门等已按设计要求核对无误，内部已清理干净，不存在杂物。

（2）管道的坡向、坡度应符合设计要求。

第1篇

一、工程概况

本工程为某住宅小区客厅、卧室、厨房及卫生间地砖铺设工程。地砖采用陶瓷砖，规格为600mm×600mm。施工前需对现场进行仔细勘查，确保施工方案的科学性和可行性。

二、施工准备

1. 材料准备

- 陶瓷砖：选择符合国家标准的陶瓷砖，确保质量合格。

- 水泥：采用普通硅酸盐水泥，强度等级不低于32.5。

- 砂：中粗砂，细度模数在2.5~3.5之间。

- 粘结剂：瓷砖粘结剂，粘结强度应符合国家标准。

- 填缝剂：彩色填缝剂，颜色与瓷砖相协调。

- 水泥砂浆：用于找平和抹灰。

- 找平层材料：细石混凝土或水泥砂浆。

- 施工工具：水平尺、墨斗、线锤、切割机、水平尺、滚筒、抹子、铲刀、砂纸等。

2. 人员准备

- 施工队伍：由经验丰富的瓦工、技术工人组成。

- 施工人员：对施工人员进行技术交底，确保施工质量。

3. 施工设备准备

- 施工现场需配备切割机、水平尺、滚筒、抹子、铲刀、砂纸等施工工具。

三、施工工艺流程

1. 基层处理

- 清理基层：清除基层表面的油污、杂物、灰尘等。 - 验收基层：检查基层的平整度、垂直度、含水率等是否符合要求。

2. 找平层施工

- 测量放线：根据设计图纸，在基层上放出地砖铺设的基准线。

- 混合水泥砂浆：按照水泥：砂=1：2的比例混合水泥砂浆。

- 找平层铺设：将混合好的水泥砂浆均匀铺在基层上，用抹子抹平，确保找平层厚度均匀。

3. 粘结剂配制

- 按照粘结剂生产厂家提供的比例，将粘结剂与水充分搅拌均匀。

4. 瓷砖铺设

- 预排砖：将瓷砖按照设计图纸进行预排，确保瓷砖的排列美观。

- 铺设瓷砖：将瓷砖粘贴在找平层上，用抹子轻轻压实，确保瓷砖平整牢固。

- 调整瓷砖：调整瓷砖的位置，确保瓷砖与基准线平行，四角垂直。

5. 填缝剂施工

陶瓷防滑地砖楼地面工程施工方案

施工方案：陶瓷防滑地砖楼地面

1.1.1 施工工艺流程

以下是地砖铺贴的工艺流程图：

1.1.2 施工工艺

下表是地砖楼地面施工工艺的一览表：

序号 工作名称 具体操作内容

1 选砖 提前做好选砖的工作，拆包后块块进行挑选，长、宽、厚不得超过土1㎜，检查选砖平整度用直尺，不得超过±0.5㎜。剔除外观有裂缝、掉角和表面上有缺陷的砖块，并按花型、颜色挑选后分别堆放。

2 基层处理 将混凝土基层上杂物清理掉，用钢丝刷刷净浮浆层。基层有油污时，用10%火碱水刷净，并用清水及时将其上的碱液冲净。在清理好的基层上，浇水洇透，撒素水泥面用扫帚扫匀，随扫浆随铺灰。从已弹好的面层水平线下量至找平层上皮的标高，抹灰饼间距1.5m，灰饼上平就是水泥砂浆找平层的标高，然后从房间一侧开始标筋。有地漏的房间，由四周向地漏方向放射形抹标筋，并找好坡度。抹灰饼和标筋使用干硬性砂浆，厚度不小于2㎝。

3 弹铺砖控制线 当找平层砂浆抗压强度达到1.2MPa时，开始上人弹砖的控制线。预先根据设计要求和砖板块规格尺寸，确定板块铺砌的缝隙宽度。在抹灰饼和房间分中、从纵、横两个方向排尺寸，当尺寸不足整砖倍数时，将非整砖用于边角处，横向平行于门口的第一排为整砖，将非整砖排在靠墙位置，纵向和缝宽，在地面上弹纵、横控制线(每隔4块砖弹一根控制线)。为了找好位置和标高，从门口开始，纵向先铺2～3行砖，以此为标筋拉纵横水平标高线，铺时从里向外操作，人不得踏在刚铺好的砖面上，每块砖跟线。操作程序是：铺砌前将砖板块放入半截水桶中浸水湿润，晾干后表面无明水时，方可使用。粘结砂浆随拌随用。
