直流稳压电源电路设计

直流稳压电源课程设计总结报告电路改进措施

直流稳压电源课程设计的总结报告和电路改进措施

直流稳压电源是电子电路中的重要应用之一,可以为各种电子设备提供稳定的直流电压。在课程设计过程中,我们需要考虑电路的性能、可靠性、成本等因素,以便不断改进和优化电路设计。下面是我们总结的直流稳压电源课程设计的经验和改进措施。

一、电路设计

在课程设计中,我们着重考虑了电路的稳定性、可靠性和效率等因素。具体来说,我们采用了以下设计措施来提高电路的性能:

1. 选择合适的电源元件:我们使用了高质量的元器件,如二极管、晶体管、电容和电感等,以确保电路的稳定性和可靠性。

2. 设计合理的电路拓扑:我们采用了复用技术和并联电路拓扑,以提高电路的效率和稳定性。

3. 优化电路参数:我们对电路的参数进行了精细的优化,如电流限制、电压精度、纹波系数等,以确保电路的性能符合要求。

4. 进行电路仿真:我们使用电路仿真工具,对电路进行了仿真分析,以验证电路的稳定性和可靠性。

二、电路改进措施

为了提高电路的效率和可靠性,我们需要进行一些改进措施:

1. 改进电源元件的选择:我们可以采用更小尺寸、更高性能的元件,以提高电源的效率和可靠性。

2. 改进电路拓扑:我们可以采用更高效的电路拓扑,如集成稳压器、整流器等,以提高电源的效率和稳定性。

3. 改进电源控制电路:我们可以采用更高精度的控制电路,如反馈控制电路、比例控制电路等,以提高电源的精度和稳定性。

4. 改进电源滤波电路:我们可以采用更有效的电源滤波电路,如低通滤波器、高通滤波器等,以提高电源的滤波效果和稳定性。

总结

通过以上的经验和改进措施,我们可以更好地设计直流稳压电源电路,提高电路的性能和可靠性,为各种电子设备提供更稳定的直流电压。

浅谈直流稳压电源电路设计

随着科技的发展，信息时代的进步，电子产品的应用越来越广泛，电子产品应用的同时需要直流稳压电源对这些电子产品进行充电，因此直流稳压电源的发展乃至成熟是信息发展的必然趋势。本文主要阐述了直流稳压电源的设计过程，论述了直流稳压电源的发展历史和现状，简述了电路实际设计过程，完成了直流稳压电源电路的设计工作，对其应用做了总结。

标签：直流稳压电源;电路设计;工作原理

一、直流稳压电源的发展历史、现状和设计背景

从二十世纪60年代中期到了90年代以来，以电子为核心的电源产业进入快速发展时期，数据通讯和电信行业的技术更新推动电源行业向智能化方向发展。电源的控制方式经过模拟控制、模数混合控制向数字控制阶段转变。数字控制的优点是标定更的量，芯片价格也比较低，相对模数混合控制其对电压电流的检测更精确，实现较高精度的较正和快速灵活的控制。1919年之后，我国相对发达国家，在电源行业方面存在不足和差距。电源产品的开发投入、生产规模、工艺水平、先进检测设备、智能化、可靠性和持续创新等方面都存在差距，很多先进的电源设备国内不能生产，主要依赖于进口。2018年直流稳压电源现状分析报告看出，国内直流稳压电源行业正处于发展时期，并且不断发展成熟起来。

二、电路设计实验设备及器件

所谓巧妇难为无米之炊，电路设计同样需要必要的实验设施和工具，而实验条件的好坏和选择工具的正确与否是设计的关键和前提。下面具体阐释设计思路中所需要的实验条件、实验工具和必要的实验材料：

1.电路所需实验设备、实验工具和仪表。本次设计的完成需要在专业的电子试验台上进行，需要的实验仪器和实验工具如下：示波器、万用表、变压器（12v）、电烙铁、钳子和镊子等，另外需要若干焊锡和连接线。

2.电路所需元器件清单。元器件清单如下：

三、电路设计思路

直流稳压电源又称为直流稳压器，其作用就是将交流电转化成相应用电器所需要的稳定电压的直流电。其关键是输出直流电压的稳定性，所以设计电路的着眼点就是电路转化的稳定性。

完好版LM317直流稳压电源课程设计 1 / 19

课题任务

设计一个连续可调直流稳压电源

功能要求说明

① 输出电压可调： Uo=+3V～+9V

② 输出最大电流： Iomax=800mA

③ 输出电压变化量：△ U≤5mV

④ 稳压系数： Sv≤

可调直流稳压电源整体方案介绍及工作原理说明

直流稳压电源的设计思路

① 电网供电电压交流 220V(有效值 )50Hz，要获得低压直流输出，第一必定采

用电源变压器将电网电压降低获得所需要交流电压；

② 降压后的交流电压，经过整流电路变成单向直流电，但其幅度变化大；

③ 脉动大的直流电压须经过滤波电路变成圆滑，脉动小的直流电，马上交流

成份滤掉，保留其直流成份；

④ 滤波后的直流电压，再经过稳压电路稳压，即可获得基本不受外界影响的

牢固直流电压输出，供给负载。

直流稳压电源的基本源理

＋ ＋

电 源

U1 U2

－ 变压器

－

U1 U2

整 流

电 路

＋

波 ＋ ＋

滤 稳 压

U3 路 UI UO 电 电 路

－ － －

U3 UI UO

图 直流稳压电源结构图和稳压过程

电源变压器：是降压变压器，它的作用是将 220V的交流电压变换成整流滤波电

路所需要的交流电压 Ui 。变压器的变比由变压器的副边按确定，变压器副边与原边

的功率比为 P2/P1=η，式中η是变压器的效率。

整流电路：利用单导游电元件，将 50HZ的正弦交流电变换成脉动的直流电。 完好版LM317直流稳压电源课程设计 2 / 19

滤波电路：可以将整流电路输出电压中的交流成分大部分滤除。滤波电路滤除

较大的涟漪成分，输出涟漪较小的直流电压 UI。常用的整流滤波电路有全波整流滤

波、桥式整流滤波等。

稳压电路 : 稳压管稳压电路其工作原理是利用稳压管两端的电压稍有变化，会引

起其电流有较大变化这一特点，经过调治与稳压管串通的限流电阻上的压降来达到

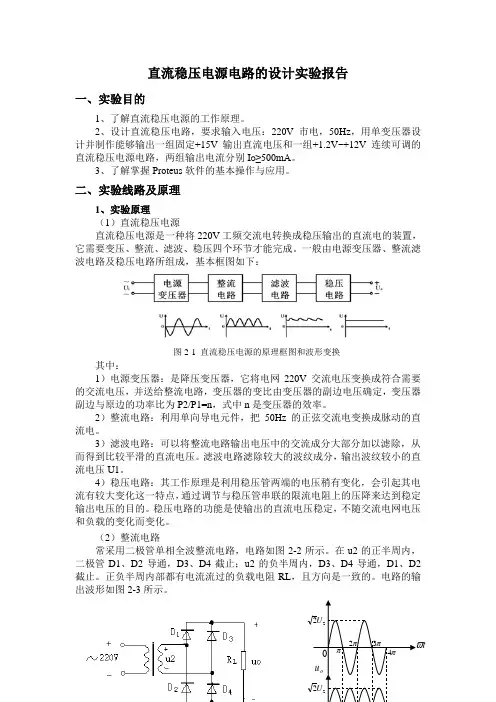

直流稳压电源电路的设计实验报告

一、实验目的

1、了解直流稳压电源的工作原理。

2、设计直流稳压电路，要求输入电压：220V市电，50Hz，用单变压器设计并制作能够输出一组固定+15V输出直流电压和一组+1.2V~+12V连续可调的直流稳压电源电路，两组输出电流分别IO≥500mA。

3、了解掌握Proteus软件的基本操作与应用。

二、实验线路及原理

1、实验原理

（1）直流稳压电源

直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电的装置，它需要变压、整流、滤波、稳压四个环节才能完成。一般由电源变压器、整流滤波电路及稳压电路所组成，基本框图如下：

图2-1 直流稳压电源的原理框图和波形变换

其中：

1）电源变压器：是降压变压器，它将电网220V交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定，变压器副边与原边的功率比为P2/P1=n，式中n是变压器的效率。

2）整流电路：利用单向导电元件，把50Hz的正弦交流电变换成脉动的直流电。

3）滤波电路：可以将整流电路输出电压中的交流成分大部分加以滤除，从而得到比较平滑的直流电压。滤波电路滤除较大的波纹成分，输出波纹较小的直流电压U1。

4）稳压电路：其工作原理是利用稳压管两端的电压稍有变化，会引起其电流有较大变化这一特点，通过调节与稳压管串联的限流电阻上的压降来达到稳定输出电压的目的。稳压电路的功能是使输出的直流电压稳定，不随交流电网电压和负载的变化而变化。

（2）整流电路

常采用二极管单相全波整流电路，电路如图2-2所示。在u2的正半周内，二极管D1、D2导通，D3、D4截止；u2的负半周内，D3、D4导通，D1、D2截止。正负半周内部都有电流流过的负载电阻RL，且方向是一致的。电路的输出波形如图2-3所示。

t023422Uou22U

整流二极管采用1N4007，具有正向导通电压降低，导通电流高，泄露电流低，过载电流高，成本低等优点，其基本参数如下图所示，有黑色线圈一端表示负极。
