高低温试验箱工作原理

恒温恒湿试验箱作业指导书

摘要：

一、试验箱概述

1.1 恒温恒湿试验箱的定义与作用

1.2 恒温恒湿试验箱的分类与规格

二、试验箱工作原理

2.1 恒温恒湿试验箱的基本组成

2.2 恒温恒湿试验箱的工作原理

三、试验箱的使用与维护

3.1 试验箱的使用方法

3.2 试验箱的维护保养

四、试验箱的应用领域

4.1 电子行业的应用

4.2 汽车行业的应用

4.3 食品行业的应用

4.4 其他行业的应用

正文：

恒温恒湿试验箱是一种模拟环境条件的试验设备，主要用于测试产品在恒定温度和恒定湿度的环境下的性能和可靠性。恒温恒湿试验箱广泛应用于电子、汽车、食品等行业，对于产品的研发、生产和质量控制具有重要意义。

一、试验箱概述 1.1 恒温恒湿试验箱的定义与作用

恒温恒湿试验箱是一种能够模拟恒定温度和恒定湿度环境的试验设备。通过恒温恒湿试验，可以检测产品在实际应用中可能遇到的环境条件下的性能和可靠性，从而评估产品的质量和可靠性。

1.2 恒温恒湿试验箱的分类与规格

恒温恒湿试验箱根据试验温度的范围和精度分为不同类型，如：低温恒温恒湿试验箱、高温恒温恒湿试验箱、高低温恒温恒湿试验箱等。此外，恒温恒湿试验箱的规格也根据试验空间、温度控制精度和湿度控制精度等因素有所不同。

二、试验箱工作原理

2.1 恒温恒湿试验箱的基本组成

恒温恒湿试验箱主要由制冷系统、加热系统、湿度控制系统、温度传感器和湿度传感器等组成。通过这些系统的协同工作，实现恒定温度和恒定湿度的环境条件。

2.2 恒温恒湿试验箱的工作原理

恒温恒湿试验箱通过制冷系统降低箱内温度，并通过加热系统升温；湿度控制系统通过加湿器加湿或除湿器除湿，以实现恒定湿度。温度传感器和湿度传感器实时监测箱内温度和湿度，将数据传输给温湿度控制器，控制器根据设定的参数对制冷、加热、加湿和除湿系统进行调节，从而保持恒定温度和恒定湿度的环境。

1 高低温冲击试验箱的原理及特点介绍

高低温冲击试验箱根据试验需求及测试标准分为三箱式和两箱式，区别在于试验方式和内部结构不同。

三箱式分为蓄冷室，蓄热室和试验室，产品在测试时是放置在试验室。

两箱式分为高温室和低温室，是通过电机带动提篮运动来实现高低温的切换，产品放在提篮里，是随提篮一起移动的。

高低温冲击试验箱产品特点：

试验箱内胆采用304不锈钢板，外壳采用钢板喷塑处理保证设备的持久防腐功能和外观寿命，造型美观大方，并采用优质把手，操作简便。

试验箱分低温区和高温区，冲击试验时自动打开高温区与低温区从而达到高温与低温的冲击试验。

试验箱门、循环风机、提蓝传动等互锁，一旦打开箱门，循环风机和提蓝传动的电源会被自动切断，保护操作者的安全。

高低温冲击试验箱制冷系统为了保证降温速率和zui低温度的要求，采用进口全封闭压缩机所组成制冷系统。

温度控制采用可程式彩色触摸屏，操作和数据采集简单可靠，直观的图形曲线显示功能使操作者可以方便的观察试验过程。

2 安全保护：漏电、短路、超温、缺水、电机过热、压缩机超压、过载、过电流保护。

制冷工作原理

高低制冷循环均采用逆卡若循环，该循环由两个等温过程和两个绝热过程组成。

其过程如下:

制冷剂经压缩机绝热压缩到较高的压力，消耗了功使排气温度升高，之后制冷剂经冷凝器等温地和四周介质进行热交换，将热量传给四周介质。

后制冷剂经阀绝热膨胀做功，这时制冷剂温度降低。

制冷剂通过蒸发器等温地从温度较高的物体吸热，使被冷却物体温度降低。此循环周而复始从而达到降温之目的。

标签:

高低温冲击试验箱

O型圈⾼低温试验标准

⼀、试验⽬的

本标准规定了O型圈进⾏⾼低温试验的条件、程序和要求，以确保O型圈

在不同温度环境下的性能和可靠性。

⼆、试验原理

O型圈⾼低温试验主要模拟实际⼯作环境中可能遇到的⾼温和低温条件，以检测O型圈在此环境下的性能表现。试验通常在温度控制箱内进⾏，通过模

拟不同的温度条件，对O型圈进⾏加热或冷却，以评估其在极端温度下的性

能。

三、试验设备与材料

1.温度控制箱：⽤于模拟⾼温和低温环境，具备精确的温度控制和显示功

能。

2.O型圈样品：试验对象，应具备相同的规格和性能。

3.恒温恒湿试验箱：如需要进⾏温湿度综合试验，可使⽤恒温恒湿试验箱。

4.计时器：⽤于记录试验时间。

5.温度记录仪：⽤于记录试验过程中的温度变化。

四、试验步骤

1.准备样品：选取相同规格和性能的O型圈样品，确保其清洁⼲燥。

2.设定温度：根据需要，设定⾼温和低温的极限值。⾼温通常为+80℃⾄+150

℃，低温为-40℃⾄0℃。

3.升温/降温阶段：将温度控制箱设定为⽬标温度，将O型圈放⼊温度控制箱

内，开始升温或降温。在此阶段，应保持温度均匀，避免O型圈受到过⼤的

温度梯度影响。

4.温度保持阶段：当温度稳定后，维持⼀段时间（例如1⼩时）以便O型圈充

分适应温度。

5.检测阶段：在设定的温度下，对O型圈进⾏性能检测，如硬度、弹性、压缩

永久变形等。这些测试应符合相应的测试标准。

6.数据记录：详细记录试验过程中的温度变化、试验时间以及O型圈的性能

表现。

7.恢复室温：完成低温试验后，将O型圈置于室温下恢复⼀段时间，然后进

⾏⾼温试验。完成所有试验后，将O型圈置于室温下恢复⾄原始状态。

8.分析结果：根据记录的数据，分析O型圈在⾼温和低温下的性能表现，以

及与原始状态的差异。

9.撰写报告：将试验过程、数据记录和分析结果整理成报告，以供评估和改

进。

五、注意事项

1.在进⾏⾼低温试验时，应确保设备的安全运⾏，遵守操作规程，避免发⽣

意外事故。

2.试验过程中应保持记录的完整性和准确性，以便对结果进⾏分析和评估。3.在试验过程中应保持恒定的湿度条件，以模拟实际使⽤环境。如需进⾏湿

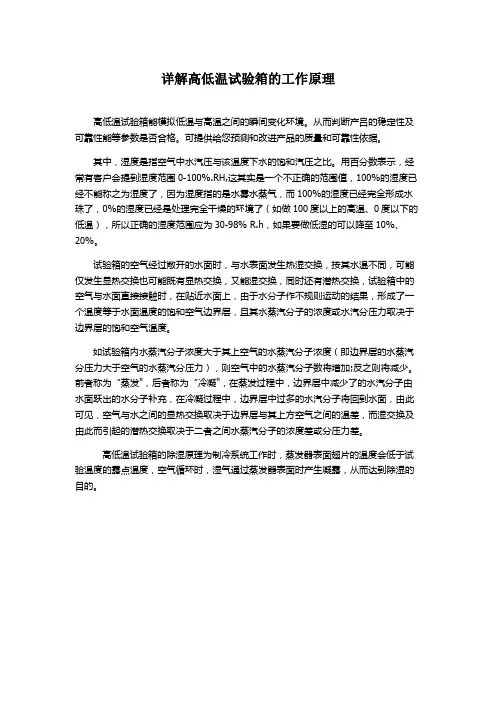

详解高低温试验箱的工作原理

高低温试验箱能模拟低温与高温之间的瞬间变化环境。从而判断产吕的稳定性及可靠性能等参数是否合格。可提供给您预测和改进产品的质量和可靠性依据。

其中，湿度是指空气中水汽压与该温度下水的饱和汽压之比。用百分数表示，经常有客户会提到湿度范围0-100%.RH,这其实是一个不正确的范围值，100%的湿度已经不能称之为湿度了，因为湿度指的是水雾水蒸气，而100%的湿度已经完全形成水珠了，0%的湿度已经是处理完全干燥的环境了（如做100度以上的高温、0度以下的低温），所以正确的湿度范围应为30-98% R.h，如果要做低湿的可以降至10%、20%。

试验箱的空气经过敞开的水面时，与水表面发生热湿交换，按其水温不同，可能仅发生显热交换也可能既有显热交换，又能湿交换，同时还有潜热交换，试验箱中的空气与水面直接接触时，在贴近水面上，由于水分子作不规则运动的结果，形成了一个温度等于水面温度的饱和空气边界层，且其水蒸汽分子的浓度或水汽分压力取决于边界层的饱和空气温度。

如试验箱内水蒸汽分子浓度大于其上空气的水蒸汽分子浓度（即边界层的水蒸汽分压力大于空气的水蒸汽分压力），则空气中的水蒸汽分子数将增加;反之则将减少。前者称为“蒸发"，后者称为“冷凝"，在蒸发过程中，边界层中减少了的水汽分子由水面跃出的水分子补充，在冷凝过程中，边界层中过多的水汽分子将回到水面，由此可见，空气与水之间的显热交换取决于边界层与其上方空气之间的温差，而湿交换及由此而引起的潜热交换取决于二者之间水蒸汽分子的浓度差或分压力差。

高低温试验箱的除湿原理为制冷系统工作时，蒸发器表面翅片的温度会低于试验温度的露点温度，空气循环时，湿气通过蒸发器表面时产生凝露，从而达到除湿的目的。
