施工现场总平面布置
施工总平面布置图是拟建工程施工现场的总平面布置图。根据施工计划和施工进度的要求，对道路交通、材料仓库、加工场地、主要机械设备、临时房屋、临时水电管线等进行合理的规划和安排。在施工现场，正确处理整个现场、永久性建筑和拟建项目施工过程中所需的所有设施之间的空间关系。
建筑总平面是一个工程。施工组织设计的重要组成部分(以及一些特殊的施工方案)，也是工程投标中技术指标的重要组成部分。现在CAD广泛使用，建筑总平面基本都是用CAD绘制的。这里以CAD软件的应用为例，说明如何绘制建筑总平面图。
1施工总平面图绘制依据
1.各种设计资料，包括施工总平面图、地形图、区域规划图、建设项目范围内所有现有和规划的设施。
2.建设项目现场调查(周边道路及交通状况、现有建筑、水电接口、现场排水口、施工区域、围墙出入口设置等)). 3.建设项目的概况、施工方案和施工进度，以便了解各施工阶段的情况，合理规划施工现场。
4.各种建筑材料、构件、加工产品、施工机械和运输工具的清单(包括所需数量和外形尺寸等信息),以便规划施工场地内的存放地点和运输路线。
5.各部件加工厂的规模，仓库和其他临时设施的数量和规格。
6、施工现场消防安全技术规范《JGJ施工现场临时建筑技术规范》GB 50720-2011/T 188-2009。
7.地方政府和建设单位对施工现场安全文明施工的有关规定，以及建设单位的安全文明施工标准。
2绘制施工总平面图的原则
1.在满足建设要求的前提下，少占地，不占用交通道路。
2.主要施工机械设备的布置满足施工要求。
3.尽量减少场内运输距离，尽可能避免二次搬运。
4.在满足施工需要的前提下，临时工程进度越小越好，以降低临时工程费用。
5.充分考虑劳动保护、环境保护、技术安全、消防要求等。
6.遵守当地主管部门和建设单位对施工现场安全文明施工的有关规定。
3施工总平面布置的主要内容和绘制步骤
1.绘制拟建建(构)筑物，确定施工场地面积。(现在基本上可以从设计院复制建筑总平面的电子平面图，但是首先要做图形处理。详情见第六部分第2条。)
施工现场平面布置图如何绘制 1 / 4
施工现场平面部署图怎样绘制
施工总平面部署图是拟建项目施工场所的总部署图。它依照施工方案和施工进度的要求，对施工现场的道路交通、资料库房、加工场所、主要机械设备、暂时房子、暂时水电管线等做出合理的规划部署，进而正确办理全工地施工时期所需各项设备和永远建筑、拟建工程之间的空间关系。
施工总平面部署图是工程施工组织设计 （及部分专项施工方案） 的重要构成部分，在工程招标中，也是技术标的重要构成部分。此刻 CAD应用普及，施工总平面部署图基本上采纳 CAD进行绘制，下边以应用 CAD软件为例，说明怎样才能绘制好施工总平面部署图。 一 施工总平面部署图绘制依照标题
1、各样设计资料，包含建筑总平面图、地形地貌图、地区规划图、建筑项目范围内有关的全部已有和拟建的各样设备地点。
2、建设项目的现场观察状况（周边道路及交通状况、原有建筑物状况、用水用电接驳口、现场排水口、施工地区及围墙进出口设置状况等）。
3、建设项目的建筑概略、施工方案、施工进度计划，以便认识各施工阶段状况，合理规划施工场所。
4、各样建筑资料构件、 加工品、施工机械和运输工具一览表 ( 含需要数目及外廓尺寸等信息 ) ，以便规划工地内部的储放场所和运输线路。 5、各构件加工厂规模、库房及其余暂时设备的需求数目及规格。
6、《建设工程施工现场消防安全技术规范》 GB50720-2011、《施工现场暂时建筑物技术规范》 JGJ/T 188-2009 。
7、当地主管部门和建设单位对于施工现场安全文明施工的有关规定，施工单位安全文明施工标准。 二 施工总平面部署图绘制原则 1、在知足施工要求的前提下，少占地，不挤占交通道路。 2、主要施工机械设备的部署知足施工需求。 3、最大限度的压缩场内运输距离，尽可能防止二次搬运。
4、在知足施工需要的前提下，暂时工程越小越好，以降低暂时工程费。 5、充足考虑劳动保护，环境保护，技术安全，消防要求等。

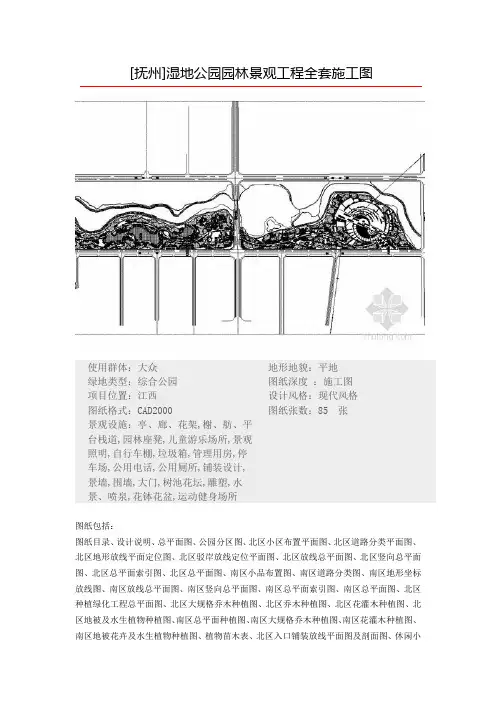

[抚州]湿地公园园林景观工程全套施工图
使用群体：大众 地形地貌：平地
绿地类型：综合公园 图纸深度 ：施工图
项目位置：江西 设计风格：现代风格
图纸格式：CAD2000 图纸张数：85 张
景观设施：亭、廊、花架,榭、舫、平台栈道,园林座凳,儿童游乐场所,景观照明,自行车棚,垃圾箱,管理用房,停车场,公用电话,公用厕所,铺装设计,景墙,围墙,大门,树池花坛,雕塑,水景、喷泉,花钵花盆,运动健身场所
图纸包括：
图纸目录、设计说明、总平面图、公园分区图、北区小区布置平面图、北区道路分类平面图、北区地形放线平面定位图、北区驳岸放线定位平面图、北区放线总平面图、北区竖向总平面图、北区总平面索引图、北区总平面图、南区小品布置图、南区道路分类图、南区地形坐标放线图、南区放线总平面图、南区竖向总平面图、南区总平面索引图、南区总平面图、北区种植绿化工程总平面图、北区大规格乔木种植图、北区乔木种植图、北区花灌木种植图、北区地被及水生植物种植图、南区总平面种植图、南区大规格乔木种植图、南区花灌木种植图、南区地被花卉及水生植物种植图、植物苗木表、北区入口铺装放线平面图及剖面图、休闲小广场详图、入口小广场详图、木曲桥施工详图、观水平台施工图、入口广场施工图、广场景观节点详图、林中木栈道详图、儿童活动广场详图、北区南入口平面立面及剖面图、北区主入口桥梁详图、北区种植绿化工程总平面图、北区大规格乔木种植图、北区乔木种植图、北区花灌木种植图、北区地被及水生植物种植图、北区小区布置平面图、北区道路分类平面图、北区地形放线平面定位图、北区驳岸放线定位平面图、北区放线总平面图、北区竖向总平面图、北区总平面索引图、北区总平面图、南区北入口景观施工图、休闲走廊广场施工图、双亭休闲平台施工图、南区景观节点详图、局部小广场放线图、南区总平面种植图、南区大规格乔木种植图、南区花灌木种植图、南区地被花卉及水生植物种植图、南区小品布置图、南区道路分类图、南区地形坐标放线图、南区放线总平面图、南区竖向总平面图、南区总平面索引图、南区总平面图。、木坐凳木栏杆施工图、园路施工图、停车位施工图。
高手教你如何画景观施工图 (实用经验)
一、总 则
1、工作目标
1.1规范化有效提高设计的工作质量；
1.2标准化提高设计的工作效率；
1.3网络化便于网络上规范化管理和成果的共享。
2、工作范围
本标准是依据建筑CAD制图的统一规则，适用于我公司建筑工程和景观工程及相关领域中的CAD制图。
3、工作风格
本标准为形成公司CAD绘图表达的风格的统一，不提倡个人绘图表达风格。CAD制图的表达应清晰、完整、统一。
二、制图
1、制图规范
工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。
2、图纸目录
各个专业图纸目录参照下列顺序编制：
封面
图纸目录
景观专业：景观设计说明；总图；竖向图；放线图；索引图；分区图；节电详图；铺装详图。
建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。
结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。
电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。
暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。
绿化专业：绿化设计说明；苗木材料表；总图；乔木种植图；灌木种植图；地被种植图；
3、图纸深度
工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。
4、图纸字体
除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。同一图形文件内字型数目不要超过四种。以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx（汉字单线）。
