过程控制系统的组成

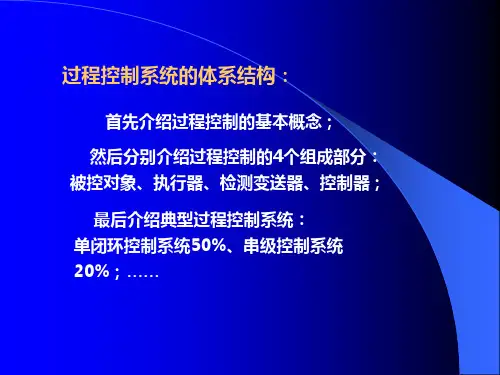

过程控制系统概述杨峰电信学院06自动化3班学号：40604010321所谓过程控制（Process Control）是指根据工业生产过程的特点，采用测量仪表、执行机构和计算机等自动化工具，应用控制理论，设计工业生产过程控制系统，实现工业生产过程自动化。

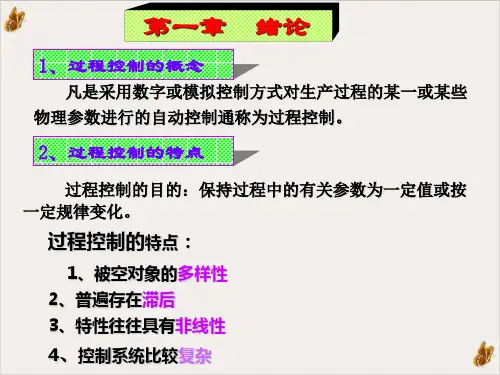

一﹑过程控制的特点随着生产过程的连续化﹑大型化和不断强化, 随着对过程内在规律的进一步了解,以及仪表﹑计算机技术的不断发展, 生产过程控制技术近年来发展异常迅速.所谓生产过程自动化, 一般指工业生产中(如石油﹑化工﹑冶金﹑炼焦﹑造纸﹑建材﹑陶瓷及热力发电等)连续的或按一定程序周期进行的生产过程的自动控制.凡是采用模拟或数字控制方式对生产过程的某一或某些物理参数(如温度﹑压力﹑流量等)进行的自动控制统称为过程控制.生产过程的自动控制, 一般要求保持过程进行中的有关参数为一定值或按一定规律变化. 由于被控参数不但受内﹑外界各种条件的影响, 而且各参数之间也会相互影响, 这就给对某些参数进行自动控制增加了复杂性和困难性. 除此之外, 过程控制尚有如下一些特点:1. 被控对象的多样性.对生产过程进行有效的控制, 首先得认识被控对象的行为特征, 并用数学模型给以表征, 这叫对象特性的辨识. 由于被控对象多样性这一特点, 就给辨识对象特性带来一定的困难.2. 被控对象存在滞后.由于生产过程大多在比较庞大的设备内进行, 对象的储存能力大, 惯性也大. 在热工生产过程中, 内部介质的流动和热量转移都存在一定的阻力, 因此对象一般均存在滞后性. 由自动控制理论可知, 如系统中某一环节具有较大的滞后特性, 将对系统的稳定性和动态质量指标带来不利的影响, 增加控制的难度.3. 被控对象一般具有非线性特点.当被控对象具有的非线性特性较明显而不能忽略不计时, 系统为非线性系统, 必需用非线性理论来设计控制系统, 设计的难度较高. 如将具有明显的非线性特性的被控对象经线性化处理后近似成线性对象, 用线性理论来设计控制系统, 由于被控对象的动态特性有明显的差别, 难以达到理想的控制目的.4. 控制系统比较复杂.控制系统的复杂性表现之一是其运行现场具有较多的干扰因素. 基于生产安全上的考虑, 应使控制系统具有很高的可靠性.由于以上特点, 要完全通过理论计算进行系统设计与控制器的参数整定至今乃存在相当的困难, 一般是通过理论计算与现场调整的方法, 达到过程控制的目的.二﹑过程控制系统的组成过程控制系统的组成, 一般可用如下框图表示被控参数（变量）y(t ) ;控制（操纵）参数（变量）q(t) ;扰动量f(t) ;给定值r(t) ;当前值z(t); 偏差e(t) ;控制作用u(t)三、过程控制系统的分类按系统的结构特点来分反馈控制系统，前馈控制系统，复合控制系统（前馈-反馈控制系统）按给定值信号的特点来分定值控制系统，随动控制系统1.反馈控制系统偏差值是控制的依据，最后达到减小或消除偏差的目的。

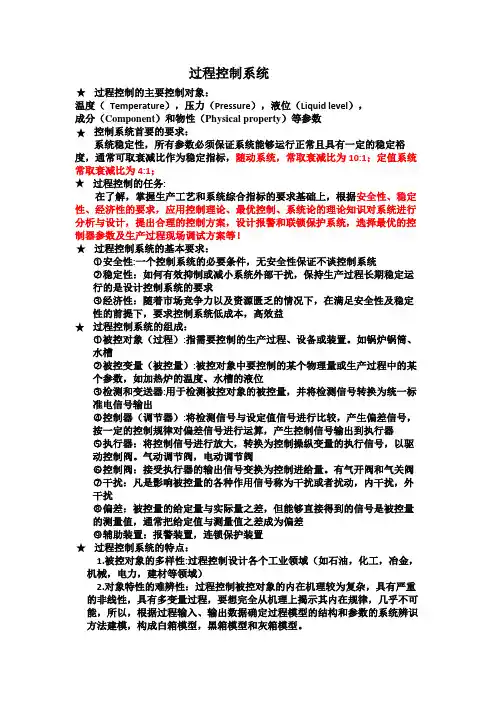

过程控制系统过程控制的主要控制对象：温度（Temperature），压力（Pressure），液位（Liquid level），成分（Component）和物性（Physical property）等参数控制系统首要的要求：系统稳定性，所有参数必须保证系统能够运行正常且具有一定的稳定裕度，通常可取衰减比作为稳定指标，随动系统，常取衰减比为10:1；定值系统常取衰减比为4:1；过程控制的任务:在了解，掌握生产工艺和系统综合指标的要求基础上，根据安全性、稳定性、经济性的要求，应用控制理论、最优控制、系统论的理论知识对系统进行分析与设计，提出合理的控制方案，设计报警和联锁保护系统，选择最优的控制器参数及生产过程现场调试方案等！过程控制系统的基本要求：○1安全性:一个控制系统的必要条件，无安全性保证不谈控制系统○2稳定性：如何有效抑制或减小系统外部干扰，保持生产过程长期稳定运行的是设计控制系统的要求○3经济性：随着市场竞争力以及资源匮乏的情况下，在满足安全性及稳定性的前提下，要求控制系统低成本，高效益过程控制系统的组成：○1被控对象（过程）:指需要控制的生产过程、设备或装置。

如锅炉锅筒、水槽○2被控变量（被控量）:被控对象中要控制的某个物理量或生产过程中的某个参数，如加热炉的温度、水槽的液位○3检测和变送器:用于检测被控对象的被控量，并将检测信号转换为统一标准电信号输出○4控制器（调节器）:将检测信号与设定值信号进行比较，产生偏差信号，按一定的控制规律对偏差信号进行运算，产生控制信号输出到执行器○5执行器：将控制信号进行放大，转换为控制操纵变量的执行信号，以驱动控制阀。

气动调节阀，电动调节阀○6控制阀：接受执行器的输出信号变换为控制进给量。

有气开阀和气关阀○7干扰：凡是影响被控量的各种作用信号称为干扰或者扰动，内干扰，外干扰○8偏差：被控量的给定量与实际量之差，但能够直接得到的信号是被控量的测量值，通常把给定值与测量值之差成为偏差○9辅助装置：报警装置，连锁保护装置过程控制系统的特点：1.被控对象的多样性:过程控制设计各个工业领域（如石油，化工，冶金，机械，电力，建材等领域）2.对象特性的难辨性：过程控制被控对象的内在机理较为复杂，具有严重的非线性，具有多变量过程，要想完全从机理上揭示其内在规律，几乎不可能，所以，根据过程输入、输出数据确定过程模型的结构和参数的系统辨识方法建模，构成白箱模型，黑箱模型和灰箱模型。

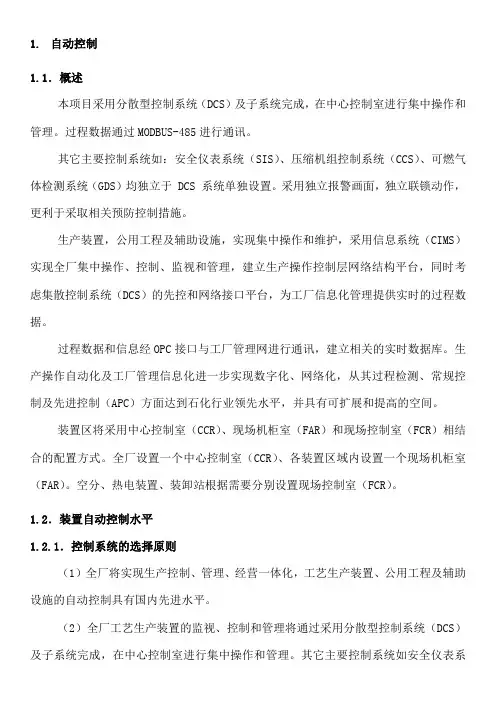

1.自动控制1.1．概述本项目采用分散型控制系统（DCS）及子系统完成，在中心控制室进行集中操作和管理。

过程数据通过MODBUS-485进行通讯。

其它主要控制系统如：安全仪表系统（SIS）、压缩机组控制系统（CCS）、可燃气体检测系统（GDS）均独立于 DCS 系统单独设置。

采用独立报警画面，独立联锁动作，更利于采取相关预防控制措施。

生产装置，公用工程及辅助设施，实现集中操作和维护，采用信息系统（CIMS）实现全厂集中操作、控制、监视和管理，建立生产操作控制层网络结构平台，同时考虑集散控制系统（DCS）的先控和网络接口平台，为工厂信息化管理提供实时的过程数据。

过程数据和信息经OPC接口与工厂管理网进行通讯，建立相关的实时数据库。

生产操作自动化及工厂管理信息化进一步实现数字化、网络化，从其过程检测、常规控制及先进控制（APC）方面达到石化行业领先水平，并具有可扩展和提高的空间。

装置区将采用中心控制室（CCR）、现场机柜室（FAR）和现场控制室（FCR）相结合的配置方式。

全厂设置一个中心控制室（CCR）、各装置区域内设置一个现场机柜室（FAR）。

空分、热电装置、装卸站根据需要分别设置现场控制室（FCR）。

1.2．装置自动控制水平1.2.1．控制系统的选择原则（1）全厂将实现生产控制、管理、经营一体化，工艺生产装置、公用工程及辅助设施的自动控制具有国内先进水平。

（2）全厂工艺生产装置的监视、控制和管理将通过采用分散型控制系统（DCS）及子系统完成，在中心控制室进行集中操作和管理。

其它主要控制系统如安全仪表系统（SIS）、压缩机组控制系统（CCS）、可燃气体检测系统（GDS）分别独立于 DCS 系统单独设置。

DCS 系统是基础，部分成套设备包将采用相互独立的并可与 DCS 控制系统网络通讯的设备包控制系统（PLC）。

（3）主要控制系统均设置与全厂管理网络通讯的接口，提供全厂信息管理系统（CIMS）所需的数据和网络结构基础。

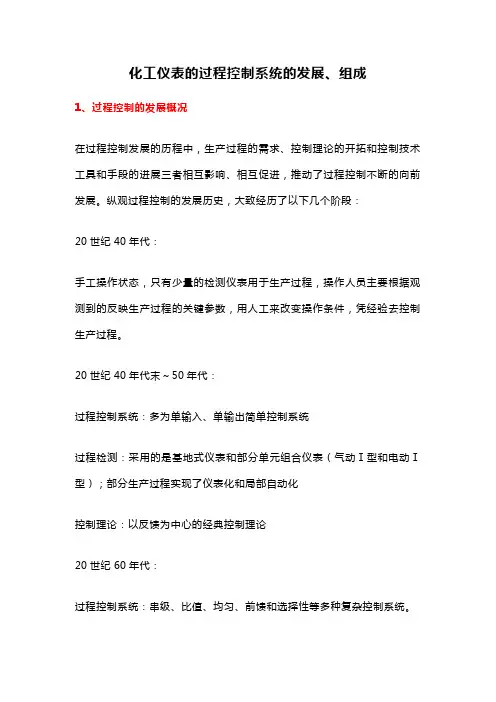

化工仪表的过程控制系统的发展、组成1、过程控制的发展概况在过程控制发展的历程中，生产过程的需求、控制理论的开拓和控制技术工具和手段的进展三者相互影响、相互促进，推动了过程控制不断的向前发展。

纵观过程控制的发展历史，大致经历了以下几个阶段：20世纪40年代：手工操作状态，只有少量的检测仪表用于生产过程，操作人员主要根据观测到的反映生产过程的关键参数，用人工来改变操作条件，凭经验去控制生产过程。

20世纪40年代末～50年代：过程控制系统：多为单输入、单输出简单控制系统过程检测：采用的是基地式仪表和部分单元组合仪表（气动Ⅰ型和电动Ⅰ型）；部分生产过程实现了仪表化和局部自动化控制理论：以反馈为中心的经典控制理论20世纪60年代：过程控制系统：串级、比值、均匀、前馈和选择性等多种复杂控制系统。

自动化仪表：单元组合仪表（气动Ⅱ型和电动Ⅱ型）成为主流产品。

60年代后期，出现了专门用于过程控制的小型计算机，直接数字控制系统和监督计算机控制系统开始应用于过程控制领域。

控制理论：出现了以状态空间方法为基础，以极小值原理和动态规划等最优控制理论为基本特征的现代控制理论，传统的单输入单输出系统发展到多输入多输出系统领域。

20世纪70～80年代：微电子技术的发展，大规模集成电路制造成功且集成度越来越高（80年代初一片硅片可集成十几万个晶体管，于是32位微处理器问世），微型计算机的出现及应用都促使控制系统发展。

过程控制系统：最优控制、非线性分布式参数控制、解耦控制、模糊控制自动化仪表：气动Ⅲ型和电动Ⅲ型，以微处理器为主要构成单元的智能控制装置。

集散控制系统（DCS）、可编程逻辑控制器 (PLC) 、工业PC机、和数字控制器等，已成为控制装置的主流。

集散控制系统实现了控制分散、危险分散，操作监测和管理集中。

控制理论：形成了大系统理论和智能控制理论。

模糊控制、专家系统控制、模式识别技术20世纪90年代至今：信息技术飞速发展。

过程控制系统：管控一体化现场，综合自动化是当今生产过程控制的发展方向。

《过程控制系统》习题解答1-2 与其它自动控制相比，过程控制有哪些优点？为什么说过程控制的控制过程多属慢过程？过程控制的特点是与其它自动控制系统相比较而言的。

一、连续生产过程的自动控制连续控制指连续生产过程的自动控制，其被控量需定量控制，而且应是连续可调的。

若控制动作在时间上是离散的（如采用控制系统等），但是其被控量需定量控制，也归入过程控制。

二、过程控制系统由过程检测、控制仪表组成过程控制是通过各种检测仪表、控制仪表和电子计算机等自动化技术工具，对整个生产过程进行自动检测、自动监督和自动控制。

一个过程控制系统是由被控过程和检测控制仪表两部分组成。

三、被控过程是多种多样的、非电量的现代工业生产过程中，工业过程日趋复杂，工艺要求各异，产品多种多样；动态特性具有大惯性、大滞后、非线性特性。

有些过程的机理（如发酵等）复杂，很难用目前过程辨识方法建立过程的精确数学模型，因此设计能适应各种过程的控制系统并非易事。

四、过程控制的控制过程多属慢过程，而且多半为参量控制因为大惯性、大滞后等特性，决定了过程控制的控制过程多属慢过程；在一些特殊工业生产过程中，采用一些物理量和化学量来表征其生产过程状况，故需要对过程参数进行自动检测和自动控制，所以过程控制多半为参量控制。

五、过程控制方案十分丰富过程控制系统的设计是以被控过程的特性为依据的。

过程特性：多变量、分布参数、大惯性、大滞后和非线性等。

单变量控制系统、多变量控制系统；仪表过程控制系统、计算机集散控制系统；复杂控制系统，满足特定要求的控制系统。

六、定值控制是过程控制的一种常用方式过程控制的目的：消除或减小外界干扰对被控量的影响，使被控量能稳定控制在给定值上，使工业生产能实现优质、高产和低耗能的目标。

1-3 什么是过程控制系统，其基本分类方法有哪些？过程控制系统：工业生产过程中自动控制系统的被控量是温度、压力、流量、液位、成分、粘度、湿度和pH等这样一些过程变量的系统。

过程控制系统复习题一.选择题（每题2分，共10题，共20分）1.过程控制系统由几大部分组成，它们是：( C )A.传感器、变送器、执行器B.控制器、检测装置、执行机构、调节阀门C. 控制器、检测装置、执行器、被控对象D. 控制器、检测装置、执行器2. 在简单控制系统中，接受偏差信号的环节是( B )。

A .变送器 B. 控制器, C. 控制阀 D. 被控对象3. 串级控制系统主、副对象的时间常数之比，T01/T02＝( )为好，主、副回路恰能发挥其优越性，确保系统高质量的运行。

A. 3～10B. 2～8C. 1～4D. 1～24. 过渡过程品质指标中，余差表示( )。

A.新稳态值与给定值之差B.测量值与给定值之差C.调节参数与被调参数之差D.超调量与给定值之差5.PID调节器变为纯比例作用，则( )。

A. 积分时间置∞、微分时间置∞B. 积分时间置0、微分时间置∞C. 积分时间置∞，微分时间置0D. 积分时间置0，微分时间置06.( )在阀芯行程比较小时，流量就比较大，随着行程的增加，流量很快地达到最大。

A. 快开流量特性B. 线性流量特性C. 抛物线流量特性D. 等百分比流量特性7.闭环控制系统是根据( )信号进行控制的。

A.被控量B.偏差C.扰动D.给定值8.衡量控制准确性的质量指标是( )。

A.衰减比B.过渡过程时间C.最大偏差D.余差9.对象特性的实验测取常用的方法是( )。

A.阶跃响应曲线法B.频率特性法C.比例积分法D．最小二乘法10.用于迅速启闭的切断阀或两位式调节阀应选择( )的调节阀。

A.快开特性B．等百分比特性C．线性 D.抛物线特性11.调节具有腐蚀性流体，可选用( )阀。

A.单座阀B.双座阀C.蝶阀D．隔膜阀12.调节阀接受调节器发出的控制信号，把( )控制在所要求的范围内，从而达到生产过程的自动控制。

A. 操纵变量B.被控变量C. 扰动量D. 偏差13.串级调节系统主调节输出信号送给( )。

第一章过程控制系统概述1.五大参量：温度、压力、流量、物位（液位）、成分2.过程控制系统的组成：控制器，执行器，被控过程和测量变送等组成；除被控对象外都是变送单元。

过程控制系统由两大部分组成:过程仪表和被控对象过程控制系统由三大部分组成:检测变送单元，控制器，被控对象。

系统中的名词术语：1）被控过程：生产过程中被控制的工艺设备或装置（即从被控参数检测点至调节阀之间的管道或设备）。

2）检测变送器：检测量转换为统一标准的电信号。

3）调节器（控制器）：实时地对被控系统施加控制用。

4）执行器：将控制信号进行放大以驱动调节阀。

5）被控参数：被控过程内要求保持稳定的工艺参数。

6）控制参数：使被控参数保持期望值的物料量或能量。

7）设定值：被控参数的预定值。

8）测量值：测量变送器输出的被控参数值。

9）偏差：设定值与测量值之差。

10）扰动作用：作用于被控对象并引起被控变量变化的作用。

11）控制作用：调节器的输出（控制调节阀的开度）。

控制器，执行器和检测变送环节称为过程仪表；过程控制系统由过程仪表和被控过程组成。

3.性能指标：包含了对控制系统的稳定性、准确性和快速性三方面的评价。

稳态误差ess：描述系统稳态特性的唯一指标（静态指标）。

衰减比n：n<1,表示过渡过程为发散振荡;n=1,表示过渡过程为等幅振荡;n>1,表示过渡过程为衰减振荡。

一般为4:1-10:1，4:1为理想指标，也是用来调试的。

前馈，反馈控制特点（1）反馈控制系统：根据系统被控参数与给定值的偏差进行工作；是按照偏差进行调节，达到减小或消除偏差的目的；偏差值是系统调节的依据；可以有多个反馈信号；属于闭环控制系统。

（2）前馈控制系统：根据扰动大小进行控制，扰动是控制的依据；控制及时；属于开环控制系统；实际生产中不采用第二章过程检测仪表控制器输出:1.电动仪表：4-20mA，DC（远距离）；1-5V，DC（短距离）气动仪表：20-100Kpa（100m）直流电流4-20mA，空气压力20-100Kpa为通用标准信号。
