不锈钢化学成份和物理机械性能参考表

EL（%）
Hv
TYPE
317L
≥176
≥480
≥40
≤200
SUS 430不锈钢钢种介绍
1、概要
含有17% Cr,在高温以混合相(α+γ)形式存在，1000OC以下是α单相的BCC结构。广泛使用的铁素体系不锈钢。
2、特点
1）深冲性能优秀，类似于304钢；
2）对氧化性酸有很强的耐腐蚀性，对碱液及大部分有机酸和无机酸也有一定的耐腐蚀能力；耐应力腐蚀开裂能力强于304钢种；
用途
--用于Chemical船舶,化学产品Reactor等需高耐蚀的化学设备
化学成分：（单位：wt％）
规格
C
Si
Mn
P
S
Ni
Cr
Mo
其他
TYPE
317L
≤0.030
≤1.00
≤2.00
≤0.045
≤0.030
11.0～15.0
18.0～20.0
3.0～4.0
-
机械性能：
规格
YS（Mpa）
TS（Mpa）
00Cr17Ni14Mo2不锈钢(316L不锈钢)
SUS316（L）-00Cr17Ni14Mo2
添加了Mo(2～3%)达到优秀的耐孔蚀和耐腐蚀性，高温Creep强度优秀
特性及实用用途：
区别
SUS316(L)
特性
--耐晶界腐蚀性优秀
用途
--锅炉用管道，海洋结构物
化学成分：（单位：wt%)
规格
C
Si
Mn
标准
≥ 205
≥ 450
≥ 22
≤ 200
-
-
-
一般
330

常用不锈钢材料化学成分及材料性能不锈钢是一种铁合金，通过在其化学成分中添加铬、镍、锰等元素，使其具有防锈、耐蚀和耐高温性能。

常用的不锈钢材料主要包括奥氏体不锈钢、铁素体不锈钢和马氏体不锈钢。

下面将介绍不锈钢的常用化学成分及材料性能。

1.奥氏体不锈钢：奥氏体不锈钢的主要成分是铬（Cr），通常含量在10%以上，含有少量的镍（Ni），有时还加入其他元素如锰（Mn）、氮（N）等。

奥氏体不锈钢具有良好的耐热性、耐蚀性和可塑性，广泛应用于制造工业设备、建筑结构、厨房用具等领域。

2.铁素体不锈钢：铁素体不锈钢的主要成分是铬（Cr），含量在10-30%之间，不含或仅含少量的镍（Ni）。

铁素体不锈钢具有良好的抗腐蚀性能和高温强度，适用于制造化工、石油、医疗等行业的设备和容器。

3.马氏体不锈钢：马氏体不锈钢的主要成分是铬（Cr），含量在11-17%之间，同时含有适量的镍（Ni）和钼（Mo）。

马氏体不锈钢具有良好的机械性能和耐磨性，适用于制造刀具、汽车零部件等高强度和耐磨损的产品。

不锈钢材料具有以下优良性能：1.耐腐蚀性：不锈钢中铬的存在可以形成致密的氧化膜，防止氧、水和其他化学物质对钢材的侵蚀，因此具有良好的耐腐蚀性能。

2.耐高温性：不锈钢中添加的合金元素可以提高材料的抗氧化性能和高温强度，使其在高温环境下保持结构稳定性和力学性能。

3.良好的可塑性：不锈钢具有良好的可冷加工性和可热加工性，可以通过冷镦、冷轧、拉伸等方式加工成各种形状和尺寸的产品。

4.美观性：不锈钢表面光滑、易清洁，具有银白色的光泽，使其在建筑装饰和家电产品等领域中经常被使用。

5.环保性：不锈钢材料可回收再利用，与环境无污染，符合可持续发展的要求。

总的来说，不锈钢具有防锈、耐蚀、耐高温、可塑性好、美观性好等优点，适用于各种领域的制造和应用。

不同成分和工艺处理方式制成的不锈钢材料具有不同的性能和用途，具体选择应根据不同的使用需求和环境条件进行。

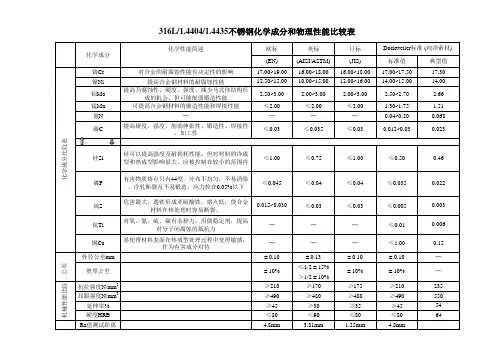

316L/1.4404/1.4435不锈钢化学成分和物理性能比较表
化学成分 铬Cr 镍Ni 钼Mo 锰Mn 氮N 碳C 化学成分比较表 化学性能简述 欧标 (EN) 对合金的耐腐蚀性能有决定性的影响 提高合金钢材料的耐腐蚀性能 提高乃腐蚀性、硬度、强度、减少马式体结构形 成的机会，但可能削弱锻造性能 可提高合金钢材料的锻造性能和焊接性能 ─ 提高硬度、强度，削弱伸张性、锻造性、焊接性 、加工性 硅可以提高强度及耐损耗性能；但对材料的冷成 型和热成型影响很大。应被控制在较小的范围内 有害物质熔点只有44度，分布不均匀。不易清除 。冷轧断裂及不易锻造，应力控在0.05%以下 危害最大，遇铁形成亚硫酸铁，熔点低，使合金 材料在热处理时容易断裂。 对氧、氮、硫、碳有亲和力，用做稳定剂，提高 对分子间腐蚀的抵抗力 易使得材料表面在热成型处理过程中变得敏感， 作为有害成分对待 17.00~19.00 12.50~15.00 2.50~3.00 ≤2.00 ─ ≤0.03 美标 (AISI/ASTM) 16.00~18.00 10.00~15.00 2.00~3.00 ≤2.00 ─ ≤0.035 日标 (JIS) 16.00~18.00 12.00~16.00 2.00~3.00 ≤2.00 ─ ≤0.03 Dockweiler标准 (纯净素材) 标准值 17.00~17.50 14.00~15.00 2.50~2.70 1.30~1.75 0.04~0.20 0.012~0.03 典型值 17.30 14.00 2.66 1.51 0.068 0.023
硅Si
≤1.00
≤0.75
≤1.00
≤0.50
0.46
磷P
≤0.045
≤0.04
≤0.04
≤0.035

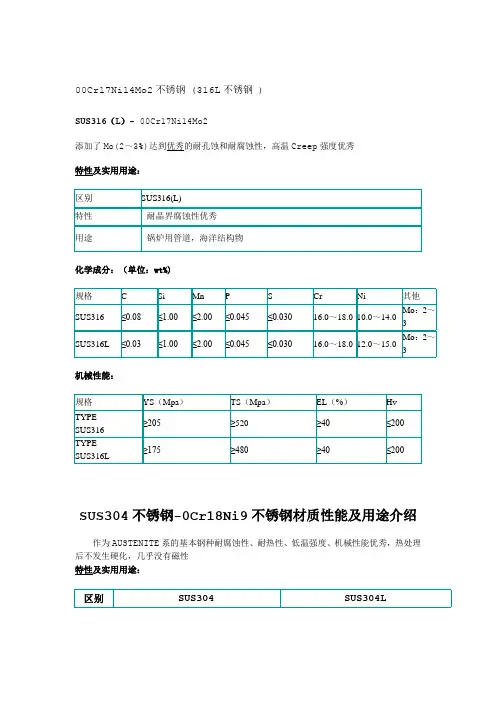

304及430不锈钢的化学成分及力学性能00Cr17Ni14Mo2不锈钢 (316L不锈钢 )SUS316（L）- 00Cr17Ni14Mo2添加了Mo(2～3%)达到优秀的耐孔蚀和耐腐蚀性，高温Creep强度优秀特性及实用用途：化学成分：（单位：wt%)机械性能：SUS304不锈钢-0Cr18Ni9不锈钢材质性能及用途介绍作为AUSTENITE系的基本钢种耐腐蚀性、耐热性、低温强度、机械性能优秀，热处理后不发生硬化，几乎没有磁性特性及实用用途：化学成分：（单位：wt%)机械性能：SUS317L不锈钢-00Cr19Ni13Mo3不锈钢材质性能介绍化学成分：（单位：wt％）机械性能：SUS 430不锈钢钢种介绍1、概要含有17% Cr, 在高温以混合相(α+γ)形式存在，1000OC以下是α单相的BCC结构。

广泛使用的铁素体系不锈钢。

2、特点1）深冲性能优秀，类似于304钢；2）对氧化性酸有很强的耐腐蚀性，对碱液及大部分有机酸和无机酸也有一定的耐腐蚀能力；耐应力腐蚀开裂能力强于304钢种；3）热膨胀系数低于304钢种，耐氧化能力高，适合于耐热设备；4）冷轧产品外观光亮度好，漂亮；5)和304比较,价格便宜,作为304钢种的替代钢种。

2、适用范围主要用作在温和的大气中高抛光装饰用途，如燃气灶表面, 家电部件, 餐具, 建筑内装饰用，洗涤槽, 洗衣机内桶等。

3、化学成分（JIS G 4305-2005） (wt%)4、性能（JIS G 4305-2005）5、物理性能6、热处理熔点：1425~15100C；退火：780~8500C。

7、使用状态1）退火状态：NO.1，2D，2B，N0.4，HL，BA，Mirror,以及各种其他表面处理状态8、使用注意事项- 相对304，拉伸性能、焊接性能较差；- 由于是铁素体不锈钢，强度相对较低，加工硬化能力也低，选择使用时应该注意；- 拉伸加工后表面会出现轧钢方向条状缺陷（ridging），给抛光作业带来很大的困难。
