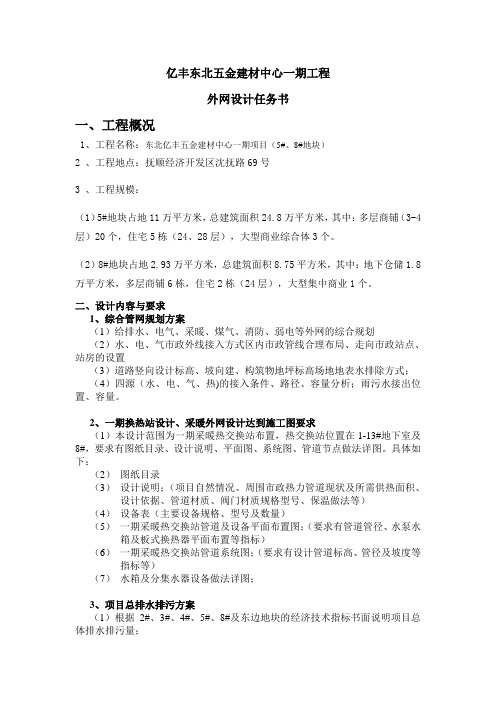

亿丰东北五金建材中心一期工程外网设计任务书一、工程概况1、工程名称：东北亿丰五金建材中心一期项目（5#、8#地块）2 、工程地点：抚顺经济开发区沈抚路69号3 、工程规模：（1）5#地块占地11万平方米，总建筑面积24.8万平方米，其中：多层商铺（3-4层）20个，住宅5栋（24、28层），大型商业综合体3个。
（2）8#地块占地2.93万平方米，总建筑面积8.75平方米，其中：地下仓储1.8万平方米，多层商铺6栋，住宅2栋（24层），大型集中商业1个。
二、设计内容与要求1、综合管网规划方案（1）给排水、电气、采暖、煤气、消防、弱电等外网的综合规划（2）水、电、气市政外线接入方式区内市政管线合理布局、走向市政站点、站房的设置（3）道路竖向设计标高、坡向建、构筑物地坪标高场地地表水排除方式；（4）四源（水、电、气、热)的接入条件、路径、容量分析；雨污水接出位置、容量。
2、一期换热站设计、采暖外网设计达到施工图要求（1）本设计范围为一期采暖热交换站布置，热交换站位置在1-13#地下室及8#，要求有图纸目录、设计说明、平面图、系统图、管道节点做法详图。
具体如下：（2）图纸目录（3）设计说明；（项目自然情况、周围市政热力管道现状及所需供热面积、设计依据、管道材质、阀门材质规格型号、保温做法等）（4）设备表（主要设备规格、型号及数量）（5）一期采暖热交换站管道及设备平面布置图；（要求有管道管径、水泵水箱及板式换热器平面布置等指标）（6）一期采暖热交换站管道系统图；（要求有设计管道标高、管径及坡度等指标等）（7）水箱及分集水器设备做法详图；3、项目总排水排污方案（1）根据2#、3#、4#、5#、8#及东边地块的经济技术指标书面说明项目总体排水排污量；（2）根据新区不成熟的城市管网规划，按照城市管网规划的方向，合理布置排水排污与城市管网的接入口；（3）根据本项目的实际排水及排污要求，提出9#路、8#路、文化路、顺大街、沈抚路雨水管与污水管的管径要求；（4）沈抚路在8#路东面有个分水闸，分水闸东面按景观水渠设计，分水闸西面水渠将进行回填，规划为沈抚大道辅路，下有雨排设置（具体位置、管径、走向附A3白图）（4）配合业主做好项目总排水排污方案的报批及审批工作。
1. 设计说明：1.1 设计依据：1.1.1 《室外给水设计规范》GB 50013－2006；1.1.2 《室外排水设计规范》GB 50014－2006（2014年版）；1.1.3 《建筑给水排水设计规范》GB50015-2003（2009年版）；1.1.4 《建筑设计防火规范》GB50016-2006；1.1.5《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002；1.1.6 《自动喷水灭火系统设计规范》GB 50084-2001(2005年版)。
1.1.7 甲方提供的院区周围市政道路的给水排水管网现状图、设计委托书；1.1.8 建筑专业提供的作业图及相关专业提供的设计资料。
1.2 工程概况:本工程为卓达绿色建筑(新材料)海城产业园，工程位于辽宁省海城太湖路两侧西。
建设单位为卓达辽宁1.3 设计范围：1.3.1 卓达绿色建筑(新材料)海城产业园范围内生活给水管网、工艺给水管网（其中工艺给水管网管径和用水量由甲方提供，本次设计只负责工艺用水管线位置的布置）消防管网、雨水管网、污水管网的设计,不包含生产和工艺排水管网、防洪设计。
1.4 管道系统：本工程设有给水管网、雨水管网、污水管网。
1.4.1 给水系统：1.4.1.1 生活和消防用水水源来自市政管网，由北侧太湖路接入一条dn180给水管接入厂区内作为生活和消防用水；管道覆土 1.35m。
根据甲方提供的资料，市政管网水量、水质满足使用要求,太湖路市政绝对水压0.20MPa，只能满足厂房和动力中心补水要求，不能满足厂前区使用要求，厂前区供水需要在动力中心加压后供给厂前区单体,供水压力为0.35MPa；生产用水水源为市政管网直接供水；绿化用水水源为厂区内的自挖井（水量和水质由甲方负责满足现行绿化用水水质要求）；总入口处的计量装置由市政部门负责。
1.4.3 污水设计：厂区内污水收集后，经化粪池处理之后分别接入西侧经七路和北侧东湖路的市政污水管网中。
目录摘要及译文 (2)第一章绪论 (4)1、设计概况 (4)2、设计题目 (5)3、设计原始资料 (5)第二章供暖外网热负荷的计算 (5)1、集中供热系统热负荷的概算 (5)2、热负荷的计算 (5)第三章供暖方案的确定 (7)1、供热管道的平面布置类型 (7)2、供热管道的定线原则 (7)3、管道的保温与防腐 (8)第四章供暖管网的水力计算及水压图 (8)1、供暖管网的水力计算 (8)2、水压图的绘制 (13)第五章换热站设备的选取 (14)1、换热器的选取 (14)2、分水器、集水器 (16)3、循环水泵的选择 (17)4、补水泵的选择 (18)5、除污器的选择 (20)6、补水箱的选择 (20)第六章建筑给水系统和消防系统 (21)1、市政给水排水设计资料及方案的选择 (21)2、小区给水系统的水力计算 (22)3、小区消防室外管网的设计与计算 (24)第七章雨水,污水排水系统 (27)1、小区雨水管道的设计 (27)2、小区污水管道设计 (30)第八章参考文献 (34)第九章致谢辞 (34)附表及附图 (35)摘要本次设计地点范围为沈阳市XX花园小区外网设计。
设计的主要内容为: 集中采暖系统，小区给水系统（有生活给水系统、消防给水系统），排水系统（包括污水排水、雨水排水）。
供暖系统: 随着人们生活水平的提高，集中供热被越来越多地采用，采用集中供暖可以减少能量的浪费,提高供热效率,减少环境污染,利于管理.同时采用集中供热可提高供热质量,提高人们的生活质量.但是在以往的设计中,由于外网与内网的配合往往出现缝隙,使得各个建筑物的资用压头与实际需要的出现偏差,使系统水力失调, 浪费了大量的热量,而供热效果却不甚理想.本次设计要求解决这一问题,使得系统的平衡性有一个较大的提高,减少系统的失调损失,节省燃料和电、水的消耗,并提高供热质量。
给水系统：分为生活给水和消防给水系统，其中其生活和消防的总用水量由卫星路上的市政管网提供，小区内设室外消火栓且管网承环状。
