Polycom视频设备使用的端口和协议

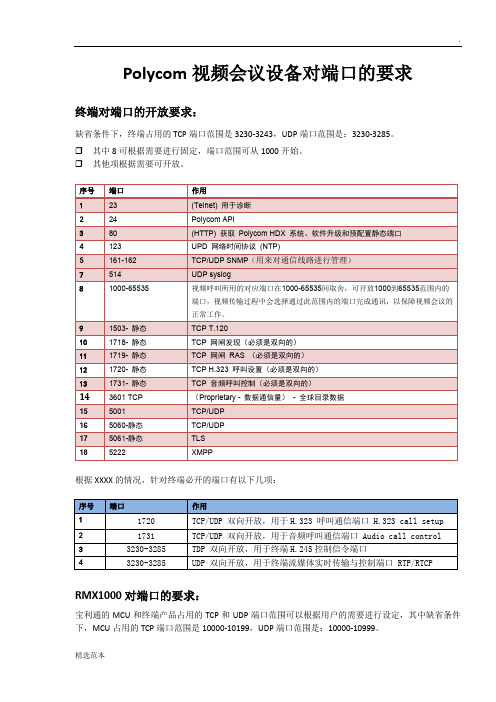

Polycom视频会议设备对端口的要求
终端对端口的开放要求：
缺省条件下，终端占用的TCP端口范围是3230-3243，UDP端口范围是：3230-3285。

❒其中8可根据需要进行固定，端口范围可从1000开始。

❒其他项根据需要可开放。

根据XXXX的情况，针对终端必开的端口有以下几项：
RMX1000对端口的要求：
宝利通的MCU和终端产品占用的TCP和UDP端口范围可以根据用户的需要进行设定，其中缺省条件下，MCU占用的TCP端口范围是10000-10199，UDP端口范围是：10000-10999。

❒其中14和16可根据需要进行固定，端口范围可从2000开始，但此版本要求RMX必须是V2.3之后的版本。

❒其他项根据需要可开放。

根据XXXX的情况，针对RMX1000必开的端口有以下几项：
RSS4000必须打开的端口：
用户可以设置端口的起始值，系统将自动计算出结束端口：
PVX对端口的要求：
VVX1500对端口的要求：
1、使用1024-65534（偶数）
2、指定端口：
SIP信令端口：TCP 5060 UDP 5060
H.323 信令端口：TCP 1720 UDP 1719
媒体流端口：音频UDP 2222-2222+47
视频UDP 2222-2222+95。

Polycom视频会议的端口映射关键字：Polycom 端口映射视频会议中国作为一个IPv4地址奇缺的国家，NA T几乎是工作中中的必备了。

我们经常会碰到只有一个公网IP，里面却有不少的服务器需要NA T映射，这也罢了，多几行命令就好了。

但是碰到如Polycom的视频会议系统，就有一点点麻烦了，因为这个系统有多达70多个端口需要映射。

通过咨询Polycom的工程师，这套系统需要映射TCP/UDP 1718~1720，TCP3230~3243,UDP 3230~3285，此外，据说还需要TCP1503(此次没有加也测试成功)。

最不给力的，他说不保证能每次都能成功。

不过不管如何，这次是成功了。

以下是在CISCO ASA5500防火墙上做的映射和ACL:static (inside,outside) tcp interface 1720 192.168.0.8 1720static (inside,outside) tcp interface 1503 192.168.0.8 1503static (inside,outside) tcp interface 3230 192.168.0.8 3230static (inside,outside) tcp interface 3231 192.168.0.8 3231static (inside,outside) tcp interface 3232 192.168.0.8 3232static (inside,outside) tcp interface 3233 192.168.0.8 3233static (inside,outside) tcp interface 3234 192.168.0.8 3234static (inside,outside) tcp interface 3236 192.168.0.8 3236 static (inside,outside) tcp interface 3237 192.168.0.8 3237 static (inside,outside) tcp interface 3238 192.168.0.8 3238 static (inside,outside) tcp interface 3239 192.168.0.8 3239 static (inside,outside) tcp interface 3240 192.168.0.8 3240 static (inside,outside) tcp interface 3241 192.168.0.8 3241 static (inside,outside) tcp interface 3242 192.168.0.8 3242 static (inside,outside) tcp interface 3243 192.168.0.8 3243 static (inside,outside) udp interface 3230 192.168.0.8 3230 static (inside,outside) udp interface 3231 192.168.0.8 3231 static (inside,outside) udp interface 3232 192.168.0.8 3232 static (inside,outside) udp interface 3233 192.168.0.8 3233 static (inside,outside) udp interface 3234 192.168.0.8 3234 static (inside,outside) udp interface 3235 192.168.0.8 3235 static (inside,outside) udp interface 3236 192.168.0.8 3236 static (inside,outside) udp interface 3237 192.168.0.8 3237 static (inside,outside) udp interface 3238 192.168.0.8 3238 static (inside,outside) udp interface 3239 192.168.0.8 3239 static (inside,outside) udp interface 3240 192.168.0.8 3240 static (inside,outside) udp interface 3241 192.168.0.8 3241 static (inside,outside) udp interface 3242 192.168.0.8 3242static (inside,outside) udp interface 3244 192.168.0.8 3244 static (inside,outside) udp interface 3245 192.168.0.8 3245 static (inside,outside) udp interface 3246 192.168.0.8 3246 static (inside,outside) udp interface 3247 192.168.0.8 3247 static (inside,outside) udp interface 3248 192.168.0.8 3248 static (inside,outside) udp interface 3249 192.168.0.8 3249 static (inside,outside) udp interface 3250 192.168.0.8 3250 static (inside,outside) udp interface 3251 192.168.0.8 3251 static (inside,outside) udp interface 3252 192.168.0.8 3252 static (inside,outside) udp interface 3253 192.168.0.8 3253 static (inside,outside) udp interface 3254 192.168.0.8 3254 static (inside,outside) udp interface 3255 192.168.0.8 3255 static (inside,outside) udp interface 3256 192.168.0.8 3256 static (inside,outside) udp interface 3257 192.168.0.8 3257 static (inside,outside) udp interface 3258 192.168.0.8 3258 static (inside,outside) udp interface 3259 192.168.0.8 3259 static (inside,outside) udp interface 3260 192.168.0.8 3260 static (inside,outside) udp interface 3261 192.168.0.8 3261 static (inside,outside) udp interface 3262 192.168.0.8 3262 static (inside,outside) udp interface 3263 192.168.0.8 3263 static (inside,outside) udp interface 3264 192.168.0.8 3264static (inside,outside) udp interface 3266 192.168.0.8 3266 static (inside,outside) udp interface 3267 192.168.0.8 3267 static (inside,outside) udp interface 3268 192.168.0.8 3268 static (inside,outside) udp interface 3269 192.168.0.8 3269 static (inside,outside) udp interface 3270 192.168.0.8 3270 static (inside,outside) udp interface 3271 192.168.0.8 3271 static (inside,outside) udp interface 3272 192.168.0.8 3272 static (inside,outside) udp interface 3273 192.168.0.8 3273 static (inside,outside) udp interface 3274 192.168.0.8 3274 static (inside,outside) udp interface 3275 192.168.0.8 3275 static (inside,outside) udp interface 3276 192.168.0.8 3276 static (inside,outside) udp interface 3277 192.168.0.8 3277 static (inside,outside) udp interface 3278 192.168.0.8 3278 static (inside,outside) udp interface 3279 192.168.0.8 3279 static (inside,outside) udp interface 3280 192.168.0.8 3280 static (inside,outside) udp interface 3281 192.168.0.8 3281 static (inside,outside) udp interface 3282 192.168.0.8 3282 static (inside,outside) udp interface 3283 192.168.0.8 3283 static (inside,outside) udp interface 3284 192.168.0.8 3284 static (inside,outside) udp interface 3285 192.168.0.8 3285 ------------------------------------------------------------access-list 101 permit tcp any host 222.66.94.22 eq 1503 access-list 101 permit tcp any host 222.66.94.22 eq 3230 access-list 101 permit tcp any host 222.66.94.22 eq 3231 access-list 101 permit tcp any host 222.66.94.22 eq 3232 access-list 101 permit tcp any host 222.66.94.22 eq 3233 access-list 101 permit tcp any host 222.66.94.22 eq 3234 access-list 101 permit tcp any host 222.66.94.22 eq 3235 access-list 101 permit tcp any host 222.66.94.22 eq 3236 access-list 101 permit tcp any host 222.66.94.22 eq 3237 access-list 101 permit tcp any host 222.66.94.22 eq 3238 access-list 101 permit tcp any host 222.66.94.22 eq 3239 access-list 101 permit tcp any host 222.66.94.22 eq 3240 access-list 101 permit tcp any host 222.66.94.22 eq 3241 access-list 101 permit tcp any host 222.66.94.22 eq 3242 access-list 101 permit tcp any host 222.66.94.22 eq 3243 access-list 101 permit udp any host 222.66.94.22 eq 3230 access-list 101 permit udp any host 222.66.94.22 eq 3231 access-list 101 permit udp any host 222.66.94.22 eq 3232 access-list 101 permit udp any host 222.66.94.22 eq 3233 access-list 101 permit udp any host 222.66.94.22 eq 3234 access-list 101 permit udp any host 222.66.94.22 eq 3235access-list 101 permit udp any host 222.66.94.22 eq 3237 access-list 101 permit udp any host 222.66.94.22 eq 3238 access-list 101 permit udp any host 222.66.94.22 eq 3239 access-list 101 permit udp any host 222.66.94.22 eq 3240 access-list 101 permit udp any host 222.66.94.22 eq 3241 access-list 101 permit udp any host 222.66.94.22 eq 3242 access-list 101 permit udp any host 222.66.94.22 eq 3243 access-list 101 permit udp any host 222.66.94.22 eq 3244 access-list 101 permit udp any host 222.66.94.22 eq 3245 access-list 101 permit udp any host 222.66.94.22 eq 3246 access-list 101 permit udp any host 222.66.94.22 eq 3247 access-list 101 permit udp any host 222.66.94.22 eq 3248 access-list 101 permit udp any host 222.66.94.22 eq 3249 access-list 101 permit udp any host 222.66.94.22 eq 3250 access-list 101 permit udp any host 222.66.94.22 eq 3251 access-list 101 permit udp any host 222.66.94.22 eq 3252 access-list 101 permit udp any host 222.66.94.22 eq 3253 access-list 101 permit udp any host 222.66.94.22 eq 3254 access-list 101 permit udp any host 222.66.94.22 eq 3255 access-list 101 permit udp any host 222.66.94.22 eq 3256 access-list 101 permit udp any host 222.66.94.22 eq 3257access-list 101 permit udp any host 222.66.94.22 eq 3259 access-list 101 permit udp any host 222.66.94.22 eq 3260 access-list 101 permit udp any host 222.66.94.22 eq 3261 access-list 101 permit udp any host 222.66.94.22 eq 3262 access-list 101 permit udp any host 222.66.94.22 eq 3263 access-list 101 permit udp any host 222.66.94.22 eq 3264 access-list 101 permit udp any host 222.66.94.22 eq 3265 access-list 101 permit udp any host 222.66.94.22 eq 3266 access-list 101 permit udp any host 222.66.94.22 eq 3267 access-list 101 permit udp any host 222.66.94.22 eq 3268 access-list 101 permit udp any host 222.66.94.22 eq 3269 access-list 101 permit udp any host 222.66.94.22 eq 3270 access-list 101 permit udp any host 222.66.94.22 eq 3271 access-list 101 permit udp any host 222.66.94.22 eq 3272 access-list 101 permit udp any host 222.66.94.22 eq 3273 access-list 101 permit udp any host 222.66.94.22 eq 3274 access-list 101 permit udp any host 222.66.94.22 eq 3275 access-list 101 permit udp any host 222.66.94.22 eq 3276 access-list 101 permit udp any host 222.66.94.22 eq 3277 access-list 101 permit udp any host 222.66.94.22 eq 3278 access-list 101 permit udp any host 222.66.94.22 eq 3279access-list 101 permit udp any host 222.66.94.22 eq 3281 access-list 101 permit udp any host 222.66.94.22 eq 3282 access-list 101 permit udp any host 222.66.94.22 eq 3283 access-list 101 permit udp any host 222.66.94.22 eq 3284 access-list 101 permit udp any host 222.66.94.22 eq 3285。

管制通告重要安全措施请在使用本系统前阅读并理解下列说明：•当儿童使用或接近该系统时需予以密切看管。

使用中应有人照看。

•只使用当前额定值至少与该系统相等的延长电线。

•清洁和维护该系统之前以及未使用时请务必断开电源。

•清洁时不要将液体直接喷洒在系统上。

务必先用液体润湿不带静电的布料再行擦试。

•不将系统浸泡在任何液体中，或将任何液体置于其上。

•不要拆卸本系统。

为了避免触电危险和保持该系统的担保有效，必须由合格的技术人员进行维护或修理工作。

•将该设备连接到接地插座。

•只将系统连接至有电涌保护的电源插座。

•保持通风口不为任何物体堵塞。

•如果系统或任何附件安装在一个封闭的空间（如机柜）中，请确保封闭空间中的气温不超过 40°C (104° F)。

您可能需要提供强制制冷以便将设备控制在其工作温度范围内。

•注意：为了降低发生火灾的风险，请只使用 No. 26AWG 或更粗的通讯电缆。

•不要在靠近水的地方使用此产品。

•不要在暴风雨天气使用此产品。

闪电可能会导致触电（尽管这种可能性比较小）。

请妥善保管这些说明。

特殊安全说明警告。

触电危险：为了降低造成人身伤害或设备损坏的风险，仅限使用 Polycom HDX 4500 背板上的插座将监视器连接到系统。

插头用作断电设备：该设备所连接至的电源插座必须安装在设备附近，并且可以随时方便地够到。

请遵守现有的安全说明并按照指导采取所有安全措施。

电气规格Polycom HDX 9004、Polycom HDX 9002、Polycom HDX 9001：100-240 VAC，50-60 Hz, 4 APolycom HDX 9006、Polycom HDX 8000 系列：100-240 VAC，50-60 Hz，2.3 APolycom HDX 7000 系列：100-240 VAC，50-60 Hz，2.3 APolycom HDX 6000 系列：100-240 VAC，50-60 Hz，1.6 APolycom HDX 4000、Polycom HDX 4000 HD：100-240 VAC，50-60 Hz，2.3 APolycom HDX 4000、Polycom HDX 4000 HD 监视器：100-240 VAC，50-60 Hz，1.5 APolycom HDX 4500：100-240 VAC，50-60 Hz，2.3 APolycom Touch Control：44-57 VDC，12.95 W（兼容 802.3af）许可限制此处包含或描述的软件程序是 POLYCOM, INC. 或其许可方的产品。

高清视频会议系统技术方案厦门市卓迅祥科技有限公司2016年07月目录第1章高清视频会议系统概述 (3)1.1视频会议系统概述 (3)1.2视频会议发展现状 (3)1.3项目背景及可行性分析 (4)第2章高清视频会议系统设计方案................................................. 错误！未定义书签。

2.1高清视频会议系统设计......................................................... 错误！未定义书签。

2.2总部主会场视频会议配置..................................................... 错误！未定义书签。

2.3分支机构分会场视频会议配置............................................. 错误！未定义书签。

2.4高清视频会议系统网络部署情况......................................... 错误！未定义书签。

2.5高清视频会议系统配置清单................................................. 错误！未定义书签。

第3章高清视频会议应用................................................................. 错误！未定义书签。

3.1高清视频会议......................................................................... 错误！未定义书签。

3.2公司内部任意两地讨论会议................................................. 错误！未定义书签。

3.3新业务培训............................................................................. 错误！未定义书签。

Polycom视频会议设备对端口的要求123终端对端口的开放要求：4缺省条件下，终端占用的TCP端口范围是3230-3243，UDP端口范围是：3230-3285。

5其中8可根据需要进行固定，端口范围可从1000开始。

6其他项根据需要可开放。

7序号端口作用123(Telnet) 用于诊断224Polycom API380(HTTP) 获取 Polycom HDX 系统、软件升级和预配置静态端口4123UPD 网络时间协议 (NTP)5161-162TCP/UDP SNMP（用来对通信线路进行管理）7514UDP syslog81000-65535视频呼叫所用的对应端口在1000-65535间取舍，可开放1000到65535范围内的端口，视频传输过程中会选择通过此范89根据XXXX的情况，针对终端必开的端口有以下几项：101TCP/UDP 双向开放，用于H.323 呼叫通信端口 H.323 1720call setup2TCP/UDP 双向开放，用于音频呼叫通信端口 Audio call 1731control33230-3285 TDP 双向开放，用于终端H.245控制信令端口UDP 双向开放，用于终端流媒体实时传输与控制端口43230-3285RTP/RTCP1112RMX1000对端口的要求：13宝利通的MCU和终端产品占用的TCP和UDP端口范围可以根据用户的需要进行设定，14其中缺省条件下，MCU占用的TCP端口范围是10000-10199，UDP端口范围是：10000-10999。

15其中14和16可根据需要进行固定，端口范围可从2000开始，但此版本要求16RMX必须是V2.3之后的版本。

17其他项根据需要可开放。
