375常见故障及排除方法

375型现场通讯器用户手册第2节掌握基本知识启动375型现场通讯器按住开/关键，直至多功能LED指示灯闪烁，表明装置已经上电（大约两秒钟）。

开/关键的位置可参见图2-2。

在启动期间，375型现场通讯器将自动安装系统卡上的所有升级软件。

完成后将显示375的主菜单。

完成375型现场通讯器的启动后，您可以选择：•启动HART或基金会现场总线应用程序（如果许可）•组态/查看设置• 进入PC控制方式• 启动ScratchPad应用程序关闭当应用程序打开时，开/关键被禁止。

使用开/关键之前，您必须退出375的主菜单。

如要关闭375型现场通讯器，可按住开/关键直至其显示关闭（大约三秒钟）。

基本性能和功能图2-2 375型现场通讯器示图IrDA interface (top) IrDA 接口（顶部）HART and fieldbus communication terminals (top) HART 和基金会现场总线通讯端口（顶部）Touch screen display 触摸显示屏Stylus (back) 触笔（后面）Expansion port (side) 扩展端口（侧面）Navigation keys (four arrow keys) 导航键（四个方向键）Enter key 回车键Tab key Tab键Function key (for multiple-key combination功能键（用于多键组合功能）functionality)Alphanumeric keypad 字母数字按键区Power supply/charger connection (side) 电源/充电器插孔（侧面）On/off key 开/关键Backlight adjustment key 背光调节键Multifunction LED 多功能LED键区的使用375型现场通讯器的键区和触摸屏具备多种功能。

开/关键开关键（）用于375型现场通讯器的上电和断电。

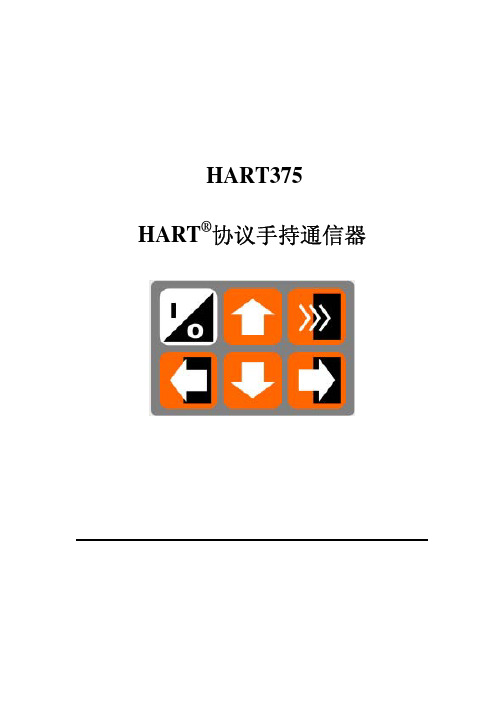

H ART375 HART®协议手持通信器ＨＡＲＴ３７５手持器注意事项！注意 1：在使用HART手持器之前请阅读本手册。

为了您个人和系统的安全，在使用和维修产品之前请确信您已经理解了本手册之全部内容。

注意2：在阳光下爆晒本设备，会缩短液晶显示器的寿命。

注意3：在长时间不使用本设备时，建议取出设备内的电池，以免因电池漏液损坏本设备。

目录一、使用指南 (5)1.1 简介 (5)1.2 手持器连接 (5)1.3 打开手持器 (6)1.4 常用功能指导 (6)1.4.1监视变量（读取检测值） (6)1.4.2设定主变量单位 (6)1.4.3设定量程上限 (7)1.4.4设定量程下限 (7)1.4.5设定阻尼 (7)1.4.6输出电流校准 (7)1.4.7主变量调零 (7)二、技术指标 (8)2.1 外形尺寸 (8)2.2 HART接口部分 (8)2.3 PC接口部分 (8)2.4 功耗指标 (8)2.5 电池的使用 (8)2.6 环境温度要求 (9)2.7 液晶显示屏 (9)三、按键说明 (9)3.1 开/关键 (9)3.2向上箭头键 (10)3.3向下箭头键 (10)3.4向左箭头键和返回上一级菜单键 (10)3.5向右箭头键和选择键 (10)3.6确认键 (10)3.7文字数字和转换键 (10)3.8使用转换键来输入数据 (11)四、功能介绍 (11)4.1主菜单 (11)4.2 在线菜单 (11)4.3 读取过程变量 (12)4.4 诊断/服务 (12)4.5 基本设置 (12)4.6 详细设置 (13)4.7 其他功能介绍 (16)4.7.1上电自动轮询仪表 (16)4.7.2 下装 (16)4.7.3 显示电池电量 (16)4.7.4 轮询 (17)五、常见故障排除 (17)5.1 手持器不能找到仪表 (17)5.2 按手持器电源开关无显示 (17)5.3 不支持设备的特殊功能 (17)附录1 ＲＯＳＥＭＯＵＮＴ　１１５１树形菜单 (19)附录2 ＲＯＳＥＭＯＵＮＴ　３０５１树形菜单 (21)一、使用指南1.1 简介H ART375 HART手持器是支持HART协议设备的手持通信器，它可以对所有符合HART协议的设备进行配置、管理和维护。

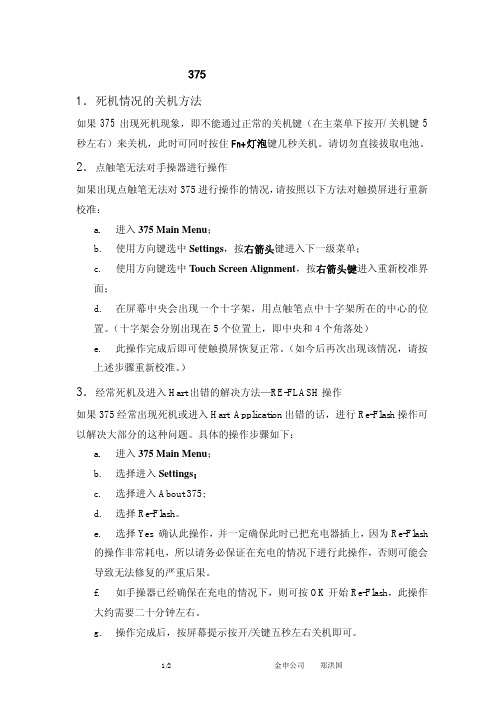

375常见故障及排除方法1．死机情况的关机方法如果375出现死机现象，即不能通过正常的关机键（在主菜单下按开/关机键5秒左右）来关机，此时可同时按住Fn+灯泡键几秒关机。

请切勿直接拔取电池。

2．点触笔无法对手操器进行操作如果出现点触笔无法对375进行操作的情况，请按照以下方法对触摸屏进行重新校准：a.进入375 Main Menu；b.使用方向键选中Settings，按右箭头键进入下一级菜单；c.使用方向键选中Touch Screen Alignment，按右箭头键进入重新校准界面；d.在屏幕中央会出现一个十字架，用点触笔点中十字架所在的中心的位置。

（十字架会分别出现在5个位置上，即中央和4个角落处）e.此操作完成后即可使触摸屏恢复正常。

（如今后再次出现该情况，请按上述步骤重新校准。

）3．经常死机及进入Hart出错的解决方法—RE-FLASH操作如果375经常出现死机或进入Hart Application出错的话，进行Re-Flash操作可以解决大部分的这种问题。

具体的操作步骤如下：a.进入375 Main Menu；b.选择进入Settings；c.选择进入About 375;d.选择Re-Flash。

e.选择Yes 确认此操作，并一定确保此时已把充电器插上，因为Re-Flash的操作非常耗电，所以请务必保证在充电的情况下进行此操作，否则可能会导致无法修复的严重后果。

f.如手操器已经确保在充电的情况下，则可按OK开始Re-Flash，此操作大约需要二十分钟左右。

g.操作完成后，按屏幕提示按开/关键五秒左右关机即可。

4．破坏及修复注册表如果手操器不能进入375主菜单，直接有出错提示出现，可使用破坏-恢复注册表的方法来解决大部分的这种问题。

具体操作步骤如下：a.在手操器关机的情况下，卸下电池，取出系统卡。

b.重新安装上电池并关机。

屏幕出现The 375 does not detect a system Card.please make sure you system card is properly installed in its slot. Press OK to turn off.c.先按Fn在迅速按0键，屏幕会出现Saving registry ,please wait….。

安装、使用产品前，请阅读使用说明书JS375型减速器（53JS/00）使用说明书产品执行标准：MT/T148—1997、Q/ZM298—2007《刮板输送机用减速器》中煤张家口煤矿机械有限责任公司2010年12月JS 375型减速器中煤张家口煤矿机械有限责任公司使用说明书共12页第 1 页目录安全警示--------------------------------------------------------21.概述------------------------------------------------------------32.结构与工作原理----------------------------------------------43.拧紧力矩------------------------------------------------------54.安装、调试----------------------------------------------------65.故障分析与排除----------------------------------------------76.保养及维修----------------------------------------------------77.运输、贮存----------------------------------------------------88.53J S/00主要明细、轴承及易损件表-----------------------89.附图（2张）-----------------------------------------------10第 2 页共 12 页使 用 说 明 书安全警示1.减速器使用前请仔细阅读本产品说明书。

按说明书规定使用。

2.对影响安全的任何改装都必须得到本公司的许可。

3.用户自行对减速器进行改装而造成的后果责任自负。

采煤机常见故障及排除方法（机械部分2）2、牵引部常见故障及处理方法-----------------------------40 1）牵引电动机后部积油太多2）制动器制动失效或缓慢3）牵引部与行走箱结合面漏油4）牵引力太小(高压表压力过低)5）牵引速度低6）补油压力低，补油泵排量不足7）补油回路泄漏8）开关手把总跳回“关”位9）工作油温不正常，主牵引链轮就停转10）牵引力超载，采煤机不停11）牵引部发出异常声响12）牵引部位机头齿轮箱发热13）牵引部油乳化14 -1）不牵引故障14 -2）不牵引故障14-3）采煤机不牵引的故障分析14-4）主泵有摆角而采煤机不牵引的故障原因14-5）主泵马达损坏的原因判断法14-6）采煤机不牵引：14-7）采煤机不牵引的背压压力现象分析：14-8）采煤机不牵引14-9）主回路的背压阀压力低15) 采煤机单向牵引16）液压牵引部异常声响17）补油热交换系统低压过低18）液压牵引部过热19）采煤机时牵引时不牵引（液压牵引采煤机）20）制动闸冒烟故障21）液压牵引采煤机牵引无力或不牵引22）链牵引采煤机断链23）MG300P755 - WD 型采煤机截割部与牵引部连接部位的改造3、行走箱常见的故障及处理方法-------------------------------28 1)当实际载荷大于额定载荷时，扭矩轴从剪切槽处折断，不能传递到齿轨轮上。

2)齿轨轮和导向滑靴损坏。

3）MG375型采煤机导向滑靴损坏的原因分析4）走系统齿轨轮导向滑靴损坏4、调高系统常见故障及处理方法----------------------------321）系统不调高。

2）高、低压表均无显示。

3）调高速度慢，齿轮泵的来油有力，高、低压表不显示。

4）滚筒升起后自动下降5）调高出现自动升的现象。

6）调高油缸在下降过程中出现“点头”现象。

7）电控部分调高时好时坏。

8）滚筒不能升降故障9)调高泵故障表现为升降慢或不升降10）调高泵箱冷却器故障泵箱内油乳化严重,导致升降慢11）升降阀组故障12）采煤机滚筒不能调高或升降动作缓慢。

玉柴375天然气发动机故障大全【实用版】目录1.玉柴 375 天然气发动机概述2.玉柴 375 天然气发动机的故障类型3.故障原因及解决方法4.预防措施及维护建议5.结论正文【玉柴 375 天然气发动机概述】玉柴 375 天然气发动机是一款具有高性能、低排放、低噪音的环保型发动机，广泛应用于各种天然气车辆和工程机械。

该发动机采用先进的技术，具有较高的可靠性和稳定性，但在使用过程中也会出现一些故障。

【玉柴 375 天然气发动机的故障类型】1.启动困难2.运行异常3.排放异常4.冷却系统故障5.润滑系统故障6.电气系统故障【故障原因及解决方法】1.启动困难- 解决方法：检查天然气供应系统、点火系统、燃料系统，排除故障。

2.运行异常- 解决方法：检查发动机负荷、供气压力、点火时机等参数，排除故障。

3.排放异常- 解决方法：检查发动机燃烧室、排气系统，清洗或更换损坏部件。

4.冷却系统故障- 解决方法：检查水泵、风扇、水箱等冷却系统部件，排除故障。

5.润滑系统故障- 解决方法：检查机油量、油泵、油路等润滑系统部件，排除故障。

6.电气系统故障- 解决方法：检查电池、发电机、启动机等电气系统部件，排除故障。

【预防措施及维护建议】1.定期检查天然气供应系统、点火系统、燃料系统等关键部件，确保其正常工作。

2.保持发动机负荷、供气压力、点火时机等参数在合理范围内。

3.定期清洁排气系统，确保排放畅通。

4.定期检查冷却系统部件，保持发动机工作温度正常。

5.定期更换机油、油滤器等润滑系统部件，确保润滑系统正常工作。

6.定期检查电池、发电机、启动机等电气系统部件，确保电气系统正常工作。

【结论】玉柴 375 天然气发动机在使用过程中可能会出现启动困难、运行异常、排放异常、冷却系统故障、润滑系统故障、电气系统故障等问题。

收稿日期：2016－08－29作者简介：李华（1985—），男，河南洛阳人，2008年毕业于河南理工大学自动化专业，助理工程师，现在神华神东煤炭集团公司大柳塔煤矿综采五队从事泵站检修工作。

雷波S375泵站常见传感器功能分析与故障处理李华（神华神东煤炭集团有限责任公司大柳塔煤矿，陕西神木719315）摘要：泵站系统是支架设备重要的动力来源之一，也是井下安全生产的重要保证。

随着泵站保护功能的日益完善，保护故障跳闸常常成为影响生产的重要原因之一。

通过对英国雷波S375泵站保护传感器功能的分析说明，达到在生产实践中的故障诊断和排除，有效提高设备检修率，保证正常生产。

关键词：雷波S350泵；传感器；故障分析和诊断中图分类号：TD63+2文献标识码：B 文章编号：1671－749X （2016）05'－0059－03Fault analysis and treatment of common sensors forＲMI S 375pump stationLI Hua（Daliuta Coal Mine ，Shenhua Shendong Coal Group Co．，Ltd．，Shenmu 719315，China ）Abstract ：The pump station system is one of the important power sources for supporting equipments and it is also an impor-tant guarantee for the safety production in underground mine．With the improvement of the protection function of the pump station ，the protection fault trip often becomes one of the important reasons that affect the production．By analyzing the functions of protection sensors for British ＲMI S375pump station ，the faults was timely diagnosed and solved ，the equip-ment maintenance rate was improved and the normal production was ensured．Key words ：ＲMI S350pump ；sensor ；fault analysis and diagnosis0引言乳化液泵站是液压支架系统的动力源，用来向综采工作面液压支架和工作面使用单体液压支柱等设备输送动力液压液，它由乳化液箱和乳化液泵组组成，并具有完善的控制系统。

HK-H375A手持器使用手册一．按键说明：1.开、关键：按此键一秒钟可打开和关闭手持器。

2.上下箭头键：使用这两个键可以在菜单或者选项列表中向上或者向下移动光标。

3.左右箭头键：向左箭头键可以在屏幕显示F4键时向左移动光标或者返回上一级菜单；向右箭头键可以在屏幕显示F4键时向右移动光标或者选择相应菜单项。

4.确认键：用来在屏幕显示F4键时对选项的确认。

5.文字数字和转换键：键盘中部的12个文字数字键主要负责数据输入；配合键盘下部的3个转换键可以实现字母和特殊符号的输入（先按下转换键再按下字母所在按键可输入对应的字母，不用同时按这两个键）。

注：所谓的F4键是在使用过程中显示在屏幕最下方的软件（不超过4个）。

通常软件形式有“ABORT”，“ESC”，“BACK”，“DEL”等，完成相应的操作。

（详见第六项F4按键介绍）二．功能介绍HART375手持器开机后将会自动轮询地址为0的在线设备，在没有连接设备时手持器时会显示“No device found at address 0 , Poll?”的消息。

选择“NO”后会出现主菜单（如图1示）。

在已经连接了设备后打开手持器时会显示这个设备的在线菜单（如图2所示）。

从在线菜单可以按左箭头键可返回主菜单。

1.主菜单：主菜单有3个功能：1进入在线菜单、2读取电池容量、3轮询。

对于任何一类仪表，您总可以通过多次按左箭头键返回到主菜单。

若再次进入在线菜单，手持器需要重新轮询在线仪表。

2.在线菜单：当手持器已经连接好了HART®协议从设备（仪表）后，就可以从主菜单进入在线菜单。

图2 在线菜单3.读取过程变量：在在线菜单选择第一项可以进入读取过程变量功能，这个菜单所列出的过程变量有主变量、输出电流和百分比值等，并会随每次通信实时更新。

Online（*******）Process variables1 PV **KPA2 AO** mA图3 读取过程变量界面4.诊断/服务在在线菜单选择第二项可以进入诊断/服务菜单，这个菜单包括设备自检、回路电流检测以及仪表校准选项等。
