瑞典MALA MIRA三维探地雷达系统配套RTK设备测量及放样操作指南v2版

瑞典MALA MIRA三维探地雷达系统配套RTK设备测量及放样操作指南(华星A10)v2版20170330一、准备工作：MIRA三维探地雷达系统及RTK设备均已安装、连接到位，开机预热；十字校准标放置到位：二、RTK基准站及移动站新建项目、工作模式设置调试：1、打开iHand20手薄，点击app按键进入项目菜单2、进入项目信息菜单3、新建项目信息名称，然后点击确定，会自动转换到系统界面，4、在系统界面，坐标系统选择“BJ54”5、中央子午线可以点击十字标自动计算，也可以手动计算更改中央子午线（中央子午线=当地经度的整数÷6，然后整数部分＋1，再将所得结果×6后减去3，百度可查）保存点击确认后更新参数至对应投影列表，按返回键。

6、连接并设置基准站的工作模式 连接●平滑计算●计算完后，拍照保留基准站的经纬度及高程坐标设置完成后切换至移动站设置移动站设置完成后，基准站和移动站上的通讯指示灯(中间)会一秒钟闪烁一次红灯，代表通讯正常。

三、MIRA三维探地雷达系统进行数据采集：四、利用RTK移动站测量五个十字校准标的精确经纬度，并换算为格网座标：1、在测量项目里选择“碎步测量”2、测量出第一个“十字校准标”的经纬度，保存名字为“pt1”3、进行格网座标定义的参数计算添加“pt1”点的经纬度进行计算计算类型选择为“三参数”进行计算，计算完成后，点击“应用”4、继续对剩下的四个十字校准标“pt2-pt5”进行测量并保存测试量值，这时可以用格网座标测量，保存值有格网座标和经纬度坐标中间几个校准点测量的图片省略~~~~5、查看存储的五个十字校准标的格网座标及经纬度坐标五、根据rSlicer三维成像软件上缺陷位置得到的格网座标，在手簿上计算得到换算的经纬度：1、根据缺陷格网座标在手簿上添加放样点●点击“→”图标进入放样点添加界面●如图所示进行放样点添加●第一个放样点添加成功，按同样的方法可以添加后续的放样点2、到工具项目里选择“坐标换算”将已添加的放样点换算为经纬度●按图片标示进行参数选择和添加放样点●选择完毕后选择“反算”进行换算●拍照或手动记录下放样点的经纬度(或加上高程)值，因为只有在现场用移动站定出放样点并测量出经纬度后才能保存放样点的经纬度。

2 软件安装的准备2.1软件用途GeoScan是指定的雷达控制软件，并且是最好的雷达扫描后的结果处理与分析软件。

程序的特点：·雷达数据在文件中保存·可以打印雷达软件的分析结果·输出的文件可以在其他的处理软件中使用·可以对图层面板进行处理· 3D格式·应用调色板处理文件·处理文件及其他…2.2系统要求电脑----奔腾CPU-1000兆赫或者更好内存----最小256M，推荐2GB显卡----最小32M硬盘----至少2G的硬盘空间端口----以太网端口操作系统---- Windows 2000, Windows XP, Windows 2003, Windows Vista。

2.3安装用在随同雷达的文件材料包裹中有一个GeoScan系统安装的软件。

程序安装命令：1.解压缩文件2.双击解压缩文件夹中的“Setup.exe”进行安装。

3.进入安装向导并点击“下一步”。

4.进入语言选择界面，将语言选择为中文。

5.阅读许可证协议,选择“同意”并且按“下一步”继续安装。

如果您拒绝此协议，安装将会终止。

6.选择软件安装的的文件夹，并按“下一步”继续。

默认的安装文件夹为“C:\Program Files\Logical Systems Ltd\GeoScan32\”。

并点击“下一步”。

7.确认安装。

点击“下一步”。

8.安装结束。

点击“关闭”退出。

3 GeoScan的简单介绍3.1.开始双击桌面上的图标“GeoScan32”（a），或从开始菜单运行程序。

（b）(a) (b)标题主菜单工具状态栏该程序的窗口改变部分取决于已经执行的运作模式。

一个没有打开的文件窗口包含以下内容：•标题 - 显示该程序的名称或文件名;•主菜单 - 可以访问每一个应用程序。

GeoScan32使用标准的Windows菜单栏。

通过菜单选择开关ON/OFF的切换，显示程序的使用状态。

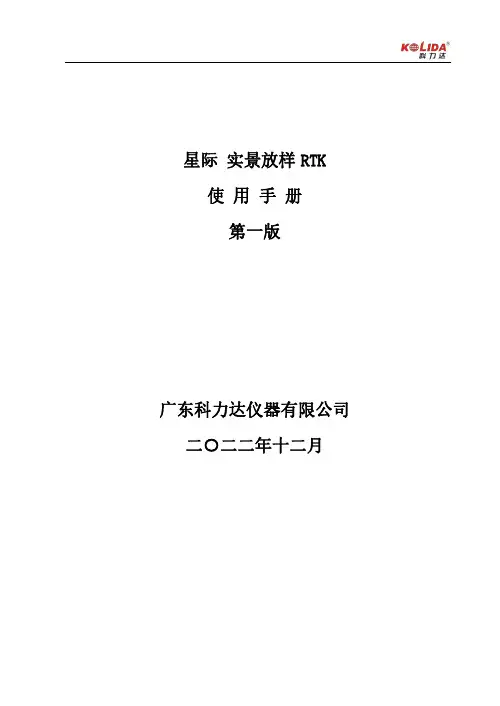

星际实景放样RTK使用手册第一版广东科力达仪器有限公司二○二二年十二月目录§1.1引言 (2)第二章星际实景放样RTK介绍 (2)§2.1整体介绍 (2)§2.2星际主机介绍 (3)§2.2.1主机外型 (3)§2.2.2结构与接口 (3)§2.2.3按键和指示灯 (3)§2.3星际按键功能介绍 (4)§2.4主机配件介绍 (6)第三章仪器架设与配置 (6)§3.1静态作业 (6)§3.2RTK作业（外置电台1+1模式） (8)§3.2.1外置电台基准站架设 (8)§3.2.2启动基准站 (9)§3.2.3架设移动站 (11)§3.2.4设置移动站 (12)§3.3RTK作业（网络CORS模式） (13)§3.3.1移动站的架设 (13)§3.3.2移动站设置 (14)第四章常见功能使用 (15)§4.1点测量 (15)§4.2点放样 (17)§4.3成果数据导出 (19)§4.4惯导功能使用 (20)§4.5实景放样功能使用 (21)§4.6WebUI网页配置 (23)§4.7固件升级 (24)§4.9天线高量取方式 (27)附录A星际实景放样RTK技术指标 (27)附录B H6手簿技术指标 (30)附录C联系方式 (31)-1-第一章概述阅读本章，您可以简单了解星际实景放样RTK。
