自平衡多级泵图纸和外形安装尺寸表由提供长沙奔腾泵业有限公司自平衡多级泵图纸系单吸、多级、节段式离心清水泵。
适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。
被输送液体温度为0℃～80℃。
允许进口压力为0.6MPa。
输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。
D泵外形尺寸图及外形尺寸表
D型泵法兰尺寸表
D型泵外形安装图（公用底座）D80-30型泵外形安装尺寸表
100D16型泵外形安装尺寸表
D25-50型泵外形安装尺寸表
D46-50型泵外形安装尺寸表
D85-67型泵外形安装尺寸表
D155-67型泵外形安装尺寸表
D型泵外形安装图（本身底座）
8
安装图）
200D43型泵外形安装尺寸表
8
安装图）
D85-67型泵外形安装尺寸表
8
安装图）
D155-67型泵外形安装尺寸表
8
安装图）
D280-43/84型泵外形安装尺寸表
8
安装图）
D280-65/84型泵外形安装尺寸表
8
安装图）
D450-60/84型泵外形安装尺寸表
8安装图）。
ZDG155-80*2自平衡多级泵概述：ZDG155-80*2自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。
温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。
也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。
ZDG155-80*2自平衡多级泵优势：ZDG155-80*2自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。
具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。
可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。
高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。
自平衡多级泵参数：流量Q：155m3/h；扬程H：160mZDG155-80*2自平衡多级泵结构形式：ZDG155-80*2自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。
主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。

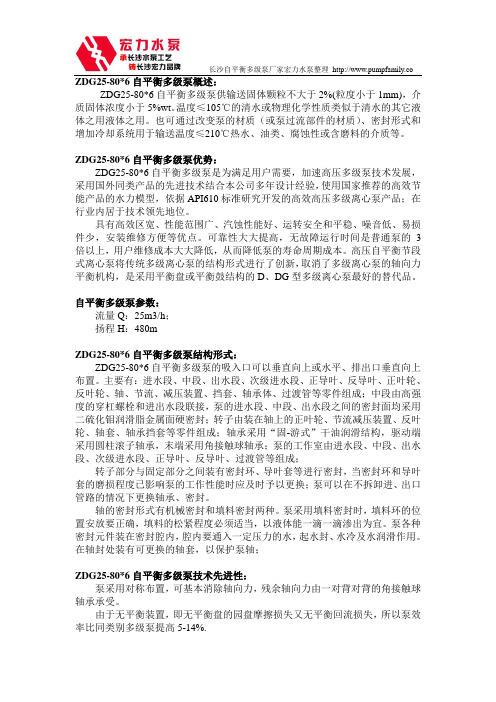

ZDG25-80*6自平衡多级泵概述：ZDG25-80*6自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。
温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。
也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。
ZDG25-80*6自平衡多级泵优势：ZDG25-80*6自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。
具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。
可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。
高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。
自平衡多级泵参数：流量Q：25m3/h；扬程H：480mZDG25-80*6自平衡多级泵结构形式：ZDG25-80*6自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。
主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。
ZDM12-80*9自平衡多级泵概述：ZDM12-80*9自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。
温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。
也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。
ZDM12-80*9自平衡多级泵优势：ZDM12-80*9自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。
具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。
可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。
高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。
自平衡多级泵参数：流量Q：12m3/h；扬程H：720mZDM12-80*9自平衡多级泵结构形式：ZDM12-80*9自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。
主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。
ZMDS280-95*8自平衡多级泵概述：ZMDS280-95*8自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。
温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。
也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。
ZMDS280-95*8自平衡多级泵优势：ZMDS280-95*8自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。
具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。
可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。
高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。
自平衡多级泵参数：流量Q：280m3/h；扬程H：760mZMDS280-95*8自平衡多级泵结构形式：ZMDS280-95*8自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。
主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。
长沙三昌泵业有限公司专业生产ZD型高效节能自平衡多级泵,D型系列多级泵,S 型系列双吸泵，DG型系列锅炉给水泵,R型高温热水泵,IH系列化工泵等一系列清水泵，欢迎广大客户前来咨询！DG型高压多级给水泵概述DG型单级多级离心泵作为高压锅炉给水泵或其它高压给水用，输送介质温度不超过160℃（中压不超过105℃），适用于电厂各种容量机组的单元制及母管道制给水系统。
DG型高压多级给水泵结构特点说明本型泵是单壳体节段式多级离心泵。
其吸入口和吐出口均垂直向上。
前段、中段和后段用穿杠联接成一体，各段之间静止结合面主要靠金属面密封外，并没有O 型胶圈作为辅助密封。
DGB型高压泵的吸入段、中段、吐出段采用锻件。
DG型高压多级给水泵轴封：本系列泵轴封采用软填料密封，用冷却水冷却，也可根据用户要要采用机械密封。
DG型高压多级给水泵轴承和平衡装置DG型中压型泵转子由泵轴两端的滚动轴承来支承。
稀油润滑，且用循环水冷却，转子的轴向推力采用平衡盘自动平衡。
均衡回水经过均衡回水管返回到泵吸入段。
DG型次高压型泵转子由泵轴两端的滑动轴承来支承。
稀油润滑，且用循环水冷却，转子的轴向推力采用平衡盘平衡。
在平衡室和前段之间装有回水管。
DG型高压型泵转子由泵两端的滑动轴承来支承。
轴承用强制润滑，泵本身配带油系统，转子的轴向推力用平衡盘来平衡。
且带有止推轴承，用于承受由于工况变化而产生的残余轴向力，在平衡室体和吸水管之间装有回水管。
DG型高压多级给水泵传动中压、次高压型泵通过弹性联轴器由电动机驱动。
从传动方向看，泵为顺时针方向旋转。
高压型泵通过弹性联轴器由电动机驱动，也可根据用户需要配带齿型联轴器，膜片联轴器，液力偶合器，原动机可采小汽轮机或电动机驱动，从传动方向看，泵为顺时针方向旋转DG型高压多级给水泵性能范围(设计点)流量：Q=100~580m3/h（DG高压）Q=36~180m3/h（中压、次高压）扬程：H=740～2150m（高压）H=409~1056m（次高压）H=270~672m（中压）DG型高压多级给水泵型号说明例：DG45-80×6DG——单吸多级锅炉给水泵45——泵设计点流量80——泵单级扬程6——泵级数DG型高压多级给水泵材料中压：吸入段、吐出段、中段优质钢导叶、叶轮铬钢平衡盘、平衡套铬钢密封环、导叶套铬钼钢次高压：轴铬钼钢前段、中段、后段优质碳素钢导叶、叶轮、轴套优质碳素钢叶轮挡套、密封环、导叶套不锈钢平衡板、平衡盘、平衡套不锈钢高压：吸入段、吐出段、中段、导叶、叶轮碳素或铬钢轴、密封环、导叶套铬钒钢或铬钢DG型高压多级给水泵DG型高压多级给水泵DG型高压、次高压锅炉给水泵流量杨程转速轴功率配带电动机效率η必须汽蚀余量(NPSH)r泵叶轮直径泵重m3/h L/s m r/minKW电机功率KW电机型号% m mm kgDG25-80×617.42529.14.836.948.08508476454295057.967.569.590 Y280M-241.44851.83.13.33.8252 832DG25-80×717.42529.14.836.948.08590556530295067.578.981.190 Y280M-241.44851.83.13.33.8252 895DG25-80×817.42529.14.836.948.08675635505295077.390.192.6110 Y315S-241.44851.83.13.33.8252 958DG25-80×917.42529.14.836.948.08760715681295087101.4104.2132 Y315M-241.44851.83.13.33.8252 1021DG25-80×1017.42529.14.836.948.08840795757295096.6112.8115.8132 Y315M-241.44851.83.13.33.8252 1084DG25-80×1117.42529.14.836.948.089288758332950106.2124.1127.5160 Y315L1-241.44851.83.13.33.8252 1147DG25-80×1217.42529.14.836.948.0810139459082950115.9135.2138.9160 Y315L1-241.44851.83.13.33.8252 1210DG45-80×62746547.512.515528480456295065.898.95103.16160 Y315L1-25964653.945.5260 915DG45-80×72746547.512.515616560532295076.76109.61120.36160 Y315L1-25964653.945.5260 983DG45-80×82746547.512.515704640608295087.73125.27137.55185 Y315L-25964653.945.5260 1051DG45-80×92746547.512.515792720684295098.7140.93154.75220 Y315M1-25964653.945.5260 1119DG45-80×102746547.512.5158808007602950109.67156.59171.94220 Y315M1-25964653.945.5260 1187DG45-80×112746547.512.5159688808362950127.18172.36189.25250 Y355M2-25964653.945.5260 1255DG45-80×122746545964653.945.5260 1323DG85-80×7518510214.1723.628.36165605322950145185.18208.13250 Y355M2-25970713.54.54.3255 1567DG85-80×8518510214.1723.628.32950704640608165.72211.64237.87280 Y355L1-25970713.54.54.3255 1640DG85-80×9518510214.1723.628.32950792720684186.44238.09267.6355 Y3555-25970713.54.54.3255 1713DG85-80×10518510214.1723.628.32950880800760207.15264.55297.33355 Y3555-2(6KV)5970713.54.54.3255 1786DG85-80×11518510214.1723.628.32950949.8880834.8223.73291.19326.8400 Y3556-25970713.54.54.3255 1859DG85-80×12518510214.1723.628.329501034.8960905243.75317.66354.29400 Y3556-25970713.54.54.3255 1932DG150-100×120 33.3 2950 660 274.18 400 Y3558-2(IP2359 3.8 289 27356 15018041.750600570335.75392.54/6KV) 73714.55DG150-100×7 12015018033.341.7502950770700665319.87391.71459.13450Y4001-2(IP23/6KV)5973713.84.55289 2885DG150-100×8 12015018033.341.7502950880800760365.57447.67524.72560Y4003-2(IP23/6KV)5973713.84.55289 3035DG150-100×9 12015018033.341.7502950990900855411.27503.63590.31630Y4004-2(IP23/6KV)5973713.84.55289 3185DG150-100×10 12015018033.341.750295011001000950456.96559.58655.9710Y4501-2(IP23/6KV)5973713.84.55289 33351DG-12 140 38.9 1540 2950 816 1000 Y4504-2 72 4.1 300 3580 2DG-102DG(B)-10270 75 1515 2950 1480 1600 Y5004-2 72.6 6.5 348 4800 3DG-103DG(B)-10440 122.2 1560 2950 2337 2500 Y6301-2 80 8 340 4800 4DG-8C 500 138.9 1680 2950 2933 3200 Y7101-2 78 12 391 7000 5DGB-10 570 158.3 2150 2950 4121 4800 Y8001-2 81 6.5 404 7000 DG270-140e 320 88.9 1500 2950 1730 2000 Y5602-2 76 6.5 335 4800 DG270-140c 366 101.7 1640 2950 2036 2300 Y5603-2 79 6.5 340 4800DG400-180c 450 125 1900 2950 2950 32004000Y6001-2 79 12 391 7000DG450-180 450 125 1825 2950 2870 3200 Y7101-2 78 23.5 290 3200。
ZD85-100*9自平衡多级泵概述：ZD85-100*9自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。
温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。
也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。
ZD85-100*9自平衡多级泵优势：ZD85-100*9自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。
具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。
可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。
高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。
自平衡多级泵参数：流量Q：85m3/h；扬程H：900mZD85-100*9自平衡多级泵结构形式：ZD85-100*9自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。
主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。
ZDY155-100*9自平衡多级泵概述：ZDY155-100*9自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。
温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。
也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。
ZDY155-100*9自平衡多级泵优势：ZDY155-100*9自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。
具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。
可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。
高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。
自平衡多级泵参数：流量Q：155m3/h；扬程H：900mZDY155-100*9自平衡多级泵结构形式：ZDY155-100*9自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。
主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。
ZMD85-80*8自平衡多级泵概述：ZMD85-80*8自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。
温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。
也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。
ZMD85-80*8自平衡多级泵优势：ZMD85-80*8自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。
具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。
可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。
高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。
自平衡多级泵参数：流量Q：85m3/h；扬程H：640mZMD85-80*8自平衡多级泵结构形式：ZMD85-80*8自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。
主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。
ZDG85-100*9自平衡多级泵概述：
ZDG85-100*9自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。
温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。
也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。
ZDG85-100*9自平衡多级泵优势：
ZDG85-100*9自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。
具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。
可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。
高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。
自平衡多级泵参数：
流量Q：85m3/h；
扬程H：900m
ZDG85-100*9自平衡多级泵结构形式：
ZDG85-100*9自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。
主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；
转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。
轴的密封形式有机械密封和填料密封两种。
泵采用填料密封时，填料环的位置安放要正确，填料的松紧程度必须适当，以液体能一滴一滴渗出为宜。
泵各种密封元件装在密封腔内，腔内要通入一定压力的水，起水封、水冷及水润滑作用。
在轴封处装有可更换的轴套，以保护泵轴；
ZDG85-100*9自平衡多级泵技术先进性：
泵采用对称布置，可基本消除轴向力，残余轴向力由一对背对背的角接触球轴承承受。
由于无平衡装置，即无平衡盘的园盘摩擦损失又无平衡回流损失，所以泵效率比同类别多级泵提高5-14%.
由于无平衡装置，彻底解决因平衡装置失效而导致泵平衡盘和平衡盘座的磨损或转子咬死等各种故障，大大延长泵的使用寿命。
安全的泵体密封设计。
根据不同的压力及结构，泵体采用金属面对金属面的硬密封和金属缠绕垫或O型圈密封。
独特的结构强度设计。
允许泵的单级扬程达1.5Mpa （150m），出口压力可达18Mpa（总扬程1800m），并且使轴承和转子组成的芯包部件不受温度变化的影响，具有优秀的抗热冲击性能。
采用集装式机械密封时因无轴向窜动，彻底克服了老型多级泵轴向窜动时机械密封动静环磨面因接触不良而失效。
在实际运行中，做到了滴水不漏。
多年的运行证明，该产品性能达到国际同类产品的先进水平。
供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。
温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。
也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。
材质有HT200、QT600、304、304L、316L、317L、904L、CD4等各种材质可供用户选。
ZDG85-100*9自平衡多级泵用途：
1.在工业过程中的高压水生产
2.化工工艺流程
3.油田注水，矿山排水
4.卤液采输
5.压缩机、去氧化皮机、脱壳机等设备的水输送。
