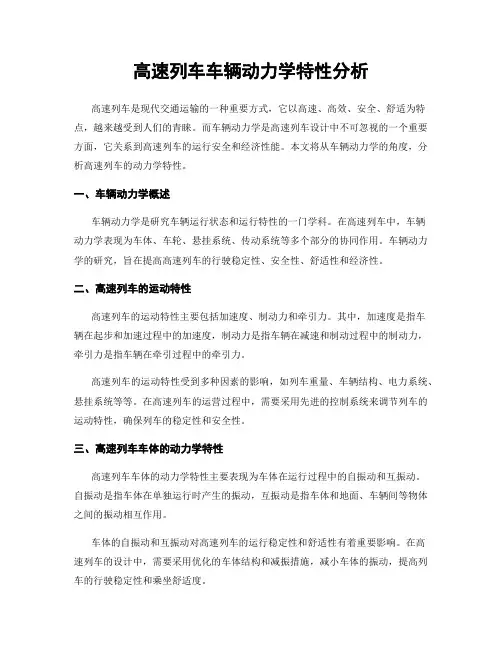

高速列车车辆动力学特性分析高速列车是现代交通运输的一种重要方式，它以高速、高效、安全、舒适为特点，越来越受到人们的青睐。
而车辆动力学是高速列车设计中不可忽视的一个重要方面，它关系到高速列车的运行安全和经济性能。
本文将从车辆动力学的角度，分析高速列车的动力学特性。
一、车辆动力学概述车辆动力学是研究车辆运行状态和运行特性的一门学科。
在高速列车中，车辆动力学表现为车体、车轮、悬挂系统、传动系统等多个部分的协同作用。
车辆动力学的研究，旨在提高高速列车的行驶稳定性、安全性、舒适性和经济性。
二、高速列车的运动特性高速列车的运动特性主要包括加速度、制动力和牵引力。
其中，加速度是指车辆在起步和加速过程中的加速度，制动力是指车辆在减速和制动过程中的制动力，牵引力是指车辆在牵引过程中的牵引力。
高速列车的运动特性受到多种因素的影响，如列车重量、车辆结构、电力系统、悬挂系统等等。
在高速列车的运营过程中，需要采用先进的控制系统来调节列车的运动特性，确保列车的稳定性和安全性。
三、高速列车车体的动力学特性高速列车车体的动力学特性主要表现为车体在运行过程中的自振动和互振动。
自振动是指车体在单独运行时产生的振动，互振动是指车体和地面、车辆间等物体之间的振动相互作用。
车体的自振动和互振动对高速列车的运行稳定性和舒适性有着重要影响。
在高速列车的设计中，需要采用优化的车体结构和减振措施，减小车体的振动，提高列车的行驶稳定性和乘坐舒适度。
四、高速列车悬挂系统的动力学特性高速列车的悬挂系统起着支撑车体和减缓车体振动的作用。
悬挂系统的动力学特性主要包括悬架刚度、悬架阻尼等参数。
悬挂系统的调整可以影响高速列车的性能和舒适度。
对于高速列车来说，需要采用先进的悬挂系统设计和控制方案，以达到优良的运行稳定性和高质量的乘坐感受。
五、高速列车传动系统的动力学特性高速列车传动系统包括电力机车和动车组两种类型。
不同类型的传动系统，具有不同的动力学特性。
其中，电力机车主要依靠牵引电机产生动力，动车组则是通过电力机车和动车组的组合来驱动列车。
汽车动力学_概述汽车动力学是研究汽车的力学性能和运动特性的学科，它涉及到汽车的加速、制动、转向以及牵引等方面的问题。
在汽车动力学中，有许多基本概念和理论，通过研究这些概念和理论，我们可以更好地理解和分析汽车的运动行为。
1.加速：汽车的加速性能是衡量汽车动力学性能的重要指标之一、加速性能主要与汽车的动力系统相关，包括发动机的功率和转矩输出、变速器的传动比以及车辆的重量等。
通过分析汽车的动力输出特性和传动系统的效率，可以预测和评估汽车的加速性能。
2.制动：制动性能是衡量汽车动力学性能的另一个重要指标。
制动性能主要与汽车的制动系统相关，包括刹车片的材料和摩擦系数、刹车液的性能、刹车系统的设计和调校等。
通过分析刹车系统的工作原理和性能特点，可以预测和评估汽车的制动性能。
3.转向：汽车的转向性能是指汽车在转弯时的稳定性和灵活性。
转向性能主要与汽车的悬挂系统、转向系统以及轮胎性能相关。
通过分析汽车的悬挂几何、刚度和阻尼等特性，可以预测和评估汽车的转向性能。
4.牵引：汽车的牵引性能是指汽车在起步或爬坡时的牵引能力。
牵引性能主要与汽车的动力系统、传动系统以及轮胎性能相关。
通过分析发动机的输出特性、传动系统的传动比以及轮胎的抓地力，可以预测和评估汽车的牵引性能。
在进行汽车动力学的研究和分析时，一般会使用动力学模型来描述汽车的运动行为。
动力学模型是通过对汽车的物理特性和力学原理进行数学建模得到的，常用的动力学模型有单轴模型、二轴模型和多轴模型等。
这些动力学模型可以帮助我们更好地理解和预测汽车的运动行为。
另外，在汽车动力学的研究中还会涉及到一些实验和测试方法。
常用的实验和测试方法包括制动测试、加速测试、方向盘转动测试以及悬挂系统测试等，这些测试方法可以帮助我们获得汽车动力学性能的具体数据，从而更准确地评估汽车的性能。
总之，汽车动力学是研究汽车运动行为的学科，通过对汽车的加速、制动、转向和牵引等方面的问题进行研究和分析，可以更好地理解和预测汽车的性能。

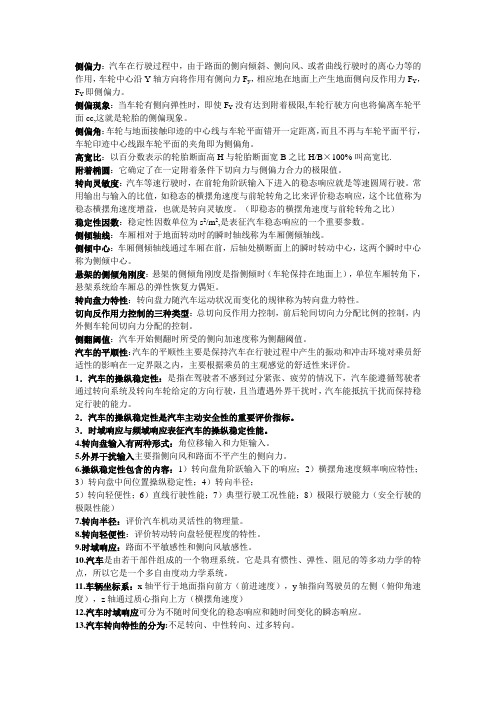

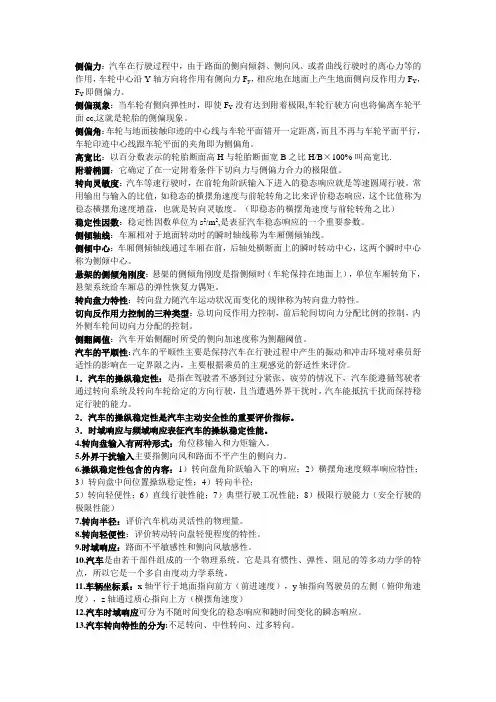

侧偏力：汽车在行驶过程中，由于路面的侧向倾斜、侧向风、或者曲线行驶时的离心力等的作用，车轮中心沿Y轴方向将作用有侧向力F y，相应地在地面上产生地面侧向反作用力F Y，F Y即侧偏力。
侧偏现象：当车轮有侧向弹性时，即使F Y没有达到附着极限,车轮行驶方向也将偏离车轮平面cc,这就是轮胎的侧偏现象。
侧偏角：车轮与地面接触印迹的中心线与车轮平面错开一定距离，而且不再与车轮平面平行，车轮印迹中心线跟车轮平面的夹角即为侧偏角。
高宽比：以百分数表示的轮胎断面高H与轮胎断面宽B 之比 H/B×100% 叫高宽比.附着椭圆：它确定了在一定附着条件下切向力与侧偏力合力的极限值。
转向灵敏度：汽车等速行驶时，在前轮角阶跃输入下进入的稳态响应就是等速圆周行驶。
常用输出与输入的比值，如稳态的横摆角速度与前轮转角之比来评价稳态响应，这个比值称为稳态横摆角速度增益，也就是转向灵敏度。
（即稳态的横摆角速度与前轮转角之比）稳定性因数：稳定性因数单位为s2/m2,是表征汽车稳态响应的一个重要参数。
侧倾轴线：车厢相对于地面转动时的瞬时轴线称为车厢侧倾轴线。
侧倾中心：车厢侧倾轴线通过车厢在前，后轴处横断面上的瞬时转动中心，这两个瞬时中心称为侧倾中心。
悬架的侧倾角刚度：悬架的侧倾角刚度是指侧倾时（车轮保持在地面上），单位车厢转角下，悬架系统给车厢总的弹性恢复力偶矩。
转向盘力特性：转向盘力随汽车运动状况而变化的规律称为转向盘力特性。
切向反作用力控制的三种类型：总切向反作用力控制，前后轮间切向力分配比例的控制，内外侧车轮间切向力分配的控制。
侧翻阈值：汽车开始侧翻时所受的侧向加速度称为侧翻阈值。
汽车的平顺性：汽车的平顺性主要是保持汽车在行驶过程中产生的振动和冲击环境对乘员舒适性的影响在一定界限之内，主要根据乘员的主观感觉的舒适性来评价。
1．汽车的操纵稳定性：是指在驾驶者不感到过分紧张、疲劳的情况下，汽车能遵循驾驶者通过转向系统及转向车轮给定的方向行驶，且当遭遇外界干扰时，汽车能抵抗干扰而保持稳定行驶的能力。
侧偏力：汽车在行驶过程中，由于路面的侧向倾斜、侧向风、或者曲线行驶时的离心力等的作用，车轮中心沿Y轴方向将作用有侧向力F y，相应地在地面上产生地面侧向反作用力F Y，F Y即侧偏力。
侧偏现象：当车轮有侧向弹性时，即使F Y没有达到附着极限,车轮行驶方向也将偏离车轮平面cc,这就是轮胎的侧偏现象。
侧偏角：车轮与地面接触印迹的中心线与车轮平面错开一定距离，而且不再与车轮平面平行，车轮印迹中心线跟车轮平面的夹角即为侧偏角。
高宽比：以百分数表示的轮胎断面高H与轮胎断面宽B 之比 H/B×100% 叫高宽比.附着椭圆：它确定了在一定附着条件下切向力与侧偏力合力的极限值。
转向灵敏度：汽车等速行驶时，在前轮角阶跃输入下进入的稳态响应就是等速圆周行驶。
常用输出与输入的比值，如稳态的横摆角速度与前轮转角之比来评价稳态响应，这个比值称为稳态横摆角速度增益，也就是转向灵敏度。
（即稳态的横摆角速度与前轮转角之比）稳定性因数：稳定性因数单位为s2/m2,是表征汽车稳态响应的一个重要参数。
侧倾轴线：车厢相对于地面转动时的瞬时轴线称为车厢侧倾轴线。
侧倾中心：车厢侧倾轴线通过车厢在前，后轴处横断面上的瞬时转动中心，这两个瞬时中心称为侧倾中心。
悬架的侧倾角刚度：悬架的侧倾角刚度是指侧倾时（车轮保持在地面上），单位车厢转角下，悬架系统给车厢总的弹性恢复力偶矩。
转向盘力特性：转向盘力随汽车运动状况而变化的规律称为转向盘力特性。
切向反作用力控制的三种类型：总切向反作用力控制，前后轮间切向力分配比例的控制，内外侧车轮间切向力分配的控制。
侧翻阈值：汽车开始侧翻时所受的侧向加速度称为侧翻阈值。
汽车的平顺性：汽车的平顺性主要是保持汽车在行驶过程中产生的振动和冲击环境对乘员舒适性的影响在一定界限之内，主要根据乘员的主观感觉的舒适性来评价。
1．汽车的操纵稳定性：是指在驾驶者不感到过分紧张、疲劳的情况下，汽车能遵循驾驶者通过转向系统及转向车轮给定的方向行驶，且当遭遇外界干扰时，汽车能抵抗干扰而保持稳定行驶的能力。

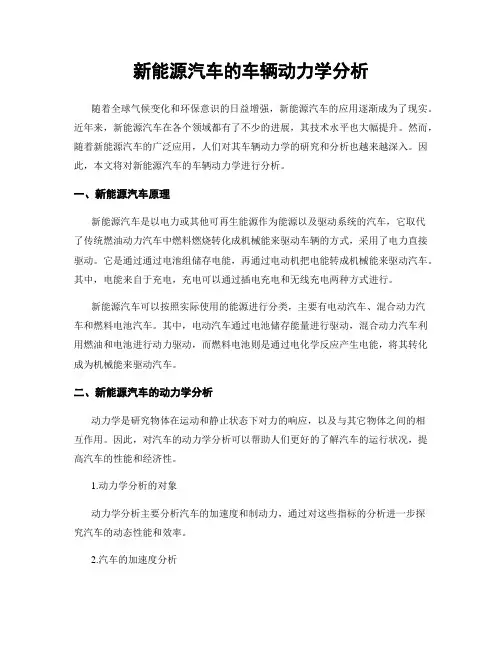

新能源汽车的车辆动力学分析随着全球气候变化和环保意识的日益增强，新能源汽车的应用逐渐成为了现实。
近年来，新能源汽车在各个领域都有了不少的进展，其技术水平也大幅提升。
然而，随着新能源汽车的广泛应用，人们对其车辆动力学的研究和分析也越来越深入。
因此，本文将对新能源汽车的车辆动力学进行分析。
一、新能源汽车原理新能源汽车是以电力或其他可再生能源作为能源以及驱动系统的汽车，它取代了传统燃油动力汽车中燃料燃烧转化成机械能来驱动车辆的方式，采用了电力直接驱动。
它是通过通过电池组储存电能，再通过电动机把电能转成机械能来驱动汽车。
其中，电能来自于充电，充电可以通过插电充电和无线充电两种方式进行。
新能源汽车可以按照实际使用的能源进行分类，主要有电动汽车、混合动力汽车和燃料电池汽车。
其中，电动汽车通过电池储存能量进行驱动，混合动力汽车利用燃油和电池进行动力驱动，而燃料电池则是通过电化学反应产生电能，将其转化成为机械能来驱动汽车。
二、新能源汽车的动力学分析动力学是研究物体在运动和静止状态下对力的响应，以及与其它物体之间的相互作用。
因此，对汽车的动力学分析可以帮助人们更好的了解汽车的运行状况，提高汽车的性能和经济性。
1.动力学分析的对象动力学分析主要分析汽车的加速度和制动力，通过对这些指标的分析进一步探究汽车的动态性能和效率。
2.汽车的加速度分析汽车的加速度是指汽车在单位时间内增加的速度。
在动力学分析中，汽车的加速度与其所受的力量直接相关。
让我们分析汽车的加速度取决于以下因素：第一，电池组和电机的功率。
电池和电机的功率可以直接影响汽车的加速度，功率越高，加速度就越大。
第二、轮胎的滑移程度。
当轮胎处于滑移状态时，其牵引能力降低，直接影响汽车的加速度。
第三、车辆质量。
车辆质量越大，所受的阻力也越大，因此加速度越低。
3.汽车的制动力分析汽车的制动力是指刹车时所受到的力。
与汽车加速度分析相似，汽车制动力与刹车系统的性能直接相关。
侧偏力：汽车在行驶过程中，由于路面的侧向倾斜、侧向风、或者曲线行驶时的离心力等的作用，车轮中心沿Y轴方向将作用有侧向力F y，相应地在地面上产生地面侧向反作用力F Y，F Y即侧偏力。
侧偏现象：当车轮有侧向弹性时，即使F Y没有达到附着极限,车轮行驶方向也将偏离车轮平面cc,这就是轮胎的侧偏现象。
侧偏角：车轮与地面接触印迹的中心线与车轮平面错开一定距离，而且不再与车轮平面平行，车轮印迹中心线跟车轮平面的夹角即为侧偏角。
高宽比：以百分数表示的轮胎断面高H与轮胎断面宽B 之比 H/B×100% 叫高宽比.附着椭圆：它确定了在一定附着条件下切向力与侧偏力合力的极限值。
转向灵敏度：汽车等速行驶时，在前轮角阶跃输入下进入的稳态响应就是等速圆周行驶。
常用输出与输入的比值，如稳态的横摆角速度与前轮转角之比来评价稳态响应，这个比值称为稳态横摆角速度增益，也就是转向灵敏度。
（即稳态的横摆角速度与前轮转角之比）稳定性因数：稳定性因数单位为s2/m2,是表征汽车稳态响应的一个重要参数。
侧倾轴线：车厢相对于地面转动时的瞬时轴线称为车厢侧倾轴线。
侧倾中心：车厢侧倾轴线通过车厢在前，后轴处横断面上的瞬时转动中心，这两个瞬时中心称为侧倾中心。
悬架的侧倾角刚度：悬架的侧倾角刚度是指侧倾时（车轮保持在地面上），单位车厢转角下，悬架系统给车厢总的弹性恢复力偶矩。
转向盘力特性：转向盘力随汽车运动状况而变化的规律称为转向盘力特性。
切向反作用力控制的三种类型：总切向反作用力控制，前后轮间切向力分配比例的控制，内外侧车轮间切向力分配的控制。
侧翻阈值：汽车开始侧翻时所受的侧向加速度称为侧翻阈值。
汽车的平顺性：汽车的平顺性主要是保持汽车在行驶过程中产生的振动和冲击环境对乘员舒适性的影响在一定界限之内，主要根据乘员的主观感觉的舒适性来评价。
1．汽车的操纵稳定性：是指在驾驶者不感到过分紧张、疲劳的情况下，汽车能遵循驾驶者通过转向系统及转向车轮给定的方向行驶，且当遭遇外界干扰时，汽车能抵抗干扰而保持稳定行驶的能力。
2．汽车的操纵稳定性是汽车主动安全性的重要评价指标。
3．时域响应与频域响应表征汽车的操纵稳定性能。
4.转向盘输入有两种形式：角位移输入和力矩输入。
5.外界干扰输入主要指侧向风和路面不平产生的侧向力。
6.操纵稳定性包含的内容：1）转向盘角阶跃输入下的响应；2）横摆角速度频率响应特性；3）转向盘中间位置操纵稳定性；4）转向半径；5）转向轻便性；6）直线行驶性能；7）典型行驶工况性能；8）极限行驶能力（安全行驶的极限性能）7.转向半径：评价汽车机动灵活性的物理量。
8.转向轻便性：评价转动转向盘轻便程度的特性。
9.时域响应：路面不平敏感性和侧向风敏感性。
10.汽车是由若干部件组成的一个物理系统。
它是具有惯性、弹性、阻尼的等多动力学的特点，所以它是一个多自由度动力学系统。
11.车辆坐标系：x轴平行于地面指向前方（前进速度），y轴指向驾驶员的左侧（俯仰角速度），z轴通过质心指向上方（横摆角速度）12.汽车时域响应可分为不随时间变化的稳态响应和随时间变化的瞬态响应。
13.汽车转向特性的分为:不足转向、中性转向、过多转向。
14.汽车的瞬态响应有如下特点：1）时间上的滞后（（ωr1/ωr0）×100％称为超调量）；2）执行上的误差；3）横摆角速度的波动；4）进入稳态所经历的时间。
15.汽车试验的两种评价方法：客观评价法（通过仪器测出横摆角速度、侧向加速度、侧倾角及转向力。
）和主观评价法（让试验评价人员根据试验时自己的感觉进行评价。
）16.轮胎坐标系：x轴车轮行驶方向，z轴正回正力矩，y轴正侧翻力矩17.侧偏力FY：地面作用于车轮的侧向反作用力。
F Y =ka（k为侧偏刚度，k<0）18.侧偏现象：当车轮有侧向弹性时，即使F Y没有达到侧向附着极限，车轮行驶方向也将偏离车轮平面的方向。
19.侧偏刚度k：决定操纵稳定性的重要轮胎参数。
轮胎应具有高的侧偏刚度（指绝对值），以保证汽车良好的操纵稳定性。
20.轮胎结构、工作条件对侧偏特性的影响：轮胎的尺寸、型式和结构参数对侧偏刚度有显著影响。
21.高宽比：轮胎断面高度H与轮胎断面宽B之比H/B*100%。
22.高宽比对轮胎侧偏刚度影响很大，采用高宽比小的宽轮胎是提高侧偏刚度的主要措施。
23.侧偏刚度随垂直载荷增加而加大；但垂直载荷过大时，轮胎与地面接触区的压力变得极不均匀，使轮胎侧偏刚度反而减小。
24.侧偏刚度随气压增加而增大，但气压过高后刚度不再变25．行驶车速对侧偏刚度影响很小。
26.一定侧偏角下，驱动力增加时，侧偏力逐渐有所减小。
27.回正力矩：圆周行驶时，使转向车轮恢复到直线行驶位置的主要恢复力矩之一。
28.子午线轮胎的回正力矩比斜交轮胎大。
29.轮胎的气压底，接地印迹长，轮胎拖矩大，回正力矩也越大。
30.横摆角速度增益（转向灵敏度）：稳态的横摆角速度与前轮转角之比，来评价稳态响应。
Ωr/υ)s=(u/L)/1+m/L2(a/k2-b/k1)u2=(u/L)/1+ku231.K—稳定性因数(s2/m2):是表征汽车稳态响应的一个重要参赛。
K= m/L2(a/k2-b/k1)32. 汽车转向特性的分为:不足转向（K=0）、中性转向(K>0)（K值越大，横摆角速度增益曲线越低，不足转向量越大）、过多转向(K<0)。
33.临界车速越低，过多转向量越大。
34.汽车都应具有适度的不足转向特性。
原因：过多转向汽车达到临界车速时将失去稳定性。
横摆角速度增益等于无穷大时，只要有微小的前轮转角便会产生极大的横摆角速度。
这意味着汽车的转向半径极小，汽车发生激转而侧滑或翻车。
由于过多转向汽车有失去稳定性的危险，故汽车都应具有适度的不足转向特性。
35.表征稳态响应的参数：1）前、后轮侧偏角绝对值之差（a1-a2）；2）转向半径的比R/Ro；3）静态储备系数S.M.36.中性转向点：使车前、后轮产生同一侧的侧向力作用点。
37. 静态储备系数S.M.：就是中性点至前轴距离a`和汽车质心至前轴距离a之差（a`-a）与轴距L之比值。
38. S.M.=0，具有中性转向特性；S.M.为正，具有不足转向特性；S.M.为负，具有过多转向特性。
39.正常的汽车都具有小阻尼的瞬态响应。
40.以横摆角速度频率响应特性来表征汽车动态特性。
41.表征响应品质好坏的4个瞬态响应的参数：1）横摆角速度ωr波动的固有（圆）频率ω0；2）阻尼比ζ；3）反应时间τ；4）达到第一个峰值ωr1的时间ε42.评价横摆角速度频率响应的五个参数：1）频率为零时的幅值比，即稳态增益（图中以a表示）；２）共振峰频率f r ，f r 值越高，操纵稳定性越好；３）共振时的增幅比b/a，b/a 应小一点；４）∠φf-0.6，f =0.1Hz 时的相位滞后角，∠υf-0.1这个数值应该接近于零；43.影响轮胎侧偏角的因素：1）前、后轴左、右两侧车轮的垂直载荷要发生变化；2）车轮有外倾角，由于悬架导向杆系的运动及变形，外倾角将随之变化；3）车轮上有切向反作用力；4）车身侧倾时悬架变形，悬架导向杆系和转向杆系将产生相应运动及变形。
44.汽车侧偏角包括：1）弹性侧偏角（FZ变化和γ的变化引起的侧偏角α的变化）；2）侧倾转向角（车厢侧倾而导致前后轮转角的变化；3）变形转向角（悬架导向杆系变形引起的车轮转角的变化）。
45.轿车前侧倾中心高度在0~14cm之间，后侧倾中心高度在0~40cm之间。
46.具有独立悬架的汽车车厢做垂直位移时，在垂直放心上车厢收到的随位移而变化的力包括：一个是弹簧直接作用于车厢的弹性力在垂直方向的分量；另一个是导向杆约束反力在垂直方向上的分量。
47.车厢侧倾角：车厢在侧向力作用下绕侧轴线的转角。
48.侧倾角的数值数值影响到汽车的横摆角速度稳态响应和横摆角速度瞬态响应。
49.侧倾力矩主要由三个部分组成：1）悬挂质量离心力引起的侧倾力矩MφrⅠ；2）侧倾后，悬挂质量重力引起的侧倾力矩MφrⅡ；3）独立悬架中，非悬挂质量的离心力引起的侧倾力矩MφrⅢ。
50.车厢侧倾时，因悬架形式不同，车轮外倾角的变化有三种情况：保持不变，沿地面侧向反作用力作用方向倾斜，沿地面侧向反作用力作用方向的相反方向倾斜。
51.侧倾转向：在侧向力作用下车厢发生侧倾，由车厢侧倾引起的前转向轮绕主销的转动、后轮绕垂直于地面轴线的转动、即车轮转向角的变动。
52. 变形转向角：悬架导向杆系各元件在各种力、力矩作用下发生的变形，引起车轮绕主销或垂直于地面轴线的转动，称为变形转向，其转角叫做变形转向角。
53.变形转向可以使汽车具有恰当的不足转向。
54.变形外倾：受到侧向力作用的独立悬架杆系的变形会引起车轮外倾角的变化。
55.驾驶者通过转向盘控制前轮绕主销的转角，从而操纵汽车的运动方向。
56.凭借转向盘的反作用力，将整车及轮胎的运动、受力状况反馈给驾驶者，以获得“路感”。
57.转向盘的输入有两种方式：角输入和力输入。
58.转向盘力特性：转动转向盘时所需要的力随汽车运动状况而变化的规律。
59.转向盘力特性决定于下列因素：转向器角传动比及其变化规律、转向器效率、动力转向器的转向盘操作力特性、转向杆系传动比、转向杆系效率、由悬架导向杆系决定的主销位置、轮胎上的载荷、轮胎气压、轮胎力学特性、地面附着条件、转向盘转动惯量、转向柱摩擦阻力以及汽车整体动力学特性等。
60.主销位置几何参数，如主销内倾角、主销后倾角、主销拖距、接地面上主销偏置距、车轮中心主销拖距等，对转向盘力特性、回正性能、直线行驶性等都有显著影响。
61.汽车在原地、小半径弯道低速行驶时，要防止转向盘过于沉重；在高速行驶时，转向盘力不宜过小而应维持一定数值，以帮助驾驶者稳定驾驶。
62.转向车轮干涉转向：车厢侧倾时，如果非独立悬架汽车的转向系与悬架在运动学上关系不协调，将引起转向车轮干涉转向的现象。
63.侧倾干涉不足转向：当车辆向右转向时，车身向外倾斜，外侧板簧受压缩，车轮与车架距离减小，使车轮向左转，增加了车辆的不足转向，这种现象称为侧倾干涉不足转向。
64.转向系（角）刚度：在转向盘至转向车轮之间，包括转向器、转向杆系与转向器固定处在内的刚度，称为转向系（角）刚度。
转向系刚度低，前转向轮的变形转向角大，增加了汽车的不足转向趋势。
转向系刚度高，高速行驶时的“路感”较好。
65.地面切向反作用力与“不足－过多转向特性”的关系：1）汽车在弯道上以大驱动力加速行驶；2）随驱动力的增加，同一侧偏角下的侧偏力下降。
3）前轮受半轴驱动转矩的影响会产生不足变形转向，增加了前驱动汽车不足转向的趋势。
4）随着驱动力的增加，轮胎回正力矩通常也有所增加，这也增加了前轮驱动汽车的不足转向趋势。
66.切向反作用控制可分为三种类型：1）总切向反作用力控制；2）前、后轮间切向力分配比例的控制；3）内、外侧车轮间切向力分配的控制；67.ABS就是总制动力控制，保证较佳的滑动率，提高制动时汽车的方向稳定性。
