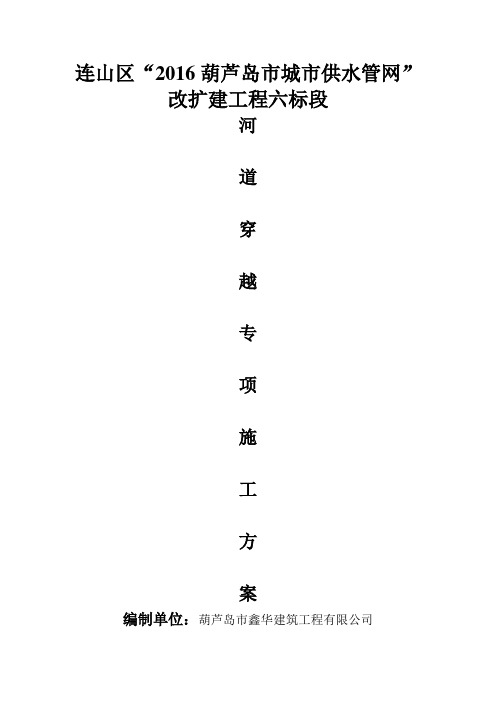

连山区“2016葫芦岛市城市供水管网”改扩建工程六标段河道穿越专项施工方案编制单位：葫芦岛市鑫华建筑工程有限公司一、编制依据1．《给水排水工程管道结构设计规范》（GB50332-2002）. 2．《给排水管道工程施工及验收规范》（GB50268-2008 3．《室外排水设计规范》（GB50014-2006）及现行国家相关规范、规程及技术通则.4．《排水管(渠)工程施工质量检验标准》（DBJ01-13-2004）. 5．《埋地聚乙烯排水管管道工程技术规程》（CECS-2001）6. 《市政排水管道及附属设施》（06MS201）7.现场踏勘二、工程概述建设单位：葫芦岛市自来水公司工程名称：2016葫芦岛市供水管网改扩建工程（六标段）工地地点：刘台子连山河工程类别： DN630钢管工程结构：焊接接口。
质量等级：合格安全目标：零事故河道穿越：连山河一、穿越概况穿越河道工程是“2016葫芦岛市城市供水管网改扩建工程”的一部分，为南北向穿越，敷设的为一条DN630焊接钢管。
连山河为该地区主要河道，河床及河道内地形根据现场踏勘河底之下为粗砂、粉质土。
由于现为多雨季节，为避免影响河道排洪，根据现场踏勘，拟采用围堰导流方法进行施工。
采用全段围堰导流法，即在河内筑坝断流，并在沟渠内设DN600排水管引水。
先根据进行现场踏勘情况，进行导流沟的开挖，并进行临时通道修筑。
然后在拟开挖管道处进行围堰的施工，完成上下游围堰施工后，将围堰内的水抽出围堰外。
完成焊接、防腐后进行砼浇筑、回填，施工完成后，将拆除围堰、回填，并进行地貌恢复。
二、穿越施工流程施工准备测量放线建设单位、监理单位复核扫线修建临时通道上下游围堰修筑抽水管沟开挖DN630管道焊接除锈、防腐C25砼包管及C15支墩浇筑管沟回填地貌恢复（一）施工准备1、测量放样依据施工图进行管网放线工作，将甲方给定的水准点引至管线位置附近并设立固定桩为测量标准，用经纬仪及钢尺丈量方法准确划出开槽线、各折点位置。
供水管道穿越工程方案一、前言供水管道穿越工程是指在道路、铁路、河渠、建筑物等设施下方进行供水管道敷设的一种工程，属于市政基础设施建设工程的重要组成部分。
供水管道的穿越工程需要充分考虑地质条件、环境保护、施工安全等多方面因素，以确保工程顺利进行，供水管道安全运行。
本文将针对供水管道穿越工程的方案制定进行详细阐述和分析，以期为相关工程提供可行的解决方案。
二、工程目的供水管道穿越工程的目的是为了在保障供水管道正常运行的前提下，将供水管道从一个地方敷设至另一个地方，且尽量减少对周围环境的影响。
同时，还需考虑施工安全、地质条件、经济成本等因素，使得工程在整体上达到经济、安全、环保的要求。
三、工程范围本次供水管道穿越工程的范围主要涉及：1. 管道路径规划：确定供水管道的输送路径，考虑道路、铁路、河渠、建筑等设施的位置，并规划穿越点的选址。
2. 工程设计：包括供水管道的材料、规格、制作标准、穿越点钻孔设计和支撑设计等。
3. 施工安全：考虑穿越工程对周围环境和设施的影响，制定施工安全预案，确保施工过程中不发生安全事故。
4. 质量检测：对穿越点的管道进行质量检测，确保管道的安全和可靠性。
5. 施工管理：包括人员管理、施工进度管理、材料设备管理等。
四、工程方案1. 管道路径规划在进行管道路径规划时，需要考虑供水管道的输送需求、周围环境条件、以及周边设施的位置。
首先，通过地图和实地勘察，确定供水管道的输送路径，并选择最佳的穿越点。
其次，选址要尽量避免对周围环境和设施造成不必要的影响。
最后，在确定好穿越点后，必须进行相关部门的审批，获得相关的施工许可。
2. 工程设计对供水管道的设计需要充分考虑穿越点周围的地质条件、环境条件和管道输送需求。
在管道的材料选择上，应选择抗压、耐腐蚀并具有一定韧性的材质。
对于穿越点的钻孔设计和支撑设计，要根据具体地质条件和管道规格进行合理设计，确保管道穿越的安全和可靠。
同时，还要充分利用现代化的技术手段，进行3D模拟设计，以确保管道的穿越相符合实际情况。
大管径顶管穿越河道施工方案一、前言河道交叉处的管道施工一直是一个复杂而重要的工程环节。
大管径顶管施工是在保证水环境质量不受影响的前提下进行的，其工程难度较大。
本文将围绕大管径顶管穿越河道的施工方案展开讨论。
二、方案设计1. 管道选材在进行大管径顶管穿越河道施工时，首先要选择高强度、耐磨损、防腐蚀的材料作为管道材质，以确保管道的长期稳定运行。
2. 起拱设计通过起拱设计降低管道在水下施工期间受到的压力，减少河道水流对管道的影响，保证施工顺利进行。
3. 防渗措施在施工过程中，需采取防渗措施，避免管道漏水对水环境造成污染，加强管道连接处的密封性。
4. 施工工艺结合具体情况选择适当的施工工艺，采用优质设备和技术人员，保证施工过程安全高效。
三、施工步骤1. 割开河道在施工开始前，需先进行对河道进行割开，确保施工区域清晰。
2. 安装管道根据设计方案将管道一段段安装入河道中。
3. 起拱支撑设置起拱支撑结构，将管道升起，并固定在水面上，以保证管道不受水流影响。
4. 密封连接在管道连接处进行密封连接，避免漏水。
5. 整体连接将各段管道连接成整体，形成完整的管道系统。
四、施工注意事项1.施工过程中要时刻关注水流情况，确保管道施工安全。
2.严格遵守相关环保法规，减少对水环境的影响。
3.组织施工人员严格执行施工程序，避免操作失误。
五、施工效果评估经过以上工艺步骤的施工完成后，需对管道进行检修，确保操作的有效性和管道的安全运行。
六、结语大管径顶管穿越河道是一项具有挑战性的工程，需要全面考虑工程实际情况及环境因素，通过科学合理的施工方案来保障工程质量。
希望本文所述方案能对相关工程实践提供一定的参考价值。
穿越河流管道施工方案一、背景介绍河流管道的穿越施工是平时建设工程中较为常见的一种情况，需要经过精心的规划和设计才能确保施工顺利进行并保证河流及周边环境的安全和污染程度。
二、施工前准备1.对穿越点进行全面勘测，包括地质情况、水流速度、水深等因素的测量，保证施工的准确性；2.制定详细的施工方案，考虑到河流生态环境和周边居民的影响，并与相关部门沟通，取得必要的许可和证件；3.调查管道类型、材质和直径等信息，为施工过程提供参考依据。
三、施工步骤1.清理河床：清理施工区域的水草、杂物等，确保施工环境整洁；2.设置临时设施：搭建临时围栏、挡水设施等，防止在施工过程中造成河流污染；3.开挖河床：根据设计要求开挖河床，准备进行管道敷设；4.管道敷设：将管道逐段敷设在河床上，并进行连接；5.管道固定：采取合适的方法，例如石块、混凝土块等，固定管道，防止水流冲击而移动；6.进行试压：对敷设完成的管道进行试压，确保质量合格；7.还原河床：施工完成后将河床进行还原，使其尽快回复自然状态。
四、施工注意事项1.安全第一：施工过程中要做好安全防护，避免事故的发生；2.环境保护：严格遵守环保政策，做好施工期间的污染防控工作；3.施工质量：保证施工质量，确保管道连接牢固，避免因材料问题或施工不当导致的事故；4.与相关部门配合：与水利部门、环保部门等相关单位密切合作，确保施工符合规范。
五、总结穿越河流管道施工是一项复杂的工程，需要在细心规划和严格执行下才能达到预期效果，并且要始终以安全和环保为首要原则，确保施工过程中不对河流和周边环境造成不可逆转的影响。
希望通过本方案的介绍，能更好地指导相关施工单位开展穿越河流管道工程，实现工程顺利进行且不影响生态环境。
直埋供水管道河底穿越施工方案一、工程概述本工程是指在深水区或者需要借助玛氏固浆泥浆工艺，采用沉井穿越等方式，直径小于Φ1000mm，供水管道的河底穿越施工。
该施工方式适用于河湖交叉段管道的施工，可以减少施工难度，缩短工期。
二、施工过程1.方案设计根据实际情况和水文地质调查结果，确定河底的土质、水流速度、水深等参数。
结合管道长度和直径，确定河底穿越的施工方式和施工工序。
2.准备工作（1）施工人员进行安全培训和操作规程培训，确保施工人员的安全意识和操作技能。
（2）清理施工现场，确保施工道路畅通，避免施工过程中的安全隐患。
（3）准备所需材料和设备，包括管道、泥浆、护套管等。
3.施工工序（1）凿井工序根据设计要求，选择合适的位置进行凿井，凿井的深度和直径应考虑到管道的下沉和后续施工上的通行。
（2）管道铺设工序将提前预制好的管道通过吊车或者人工获取到凿井的位置，由施工人员将管道逐节连接好，并通过液压扩管器进行固定。
（3）注浆固井工序根据泥浆固化工艺进行注浆固井，以提高井壁的稳定性。
（4）借助船只进行施工工序施工人员通过船只搭载设备和构件，进行疏浚、排除障碍和借助船只进行其他施工工序。
（5）管道连接工序施工人员在河底制作好的管道两端，进行连接，并进行密封处理，确保管道连接处的完整性和安全性。
（6）管道回填工序在管道连接完成后，进行管道周围的回填工作，保护管道不被外力损坏。
三、施工要点1.施工现场的防护根据施工现场的实际情况，进行相应的施工防护，确保施工安全。
2.泥浆的配制和使用根据实际情况配制泥浆，并按照规定的比例使用泥浆，在施工过程中及时补充泥浆，以保证施工质量。
3.施工人员的安全施工人员在施工过程中要佩戴个人防护装备，确保人员的安全。
4.材料和设备的管理对所用材料和设备进行管理，确保施工过程中材料和设备的质量和效果。
四、施工管理1.施工现场安全管理在施工现场设置安全警示标志和警戒线，施工人员必须佩戴安全帽和安全鞋，并遵守施工现场相关规定和要求。
供水管道定向穿越施工方案1. 引言供水管道定向穿越是指在施工过程中，通过使用定向钻机等专业设备，将供水管道在地下穿越障碍物（如道路、河流、建筑等）的一种施工方法。
该方法可以有效避免地面开挖施工对周围环境的影响，并且减少施工期间的交通阻塞。
本文将详细介绍供水管道定向穿越的施工方案。
2. 施工前准备在进行供水管道定向穿越施工之前，需要进行详细的准备工作，包括技术调研、设计方案确定和材料准备等。
2.1 技术调研在选择供水管道定向穿越施工方法之前，需要进行技术调研，确定是否适用定向穿越施工方法。
技术调研主要包括以下几个方面：•穿越障碍物的长度和深度•地下情况，包括土层、岩石等•管道材料和规格•施工期限和预算等通过对以上因素进行综合分析，确定是否适用供水管道定向穿越施工方法，并据此进行后续工作。
2.2 设计方案确定在技术调研的基础上，需要确定供水管道定向穿越的具体设计方案。
设计方案主要包括以下几个方面：•穿越路径的确定：根据地下情况和施工要求，确定供水管道的穿越路径，避免影响周围环境和现有设施。
•定向钻机选择：根据穿越障碍物的类型和地下情况，选择合适的定向钻机。
•管道选材和尺寸：根据供水管道的要求，选择合适的管道材料和尺寸。
通过综合考虑以上因素，确定供水管道定向穿越的设计方案，并进行相关材料的准备工作。
2.3 材料准备在施工前需要准备必要的材料和设备，以确保施工过程的顺利进行。
材料准备包括以下几个方面：•管道材料和配件•定向钻机和相关设备•施工所需的辅助材料，如润滑剂、密封材料等在准备材料时，需要保证材料的质量符合相关标准，并做好数量的控制，以确保施工过程中材料的充足性。
3. 施工流程供水管道定向穿越施工的流程一般包括以下几个步骤：3.1 准备工作在施工前，需要进行以下准备工作：1.清理施工区域：清理施工区域，确保没有杂物和障碍物。
2.架设施工设备：架设定向钻机等施工设备，确保施工设备稳定、安全。
3.2 地下勘探在地下施工之前，需要进行地下勘探，了解地下情况，包括土层、岩石等情况。
给水管道穿越管线施工方案1. 引言在城市建设中，给水管道的施工是一个重要的环节。
然而，在城市中，给水管道的施工往往需要穿越已有的管线，如燃气管线、通信线缆等。
如何在保证施工质量和安全的前提下，有效地穿越这些管线，成为了一个需要解决的问题。
本文就给水管道穿越管线的施工方案进行讨论和探讨。
2. 管线勘测和分析在给水管道穿越管线之前，首先需要进行管线的勘测和分析工作。
这一步骤是确定管线的准确位置、类型、直径、埋深等关键参数的重要依据。
通过使用无损检测技术，如地下雷达、电磁探测仪等，可以较为准确地探测到地下管线的位置和走向。
同时，还需要对管线进行材质鉴定、埋深判断以及与周围环境的关系进行分析，以确定施工方案的可行性和安全性。
3. 施工方案设计根据管线的勘测和分析结果，结合实际施工需要，设计出合理的施工方案。
以下是一些常用的给水管道穿越管线的施工方案：3.1. 拆除与迁移如果管线的位置和走向与给水管道的穿越冲突较大，可以考虑拆除或迁移相关管线。
拆除或迁移管线前，需要与相关部门协商并得到许可。
施工人员需要采取安全有效的方法进行拆除或迁移，确保其他管线和设施的正常运行。
3.2. 水平定向钻孔法水平定向钻孔法是一种常用的给水管道穿越管线的施工方法。
该方法是通过钻孔设备将给水管道穿越于地下管线之下，避免对地下管线的破坏。
施工人员需要根据实际情况确定钻孔点位和孔径，并合理选择使用的钻孔设备。
3.3. 土壤干扰法土壤干扰法也是一种常用的给水管道穿越管线的施工方法。
该方法是通过在地下管线上方进行护土施工，保护地下管线不受给水管道施工的影响。
施工人员需要根据实际情况确定护土的类型和厚度，并确保护土与地下管线之间的良好连接。
4. 施工过程控制在实施给水管道穿越管线的施工方案时，需要进行严格的施工过程控制，确保施工过程的质量和安全。
以下是一些常用的施工过程控制措施：4.1. 施工技术培训和操作规范施工人员需要接受相关的技术培训，掌握和了解施工方案设计、操作规范等。
一、方案概述为确保管道安全、高效地穿越河流，本方案针对河流穿越工程的特点，综合考虑地质条件、水文条件、生态环境等因素，制定了以下专项方案。
二、工程概况1. 河流概况：河流名称、长度、宽度、流速、水深、水位变化等。
2. 管道概况：管道材质、直径、长度、输送介质、压力等级等。
3. 穿越方式：根据河流条件，可选择河底穿越或河面跨越两种方式。
三、施工方法1. 河底穿越- 顶管法：适用于河床土质较好、河流宽度较小的河流。
施工时，需确保管道埋深、防腐措施满足要求。
- 围堰法：适用于河床土质较差、河流宽度较大的河流。
施工时，需在河床上设置围堰，确保施工安全。
- 沉管法：适用于河床土质较好、河流宽度较大的河流。
施工时，需进行水下沟槽开挖、浮运与沉管、管道接口连接、水下回填等工序。
2. 河面跨越- 管道附设于桥梁上：适用于有永久性公路桥的河流。
施工时，需将管道附设于桥梁上，确保管道安全稳定。
- 支架式架空管：适用于无公路桥的河流。
施工时，需架设支架，将管道架空于河面上。
- 悬索架空管：适用于河流宽度较大的河流。
施工时，需采用悬索架设，将管道架空于河面上。
四、施工要求1. 地质勘察：对河流穿越段的地质、水文、生态环境进行详细勘察，确保施工方案的可行性。
2. 施工组织：成立专门的项目管理团队，负责施工过程中的组织、协调、监督等工作。
3. 施工技术：采用先进的施工技术，确保施工质量。
4. 安全防护：严格执行安全操作规程，确保施工人员安全。
5. 环境保护：采取措施减少施工对生态环境的影响。
五、质量保证1. 原材料检验：对管道、钢材等原材料进行严格检验，确保符合设计要求。
2. 施工过程控制：对施工过程进行严格把控，确保施工质量。
3. 验收标准：按照国家相关标准进行验收，确保工程质量。
六、应急预案1. 突发事件：如遇地质、水文等突发事件，立即启动应急预案，确保工程安全。
2. 人员伤亡：如发生人员伤亡，立即进行救治，并报告相关部门。
自来水管穿河道施工方案1. 引言自来水是人类生活中必不可少的资源之一，在城市建设中，为了满足人们日益增长的用水需求，经常需要将自来水管从一侧的陆地穿越河道，保证河道两侧居民的正常用水。
本文将介绍一种自来水管穿河道的施工方案。
2. 施工前准备在进行自来水管穿河道的施工之前，需要进行充分的准备工作，以确保施工的顺利进行。
具体的准备工作包括：2.1 河道勘测首先，需要进行河道的勘测工作，确定河道的宽度、水深、水流情况等参数。
通过勘测，可以为施工方案的设计提供准确的数据依据。
2.2 施工方案设计根据河道的勘测结果，设计专业人员将制定自来水管穿河道的施工方案。
施工方案需要考虑到河道的特点，保证施工的安全性和稳定性。
2.3 材料准备准备自来水管穿河道所需的材料，包括管道、接头、固定设施等。
这些材料一定要符合相关的质量要求，以保证施工的质量和使用寿命。
3. 施工步骤在完成准备工作后，可以按照以下步骤进行自来水管穿河道的施工：3.1 施工区域准备首先，需要将河道两岸的施工区域进行清理和整平，确保施工区域的平整度和稳定性。
3.2 固定管道将待穿越的自来水管固定好，使用专用的支架或固定器进行固定，确保自来水管的稳定性。
3.3 河床处理为了减少河床的阻力，需要对河床进行处理。
可以采用挖沙、疏浚等方式，确保自来水管可以顺利穿越河道。
3.4 穿越河道在河道两岸分别挖掘好穿越河道的沟槽，将自来水管逐段推入沟槽中。
在穿越过程中，需要注意管道的倾斜度和水平度，保证自来水管可以平稳穿越河道。
3.5 连接管道当自来水管穿越河道后，需要进行管道的连接工作。
通过专用的接头和密封材料，将自来水管与陆地上的管道连接起来，确保水流畅通。
3.6 固定管道最后，需要对自来水管进行固定，使用专用的支架或固定器将管道固定在河道两岸，确保稳定性和安全性。
4. 施工安全注意事项在进行自来水管穿河道的施工过程中，需要注意以下安全事项：•施工人员必须经过专业培训，熟悉施工操作规程和安全操作规范；•河道两岸必须设置警示标识，防止非施工人员靠近施工区域；•施工现场必须做好防护措施，防止施工人员意外伤害；•施工过程中要随时关注河道的水位和水流情况，确保施工安全。
供水管道穿越工程施工方案一、工程概述本项目为某城市供水管道穿越工程施工，穿越段位于城市主干道下方，穿越长度约为100米，穿越方式为顶管法。
管道设计压力为1.0MPa，管径为DN1000mm，管材为预应力钢套管混凝土管。
工程内容包括管道铺设、顶管施工、穿越段处理等。
二、施工工艺及步骤1. 前期准备（1）现场勘查：对穿越段进行现场勘查，了解地形地貌、地质条件、地下管线分布等情况，为施工方案制定提供依据。
（2）设计方案：根据现场勘查情况，制定供水管道穿越工程施工方案，包括顶管法施工、管道铺设、穿越段处理等。
（3）施工前准备：办理相关施工手续，组织施工人员培训，准备施工所需材料、设备及工具。
2. 顶管施工（1）顶管设备安装：根据设计方案，安装顶管设备，包括顶管机、顶管井、后吊机械等。
（2）顶管施工：采用顶管法进行施工，控制顶管方向和精度，确保管道顺利穿越。
（3）顶管出土：在顶管过程中，及时出土并清理，保证施工进度。
3. 管道铺设（1）管道准备：检查管道质量，确保管道符合设计要求。
（2）管道铺设：在顶管施工完成后，进行管道铺设，连接两端的管道，确保管道整体稳定。
（3）管道焊接：对铺设好的管道进行焊接，保证管道连接牢固。
4. 穿越段处理（1）穿越段开挖：对穿越段进行开挖，清除杂物，为管道铺设创造条件。
（2）穿越段回填：在管道铺设完成后，对穿越段进行回填，恢复道路通行。
5. 施工验收（1）验收条件：施工完成后，进行验收，确保工程质量符合设计要求。
（2）验收内容：包括管道铺设、顶管施工、穿越段处理等，全面检查工程质量。
（3）验收结论：根据验收结果，出具验收报告，对工程质量进行评价。
三、质量保证措施1. 严格把控材料质量，选用符合国家标准的管道、顶管设备及施工材料。
2. 加强施工过程控制，确保施工质量符合设计要求。
3. 定期对施工人员进行技术培训，提高施工技能和质量意识。
4. 加强质量检查，对施工过程中的关键环节进行严格把控。
船山区“十二五”安饮工程五标段河编制单位：道穿越专项施工方案编制日期：2015 年8 月一、编制依据1．《给水排水工程管道结构设计规范》( GB50332-2002) . 2．《给排水管道工程施工及验收规范》( GB50268-2008 3．《室外排水设计规范》( GB50014-2006)及现行国家相关规范、规程及技术通则.4．《排水管( 渠)工程施工质量检验标准》( DBJ01-13-2004 ) 5．《埋地聚乙烯排水管管道工程技术规程》( CECS-2001)6. 《市政排水管道及附属设施》( 06MS201)7. 现场踏勘二、工程概述建设单位：遂宁市船山区水务局工程名称：船山区十二五安饮工程2012 年金家沟水厂管网工程工地地点：遂宁市船山区物流港工程类别：DN250PE管，DN600钢管工程结构：焊接接口、熔接接口。
质量等级：合格安全目标：零事故河道穿越：龙坪金马河、凉水井小河一、穿越概况穿越河道工程是“船山区十二五安饮工程”的一部分，为东西向穿越，敷设的为两条平行排布的DN400 钢管内穿DN250PE 管及DN600 钢管。
金马河、凉水井小河为该地区主要河道，河床及河道内地形根据现场踏勘河底之下为粉质土。
由于现为暴雨季节，为避免影响河道排洪，根据现场踏勘，拟采用围堰导流渠导流方法进行施工。
采用全段围堰导流法，即在沟渠内筑坝断流，并在沟渠岸的一侧开渠引水。
先根据进行现场踏勘情况，进行导流沟的开挖，并进行临时通道修筑。
然后在原沟渠上下游进行围堰的施工，完成上下游围堰施工后，将围堰内的水抽出围堰外。
完成焊接、防腐后进行砼浇筑、回填，施工完成后，将拆除围堰、回填导流沟，并进行地貌恢复。
二、穿越施工流程施工准备测量放线建设单位、监理单位复核扫线修建临时通道导流沟开挖上下游围堰修筑抽水管沟开挖DN600、DN400 管道焊接除锈、防腐DN250PE穿管C15 砼包管及C15 支墩浇筑浮力袋安装管沟回填地貌恢复。
三、详细施工方案3.1 施工准备3.1.1施工前要征得相关部门的认可并取得相应协议后方可施工。
3.1.2 编制具体穿越方案，确定占地尺寸，由征地人员提前做好占地征用事宜3.1.3 对施工人员进行技术交底，使之熟悉施工方案。
3.1.4 开始施工前，准备好施工需要的机具、材料等。
3.2 测量放线3.2.1 根据现场踏勘放出管线中心线、作业带占地边界线，以及导流渠的边界线。
3.2.2 针对设计不同的稳管段、弯头处及护岸处，进行放线并做出标记。
3.3 导流沟开挖：a.根据现场施工情况，金马河导流沟流向左侧（即金马河向龙坪方向），导流沟距离原沟渠边界最远距离为20m，导流沟入口与穿越沟渠的内夹角不宜小于45°，导流沟长度30m，深度3.5m，底部宽度4.5m，上口宽度7m。
为保证导流沟侧面的冲刷量达到最小，在入口和出口处用麻袋装粘土码砌，高度同导流沟；麻袋采用标准麻袋，规格为107 厘米× 74 厘米，一般装填厚度30cm；另外，应适当征用一定宽度的防冲刷用地和导流沟堆土用地，导流沟侧面防冲刷征地宽度根据地质情况确定。
开挖导流沟可采用单斗挖掘机，必要时可配置一台装载机以配合挖掘机工作。
按放线位置先从中间段进行开挖，在开挖到接近进、出水口处时，应根据导流渠面积的大小和土质情况，留出3-6m 与原河槽相连接的暂不挖通，然后修整导流渠边坡，并将临时人行施工便桥搭设好。
再将出口、入口的预留位置挖开，使河水从导流沟内通过。
河道穿越方案示意图（金马河）导流沟断面图（金马河）b.根据现场施工情况，凉水井小河导流沟流向右侧（即凉水井村 至复桥方向） ，导流沟距离原沟渠边界最远距离为 10m ，导流沟入口 与穿越沟渠的内夹角不宜小于 45°，导流沟长度 20m ，深度 2.3m ， 底部宽度 2m ，上口宽度 3m 。
为保证导流沟侧面的冲刷量达到最小， 在入口和出口处用麻袋装粘土码砌， 高度同导流沟； 麻袋采用标准麻 袋，规格为 107厘米× 74 厘米，一般装填厚度 30cm ；另外，应适当 征用一定宽度的防冲刷用地和导流沟堆土用地， 导流沟侧面防冲刷征 地宽度根据地质情况确定。
开挖导流沟可采用单斗挖掘机， 必要时可 配置一台装载机以配合挖掘机工作。
按放线位置先从中间段进行开 挖，在开挖到接近进、出水口处时，应根据导流渠面积的大小和土质 情况，留出 3-6m 与原河槽相连接的暂不挖通， 然后修整导流渠边坡， 并将临时人行施工便桥搭设好。
再将出口、入口的预留位置挖开，使河水从导流沟内通过。
原始地形图（凉水井小河）河道穿越方案示意图（凉水井小河）导流沟断面图（凉水井小河）3.4 临时过桥修筑A.金马河由于进场道路和导流沟不在同一侧，为了便于施工人员、设备、机具及材料进出场，在导流沟开挖完成后，需要在导流沟内搭设临时过桥，临时过桥长11m，上宽6m，下宽7m。
拟采用规格为DN600 水泥套管作为导流管埋设沟渠内。
需埋设双层砼套管共8 根。
由于距离宽度较宽，导流管安装采用2 台挖机进行。
为避免河流将松散土冲刷掉，在沟渠的沟底和套管周围敷设装碎石和土的编织袋，编织袋尺寸为800× 400×300mm，编织袋内为碎石和土的混合物（碎石和编织袋自购，人工装填；素土采用导流沟的开挖土），混合比为5:5，其余间隙用素土进行回填，并进行夯实。
在编织袋上面铺一层500mm厚素土，并进行夯实。
素土上方再铺一层300mm 厚碎石。
施工完成后将临时过桥拆除，并恢复地貌。
临时过桥做法见下图：临时过桥（金马河）b.凉水井小河由于进场道路和导流沟不在同一侧，为了便于施工人员、设备、机具及材料进出场，在导流沟开挖完成后，需要在导流沟内搭设临时过桥，临时过桥长4.5m，上宽6m，下宽7m。
拟采用规格为DN600 水泥套管作为导流管埋设沟渠内。
需埋设双层砼套管共4 根。
为避免河流将松散土冲刷掉，在沟渠的沟底和套管周围敷设装碎石和土的编织袋，编织袋尺寸为800× 400× 300mm，编织袋内为碎石和土的混合物（碎石和编织袋自购，人工装填；素土采用导流沟的开挖土），混合比为5:5，上方再铺一层300mm 厚碎石。
施工完成后将临时过桥拆除，并恢复地貌。
临时过桥做法见下图：临时过桥（凉水井小河）3.5上下游围堰修筑a.根据穿越地段的土质情况和管道埋深，金马河上游堰体距管沟中心距离为20m，下游围堰距管道中心为20m。
采用挖掘机进行围堰施工。
上游围堰底宽8.7m，顶宽12m，厚度2 米。
为避免直接回填围堰的土被冲走，上游围堰放置装碎石和土编织袋，碎石土袋内混合比为5:5 。
填至水面以上1m 后，进行压实。
下游围堰底宽7.6m，顶宽11.8m，厚度2 米。
下游围堰采用5:5 的碎石土进行回填至水面以上1m 后，进行压实。
围堰使用的碎石及编织袋就近采购，人工装填；素土采用导流沟开挖出的土。
采用挖掘机进行围堰的施工。
将围堰的每个迎水面上采用彩条布作防渗层。
防渗层铺设使用幅面为8m 的彩条布，铺设彩条布使用竹竿探到河底原土层，在围堰顶部留有1.5m 的搭边，用沙袋压实。
河底使用指挥挖掘机沿着防渗层向下抛洒装有碎石和土的沙袋，以达到压实防渗层起到防渗的目的。
b.根据穿越地段的土质情况和管道埋深，凉水井小河上游堰体距管沟中心距离为10m，下游围堰距管道中心为10m。
采用挖掘机进行围堰施工。
上游围堰底宽2.8m，顶宽3.6m，厚度2 米。
为避免直接回填围堰的土被冲走，上游围堰放置装碎石和土编织袋，碎石土袋内混合比为5:5。
填至水面以上1m 后，进行压实。
下游围堰底宽2m，顶宽3.6m，厚度2 米。
下游围堰采用5:5 的碎石土进行回填至水面以上1m 后，进行压实。
围堰使用的碎石及编织袋就近采购，人工装填；素土采用导流沟开挖出的土。
采用挖掘机进行围堰的施工。
将围堰的每个迎水面上采用彩条布作防渗层。
防渗层铺设使用幅面为8m 的彩条布，铺设彩条布使用竹竿探到河底原土层，在围堰顶部留有1.5m 的搭边，用沙袋压实。
河底使用指挥挖掘机沿着防渗层向下抛洒装有碎石和土的沙袋，以达到压实防渗层起到防渗的目的示意图同金马3.6抽水及管沟开挖围堰及导流沟施工完成后，立即对围堰内的河水进行抽水，根据现场实际情况做好抽水台班记录。
开挖管沟使用2 台挖掘机进行开挖，1 台挖掘机从下面开挖，另外1 台挖掘机在上面向外倒运。
由于河道内的土质稳定性差，河道管沟开挖将主要采用坡比1：1.5 开挖，若淤泥较多则加大坡比度，保证施工安全。
管沟开挖时，所有挖出的弃土尽量堆放到河道两侧的作业带上。
开挖过程中，有集水时，使用水泵将其中的水抽出。
开挖处的土向四周散去，然后使用挖掘机将土倒运到堆土区。
由于本地段未做地勘，开挖时必须将河底淤泥全部清理完毕后，再深挖2 米至沟底，本沟底宽度为2.5 米。
开挖出的土尽量堆积到上部围堰边侧，可起到挡水的作用。
3.7 管道的预制焊接与主线路焊接一致，组对和焊接应严格按照管道组对、焊接指导书执行。
管道组焊之间应保证管道内的清洁，使用清管器将管道内清理干净。
管道下沟前，应对管沟的标高、中心线位置和几何尺寸进行复测，确认符合设计要求。
管道下沟前，管沟内铺设0.2m 的细土层保护管道。
下沟时，不应损坏防腐层，起吊点距管道环焊缝距离不应小于2m，起吊高度以1m 为宜。
管道下沟完成后应及时对焊口的坐标、高程进行数据采集，作为竣工图备用，管道埋设示意图如下：、河道穿越剖面（金马河）、河道穿越剖面（凉水井小河）3.8管道埋设后，立即对接口位置做好焊接以及防腐。
3.9 管道施工完毕后，立即组织对钢管套管进行浇筑，浇筑示意图如下：浇筑完成后将DN250PE 管穿过DN400 钢套管。
3.10 管沟回填管道砼浇筑完毕达到养护期后，应及时进行管沟回填，回填时不间断地用水泵将沟内水排出，并做好水泵台班记录。
3.11地貌恢复用原土回填至河床和堤岸标高。
并将主河槽内的围堰拆除至导流沟两侧，使导流沟内的河流顺利流入主河槽内，然后对导流沟进行恢复，主河槽以外河床和堤坝恢复按设计要求执行。
四、项目质量保证措施1、质量保证措施1.1 焊接严格按照焊接工艺规程及施工规范要求施工。
1.2 严格安装建设单位、监理单位要求施工，正确配管、配料。
1.3 管沟开挖后及时进行测量，使其达到设计要求的管沟深度和坡度，确保连头施工在无应力情况下组对。
管道吊装过程中，设置专人统一指挥、持证上岗，确保在吊装的过程中不损坏管道及防腐层。
1.4 导流渠严格按照坡比开挖，防止塌方。
围堰堰体分层压实，并按施工方案中的坡比放坡。
围堰导流是穿越施工的关键，设专人监督施工过程。
设专人监督施工过程。
防渗布用编织袋装土和竹笼装石头排压须密排压实，防止渠水渗透。
