选煤厂智能除尘系统设计与应用分析河北省煤炭洗选工程技术研究中心河北唐山063012摘要：选煤厂除尘不仅是环境保护、职业安全与劳动保护的要求，也是智能化选煤厂建设、质量标准化选煤厂考核的重要内容。

传统的选煤厂除尘设计，只重视原煤干法筛分环节，对选煤厂全工艺流程的梳理及除尘设计重视不够。

选煤厂智能除尘理念，包括电厂及煤化工的输煤系统除尘设计、施工及使用效果使得除尘系统更上一个新台阶。

为针对选煤厂喷雾降尘系统存在的降尘率不高、实时性差、控制灵活度不够的问题，本文所阐述的除尘系统以STM32微控制器为核心，基于CAN总线通讯完成对分布在选煤厂各降尘点的喷雾控制器的控制。

实际系统测试结果表明，该智能除尘系统能够有效降低选煤厂粉尘浓度，降尘率约达93％，保障选煤厂安全生产。

关键词：智能除尘；喷雾降尘；CAN总线通讯；STM32控制器；Keil ARM引言近年来，选煤厂的粉尘治理已经引起设计、生产、研发制造部门的高度重视，一些除尘新技术、新工艺、新设备不断涌现。

尤其在选煤厂选煤过程中会产生许多细微粉尘颗粒，其中粉尘直径小于7.7微米的粒子会以游离态悬浮于空气中，粉尘直径小于5微米的粒子为可呼吸性粉尘，危害员工健康。

选煤厂设备粘附粉尘后会加速设备老化、缩短设备使用周期，严重时会诱发设备故障。

当选煤厂空气粉尘浓度达到一定浓度时会有爆炸的潜在危险，造成严重的安全生产事故。

因此，研究并设计选煤厂喷雾降尘系统具有重要意义。

国内外学者针对选煤厂降尘展开一系列研究。

国内学者借鉴国外降尘原理，基于气溶胶力学、稳态均匀流程力学、颗粒群两相流模型等建立降尘模型，并应用单片机技术、PLC技术、微控制器技术以及传感器技术建立降尘控制系统，达到喷雾降尘的目的。

同时为增加选煤厂喷雾降尘系统的智能性，研究就地控制、远程控制、智能控制等多种模式，促进选煤厂降尘系统向智能化、信息化方向发展。

1智能除尘系统总体设计方案选煤厂智能除尘系统总体设计方案见图1，在选煤厂粉尘指定点设置喷雾控制器1-n，用于就地控制该范围内的降尘设备并实时采集粉尘数据。

煤矿井下消防、洒⽔设计规范煤矿井下消防、洒⽔设计规范GB50383-20061 总则1.0.1 为了统⼀煤矿井下消防、洒⽔的设计原则和标准，提⾼设计质量，制定本规范。

1.0.2 本规范适⽤于设计⽣产能⼒a 及以上的新建、改建及扩建煤矿的井下消防、洒⽔设计。

1.0.3 矿井必须建⽴完善的井下消防管路系统和防尘供⽔系统。

1.0.4 井下消防、洒⽔设计应做到安全可靠、技术先进、经济合理、使⽤⽅便。

1.0.5 井下消防、洒⽔系统的建设必须与矿井建设实现设计、施⼯、投⼈⽣产和使⽤三同时．1.0.6 井下消防、洒⽔系统设计应适应矿井的特点，并与矿井的采煤、掘进、运输、通风、动⼒等系统的设计相互协调。

1.0.7 井下消防、洒⽔系统设计除应执⾏本规范外，尚应符合国家现⾏的有关标准的规定。

2 术语、符号术语2.1.1 井下消防、洒⽔特指⽤于矿井井下灭⽕、防尘、冲洗巷道、设备冷却及混凝⼟施⼯等⽤途的给⽔系统及其功能。

2.1.2 喷雾压⼒⽔通过雾化喷嘴，形成颗粒直径10～200 m的密集⽔雾，以⼀定的速度和雾化⾓喷出，覆盖⼀定的区域。

常⽤于各种产尘场合的防尘及某些场合的防⽕、灭⽕。

⽔通过采掘机械截割机构的内部，直接从截齿（附近）喷出⽔雾称为内喷雾。

⽤于采掘机械截割机构的外部向扬尘区喷出⽔雾称为外喷雾。

采掘⼯作⾯实施爆破后⽴即⽤喷雾装置向产尘处喷雾，从⽽防⽌粉尘扩散的防尘⽅法称为放炮喷雾。

2.1.3 湿式凿岩⽤凿岩机打眼时，将压⼒⽔通过凿岩机送⼈孔内，以湿润、冲洗并排出产⽣的岩粉，从⽽减少粉尘飞扬的施⼯⽅法，⽤于在煤层上打眼的湿式煤电钻起着类似的防尘作⽤。

2.1.4 煤层注⽔向煤层中打钻孔并注⼈压⼒⽔，以湿润煤体，减少⽣产过程中煤尘的产⽣及飞扬。

2.1.5 ⽔幕由安装在巷道内的⼀组雾化喷嘴组成、产⽣充满巷道横断⾯的密集⽔雾，起着风流净化作⽤的防尘设施。

2.1.6 给⽔栓由安装在供⽔管道上的三通和带阀门的⽀管组成的软管接⼝。

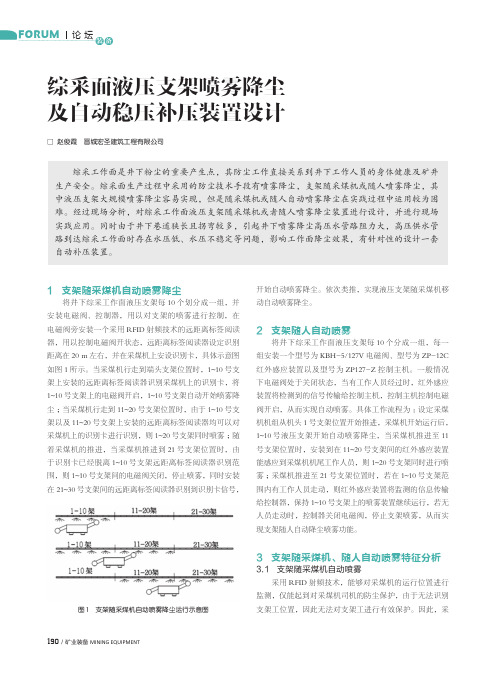

FORUM 论坛装备190 /矿业装备 MINING EQUIPMENT综采面液压支架喷雾降尘及自动稳压补压装置设计□ 赵俊霞 晋城宏圣建筑工程有限公司1 支架随采煤机自动喷雾降尘将井下综采工作面液压支架每10个划分成一组，并安装电磁阀、控制器，用以对支架的喷雾进行控制，在电磁阀旁安装一个采用RFID 射频技术的远距离标签阅读器，用以控制电磁阀开状态，远距离标签阅读器设定识别距离在20 m 左右，并在采煤机上安设识别卡，具体示意图如图1所示。
