导线安全系数取值

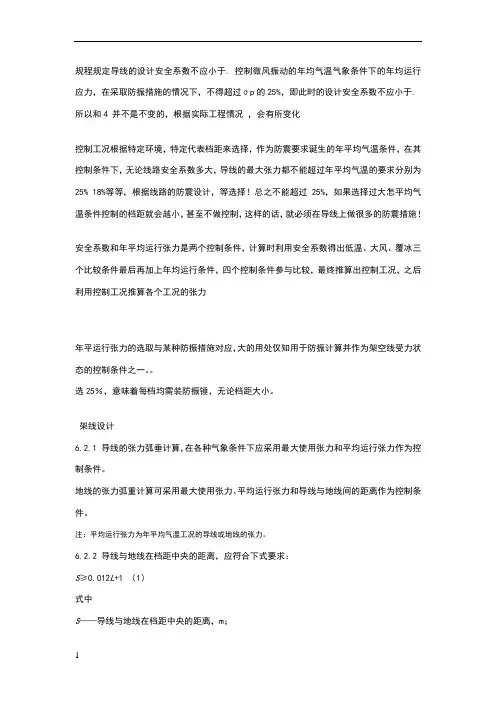

规程规定导线的设计安全系数不应小于2.5. 控制微风振动的年均气温气象条件下的年均运行应力，在采取防振措施的情况下，不得超过σp的25%，即此时的设计安全系数不应小于4.0.所以2.5和4 并不是不变的，根据实际工程情况，会有所变化控制工况根据特定环境，特定代表档距来选择，作为防震要求诞生的年平均气温条件，在其控制条件下，无论线路安全系数多大，导线的最大张力都不能超过年平均气温的要求分别为25% 18%等等，根据线路的防震设计，等选择！总之不能超过25%，如果选择过大怎平均气温条件控制的档距就会越小，甚至不做控制，这样的话，就必须在导线上做很多的防震措施！安全系数和年平均运行张力是两个控制条件，计算时利用安全系数得出低温、大风、覆冰三个比较条件最后再加上年均运行条件，四个控制条件参与比较，最终推算出控制工况，之后利用控制工况推算各个工况的张力年平运行张力的选取与某种防振措施对应，大的用处仅知用于防振计算并作为架空线受力状态的控制条件之一。

选25％，意味着每档均需装防振锤，无论档距大小。

6.2 架线设计6.2.1 导线的张力弧垂计算，在各种气象条件下应采用最大使用张力和平均运行张力作为控制条件。

地线的张力弧重计算可采用最大使用张力、平均运行张力和导线与地线间的距离作为控制条件。

注：平均运行张力为年平均气温工况的导线或地线的张力。

6.2.2 导线与地线在档距中央的距离，应符合下式要求：S≥0.012L+1 （1）式中S——导线与地线在档距中央的距离，m；L——档距，m。

6.2.3 导线或地线的最大使用张力，不应大于绞线瞬时破坏张力的40％。

6.2.4 导线或地线的平均运行张力上限及防震措施，应符合表2 的要求。

Q / GDW 180 —20085表2 导线或地线平均运行张力上限及防震措施平均运行张力上限档距和环境状况（瞬时破坏张力的百分数）（％）钢芯铝绞线镀锌钢绞线防震措施开阔地区档距＜500m 16 12 不需要非开阔地区档距＜500m 18 18 不需要档距＜120m 18 18 不需要不论档距大小22 —护线条不论档距大小25 25 防震锤（线）或另加护线条6.2.5 35kV 和66kV 架空电力线路的导线或地线的初伸长率应通过试验确定，导线或地线的初伸长对弧垂的影响，可采用降温法补偿。

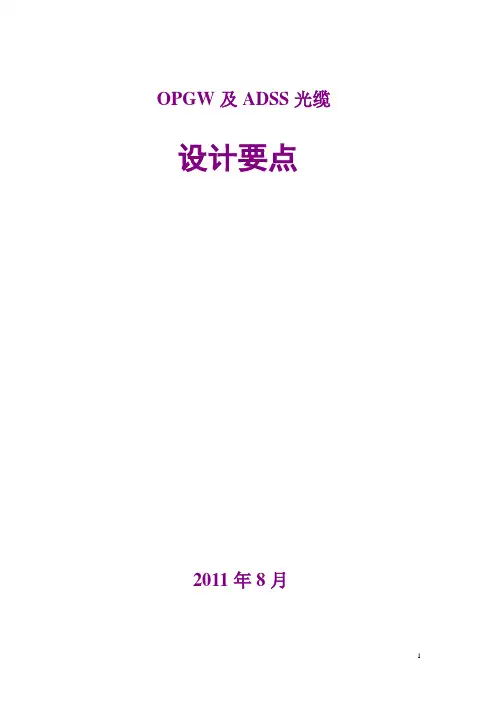

OPGW及ADSS光缆设计要点2011年8月OPGW 设计要点1、OPGW的设计安全系数应大于2.5，不得小于导线的设计安全系数。

一般宜取3.2～4.0。

2、OPGW的平均运行应力一般宜取破坏应力（RTS.）的18～20％。

应采取相应的防震措施。

3、OPGW的塑性伸长，采用降温法补偿，一般降低10°C。

4、对OPGW拉力、弧垂的要求：a) 弧垂应与分流地线一致（分流线弧垂向OPGW靠拢）；b) 最大拉力不超过地线支架的最大设计拉力；c) OPGW在档距中间，15°C无风时，与导线间的距离应满足S＝0.012L+1要求。

5、OPGW短路电流容量a) 短路电流的计算要考虑电力系统5～10年的发展规划。

对已建工程的改造，可按当前电力系统短路电流水平校验。

（DL/T 5404－2007光缆通信工程设计技术规定）b) 短路电流持续时间：按主保护动作时间＋通道延时+开关动作时间等决定。

这个时间一般是在发生短路瞬间同步发电机完成次暂态过程（时间是0.2S）后，考虑了非周期分量和非周期分量的影响。

220～500kV取0.25～0.30s;110kV取0.30～0.50s6、OPGW和分流地线的选择a) 分流地线应满足机械强度和热稳定的要求。

热稳定按《交流电气装置的接地》规程计算。

地线最小截面Sg≥Ig√te /c式中Ig－流过接地线的短路电流，安；Te－短路电流持续时间，秒；C－常数。

取值如下：钢芯铝线－120钢绞线－70铝包钢绞线：20％IACS 7327%IACS 8030%IACS 8335%IACS 8940%IACS 95b) 不同材料分流地线与OPGW配合时的分流系数范围（供参考）更为近似的数值，可按常见分流公式计算。

Iopgw/Id＝（Zd- Zk）/（Zopgw-Zk）式中Iopgw－OPGW中的电流比值；Id－地线中电流的比值；Zd－地线的自阻抗（Ω/km）；Zopgw－OPGW的阻抗（Ω/km）；Zk－两平行地线（OPGW与另一根地线）间的互感阻抗（Ω/km）；c) 计算OPGW与分流地线中的单相接地短路电流时，要考虑流经大地中的分流。

规程规定导线的设计安全系数不应小于2.5. 控制微风振动的年均气温气象条件下的年均运行应力，在采取防振措施的情况下，不得超过σp的25%，即此时的设计安全系数不应小于4.0.所以2.5和4 并不是不变的，根据实际工程情况，会有所变化控制工况根据特定环境，特定代表档距来选择，作为防震要求诞生的年平均气温条件，在其控制条件下，无论线路安全系数多大，导线的最大张力都不能超过年平均气温的要求分别为25% 18%等等，根据线路的防震设计，等选择！总之不能超过25%，如果选择过大怎平均气温条件控制的档距就会越小，甚至不做控制，这样的话，就必须在导线上做很多的防震措施！安全系数和年平均运行张力是两个控制条件，计算时利用安全系数得出低温、大风、覆冰三个比较条件最后再加上年均运行条件，四个控制条件参与比较，最终推算出控制工况，之后利用控制工况推算各个工况的张力年平运行张力的选取与某种防振措施对应，大的用处仅知用于防振计算并作为架空线受力状态的控制条件之一。

选25％，意味着每档均需装防振锤，无论档距大小。

6.2 架线设计6.2.1 导线的张力弧垂计算，在各种气象条件下应采用最大使用张力和平均运行张力作为控制条件。

地线的张力弧重计算可采用最大使用张力、平均运行张力和导线与地线间的距离作为控制条件。

注：平均运行张力为年平均气温工况的导线或地线的张力。

6.2.2 导线与地线在档距中央的距离，应符合下式要求：S≥0.012L+1 （1）式中S——导线与地线在档距中央的距离，m；L——档距，m。

6.2.3 导线或地线的最大使用张力，不应大于绞线瞬时破坏张力的40％。

6.2.4 导线或地线的平均运行张力上限及防震措施，应符合表2 的要求。

Q / GDW 180 —20085表2 导线或地线平均运行张力上限及防震措施平均运行张力上限档距和环境状况（瞬时破坏张力的百分数）（％）钢芯铝绞线镀锌钢绞线防震措施开阔地区档距＜500m 16 12 不需要非开阔地区档距＜500m 18 18 不需要档距＜120m 18 18 不需要不论档距大小22 —护线条不论档距大小25 25 防震锤（线）或另加护线条6.2.5 35kV 和66kV 架空电力线路的导线或地线的初伸长率应通过试验确定，导线或地线的初伸长对弧垂的影响，可采用降温法补偿。

0.4kV架空配电线路设计说明第⼆章0.4kV架空配电线路设计说明1.设计依据及⽓象条件1.1.设计依据本设计主要依据下列标准和规程进⾏设计：《66 kV及以下架空电⼒线路设计规范》GB50061－1997《架空配电线路设计技术规程》SDJ206－1987《电⼒设备过电压保护设计技术规程》SDJ7－1979《架空绝缘配电线路设计技术规程》DL/T601－1996《架空绝缘配电线路施⼯及⼯程验收规程》DL/T602－1996《农村低压电⼒技术规程》DL/T499－2001《农村电⽹节电技术规程》DL/T738－2000《平⾏集束架空绝缘电缆线路设计技术规范》（试⾏）《电⼒公司农村电⽹10kV及以下配⽹⼯程典型设计》1.2.⽓象条件本典型设计结合地区的⽓候特点，决定采⽤国⽹典设中的C类⽓象区，该⽓象区能够代表绝⼤多数地区的⽓候特点。

⽓象条件成果表对有的地区覆冰超过 10 mm或风速超过 30 m／s的特殊⽓象条件，使⽤时可根据实际情况进⾏验算。

2.导线截⾯选择及安全系数取值2.1.导线选取原则本典设根据地区的情况，选⽤的导线截⾯有：120、185 mm2两种截⾯的导线，均为铝芯导线不考虑铜芯导线。

在线路廊道狭窄、⼈⼝密集的城区、集镇、⼚矿推荐采⽤JKLGYJ系列交联架空绝缘线。

考虑到绝缘导线多适⽤于城区、集镇、⼚矿，由于地貌的限制，其档距不可能放得太⼤，本典设绝缘导线推荐最⼤设计档距50m。

导线截⾯的选择应结合地区配⽹发展规划，0.4kV配电线路导线按容许载流量选择，并校验导线的末端电压降。

JKLGYJ型绝缘导线的长期容许最⾼运⾏温度为90℃，根据相关规范，导线载流量时的环境温度，应取⼯程所在地最⾼温度⽉的平均最⾼⽓温。

为简化计算程序便于⼯程选⽤，本典设将校验导线载流量时的环境温度取40℃，以下为导线允许载流量表供⼯程上参考。

绝缘导线允许载流量表单位： A备注;上表中为环境温度40℃，JKLGYJ型导线运⾏温度90℃时的导线载流量。

第3章主要设计原则3.1大档距杆塔电气主要设计原则3.1.1气象条件（1）基本风速按照新颁布的《66kV及以下架空电力线路设计规》，结合南网五省区的实际情况，并综合考虑经济性、安全性和通用性，10kV架空线路标准设计基本风速采用离地10m高，30年一遇10min平均最大风速，分别取25m/s、30m/s和35m/s。

（2）覆冰取值综合考虑南方电网五省区2008年冰灾后工程设计冰厚的取值情况，本标准设计的覆冰取值主要原则如下：基本风速为25m/s时：无冰、10mm和20mm（重冰）；基本风速为30m/s时：无冰；基本风速为35m/s时：无冰。

根据上述原则，再对其他气象要素进行适当归并，本标准设计的设计气象组合见表3.1-1。

表3.1-1 10kV架空线路标准设计气象组合3.1.2导线根据南方电网五省区电网规划原则，综合考虑现有工程及远期规划中的导线截面选择情况，10kV架空线路推荐采用的导线截面和型号如表3.1-2所示，导线的安全系数和主要技术参数分别如表3.1-3和表3.1-4所示。

表3.1-2 导线标称截面和型号表3.1-3 导线安全系数距杆塔按120 mm2和240mm2两种导线截面进行的设计。

表3.1-4 钢芯铝绞线主要技术参数表3.1.3海拔高度根据南方电网五省区海拔高度的不同分布情况（、广西和主要为0～1000m，主要为1000～2000m，主要为2000～3000m）以及不同海拔高度对塔头间隙的影响较小，本标准设计模块库海拔高度均按0～3000m考虑。

3.1.4杆塔型式及回路数10kV大档距杆塔标准设计考虑了混凝土杆和螺栓角钢塔型式，均只考虑单回路情况。

3.1.5导线排列方式综合考虑南方电网五省区以往10kV架空线路的工程经验，10kV大档距杆塔标准设计杆塔导线排列方式按表3.1-4所示考虑。

表3.1-4 导线排列方式3.1.6杆塔规划杆塔规划必须技术可行、经济合理，针对南方电网五省区的特点，制定规划原则，既考虑统一性，又兼顾差异性，使其在具体工程的应用中杆塔的利用系数尽量接近1.0，取得较好的经济效益。

一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5-8A/mm2，铝导线的安全载流量为3-5A/mm2。

一般铜导线的安全载流量为5-8A/mm2，铝导线的安全载流量为3-5A/mm2。

如： 2.5mm2BVV 铜导线安全载流量的推荐值2.5×8A/mm2=20A4mm2BVV铜导线安全载流量的推荐值4×8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5-8A/mm2，计算出所选取铜导线截面积S的上下范围：S=<I/（5-8）>=0.125I-0.2I（mm2）S-----铜导线截面积（mm2）I-----负载电流（A）三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。

对于电阻性负载的计算公式：P=UI对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。

不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。

也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220×0.8=34(A)但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。

所以，上面的计算应该改写成I=P×公用系数/Ucosф=6000×0.5/220×0.8=17(A)也就是说，这个家庭总的电流值为17A。

则总闸空气开关不能使用16A，应该用大于17A的。

估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

规程规定导线的设计安全系数不应小于. 控制微风振动的年均气温气象条件下的年均运行应力，在采取防振措施的情况下，不得超过σp的25%，即此时的设计安全系数不应小于.所以和4 并不是不变的，根据实际工程情况，会有所变化控制工况根据特定环境，特定代表档距来选择，作为防震要求诞生的年平均气温条件，在其控制条件下，无论线路安全系数多大，导线的最大张力都不能超过年平均气温的要求分别为25% 18%等等，根据线路的防震设计，等选择！总之不能超过25%，如果选择过大怎平均气温条件控制的档距就会越小，甚至不做控制，这样的话，就必须在导线上做很多的防震措施！安全系数和年平均运行张力是两个控制条件，计算时利用安全系数得出低温、大风、覆冰三个比较条件最后再加上年均运行条件，四个控制条件参与比较，最终推算出控制工况，之后利用控制工况推算各个工况的张力年平运行张力的选取与某种防振措施对应，大的用处仅知用于防振计算并作为架空线受力状态的控制条件之一。

选25％，意味着每档均需装防振锤，无论档距大小。

架线设计6.2.1 导线的张力弧垂计算，在各种气象条件下应采用最大使用张力和平均运行张力作为控制条件。

地线的张力弧重计算可采用最大使用张力、平均运行张力和导线与地线间的距离作为控制条件。

注：平均运行张力为年平均气温工况的导线或地线的张力。

6.2.2 导线与地线在档距中央的距离，应符合下式要求：S≥0.012L+1 （1）式中S——导线与地线在档距中央的距离，m；L——档距，m。

6.2.3 导线或地线的最大使用张力，不应大于绞线瞬时破坏张力的40％。

6.2.4 导线或地线的平均运行张力上限及防震措施，应符合表2 的要求。

Q / GDW 180 — 20085表2 导线或地线平均运行张力上限及防震措施平均运行张力上限档距和环境状况（瞬时破坏张力的百分数）（％）钢芯铝绞线镀锌钢绞线防震措施开阔地区档距＜500m 16 12 不需要非开阔地区档距＜500m 18 18 不需要档距＜120m 18 18 不需要不论档距大小 22 —护线条不论档距大小 25 25 防震锤（线）或另加护线条35kV 和66kV 架空电力线路的导线或地线的初伸长率应通过试验确定，导线或地线的初伸长对弧垂的影响，可采用降温法补偿。

一、填空题1、输电线路任务是输送电能，电力系统联网。

2、小高差（1.0/≤l h ）档距采用平抛物线公式，大高差（25.0/1.0≤≤l h ）档距采用斜抛物线公式，其他采用悬链线公式3、目前我国输电线路的电压等级有35kV 、66kV 、110kV 、（154kV ）、220kV 、330kV 、500kV 、750kV 、1000kV 。

4、规程规定导线设计安全系数不应小于2.5，悬挂点设计安全系数不应小于2.25，地线安全系数应该大于导线安全系数，年均气象（耐 气象）下的安全系数不应小于4.0。

校验稀有风速和稀有覆冰气象时，导线应力不大于综合拉断力的60%，悬挂点的应力不大于综合拉断力的66%，地线的安全系数宜大于导线的设计安全系数。

5、等高悬点架空线的线长微小变化会引起弧垂和应力很大变化。

6、地线架设的一般规定：输电线路是否架设地线，应根据线路电压等级、负荷性质和系统运行方式，并结合当地已有线路的运行经验、地区雷电活动的强弱、地形地貌特点及土壤电阻率高低等来决定。

在计算耐雷水平后，通过技术经济比较，采用合理的防雷方式。

7、保护金具：1）保护架空线的防振锤、阻尼线、护线条，2）保持导线间距的间隔棒，3）电气保护的屏蔽金具（均压环、屏蔽环），4）重锤等8、相对弧垂最低点而言，架空线平均高度位于档距中央向上fm/3处。

9、 架空线平均应力公式是3cos 0mcp f γβσσ+=，公式中βσcos 0项为档距中央的应力，3mf γ可以看成距离档距中央高差引起的应力。

架空线的平均应力实际上就是架空线平均高度处的应力。

10、最大弧垂判定方法有临界温度判定法，临界比载判定法。

11、架空线的初伸长：通常将架空线的初伸长定义为架空线在年均应力（0.25σp ）下，持续10年所产生的塑性和蠕变伸长。

12、补偿初伸长的方法有预拉法，增大架线应力法。

13、增大架线应力的方法：理论计算法、恒定降温法。

14、永久性塑蠕伸长：1. 绞制过程中线股间没有充分张紧，受拉后线股互相挤压，接触点局部变形而产生的挤压变形伸长；2. 架空线的最终应力应变曲线和初始应力应变曲线不同，形成的塑性伸长；3. 金属体长时间受拉，内部晶体间的位错和滑移而产生的蠕变伸长；4. 拉应力超过弹性极限，进入塑性范围而产生的塑性伸长。

第二章0.4kV架空配电线路设计说明1.设计依据及气象条件1.1.设计依据本设计主要依据下列标准和规程进行设计：《66 kV及以下架空电力线路设计规范》GB50061－1997《架空配电线路设计技术规程》SDJ206－1987《电力设备过电压保护设计技术规程》SDJ7－1979《架空绝缘配电线路设计技术规程》DL/T601－1996《架空绝缘配电线路施工及工程验收规程》DL/T602－1996《农村低压电力技术规程》DL/T499－2001《农村电网节电技术规程》DL/T738－2000《平行集束架空绝缘电缆线路设计技术规范》（试行）《电力公司农村电网10kV及以下配网工程典型设计》1.2.气象条件本典型设计结合地区的气候特点，决定采用国网典设中的C类气象区，该气象区能够代表绝大多数地区的气候特点。

气象条件成果表对有的地区覆冰超过 10 mm或风速超过 30 m／s的特殊气象条件，使用时可根据实际情况进行验算。

2.导线截面选择及安全系数取值2.1.导线选取原则本典设根据地区的情况，选用的导线截面有：120、185 mm²两种截面的导线，均为铝芯导线不考虑铜芯导线。

在线路廊道狭窄、人口密集的城区、集镇、厂矿推荐采用JKLGYJ系列交联架空绝缘线。

考虑到绝缘导线多适用于城区、集镇、厂矿，由于地貌的限制，其档距不可能放得太大，本典设绝缘导线推荐最大设计档距50m。

导线截面的选择应结合地区配网发展规划，0.4kV配电线路导线按容许载流量选择，并校验导线的末端电压降。

JKLGYJ型绝缘导线的长期容许最高运行温度为90℃，根据相关规范，导线载流量时的环境温度，应取工程所在地最高温度月的平均最高气温。

为简化计算程序便于工程选用，本典设将校验导线载流量时的环境温度取40℃，以下为导线允许载流量表供工程上参考。

绝缘导线允许载流量表单位： A备注;上表中为环境温度40℃，JKLGYJ型导线运行温度90℃时的导线载流量。

第十章 10kV架空线路一、设计原则（一）导线及绝缘子1. 采用JKLYJ绝缘导线。

2. 城区建成区内新建及改造架空配电线路应选用绝缘导线；在树线矛盾突出的非城区，新建的10kV架空配电线路应采用绝缘导线。

3. 化工污秽区内绝缘子的绝缘水平应增大一级，绝缘子宜采用不可击穿型。

（二）导线截面主干线导线截面宜按远期（20年）规划供电能力考虑，一个城市主干线导线截面不宜超过两种。

按城市规模、负荷发展情况统一采用适当截面。

（三）杆塔1. 市区线路不宜采用预应力混凝土杆，线路直线杆一般采用梢径为φ190或φ230的15m或18m普通混凝土杆。

2. 承力电杆采用高强度电杆或窄基角钢塔，不能满足上述要求的特殊设计可采用钢管杆（塔）。

3. 城区10kV架空线路的档距一般为50～60m。

（四）金具架空线路金具应采用低损耗、节能型合金金具。

（五）导线排列1. 导线的排列方式、线间距离的确定、设备选择及引线连接应考虑便于开展带电作业，同杆架设的双回线路推荐采用垂直排列方式。

2. 不同变电站出线的中压架空线路不宜同杆架设。

（六）架空绝缘线路的绝缘1. 架空绝缘线路应有完善的绝缘化设施、防雷设施，并注意采取接头密封措施，以防止绝缘导线进水腐蚀导线。

2. 架空绝缘线路应在开关两侧、双电源分支处、超过200m分支线的首端及主干线每500m或一个耐张段两端的直线杆塔上设置绝缘接地挂环。

（七）导线安全系数常用导线的安全系数选择见表10-1：表10-1 常用导线安全系数表二、方案简介（一）10kV配电设备及主材标准序列1. 10KV架空绝缘线标准化配置一览表（见表10-2）表10-2 10KV 架空绝缘线标准化配置一览表（二）技术条件全部杆型导线均按JKLYJ-10-1*240选用，导线安全系数取5、8。

按回路数分为两种方案，即单回路、双回路两种。

单回路按使用条件不同分为11种杆型。

双回路按使用条件不同分为9种杆型。

所有杆型均不装设拉线。

架空配电线路导线选择架空配电线路作为电力系统的重要组成部分，其导线的选择对于线路的安全、稳定（DL/T 5220-2021），运行至关重要。

本文将根据《10kV及以下架空配电线路设计规范》结合气象条件、经济电流密度及载流量、裸导线与绝缘线使用环境、电压降、弧垂影响等方面的知识，为您详细解读架空配电线路导线选择的重要性。

01气象条件对导线选择的影响气象条件是影响架空配电线路安全运行的重要因素之一。

在导线选择时，应充分考虑当地的气候条件，如气温、风速、覆冰厚度等。

对于高温地区，应选择耐热性能较好的导线；对于覆冰较厚的地区，应选择具有较强抗冰能力的导线；对于风速较大的地区，应合理确定导线的安全系数，以抵抗风力引起的振动和风偏。

象条件对架空配电线路导线选择的影响主要体现在以下几个方面：1.气温：最高温度和最低温度是选择导线时需要考虑的重要气象条件。

最高温度可以用来计算导线的最大弧垂，保证线路对地面及建筑物的安全距离；而最低温度则是确定导线最大应力的基本条件。

2.风速和覆冰厚度：风速和覆冰厚度对导线的影响主要表现在机械荷载和电气性能方面。

风速可能导致导线产生高频振动，影响导线的机械性能；覆冰则可能增加导线的垂直载荷，增大张力，甚至可能引发断线。

3.雷电日数：雷电日数也是气象条件中的一个重要因素，用于防雷保护方面的设计考虑。

4.大气温度：大气的温度变化会影响到导线的热胀冷缩，进而影响导线的机械性能和电气性能。

在选择导线时，应充分考虑当地的气候条件，根据实际情况选择耐热性能好、抗冰能力强、机械强度高的导线，以保证线路的安全、稳定、长期运行。

同时，加强线路的维护和管理也是保证其正常运行的重要措施。

02经济电流密度及载流量的考量经济电流密度及载流量是导线选择的重要经济指标。

经济电流密度是指在一定的技术经济条件下，通过单位截面积的导线所允许的最大电流值。

导线截面积的选择应按照经济电流密度来进行，以降低线路的建设投资。

20kv架空绝缘导线标准以下是20kV架空绝缘导线标准的相关信息：1.导体结构和拉断力：应符合现行国家标准《圆线同心绞架空导线》GB/T1179的规定，绝缘结构、绝缘性能参数应符合现行国家标准《架空绝缘电缆用绝缘料》JB/T 10260的规定。

钢芯铝绞线芯绝缘导线应采用紧压圆形钢芯铝绞线导体，铝合金导体符合现行国家标准《额定电压20kV及以下中强度铝合金导体架空绝缘电缆》JB/T 13795的规定。

2.截面选择：应综合根据地区负荷的发展和电网结构，按长期允许载流量、电压降等要求进行校验。

3.允许工作温度：交联聚乙烯绝缘导线的允许工作温度宜采用+90℃，聚乙烯、聚氯乙烯绝缘导线的允许工作温度宜采用+70℃。

4.弧垂最低点设计安全系数：不应小于3.0，导线固定点的设计安全系数不应小于2.25。

地线的设计安全系数不应小于架空绝缘导线的设计安全系数。

地线选用镀锌钢绞线时与导线的配合不宜小于表8.1.6的规定。

5.档距：取消了档距大于120米的档距架设情况，将硬铜芯导线更改为钢芯铝绞线，将铝芯和钢芯铝绞线芯的平均运行张力上限调整为16-17%。

6.减小弧垂率数值：参考GB 51302架空绝缘配电线路设计标准5.0.11中内容，在其基础上增加了钢芯铝绞线绝缘导线的减小弧垂率数值。

根据多年20kV运行经验的积累，线路档距在50-55m的情况较为普遍，可考虑不大于55m时不进行补偿。

7.柱上变压器台设置：由于地形等因素，往往只能做到相对的负荷中心。

实际柱上变压器台设置的位置更多考虑的是便于更换和检修，其次再是负荷中心。

8.熔断器装设：根据多年20kV运行经验的积累，且20kV熔断器尺寸大于10kV熔断器，将一次侧熔断器装设的对地垂直距离提升至5.0m/5.5m，各相熔断器水平距离提升至0.55m，能更好的从装置形式上提高运行的可靠性。

目前二次侧熔断器或断路器元器件已经统装于箱体内，估删除二次侧熔断器或断路器装设的对地垂直距离和二次侧熔断器水平距离。

电力导线计算0.95安全系数电力导线是输送电能的重要部件，其设计和计算是保障电力系统安全运行的基础之一。

在电力系统中，导线通常要承受来自电压、电流和环境等多方面的影响，因此在进行导线计算时，必须考虑安全系数以确保导线的安全可靠运行。

本文将深入探讨电力导线计算中的0.95安全系数，为读者全面解读这一重要概念。

1. 安全系数的作用安全系数是一种计算中常用的概念，它代表了结构或设备在设计时所具备的安全储备。

在电力导线计算中，0.95安全系数意味着在设计负荷下，导线的实际承载能力是设计负荷的1/0.95倍，即有5%的安全储备。

这样设计的安全系数能够有效地保证导线在正常运行状态下不会超载，从而保障电力系统的安全稳定运行。

2. 安全系数的计算方法在实际的导线计算中，如何确定0.95安全系数是一个关键问题。

通常情况下，安全系数的确定需要考虑导线的材料、截面形状、工作环境、负荷特性等因素。

针对不同类型的导线，其安全系数也会有所不同。

一般来说，安全系数的确定需要综合考虑导线的热稳定性、耐腐蚀性、机械强度、导电性能等多个方面的指标，以确保导线在各种工作条件下都能够安全可靠地运行。

3. 安全系数的实际应用在电力系统的设计和运行中，安全系数是一个非常重要的参数。

过小的安全系数会使导线过早失效，从而导致电力系统的安全稳定性受到威胁；而过大的安全系数则会导致资源浪费，降低电力系统的经济性。

在实际应用中，工程师需要综合考虑导线的各项性能指标，合理确定安全系数，以确保导线在设计寿命内能够安全可靠地运行，并且具有较好的经济性。

总结回顾：本文从安全系数的作用、计算方法和实际应用三个方面对电力导线计算中的0.95安全系数进行了全面探讨。

安全系数作为保障电力系统安全运行的关键参数，在实际工程中具有重要意义。

通过本文的阐述，相信读者对安全系数这一概念有了更深入的了解，能够更好地应用于电力系统的设计和运行中。

个人观点：在电力系统设计中，安全系数是非常重要的参数，它直接关系到系统的安全稳定运行。

导线的最大使用张力和安全系数一、导线的最大使用张力导线机械强度允许的最大张力称为最大许用张力，用[T]表示。

架空送电线路设计技术规程规定，导线和地线的设计安全系数不应小于2.5，考虑接头等降低导线强度的因素，导线的计算最大许用张力为式中[T]—导线弧垂最低点的计算最大许用张力，N；T p—导线的计算拉断力，N；T ps=0.95T p—导线的设计破坏张力，N；2.5—导线的最小安全系数；0.95—考虑导线接头等强度降低的因数。

设计时所取定的最大张力气象条件时导线张力的最大使用值称为最大使用张力，用T max表示，即式中T max—导线最低点的最大使用张力，N；k c—导线强度安全系数。

二、架空线的许用应力及安全系数：导线的强度安全系数是指为使运行中的导线有一定的强度安全裕度, 即导线的瞬时拉断力与导线在弧垂最低点最大使用拉力之比, 或导线的瞬时破坏应力与弧垂最低点最大使用应力之比, 简称安全系数。

导线安全系数的选择直接关系到输电线路的安全及经济运行。

设计规程规定导线的安全系数K≥2.5。

考虑到避雷线多采用钢线，易腐蚀，其设计安全系数宜大于导线的设计安全系数。

影响架空线安全系数的因素运行数即使不考虑悬挂点附加弯曲应力和振动时的附加动应力的影响，最小安全系数也要达到 1.86。

若考虑上述两个因素，则要求安全系数为2.0～2.5。

为保证架空输电线路的安全运行，设计规程规定架空线的安全系数不应小于 2.5。

在任何气象组合下，架空线最低点处的使用应力不能大于许用应力。

对于控制微风振动的年平均运行应力，在采取防振措施的情况下，不应超过Tp的 25%。

对于大跨越按稀有气象条件和重冰区按稀有覆冰情况验算时，导线在弧垂最低点的最大应力不超过抗拉强度Tp的 60%，即安全系数不小于 1.67。

若架空输电线路的悬挂点高度差过大，应验算挂点处的应力，该处的最大使用应力可比弧垂最低点的许用应力高 10%，即取 1.1[T]。
