10kV无功补偿装置技术协议书甲方：乙方：2010年2月一、总则1.设备名称：配变电站10kV无功补偿装置2.安装地址：3.甲方：以下简称“甲方”。
4.按技术协议书要求完成履行所有内容的单位简称“乙方”。
5.协议需知5.1乙方按本技术协议书的要求完成协议设备的设计、制造、运输、装卸、安装指导、调试、验收及售后服务工作（包括培训），并按工作顺序向甲方提交所需的资料。
5.2乙方对制造、安装、运输过程中涉及的安全、保卫、环境保护等全权负责。
5.3本技术协议书提出了甲方订购35kV变电所及2#空压站及配变电站10kV无功补偿装置的技术要求。
主要包括设备的使用条件、主要技术要求、结构、性能、试验、运输及所需技术资料和技术服务等方面的内容。
5.4本招标书是按有关行业规程、规定等提出的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准的条文，乙方应按有关标准提供符合技术规范的优质产品。
5.5按照系统运行要求、本技术协议规定和适用的工业标准，设计生产完整的10kV无功补偿装置。
5.6本技术协议书所使用的标准及规定的条款如遇与乙方所执行的标准不一致时，乙方应提供执行标准原文。
文本经协商确定后，按较高标准执行。
5.7本技术协议书提出的技术要求，如低于最新行业技术标准，按最新标准执行。
二、自然条件本机使用地的气象条件:1、气温历年平均气温15.9℃，历年最高气温41.2℃，历年最低气温-14.3℃2、降水年平均降雨量1244mm，年最大降水量1779.1mm，年最小降雨量697.9mm，年平均降雨135.9天，多集中在4~8月份，占全年的61.3%左右，年平均日降水量≥25mm 的天数为12.5天。
3、雾、雪雾主要集中在春冬两季，年平均雾日8.7天，年最多、最少雾日分别为20天、2天，历年平均降雪天数为9.8天。
4、风况常风向为NE，频率14％；次常风向为SW，频率10％；强风向为N、NNE、WSW、WNW，风速18米／秒；次强风向为NE、ENE，风速17米／秒。
10KV高压动态无功补偿技术协议要点一、背景高压电力系统中，电流和电压之间的相位差引起了无功电能的流失，使得电力系统效率低下。
传统的无功补偿器通常采用静态方式进行无功补偿，效果不佳。
而采用动态无功补偿技术，可以有效地提高电力系统的效率，减少电能的损耗，降低系统损耗和能源消耗。
二、技术原理动态无功补偿技术基于功率电子技术，通过瞬时响应的无功电流，来实现对电压和功率因数的控制。
这种技术能够在瞬间感知到状态改变，快速响应实现调节，并能够适应不同负荷情况，使得电力系统在不同情况下都能够保持较佳的效率。
三、技术要点1.高效的响应能力：动态无功补偿器能够大幅提高响应速度，实现快速的无功补偿。
这种技术的响应速度通常在20ms以内，对于电力系统来说非常重要。
2.精准的电气参数控制：动态无功补偿器能够精确地控制电气参数，比如电压、电流、功率因数等，确保电力系统的稳定性和高效性。
3.自适应控制能力：动态无功补偿器具有自适应控制能力，能够自动适应电力系统的负荷变化，从而实现对功率因数的自动调节。
4.可靠的保护机制：动态无功补偿器还具有完善的保护机制，可以监测电力系统的工作状态，一旦出现异常情况，能够自动切断电力系统的连接，保护设备和人员的安全。
四、应用范围动态无功补偿技术主要应用于中、高压电力系统中，特别是适用于电容器、感性负载等需要进行无功补偿的场合。
在电网运行、电压稳定、电力质量、室内外电气设备等方面，都有着广泛的应用。
五、同时考虑的问题在使用动态无功补偿技术时，还需要考虑配合使用电力设备的其它技术，比如中压柜、高压电机、电力电子等，以实现对整个电力系统的协调运行和优化控制。
六、动态无功补偿技术作为现代电力系统中的一种新型技术，能够提高电力系统的效率，减少无功电能的流失，从而减少能源消耗，是现代电力系统运行的重要组成部分。
通过对技术原理、技术要点和应用范围的了解，我们能够更好地使用其优势，提升电力系统的效率和可靠性，实现更好的能源利用和环境保护。

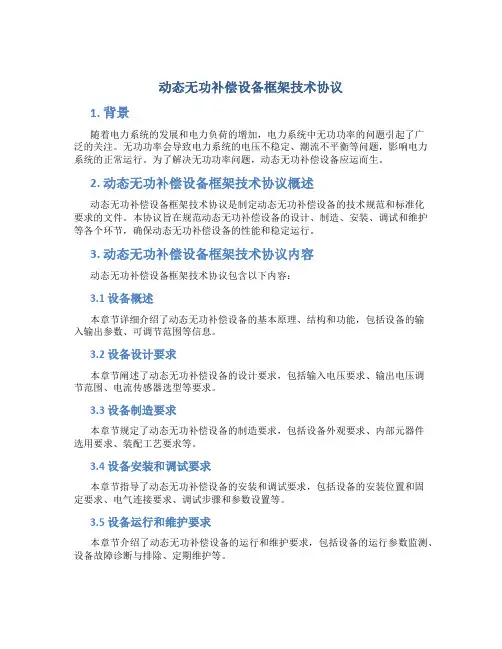

动态无功补偿设备框架技术协议1. 背景随着电力系统的发展和电力负荷的增加，电力系统中无功功率的问题引起了广泛的关注。
无功功率会导致电力系统的电压不稳定、潮流不平衡等问题，影响电力系统的正常运行。
为了解决无功功率问题，动态无功补偿设备应运而生。
2. 动态无功补偿设备框架技术协议概述动态无功补偿设备框架技术协议是制定动态无功补偿设备的技术规范和标准化要求的文件。
本协议旨在规范动态无功补偿设备的设计、制造、安装、调试和维护等各个环节，确保动态无功补偿设备的性能和稳定运行。
3. 动态无功补偿设备框架技术协议内容动态无功补偿设备框架技术协议包含以下内容：3.1 设备概述本章节详细介绍了动态无功补偿设备的基本原理、结构和功能，包括设备的输入输出参数、可调节范围等信息。
3.2 设备设计要求本章节阐述了动态无功补偿设备的设计要求，包括输入电压要求、输出电压调节范围、电流传感器选型等要求。
3.3 设备制造要求本章节规定了动态无功补偿设备的制造要求，包括设备外观要求、内部元器件选用要求、装配工艺要求等。
3.4 设备安装和调试要求本章节指导了动态无功补偿设备的安装和调试要求，包括设备的安装位置和固定要求、电气连接要求、调试步骤和参数设置等。
3.5 设备运行和维护要求本章节介绍了动态无功补偿设备的运行和维护要求，包括设备的运行参数监测、设备故障诊断与排除、定期维护等。
4. 动态无功补偿设备框架技术协议的作用动态无功补偿设备框架技术协议的作用主要有以下几点：4.1 规范设备设计和制造协议提供了动态无功补偿设备的设计和制造要求，确保设备的稳定性和可靠性。
4.2 统一设备安装和调试标准协议规范了设备的安装和调试要求，使得设备安装和调试更加规范化和标准化。
4.3 保障设备运行和维护质量协议规定了设备的运行和维护要求，帮助用户正确运行和维护设备，提高设备的使用寿命和运行效果。
4.4 提高设备互操作性协议规定了设备的输入输出参数和可调节范围，提高了设备的互操作性，使得不同厂家的设备可以进行互联互通。
高压无功补偿技术协议篇一：高压无功补偿柜技术协议第一标段10kV中置式高压开关柜技术规范b. 安装地点安装地点：户内。
三、系统概况和运行条件 3.1系统概况 a. 系统电压最高电压： 12 kV 额定电压： 10kV b. 系统额定频率：50Hzc. 系统中性点接地方式：中性点不接地系统 3.2 运行条件 a.气象资料主要气象要素如下：海拔高度1220m(黄海高程) 历年平均气温8.2 ℃+40 ℃-30 ℃81.0 mm183.3 mm历年极端最高气温历年极端最低气温历年最高日降雨量多年平均年降雨量年最多雷暴日数 24 天多年平均雷暴日数43.3 天 b.地震烈度地震烈度为8度。
c.其他使用条件：污秽等级：III级。
四. 技术要求 4.1引用标准下列标准所包含的条文，通过在本规范书中引用而构成本规范书的基本条文。
在本规范书出版时，所示版本均为有效。
所有标准都会被修订，使用本规范书的各方应探讨使用下列标准最新版本的可能性。
GB3906-91 《3~35KV交流金属封闭开关设备》 GB311.1-1997 《高压输变电设备的绝缘配合》GB763《交流高压电器在长期工作中的发热》GB1984-1989《交流高压断路器》GB2706 《交流高压电器动、热稳定试验方法》 GB3309 《高压开关设备常温下的机械试验》 GB11022 《高压开关设备通用技术条件》 DL/T404-1997 《户内交流高压开关柜订货技术条件》 GB50060-92 《3~110kV高压配电装置设计规范》DL403-91《10~35KV户内高压真空断路器的订货技术条件》9、高压无功补偿电容柜 a.执行标准：JB7111-1993《高压并联电容装置》JB/T8958-1999《自愈式高压并联电容器》GB/T11024.1-2001《标准电压1KV以上交流电力系统用并联电容器》GB/50227-95《并联电容器装置设计规范》 b.使用环境条件海拔高度小于1230m周围空气温度最高40℃ 最低-20℃最大日温差25℃最大风速 40m/s 履冰厚度5mm 日照 0.1W/cm2 安装位置户内 c.设备名称及数量设备名称： 10kV柜式无功自动补偿成套装置 d. 设备概况及技术要求 A.设备概况每套设备总容量为900kVar; 数量：两台，（每个回路一台）均由陕西宝光集团或西安西电电力电容器成套提供。
2 动态无功补偿装置监控系统技术要求装置具备电气量测量、通信，控制调节、闭锁报警、计算分析、数据记录、显示打印等功能。
2.1 功能要求（1）通信功能装置具备多路信息通道（串口和数据口）与变电站监控系统或其它自动化系统通信，装置有调度数据网接口设备；可采用Modbus规约。
（2）闭锁与报警装置考虑的主要闭锁条件有：装置（电容器）保护动作、PT断线、系统电压异常、装置故障、远动信号指令或手动闭锁等。
例如：设备故障，闭锁该对象的控制指令，发报警信号。
闭锁和报警需手工解除。
低压侧母线零序电压越限时，闭锁该段母线上电容器的投切指令，发报警信号。
当零序电压正常时自动延时解除闭锁和报警。
（3）装置自检异常时闭锁所有控制指令，发报警信号。
闭锁和报警需手工解除。
（4）母线电压不合格，装置发越限报警信号，电压恢复正常时自动解除报警。
（5）历史数据保存系统设有历史数据库，能将组态数据，参数设置、调节过程进行保存。
可保存三至六个月的数据。
（6）人机界面系统具有良好的人机界面，能实时显示系统各种采集数据，并能以曲线、棒图等方式显示数据。
能查询打印系统保存的历史信息。
*（7）控制功能磁控电抗器控制器应具备1拖2功能，即一套控制器可以控制2台磁控电抗器运行，用在控制单个磁控电抗器的系统中，可以实现控制器的备用。
2.2 性能要求2.2.1 成套装置能实现自动检测、远方手动投切和现场手动投切，各种方式之间有可靠的闭锁，防止发生事故。
检测、控制均可实现完全自动可实现无人值守。
2.2.2 成套装置功能（1）现场参数设置功能具有供值班员使用的参数设置功能，所有设置的内容可保存十年以上而不丢失，不受停电和干扰信号的影响；（2）显示功能可分别显示系统的电压、电流、功率因数、无功功率、有功功率；显示磁阀电抗器输出电流；显示相应的高压断路器的通断状态，显示各类保护动作情况及故障告警等信息。
（3）事件顺序记录当各类保护动作时，控制器将自动记录事件发生的类型、相别及动作值，事件按顺序记录，可通过液晶进行查询。
大冶华鑫实业有限公司烧结（含球团）技改高压无功补偿成套设备技术协议甲方：大冶华鑫实业有限公乙方：1、总则：本技术规范仅适用于大冶华鑫实业有限公司（新建14m²球团竖炉）变电所高压无功补偿成套设备。
它提供了无功补偿成套设备的功能设计、结构、性能、安装和试验等方面的技术要求。
及其附属设备的功能设计、结构、性能、指导安装和试验等方面的技术要求。
1.1乙方所提供高压无功补偿成套设备，是已设计、制造和供货的先进设备，且在使用条件与本工程相类似或更严格条件下，至少经过十年以上电厂工程成功运行实践，证明其是成熟可靠的产品。
乙方应保证提供的所有材料、设备、精加工件、装置和系统是全新的，在运输、卸货、搬运、储存、安装和运行中能经得起环境的条件，并且没有损坏和失灵，能长期满容量连续运行。
1.2本技术规范提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，乙方保证提供符合本规范和相关工业标准的优质产品。
1.3如乙方没有以书面形式对本规范的条文提出异议，那么甲方就认为乙方完全接受本技术规范的要求。
若有差异之处，投标人可在投标文件中指出，否则由甲方确定按对甲方有利的条文执行。
1.4技术规范所使用的标准如与乙方所执行的标准不一致时，按较高标准执行。
1.5合同签订后，甲方有权根据设计需要提出变更，乙方应响应甲方提出的变更要求。
1.6本技术规范未尽事宜，由双方协商确定，技术规范书解释权归甲方所有。
1.7应用标准、规范(如规范有更新，则需满足最新版本规范)GB3906 3~35kV交流金属封闭开关设备GB 50227-2008 并联电容器装置设计规范JBT 5346-1998 串联电抗器JBT 7111-1993 高压并联电容器装置DL/T604-2009 高压并联电容器装置使用技术条件DLT 653-2009 高压并联电容器用放电线圈使用技术条件GB 311.2-311.6 高电压实验技术GB 10229-1988 电抗器GB 906-1991 3-35kv交流金属封闭开关设备GB 4208 外壳防护等级（IP代码）GB 5273 高压电器和套管的接线端子GB191 包装储运图示标志2工程概况2.1工程简介2.2自然条件2.3 使用条件系统最高运行电压： 12kV系统接地方式：系统额定频率： 50Hz外部电源：交流电源供电电压： 380/220V 中性点直接接地的三相四线制电源供电电压： DC220V，AC220V安装地点：户内乙方的工作范围为本工程无功补偿柜及辅助设备的结构、功能设计以及供货、现场安装指导和试验等技术服务。
【关键字】技术***地区供热综合改造工程动态无功补偿装置采购技术协议甲方：***热电有限责任公司***发电厂乙方：***电气电子有限公司二○一五年七月目录第一章技术规范1 总则1.1 本设备技术规范书仅适用于***地区供热综合改造工程10kV SVG型动态无功补偿装置的功能设计、结构、安装、试验和检修等方面的技术要求。
1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，乙方提供符合本规范书和最新工业标准的优质产品。
1.3 如果乙方没有以书面形式对本规范书的条文提出异议，则意味着乙方提供的设备完全符合本规范书的要求。
1.4 本技术规范书所使用的标准如遇与乙方执行的标准不一致时，按较高标准执行。
1.5 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.6乙方应提供高质量的设备。
这些设备应是技术先进并有3年以上成功运行实践，近3年投运类似的产品30套以上，证明是成熟可靠的产品。
1.7对于乙方供货清单未列出，但属于要达到技术协议中要求的各项功能所必需的设备和元件，无论何时一经发现，乙方必须及时免费提供.1.8乙方对于方案中未明确，但要达到技术协议中要求的各项功能所必需的设备和元件，也必须包含在乙方供货范围和设备总价内。
1.9 乙方应具有SVG型式试验报告、EMC电磁兼容型式试验报告， ISO9001体系认证证书。
1.10 本设备技术协议未尽事宜，由买、卖双方协商确定。
1.10 本工程采用KKS标识系统，乙方提供的技术资料（包括图纸）和设备标识必须有KKS编码，具体标识要求由设计方提出。
2 工程简介***发电厂#3、4机组双机供热，提前建设2×200MW供热机组配套热网（DN1100）,在爱林路分为南北两条支线（DN800），分别与***热电厂3×6MW机组所带热网、3×14MW 热水锅炉所带热网连接，供回水温度120/70℃。
动态无功补偿设备框架技术协议鉴于甲方为（动态无功补偿设备框架技术的研发/生产/销售）专业公司，具有相关技术及经验；乙方为（动态无功补偿设备框架技术的使用/采购）方，有自主的实施需求，双方就动态无功补偿设备框架技术进行合作，特订立本协议。
一、协作内容1. 甲方将向乙方提供动态无功补偿设备框架技术的相关知识产权信息及技术支持；2. 乙方有权在合作协议范围内使用动态无功补偿设备框架技术，并获得相应的技术培训与支持。
二、技术支持1. 甲方为乙方提供动态无功补偿设备框架技术的培训服务，包括但不限于技术手册、培训课程等；2. 在技术实施过程中，甲方将提供一定的技术支持，解答乙方在使用过程中遇到的技术难题。
三、保密条款双方必须保守对方披露的技术及商业信息，未经对方书面许可，不得向任何第三方披露或使用。
四、知识产权1. 动态无功补偿设备框架技术的知识产权归甲方所有；2. 在合作协议期间，乙方可以合理使用动态无功补偿设备框架技术，但不得超出协议约定的范围。
五、协议期限本协议自双方签署之日起生效，有效期为（具体年限），有效期届满前双方如需继续合作，应另行签订相关协议。
六、其他条款1. 本协议的签署地点为（签署地点），协议文本于双方签字盖章之日生效；2. 本协议一式两份，甲方持一份，乙方持一份，具有同等法律效力。
甲方（盖章/签字）：______________ 日期：______________乙方（盖章/签字）：______________ 日期：______________甲方代表：______________ 乙方代表：______________以上内容经双方确认无误后签字生效。
七、责任与义务1. 甲方责任与义务（1）甲方应对提供的动态无功补偿设备框架技术进行保密，并确保所提供的信息准确、完整；（2）甲方应在合作期间维护动态无功补偿设备框架技术的稳定性和先进性，不得违反法律法规，或者侵犯乙方的合法权益；（3）甲方应当在乙方使用动态无功补偿设备框架技术的实施中，提供必要的技术培训和支持，并在乙方出现技术难题时，给予适当的解答与协助。
--------------油田10KV高压动态无功补偿装置技术协议甲方：联系电话：------------- 传真：---------------------一、引用标准下列涉及的所有规范、标准或材料规格( 包括一切有效的补充或附录)均应为最新版本，即以买方发出本装置订单之日作为采用最新版本的截止日期。
引用的规范和标准☉GB/T 12325《电能质量供电电压允许偏差》☉GB 12326《电能质量电压波动和闪变》☉GB/T14549《电能质量公用电网谐波》☉GB/T 15543《电能质量三相电压允许不平衡度》☉IEC 60815-05：1986《污染条件下绝缘选择》☉IEC 61954-2003《输配电系统用电力电子器件－SVC晶闸管阀试验》☉GB/T 20297-2006《静止无功补偿装置(SVC)现场试验》☉GB/T 20298-2006《静止无功补偿装置(SVC)功能特性》JB 3336-83《电站设备自动化装置通用技术条件》SD 325-89《电力系统电压和无功电力技术导则》☉GB11032-2000《交流无间隙金属氧化物避雷器》☉DL462-1992 《高压并联电容器用串联电抗器订货技术条件》☉GB50227-2008《并联电容器装置设计规范》☉其它有关规程和标准二、使用环境条件：安装地点：户外安装1）环境温度：-25℃～+45℃，24小时内平均温度不超过+25℃2）贮存温度：-25℃～+70℃，在极限值下不施加激励力量，不出现不可逆变化，恢复后，装置能正常工作3）相对湿度：不超过90%4）大气压力：80～110kPa5）抗震能力：8级地震烈度6）污秽等级：Ⅲ级7）不允许有爆炸危险的介质，不允许含有腐蚀金属和破坏绝缘的气体及导电介质，不允许充满水蒸汽及有严重的霉菌存在，具有防御雨、雪、风、沙的设施三、工作电源3.1交流电源a、额定电压：三相380V，单相220V。
b、允许偏差：-20%～+40%。
c、频率：AC，50±1 HZ。
3.2 直流电源a、额定电压：220V。
b、允许偏差：-10%～+10%。
3.3 电源功率a、交流电源：三相380V不大于10kW/相，单相220V不大于3kW。
直流电源：正常≤15w。
四、技术参数4.1 设备范围、规格数量10kV系统用动态无功补偿装置湖潮配电所2套，林歹南配电所2套，共4套，设备主要包含以下内容：⑴补偿装置部分（FC支路）：安装容量为湖潮配电所200kvar，林歹南配电所300 kvar该部分主要包括：电容器；放电线圈；电流互感器；隔离开关；氧化锌避雷器；其它辅助元器件。
⑵感性无功调节部分（MCR支路）：要求所供成套设备具有感性无功功率无级连续自由可调功能，感性无功调节容量：湖潮配电所100kvar，林歹南配电所150 kvar。
感性无功调节部分主要包括：控制系统一套；晶闸管控制阀组、感性无功自动调节装置、隔离开关电流互感器、电压互感器、氧化锌避雷器；其它辅助元器件。
4.2系统配置4.2.1设备规范☉名称：MCR型SVC（10kV动态无功补偿及滤波装置）☉型号：DSM1-12/200-100-2N和DSM1-12/300-150-2N☉数量：DSM1-12/200-100-2N和DSM1-12/300-150-2N各2套☉额定频率：50Hz☉额定电压：10kV☉FC容量：湖潮配电所200kvar，林歹南配电所300 kvar☉MCR容量：湖潮配电所100kvar，林歹南配电所150 kvar☉FC支路接线形式：单星形☉二次控制系统工作电源：A) 额定电压：DC220VB) 允许偏差：±20%C) 纹波系数小于：5%D）额定功耗：≤550W☉出厂试验按有关规程测出实际值4.2.2 控制器的主要技术参数及性能要求1 型号：DSMK10202 工作电源A) 额定电压：DC220VB) 允许偏差：±20%C) 纹波系数小于：5%3 额定功耗：≤30W4 模拟量输入信号范围A) 模拟量电压：±50～±120V（取自主变TV二次侧）B) 模拟量电流：0～5.5A（取自主变TA二次侧）5 开关量输入输入型式：光电隔离。
6 开关量输出输出型式：继电器触点输出，可接通无功设备的分合闸回路。
接点容量：DC 220V，10A7 绝缘强度在正常试验大气条件下，控制器被试部分应能承受50Hz交流电压历时1min绝缘强度试验。
试验时不得出现击穿、闪络及电压突然下降现象，泄露电流不大于3.5mA（交流有效值）。
8 性能要求（1）测量精度电压测量误差：≤0.5%电流测量误差：≤0.5%无功测量误差：≤2.0%（2）整定值范围1）电压整定值设定范围(二次侧)：在电压额定值的80%-120%之间可调；2）无功功率整定值设定范围应在0～200kvar和0～300kvar之间可调；3）延时：延时时间１～60min可调,误差应大于+5%4）控制器平均无故障工作时间MTBF（下限值）30000h5）抗干扰能力抗脉冲干扰：能承受频率1MHz及100Hz衰减震荡波（电压幅值共模2.5KV,差模1kV）脉冲干扰实验。
抗快速瞬变干扰：能承受IEC1000—4—4标准III级的快速瞬变干扰试验检验。
4.2.3 保护单元的主要技术参数及性能要求1 型号：DSB2040、DSB20302 工作电源额定电压: DC220V允许偏差: ±20%纹波系数小于:5%3 额定输入模拟量电压：±100V4 额定输入模拟量电流：10A5 保护功能过流一段保护过流二段保护零序电压保护4.2.4 电容器主要技术参数及性能要求：1 型号：BAM11/√3-33.4-1W ; BAM11/√3-50-1W2 额定电压：11kV、3 额定容量：200kvar和300kvar4 电容器数量：各6台5 电容允许偏差：0%～+ 10%6 介质结构：全膜介质结构，二芳基乙烷浸渍7 介质损耗角正切值：≤0.0005（20℃时）8 极间耐压：交流电压 2.15倍的额定电压10s直流电压 4.30倍的额定电压10s9 电容器的工频稳态过电压和相应的运行时间：1.10 Un 长期1.15 Un 30分/天1.20 Un 5分/天1.30 Un 2分/天10 电容器承受的过电压和相应的持续时间：3.00 Un 0.01秒2.00 Un 0.3秒1.70 Un 1秒1.30 Un 1分1.15 Un 30分11 稳态过电流：电容器能在1.3倍的额定电流下持续运行，对于具有最大正偏差的电容器能在1.43倍的额定电流下持续运行。
12电容器能承受100倍额定电流的涌流冲击，每年这样的涌流不超过1000次，其中若干次是在内部温度低于0℃，但不低于下限温度时发生的。
4.2.5放电TV的主要技术参数及性能要求：1型号：FDGE2/11√3-1.7/-1W2额定放电容量：1.7Mvar3额定一次电压：11/√3kV4额定二次电压：100/√3V，5额定二次输出及准确性：100VA/1级6放电特性：当放电线圈所并接的电容器组容量不超过额定放电容量时，应能使电容器组在断电5s内自额定电压峰值降至50V以下。
4.2.6 避雷器的主要技术参数及性能要求：1 型号：HY5WR-17/45、HY5WZ-17/452 系统额定电压：10kV3 持续运行电压：13.6kV4 额定频率：50Hz4.2.7 MCR的主要技术参数及性能要求：1 型号数量：BKCK-100/10；BKCK-150/102 额定电压：10kV3 额定频率：50Hz4.2.8隔离开关的主要技术参数及性能1、型号：GW4-12D/630A2、相数：3极3、额定电压：12 kV4、额定电流：630A5、额定短时耐受电流及时间：20KA 3s6、额定峰值耐受电流：63KA7、操作机构：手动操作4.2.9 SVC保护配置SVC保护设备信号取自电压互感器（PT）、电流互感器（CT）等。
8、4.3 MCR保护包括：1 一段、二段过电流；2 温度过高；3 差动；4 接地故障；5 瓦斯。
4.4 MCR励磁系统包括：1 过电流；2 过电压；3 励磁电源缺相；4 超温保护。
4.5 电容器组，包括：1 一段、二段过电流；2 不平衡电压（零序电压）或差压；3 过电压；4 低电压；4.6 母线包括：1 过流或电流差动；2 缺相；3 接地故障。
4.7 主控制器包括：1 控制电源失电；2 主控制器故障4.8 动态无功功率补偿装置的主要技术性能⑴液晶显示控制系统控制系统采用全数字控制系统，控制响应时间100ms―300ms；控制系统电源：DC 220V±15%；交流电压采样：100V(PT二次侧电压)；交流电流采样：0-5A；电流互感器变比：100/5--3000/5连续可调；电压整定值范围：±10%额定电压可调；目标功率因数值：0.80--1.00连续可调；⑵晶闸管控制阀组：晶闸管控制阀结构：箱式结构；晶闸管阀控制方式：低电压控制方式⑶感性无功功率调节装置：调节方式：三相可调；具有无级调节功能；冷却方式：油冷自然冷却方式；额定电压：±10%10kV;运行频率：50±1%Hz;连续过电流能力范围：在1.1额定电流下长期运行。
4.9 整套设备系统性能1、耐受短路电流能力：主回路中的电器设备，连接线及机械结构在耐受短路电流和电容器内部极间短路放电电流的作用而不产生热的和机械的损伤及明显变形。
2、装置中各配套设备除符合各自的质量标准外，还应满足成套的性能要求。
3、装置的金属外露表面应有可靠的防腐蚀层。
4、控制屏颜色：4.10 成套装置的主要配置表(以每套为单位)：五．质量保证供方应提供下列质量保证文件：1 产品合格证；2 材料合格证；3 制造、检验记录；4 必要的电气试验报告；5 必要的无损检验报告；6 附属设备的合格证书和试验报告；7 其它必要的质量证明文件。
8 本技术协议要求及规范中未尽事宜，由买、卖双方协商确定。
六、技术文件1、工程技术文件的认可工程设计人员接到技术协议后7日内完成设计方案及初设图纸，并交递给买方，买方与设计单位会审后将意见返回供方，供方设计人员根据审核意见做出最终图纸。
如果是非技术性问题造成的拖延时间，交货期将在合同交货期的基础上顺延。
2、供方在签订合同后必须在规定时间内向买方和设计单位提供下列技术文件资料：1) 提供所订设备的基础安装图及荷载图；2)二次接线图、电气原理图及端子排图等；3) 控制屏正、背面布置图；4) 并提供完整的现场开箱资料图纸2套及电子文档。
5) 安装、运行、维护、修理说明书、部件清单资料、工厂试验报告、产品合格证等。
供方提供的图纸、资料满足设计、施工、调试及运行的需要。
