梁模板400 1600

  • 格式：doc
  • 大小：126.00 KB
  • 文档页数：9

梁模板(扣件式)计算书一、工程概况新浇混凝土梁板特性3号楼+6.00m，3～5轴交C轴KL12(5)新浇混凝土楼板厚度(mm) 120 混凝土梁截面尺寸(mm)【宽×高】400×1600 模板支架高度H(m) 11.6 模板支架的纵向长度L a(m) 80 模板支架的横向长度L b(m) 60 二、模板支撑体系设计混凝土梁支撑方式梁两侧有板，梁底次楞平行梁跨方向立杆纵向间距l a(mm) 450 立杆横向间距l b(mm) 900 模板支架步距h(mm) 1500楼板立杆纵向间距l a '(mm) 900 楼板立杆横向间距l b'(mm) 900梁左侧立杆距梁中心线距离(mm) 450 梁底增加承重立杆根数 2梁底增加立杆的布置方式按梁两侧立杆间距均分梁底增加立杆依次距梁左侧立杆的距离(mm)300,600梁底立杆支撑方式双扣件每纵距内附加梁底支撑主楞根数0 梁底支撑次楞根数 4 立杆伸出顶层横向水平钢管中心线至模板支撑点的长度a(mm)50设计简图如下：模板设计立面图模板设计平面图三、荷载设计四、模板验算W=bh2/6=1000×152/6=37500mm3，I=bh3/12=1000×153/12=281250mm4q=γGΣq Gk+1.4Σq Qk=1.35×[0.3+(24+1.5)×1.6]×1.0+1.4×(1+2)×1.0=59.685kN/m1、抗弯验算M max=0.1ql2=0.1×59.685×0.1332=0.106kN·mσmax=M max/W=0.106×106/37500=2.815N/mm2≤f m=15N/mm2符合要求！2、抗剪验算Q max=0.6ql=0.6×59.685×0.133=4.763kNτmax=3Q max/(2bh)=3×4.763×103/(2×1000×15)=0.476N/mm2≤f v=1.4N/mm2符合要求！3、挠度验算νmax=0.677ql4/(100EI)=0.677×59.685×1334/(100×6000×281250)=0.075mmνmax=0.075mm≤[ν]=min[l/150，10]=min[133/150，10]=0.887mm符合要求！4、支座反力R1=R4=0.4ql=3.175kN，R2=R3=1.1ql=8.732kN五、次楞验算1G梁左侧楼板传递给次楞荷载：q2=γGΣN Gk+1.4ΣN Qk=[1.35×(0.3+(24+1.1)×0.12)+1.4×(1+2)]×(0.45-0.4/2)/2=1.084kN/m梁右侧楼板传递给次楞荷载：q3=γGΣN Gk+1.4ΣN Qk=[1.35×(0.3+(24+1.1)×0.12)+1.4×(1+2)]×(0.9-0.45-0.4/2)/2=1.084kN/m梁左侧模板传递给次楞的荷载：q4=γGΣN Gk=1.35×0.5×(1.6-0.12)=0.999kN/m 梁右侧模板传递给次楞的荷载：q5=γGΣN Gk=1.35×0.5×(1.6-0.12)=0.999kN/m q=max[3.175/1.0+0.014+1.084+0.999，8.732/1.0+0.014，3.175/1.0+0.014+1.084+0.999]=8.745kN/m计算简图如下：1、强度验算M max=0.1ql2=0.1×8.745×0.452=0.177kN·mσmax=M max/W=0.177×106/31688=5.589N/mm2≤f m=13N/mm2符合要求！2、抗剪验算Q max=0.6ql=0.6×8.745×0.45=2.361kNτmax=3Q max/(2bh0)=3×2.361×1000/(2×45×65)=1.211N/mm2τmax=1.211N/mm2≤f v=1.3N/mm2符合要求！3、挠度验算νmax=0.677ql4/(100EI)=0.677×8.745×4504/(100×9000×1029840)=0.262mmνmax=0.262mm≤[ν]=min[l/150，10]=min[450/150，10]=3mm符合要求！4、支座反力计算梁底次楞依次最大支座反力为：R1=1.1×(3.175+0.014+1.084+0.999)×0.45=2.609kNR2=1.1×(8.732+0.014)×0.45=4.329kNR3=1.1×(8.732+0.014)×0.45=4.329kNR4=1.1×(3.175+0.014+1.084+0.999)×0.45=2.609kN六、主楞(横向水平钢管)验算1G计算简图如下：1、强度验算主楞弯矩图(kN·m) M max=0.197kN·mσmax=M max/W=0.197×106/4490=43.814N/mm2≤f m=205N/mm2 符合要求！2、抗剪验算主楞剪力图(kN)Q max=4.336kNτmax=2Q max/A=2×4.336×1000/424=20.452N/mm2τmax=20.452N/mm2≤f v=125N/mm2符合要求！3、挠度验算主楞变形图(mm)νmax=0.065mm≤[ν]=min[l/150，10]=min[300/150，10]=2mm符合要求！4、支座反力支座反力依次为R1=-0.213kN,R2=7.172kN,R3=7.172kN,R4=-0.213kN 七、纵向水平钢管验算纵向水平钢管仅起构造作用，可不用计算。

八、扣件抗滑验算max1.05×R max=1.05×7.172=7.53kN，7.53kN≤0.85×12.0=10.2kN在扭矩达到40～65N·m的情况下，双扣件能满足要求！九、模板支架整体高宽比验算H/L b=11.6/60=0.193＜5符合要求！十、立杆验算h/l a'=1500/900=1.667，h/l b'=1500/900=1.667，查附录D，得k=1.167，μ=1.473l0=max[kμh，h+2a]=max[1.167×1.473×1500，1500+2×50]=2578mmλ=l0/i=2578/15.9=163≤[λ]=210长细比符合要求！查《规程》附录C得υ=0.2652、风荷载验算1) 模板支架风荷载标准值计算l a=0.45m，h=1.5m，查《规程》表4.2.7得υw=0.172因风荷载沿模板支架横向作用，所以b=l a=0.45m，b/h=0.45/1.5=0.3通过插入法求η，得η=0.96μzω0d2=0.62×0.45×0.0482=0.001，h/d=1.5/0.048=31.25通过插入法求μs1，得μs1=1.2因此μstw=υwμs1(1-ηn)/( 1-η)=0.172×1.2×(1-0.9670)/(1-0.96)=4.864μs=υwμstw=0.172×4.864=0.837ωk=0.7μzμsω0=0.7×0.62×0.837×0.45=0.163kN/m22) 整体侧向力标准值计算ωk=0.7μzμsω0=0.7×0.62×1×0.45=0.195kN/m23、稳定性验算K H=1/[1+0.005×(11.6-4)]=0.9631) 不组合风荷载时立杆从左到右受力为(N ut＝γG∑N Gk+1.4∑N Qk)：R1=0.213+[1.2×(0.3+(24+1.1)×0.12)×0.45+1.4×(1+2)×0.45]×(0.9/2+(0.45-0.4/2)/2)+1.35×0.15×11.6=4.677kNR2=7.172+1.35×0.15×(11.6-1.6)=9.196kNR3=7.172+1.35×0.15×(11.6-1.6)=9.196kNR4=0.213+[1.2×(0.3+(24+1.1)×0.12)×0.45+1.4×(1+2)×0.45]×(0.9/2+(0.9-0.45-0.4/2)/2) +1.35×0.15×11.6=4.677kNN ut=max[R1,R2,R3,R4]=max[4.677, 9.196, 9.196, 4.677]=9.196kN1.05N ut/(υAK H)=1.05×9.196×103/(0.265×424×0.963)=89.207N/mm2≤[f]=205N/mm2符合要求！2) 组合风荷载时立杆从左到右受力为(N ut＝γG∑N Gk+0.85×1.4∑N Qk)：R1=4.515kN, R2=9.096kN, R3=9.096kN, R4=4.515kNN ut=max[R1,R2,R3,R4]=max[4.515, 9.096, 9.096, 4.515]=9.096kNM w=0.85×1.4ωk l a h2/10=0.85×1.4×0.163×0.45×1.52/10=0.02kN·m1.05N ut/(υAK H)+M w/W=1.05×9.096×103/(0.265×424×0.963)+0.02×106/(4.49×103)=92.622N/mm2≤[f]=205N/mm2符合要求！4、整体侧向力验算F k a aN1=3FH/[(m+1)L b]=3×0.12×11.6/[(34+1)×60]=0.002kNσ=(1.05N ut+N1)/(υAK H)=(1.05×9.096+0.002)×103/(0.265×424×0.963)=88.254N/mm2≤[f]=205N/mm2符合要求！。

合集下载

400×1000梁计算 PKPM合格

400×1000梁计算 PKPM合格

梁木模板与支撑计算书一、梁模板基本参数梁截面宽度 B=400mm，梁截面高度 H=1000mm，H方向对拉螺栓2道，对拉螺栓直径14mm，对拉螺栓在垂直于梁截面方向距离(即计算跨度)500mm。

梁模板使用的木方截面40×80mm，梁模板截面侧面木方距离200mm。

梁底模面板厚度h=15mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。

梁侧模面板厚度h=15mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。

二、梁模板荷载标准值计算模板自重 = 0.340kN/m2；钢筋自重 = 1.500kN/m3；混凝土自重 = 24.000kN/m3；施工荷载标准值 = 2.500kN/m2。

强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。

新浇混凝土侧压力计算公式为下式中的较小值:其中c——混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h； T ——混凝土的入模温度，取20.000℃；V ——混凝土的浇筑速度，取2.500m/h；H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.200m；1——外加剂影响修正系数，取1.000；2——混凝土坍落度影响修正系数，取0.850。

根据公式计算的新浇混凝土侧压力标准值 F1=28.800kN/m2考虑结构的重要性系数0.9，实际计算中采用新浇混凝土侧压力标准值 F1=0.9×28.800=25.920kN/m2考虑结构的重要性系数0.9，倒混凝土时产生的荷载标准值 F2=0.9×6.000=5.400kN/m2。

三、梁底模板木楞计算梁底木方的计算在脚手架梁底支撑计算中已经包含！四、梁模板侧模计算面板直接承受模板传递的荷载，应该按照均布荷载下的连续梁计算，计算如下作用在梁侧模板的均布荷载q=(1.2×25.92+1.40×5.40)×1.00=38.664N/mm面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:截面抵抗矩 W = 37.50cm3；截面惯性矩 I = 28.13cm4；(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到 M = 0.100×(1.20×25.920+1.40×5.400)×0.200×0.200=0.155kN.m经计算得到面板抗弯强度计算值 f = 0.155×1000×1000/37500=4.124N/mm2面板的抗弯强度验算 f < [f],满足要求!(2)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值 v = 0.677×25.920×2004/(100×6000×281250)=0.166mm面板的最大挠度小于200.0/250,满足要求!五、穿梁螺栓计算计算公式:N < [N] = fA其中 N ——穿梁螺栓所受的拉力；A ——穿梁螺栓有效面积 (mm2)；f ——穿梁螺栓的抗拉强度设计值，取170N/mm2；穿梁螺栓承受最大拉力 N = (1.2×25.92+1.40×5.40)×1.00×0.50/2=9.67kN穿梁螺栓直径为14mm；穿梁螺栓有效直径为11.6mm；穿梁螺栓有效面积为 A=105.000mm2；穿梁螺栓最大容许拉力值为 [N]=17.850kN；穿梁螺栓承受拉力最大值为 N=9.666kN；穿梁螺栓的布置距离为侧龙骨的计算间距500mm。

400X800梁模板计算

400X800梁模板计算

400800梁木模板与支撑计算书一、梁模板基本参数梁截面宽度 B=400mm，梁截面高度 H=800mm，H方向对拉螺栓1道，对拉螺栓直径14mm，对拉螺栓在垂直于梁截面方向距离(即计算跨度)700mm。

梁模板使用的木方截面60×120mm，梁模板截面侧面木方距离400mm。

梁底模面板厚度h=18mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。

梁侧模面板厚度h=18mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。

二、梁模板荷载标准值计算模板自重 = 0.340kN/m2；钢筋自重 = 1.500kN/m3；混凝土自重 = 24.000kN/m3；施工荷载标准值 = 2.500kN/m2。

强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。

新浇混凝土侧压力计算公式为下式中的较小值:其中c——混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h； T ——混凝土的入模温度，取20.000℃；V ——混凝土的浇筑速度，取1.500m/h；H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.000m；1——外加剂影响修正系数，取1.000；2——混凝土坍落度影响修正系数，取0.850。

根据公式计算的新浇混凝土侧压力标准值 F1=24.000kN/m2考虑结构的重要性系数0.9，实际计算中采用新浇混凝土侧压力标准值 F1=0.9×24.000=21.600kN/m2考虑结构的重要性系数0.9，倒混凝土时产生的荷载标准值 F2=0.9×4.000=3.600kN/m2。

三、梁底模板木楞计算梁底木方的计算在脚手架梁底支撑计算中已经包含！四、梁模板侧模计算面板直接承受模板传递的荷载，应该按照均布荷载下的连续梁计算，计算如下作用在梁侧模板的均布荷载q=(1.2×21.60+1.40×3.60)×0.80=24.768N/mm面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 80.00×1.80×1.80/6 = 43.20cm3；I = 80.00×1.80×1.80×1.80/12 = 38.88cm4；(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到 M = 0.100×(1.20×17.280+1.4×2.880)×0.400×0.400=0.396kN.m经计算得到面板抗弯强度计算值 f = 0.396×1000×1000/43200=9.173N/mm2面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算 [可以不计算]T = 3Q/2bh < [T]其中最大剪力 Q=0.600×(1.20×17.280+1.4×2.880)×0.400=5.944kN截面抗剪强度计算值 T=3×5944.0/(2×800.000×18.000)=0.619N/mm2截面抗剪强度设计值 [T]=1.40N/mm2抗剪强度验算 T < [T]，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值 v = 0.677×17.280×4004/(100×6000×388800)=1.284mm面板的最大挠度小于400.0/250,满足要求!五、穿梁螺栓计算计算公式:N < [N] = fA其中 N ——穿梁螺栓所受的拉力；A ——穿梁螺栓有效面积 (mm2)；f ——穿梁螺栓的抗拉强度设计值，取170N/mm2；穿梁螺栓承受最大拉力 N = (1.2×21.60+1.40×3.60)×0.80×0.70/1=17.34kN穿梁螺栓直径为14mm；穿梁螺栓有效直径为11.6mm；穿梁螺栓有效面积为 A=105.000mm2；穿梁螺栓最大容许拉力值为 [N]=17.850kN；穿梁螺栓承受拉力最大值为 N=17.338kN；穿梁螺栓的布置距离为侧龙骨的计算间距700mm。

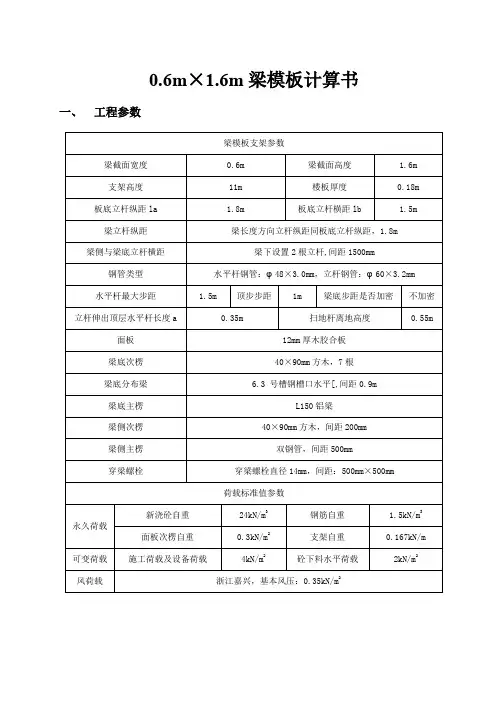

600X1600梁计算书
