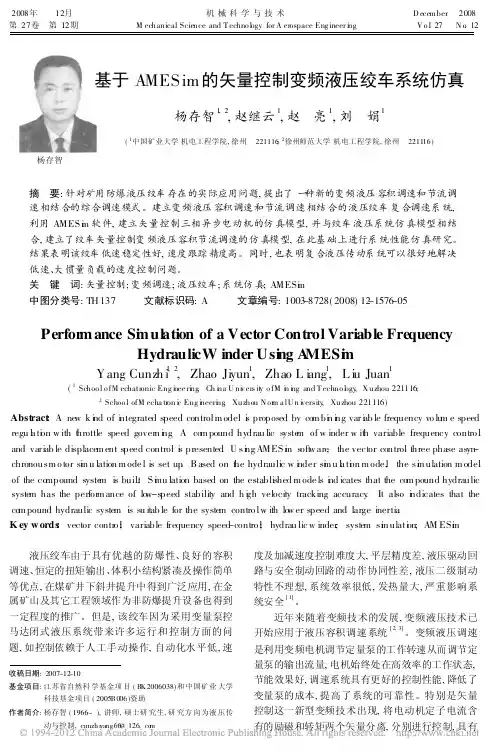

基于AMESim的矢量控制变频液压绞车系统仿真

基于AMEsim的液压系统建模与仿真1. 液压系统简介液压系统是一种利用液体来传递能量的动力传动系统。

液压系统由液压泵、执行元件、阀门、管路和液压油等组成，通过液压油在管路中传递能量，实现机械传动和控制。

液压系统具有功率密度大、传动平稳、传动效率高等优点，因此在各种工程领域广泛应用。

在AMEsim软件中，液压系统的建模可以分为以下几个步骤：（1）选择合适的组件：AMEsim软件提供了丰富的液压系统组件库，用户可以根据实际需求选择液压泵、油箱、阀门、液压缸等组件，并将它们拖拽至建模界面中进行组装。

（2）连接组件：在建模界面中，用户可以通过拖拽连接线的方式将各个组件连接起来，形成完整的液压系统结构。

连接线的颜色和箭头方向可以表示流体的流动方向和压力传递关系。

（3）设置参数：在连接完成后，用户需要对各个组件进行参数设置，包括液压泵的排量、阀门的流量系数、液压缸的有效面积等。

这些参数将直接影响液压系统的性能。

（4）添加控制器：液压系统通常需要配备各种控制器，用于实现系统的自动化控制。

在AMEsim软件中，用户可以选择合适的控制器组件，并将其连接至系统中的执行元件，实现对液压系统的控制。

（1）设定仿真参数：用户需要设定仿真的时间范围、时间步长等参数，以及初始状态下各个组件的状态变量。

这些参数将直接影响仿真的精度和速度。

（2）运行仿真：在设定好仿真参数后，用户可以通过软件界面中的“运行”按钮启动仿真过程。

AMEsim软件将根据用户设置的参数和建模的物理方程，对液压系统进行数值求解，得到系统在仿真时间范围内的动态响应。

（3）分析仿真结果：仿真完成后，用户可以通过软件界面中的数据显示功能，查看系统各个组件的压力、流量、位移等物理量随时间的变化曲线，从而对系统的性能进行评估和分析。

通过建模与仿真，用户可以对液压系统的结构和参数进行调整和优化，从而提高系统的工作效率、降低能耗、改善控制性能等。

在AMEsim软件中，用户可以通过调整组件的参数、改变控制策略等方式，实现液压系统的优化设计。

基于AMEsim的液压系统建模与仿真1. 引言1.1 液压系统的重要性在工业生产中，液压系统不仅能够提高生产效率和产品质量，还能够实现复杂的动作控制，如加工、装配、搬运等工艺。

液压系统还可以实现大功率、高速度、大扭矩等要求的动力传递，满足各种工程设备对动力传动的需求。

1.2 AMEsim在液压系统建模中的应用AMEsim是一款专业的多物理领域建模和仿真软件，广泛应用于液压系统建模中。

利用AMEsim软件，工程师们可以快速准确地对液压系统进行建模、仿真和优化，从而提高系统设计的效率和可靠性。

在液压系统建模中，AMEsim通过模拟液压元件的动态行为，可以帮助工程师们更好地理解系统的工作原理和特性。

通过简单易用的界面和丰富的库文件，工程师们可以快速构建复杂的液压系统模型，并进行参数化和优化。

AMEsim还具有强大的仿真和分析功能，可以帮助工程师们有效地验证设计方案，预测系统性能，并进行虚拟试验。

通过对液压系统建模过程中的各种运动学、动力学和热力学效应进行精确的仿真，工程师们可以在设计阶段就发现潜在问题，并进行改进。

AMEsim在液压系统建模中的应用为工程师们提供了一种高效、准确和可靠的工具，可以帮助他们优化系统设计、提高工作效率，并最终实现液压系统的性能和可靠性的提升。

2. 正文2.1 液压系统的工作原理液压系统是一种利用液体传递能量的系统，其工作原理是通过利用液体在封闭管路中的压力来传递动力。

液压系统由液压泵、执行元件、控制元件和液压储能装置组成，液压泵将机械能转换为液压能，并将液压液送入管路中，液压液通过管路传递到执行元件，使之产生相应的运动或力。

控制元件则用来控制液压系统的工作方式和速度，液压储能装置则用来储存液压能，以便在需要时释放能量。

液压系统的工作原理基于帕斯卡定律，即液体在封闭容器中的压力均匀分布。

当液压泵提供压力时，液压系统中的液压液会传递这个压力，使得执行元件产生运动或力。

液压系统的优点是传递力矩大、稳定性好、反应速度快、工作范围广等。

《基于AMESim的液压系统建模与仿真技术研究》篇一一、引言随着现代工业技术的不断发展，液压系统在各种机械设备中扮演着至关重要的角色。

为了更好地理解液压系统的性能，优化其设计，以及进行故障诊断和预测，建模与仿真技术显得尤为重要。

本文将介绍基于AMESim的液压系统建模与仿真技术研究，以期为相关领域的研发和应用提供有益的参考。

二、AMESim软件概述AMESim是一款功能强大的工程仿真软件，广泛应用于机械、液压、控制等多个领域。

它提供了一种直观的图形化建模环境，用户可以通过简单的拖拽和连接元件来构建复杂的系统模型。

此外，AMESim还支持多种物理领域的仿真分析，包括液压、气动、热力等。

三、液压系统建模在AMESim中，液压系统的建模主要包括以下几个方面：1. 液压元件建模：包括液压泵、液压马达、油缸、阀等元件的建模。

这些元件的模型可以根据实际需求进行参数设置和调整。

2. 流体属性设置：根据液压系统的实际工作情况，设置流体的属性，如密度、粘度等。

3. 系统拓扑结构构建：根据实际系统的结构，搭建系统拓扑结构，并设置各元件之间的连接关系。

4. 仿真参数设置：根据仿真需求，设置仿真时间、步长等参数。

四、液压系统仿真在完成液压系统的建模后，可以通过AMESim进行仿真分析。

仿真过程主要包括以下几个方面：1. 初始条件设置：设置系统的初始状态，如初始压力、流量等。

2. 仿真运行：根据设置的仿真时间和步长，运行仿真程序。

3. 结果分析：通过AMESim提供的可视化工具，分析仿真结果，如压力、流量、温度等参数的变化情况。

五、技术应用与优势基于AMESim的液压系统建模与仿真技术具有以下优势：1. 高效性：通过图形化建模环境，可以快速构建复杂的液压系统模型，提高建模效率。

2. 准确性：AMESim提供了丰富的物理模型和算法，可以准确模拟液压系统的实际工作情况。

3. 灵活性：用户可以根据实际需求，灵活地调整模型参数和仿真条件，以获得更符合实际的结果。

为了提高变频液压容积调速的调速范围, 定量 泵应该选用小排量, 高转速。本仿真模型定量泵排 量选 1116 mL / r, 最高转速为 3000 r /m in。马达选用 低速大转矩定量马达, 其排量选为 468 mL / r。绞车 滚筒直径为 600 mm, 提升重物 400 kg, 沿倾角 30b的 斜面布置。
图 1 矢量控制变 频液压绞车系统模型
根据以上矢 量控制基本方程式, 利用 AMES im 软件元件库中的信号控制库和电机及驱动库中的有 关元件, 建立如图 2所示的矢量控制变频电机磁链 转速双闭环控制的仿真模型 [ 9] 。
该仿真模型中有两输入信号分别为磁链设定指
令 1和转速设定指令 9。在磁链控制环中, 磁链设 定指令 1的设定值 W*2 通过磁链双闭环控制和磁链 调节器 2、电流 P I调节器 3, 获得旋转坐标系下的定 子励磁电压分量 u*M 。在转速控制环中, 转速指令 9
液压绞车由于具有优越的防爆性、良好的容积 调速、恒定的扭矩输出、体积小结构紧凑及操作简单 等优点, 在煤矿井下斜井提升中得到广泛应用, 在金 属矿山及其它工程领域作为非防爆提升设备也得到 一定程度的推广。但是, 该绞车因为采用变量泵控 马达闭式液压系统带来许多运行和 控制方面的问 题, 如控制依赖于人工手动操作, 自动化水平低, 速
收稿日期: 2007-12-10 基金项目: 江苏省自然科 学基金项 目 ( BK 2006038) 和 中国矿业 大学
科技基金项目 ( 2005B 006 )资助 作者简介: 杨存智 ( 1966- ), 讲师, 硕士研 究生, 研 究方 向为液 压传
动与控制, cunzh iyang66@ 126. com
度及加减速度控制难度大, 平层精度差, 液压驱动回 路与安全制动回路的动作协同性差, 液压二级制动 特性不理想, 系统效率很低, 发热量大, 严重影响系 统安全 [ 1] 。
