磁共振临床基础知识及读片方法 PPT
弥散加权磁共振成像
对急性缺血性脑卒中的诊断DWI可提供其 独有的信息,对颅内及全身各个脏器其他疾 病，包括肿瘤、感染、外伤、出血与脱髓 鞘疾病等也均能提供有助诊断的信息。
超急性期脑梗死 (3h)
治疗3d后
表皮样囊肿
蛛网膜囊肿
弥散张量成像(DTI)
FA 图
额桥 束 皮丘 束
外囊
胼胝 体 扣带回
血管源性病变
放射性毛细血管扩张症
血管源性病变
淀粉样脑血管病CAA
颅脑外伤性疾病
弥漫性轴索损伤DAI
弥散序列(DWI)
弥散现象
水通常占体重的60%-80%,与体温相关的热量使 水分子活跃，并在周围随机“跳动”
布朗运动:分子与温度相关的无规则随机运动 墨水实验 脑组织弥散现象
– 纤维组织、其他结构及细胞膜→使水分子自由运动或 限制其运动
T2WI低信号
出血(含铁血黄素环) 钙化 结石 肝硬化结节 椎体转移瘤 结节硬化 韧带、骨皮质、软骨
出血
血管畸形
如何判断？
磁共振特别序列临床应用
水抑制序列(FLAIR)
病变是高信号,正常组织 内水也是高信号，如何 鉴别？
Flair序列是将体内自由流 动(交换)的水信号抑制 下去，把无流动的水信 号留下来
脂肪抑制序列 (STIR/IRFSE)
脂肪T1WI高信号,T2WI高信号 血肿慢性期T1WI高信号，T2WI高信号 脂肪抑制是低信号=脂肪 脂肪抑制高信号=血肿
磁敏感序列(SWI)
顺磁性 物质
局部磁 场不均
质子自旋快 速失相位
T2*缩短 信号降低
含70%去氧血红蛋白的静脉血引起磁 场的不均匀性导致:T2*时间缩短与血 管与周围组织的磁化率差异引起的相 位差加大两种效应。
手把手教你看MRI片PPT课件
57
骨关节原发肿瘤
常见疾病.骨关节
编辑版ppt
58
骨关节原发肿瘤
常见疾病.骨关节
编辑版ppt
59
骨关节转移肿瘤
常见疾病.骨关节
编辑版ppt
60
盆、腹部（需屏气）
轴：T1（双回波、单次激励）、T1压 脂
T2、T2压脂 冠：双管、T2 水成像
增强（T1、T2）：LAVA
编辑版ppt
16
常见疾病.脑部肿瘤
脑部肿瘤： 胶质瘤 、转移瘤、脑膜瘤、 神经鞘 瘤、垂体腺瘤
诊断： 位、量、性、级 部位、数量、形态、行为（血管）、 信号（增强）
编辑版ppt
编辑版ppt
13
MRI常见扫描部位及序列
椎体（脊髓） 矢： T1压水、T2、 T2压脂 轴： T2（T2FFE） 冠： T2 MRM
编辑版ppt
14
MRI常见扫描部位及序列
骨关节 轴：T2 矢：T1、T2 冠：T2*、PD压脂（T2压脂） 水成像（水造影）
编辑版ppt
15
MRI常见扫描部位及序列
编辑版ppt
39
常见疾病.脑血管病 脑血肿(亚急性期)
编辑版ppt
40
硬膜外血肿
常见疾病.脑血管病
编辑版ppt
41
硬膜下血肿
常见疾病.脑血管病
编辑版ppt
42
动静脉畸形
常见疾病.脑血管病
编辑版ppt
43
动静脉畸形
常见疾病.脑血管病
编辑版ppt
44
海绵状血管瘤
常见疾病.脑血管病
编辑版ppt
编辑版ppt
8
水抑制
怎么看MRI序列及信号 水成像
磁共振基本原理及读片课件
并指点治疗方案。
腰椎间盘突出
磁共振成像能够视察腰椎间盘突 出的程度、位置以及对脊髓和神 经根的压迫情况，有助于诊断腰
椎间盘突出并指点手术方案。
脊柱肿瘤
磁共振成像能够发现脊柱肿瘤的 位置、大小、与周围组织的毗邻 关系以及是否有转移灶，有助于 诊断脊柱肿瘤并制定手术和放化
疗方案。
骨关节疾病
骨肿瘤
磁共振成像能够视察骨肿瘤的位置、大小、形态以及与周围组织 的毗邻关系，有助于诊断骨肿瘤的性质和制定手术方案。
功能成像
除了传统的形态学成像外，磁共振功能成像技术不断发展，能够提供更多关于器官和组织 功能的信息，有助于深入了解疾病的产生和发展机制。
分子成像
分子成像是未来磁共振技术的重要发展方向之一，能够从分子水平上揭示疾病的本质和过 程，为疾病的早期诊断和治疗提供新的手段。
THANKS
感谢观看
，但仍需要在检查前告知医生，并遵循医生的建议。
03
潜伏风险
虽然磁共振检查相对安全，但仍存在一些潜伏的风险，如磁场对磁性物
质的吸引力、对心脏起搏器的影响等，因此在检查前需要进行充分评估
和准备。
磁共振技术的未来发展
高场强磁共振
随着技术的进步，高场强磁共振设备逐渐应用于临床，能够提供更高分辨率和更准确的图 像，有助于疾病的早期诊断和治疗。
关节炎
磁共振成像能够视察关节软骨的损伤、炎症以及关节腔积液等情况 ，有助于诊断关节炎并指点治疗方案。
肌肉和软组织疾病
磁共振成像能够视察肌肉和软组织的炎症、损伤以及肿瘤等病变， 有助于诊断肌肉和软组织疾病并指点治疗方案。
04
磁共振新技术与应用
功能成像
功能成像是一种利用磁共振技术来视察活体器官或组织的功 能活动的技术。
腰椎间盘突出
磁共振成像能够视察腰椎间盘突 出的程度、位置以及对脊髓和神 经根的压迫情况，有助于诊断腰
椎间盘突出并指点手术方案。
脊柱肿瘤
磁共振成像能够发现脊柱肿瘤的 位置、大小、与周围组织的毗邻 关系以及是否有转移灶，有助于 诊断脊柱肿瘤并制定手术和放化
疗方案。
骨关节疾病
骨肿瘤
磁共振成像能够视察骨肿瘤的位置、大小、形态以及与周围组织 的毗邻关系，有助于诊断骨肿瘤的性质和制定手术方案。
功能成像
除了传统的形态学成像外，磁共振功能成像技术不断发展，能够提供更多关于器官和组织 功能的信息，有助于深入了解疾病的产生和发展机制。
分子成像
分子成像是未来磁共振技术的重要发展方向之一，能够从分子水平上揭示疾病的本质和过 程，为疾病的早期诊断和治疗提供新的手段。
THANKS
感谢观看
，但仍需要在检查前告知医生，并遵循医生的建议。
03
潜伏风险
虽然磁共振检查相对安全，但仍存在一些潜伏的风险，如磁场对磁性物
质的吸引力、对心脏起搏器的影响等，因此在检查前需要进行充分评估
和准备。
磁共振技术的未来发展
高场强磁共振
随着技术的进步，高场强磁共振设备逐渐应用于临床，能够提供更高分辨率和更准确的图 像，有助于疾病的早期诊断和治疗。
关节炎
磁共振成像能够视察关节软骨的损伤、炎症以及关节腔积液等情况 ，有助于诊断关节炎并指点治疗方案。
肌肉和软组织疾病
磁共振成像能够视察肌肉和软组织的炎症、损伤以及肿瘤等病变， 有助于诊断肌肉和软组织疾病并指点治疗方案。
04
磁共振新技术与应用
功能成像
功能成像是一种利用磁共振技术来视察活体器官或组织的功 能活动的技术。

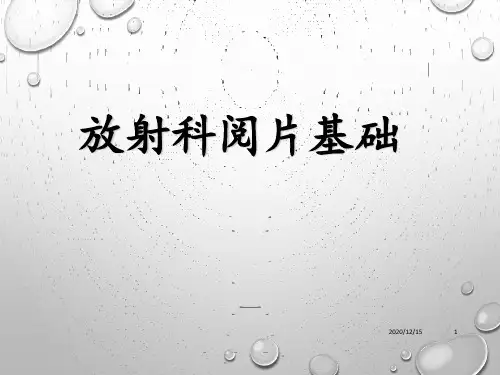

放射科阅片基础 ppt课件
