固定式干粉灭火系统
- 格式:doc
- 大小:99.00 KB
- 文档页数:8

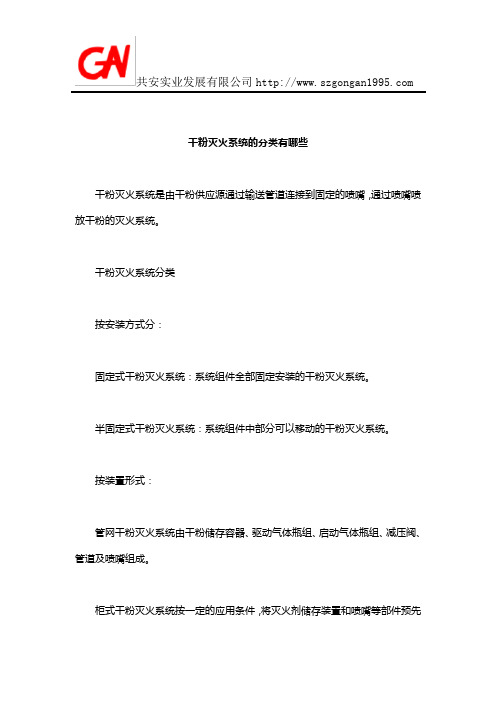

共安实业发展有限公司干粉灭火系统的分类有哪些干粉灭火系统是由干粉供应源通过输送管道连接到固定的喷嘴,通过喷嘴喷放干粉的灭火系统。
干粉灭火系统分类按安装方式分:固定式干粉灭火系统:系统组件全部固定安装的干粉灭火系统。
半固定式干粉灭火系统:系统组件中部分可以移动的干粉灭火系统。
按装置形式:管网干粉灭火系统由干粉储存容器、驱动气体瓶组、启动气体瓶组、减压阀、管道及喷嘴组成。
柜式干粉灭火系统按一定的应用条件,将灭火剂储存装置和喷嘴等部件预先共安实业发展有限公司 组装起来的成套灭火装置。
悬挂式干粉灭火系统是能通过自动或手动方式启动,由驱动介质驱动超细干粉灭火剂实施灭火的定型装置。
干粉炮系统是喷射干粉灭火剂的固定消防炮系统,主要由干粉罐、氮气瓶组、管道、阀门、干粉炮、动力源和控制装置等组成。
干粉灭火器是由筒体、器头、喷嘴等部件组成,借助驱动压力可将所充装的干粉灭火剂喷出,达到灭火目的装置。
按灭火剂粒径:普通干粉灭火系统:采用普通干粉作为灭火剂的干粉灭火系统。
超细干粉灭火系统:采用超细干粉作为灭火剂的干粉灭火系统。
按灭火剂种类:BC干粉灭火系统:能扑灭B类和C类火灾的灭火系统。
共安实业发展有限公司 ABC干粉灭火系统:能扑救A类、B类和C类火灾的灭火系统。
普通干粉灭火剂分BC和ABC干粉灭火剂,BC干粉灭火剂能扑灭B类和C类火灾;ABC 干粉灭火剂能扑救A类、B类和C类火灾。
超细干粉灭火剂超细干粉灭火剂为90%粒径小于或等于20μm的固体粉末灭火剂。
(小于或等于某粒径的颗粒质量百分比为90%,该粒径称为90%粒径)超细干粉灭火剂按其灭火性能分为BC超细干粉灭火剂和ABC超细干粉灭火剂两类。
BC超细干粉灭火剂是指能扑灭B类、C类火灾的超细干粉灭火剂;ABC超细干粉灭火剂是指能扑灭A类、B类、C类火灾的超细干粉灭火剂。
共安实业发展有限公司 以上是深圳市共安实业发展有限公司的简单介绍,如果你还想了解更多内容可以拨打我们的热线电话,或者点击官网咨询我们,或者点击在线咨询我们。
干粉灭火系统的组成和分类范文干粉灭火系统是一种常见的灭火设备,由各种组件组成。
它是一种非常有效的消防工具,在灭火过程中起着关键的作用。
本文将探讨干粉灭火系统的组成和分类,并分析其特点和应用。
干粉灭火系统由以下几个主要组件组成:干粉灭火剂、灭火装置、控制装置和驱动装置。
首先是干粉灭火剂,它是干粉灭火系统的灭火核心。
干粉灭火剂主要包含磷酸铵、硫化铝、硝酸盐等成分,其中磷酸铵是最常用的成分之一。
干粉灭火剂具有良好的灭火效果,能够迅速扑灭火源,并具有较长的持久作用。
此外,干粉灭火剂还具有防腐、抗湿、保质期长等优点,适用于各种火灾场景。
其次是灭火装置,它是将干粉灭火剂喷射到火源上的设备。
常见的灭火装置包括干粉灭火器和固定式干粉灭火系统。
干粉灭火器是一种手持设备,使用方便,适用于小规模火灾的扑救。
固定式干粉灭火系统也称为自动灭火系统,主要用于大规模场所,如工厂、仓库等。
它可以自动探测火灾,触发喷射装置将干粉灭火剂喷射到火源上,有效避免人员暴露于危险环境。
其次是控制装置,它是干粉灭火系统的核心控制单元。
控制装置主要包括灭火控制面板、火灾探测器和报警装置等。
灭火控制面板用于监控和控制干粉灭火装置的工作状态,可以手动操作或自动控制灭火装置的喷射。
火灾探测器用于检测火灾,并将信号传输给灭火控制面板。
报警装置用于发出火灾警报,提醒人员注意火灾风险。
最后是驱动装置,它提供干粉灭火系统所需的动力。
驱动装置主要包括压缩机、储气罐和输送管道等。
压缩机用于提供干粉灭火剂的喷射压力,使其能够迅速喷射到火源上。
储气罐用于存储压缩空气或氮气,以确保系统正常运行。
输送管道用于将干粉灭火剂从储气罐输送到灭火装置,保证灭火装置能够准确喷射干粉灭火剂。
根据其使用场所和灭火要求的不同,干粉灭火系统可以分为多种分类。
常见的分类包括手持式干粉灭火器、固定式干粉灭火系统、车载干粉灭火系统和船载干粉灭火系统等。
手持式干粉灭火器是最常见的干粉灭火设备,广泛用于住宅、商场和办公室等场所。

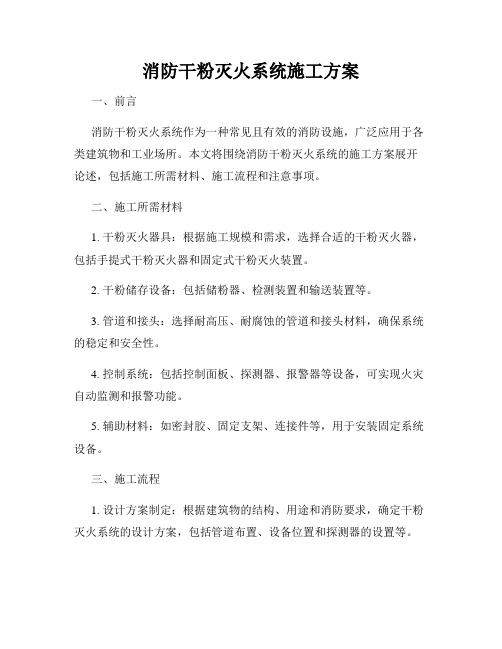

消防干粉灭火系统施工方案一、前言消防干粉灭火系统作为一种常见且有效的消防设施,广泛应用于各类建筑物和工业场所。
本文将围绕消防干粉灭火系统的施工方案展开论述,包括施工所需材料、施工流程和注意事项。
二、施工所需材料1. 干粉灭火器具:根据施工规模和需求,选择合适的干粉灭火器,包括手提式干粉灭火器和固定式干粉灭火装置。
2. 干粉储存设备:包括储粉器、检测装置和输送装置等。
3. 管道和接头:选择耐高压、耐腐蚀的管道和接头材料,确保系统的稳定和安全性。
4. 控制系统:包括控制面板、探测器、报警器等设备,可实现火灾自动监测和报警功能。
5. 辅助材料:如密封胶、固定支架、连接件等,用于安装固定系统设备。
三、施工流程1. 设计方案制定:根据建筑物的结构、用途和消防要求,确定干粉灭火系统的设计方案,包括管道布置、设备位置和探测器的设置等。
2. 材料准备:按照设计方案,准备施工所需的各类材料和设备,并进行检查和保养,确保其完好无损。
3. 管道安装:根据设计方案,进行管道的安装和连接,确保管道系统畅通和密封性良好。
4. 设备安装:将干粉灭火器具和控制系统设备固定在适当的位置,确保设备的稳定性和操作便利性。
5. 电气连接:根据控制系统的要求,进行电气连接,保证各部分设备之间的协同工作。
6. 调试和测试:完成施工后,对整个系统进行调试和测试,确保系统的正常工作和对火灾的有效响应。
四、注意事项1. 施工前,需对施工人员进行专业培训,确保其掌握干粉灭火系统的工作原理、操作规程和安全注意事项。
2. 施工过程中,需要考虑到建筑物的结构和使用情况,确保施工不影响正常运营,并做好施工现场的安全防护工作。
3. 在施工过程中,需加强与建筑设计方、消防监督部门等的沟通和协调,确保施工方案符合相关法规和标准。
4. 施工完成后,需及时清理施工现场,确保无遗留杂物和安全隐患。
5. 配合相关部门进行验收和备案手续,确保施工符合消防要求,并保持系统的良好运行。
消防综合能力(一,二级)第 1题:单选题(本题1分)干粉灭火系统启动气体储瓶内压力不低于设计压力,且不超过设计压力的()%,设置在启动气体管道的单向阀启闭灵活,无卡阻现象。
A、5B、10C、15D、20【正确答案】:A【答案解析】:干粉灭火系统启动气体储瓶内压力不低于设计压力,且不超过设计压力的5%。
【考点来源】《综合能力》第217页。
第 2题:单选题(本题1分)干粉灭火系统管网试压和吹扫中,当水压强度试验条件不具备时,可采用气压强度试验代替。
气压强度试验压力取()倍系统最大工作压力。
A.1.05B.1.10C.1.15D.1.20【正确答案】:C【答案解析】:干粉灭火系统气压强度试验压力取1.15倍系统最大工作压力。
第 3题:单选题(本题1分)干粉灭火系统中干粉输送管道在安装前需清洁管道内部,避免油、水、泥沙或异物存留管道内,下列干粉输送管道安装不正确的是()。
A、管道穿过墙壁、楼板处需安装套管。
B、套管公称直径比管道公称直径至少大2级,穿墙套管长度与墙厚相等,穿楼板套管长度高出地板至少100mmC、管道与套管间的空隙采用防火封堵材料填塞密实D、管道末端采用防晃支架固定,支架与末端喷头间的距离不大于500mm【正确答案】:B【答案解析】:干粉灭火系统干粉输送管道套管公称直径比管道公称直径至少大2级,穿墙套管长度与墙厚相等,穿楼板套管长度高出地板50mm。
【考点来源】《综合能力》第218页。
第 4题:单选题(本题1分)对于干粉灭火系统的重力式机械阀驱动装置,需保证重物在下落行程中无阻挡,其下落行程需保证驱动所需距离,且不小于()mm。
A.15B.20C.25D.30【正确答案】:C【答案解析】:干粉灭火系统的重力式机械阀驱动装置,需保证重物在下落行程中无阻挡,其下落行程需保证驱动所需距离,且不小于25mm。
第 5题:单选题(本题1分)对于干粉灭火系统的重力式机械阀驱动装置,需保证重物在下落行程中无阻挡,其下落行程需保证驱动所需距离,且不小于()mm。
第3章建筑消防系统3.7其他固定灭火设施简介3.7 其他固定灭火设施因建筑物使用功能不同,其内的可燃物质性质各异,因此,仅使用水做为消防手段不能达到扑救火灾的目的,甚至还会带来更大的损失。
应根据可燃物的物理、化学性质,采用不同的灭火方法和手段,才能达到预期的目的。
干粉灭火系统卤代烷灭火系统二氧化碳灭火系统泡沫灭火系统 蒸汽灭火系统 烟雾灭火系统 固定消防水炮灭火系统原理以干粉作为灭火剂的灭火系统称为干粉灭火系统。
干粉灭火剂是一种干燥的、易于流动的细微粉末,平时贮存于干粉灭火器或干粉灭火设备中,灭火时靠加压气体(二氧化碳或氮气)的压力将干粉从喷嘴射出,形成一股携夹着加压气体的雾状粉流射向燃烧物。
历时短、效率高、绝缘好、灭火后损失小、不怕冻、不用水、可采期储存等。
优点:扑救燃烧过程能释放氧气或提供氧源化合物的火灾;燃烧过程中具有阴火的火灾;精密仪器、精密电气设备、电子计算机等场所发生的火灾。
适用范围 易燃、可燃液体燃料或可熔化固体的火灾; 可燃气体或液体因压力喷射而形成的火灾; 室内外变压器、油浸开关等电气设备火灾; 木材、造纸、印刷、棉纺、胶带等明火燃烧的火灾; 钾、钠、镁、铝镁合金、钛、铝钛合金、锆、锂等金属发生的火灾。
不 适 用 于干粉有普通型干粉(BC类)、多用途干粉(ABC类)和金属专用灭火剂(D类火灾专用干粉)。
BC类干粉根据其制造基料的不同有钠盐、钾盐、氨基干粉之分。
这类干粉适用于扑救易燃、可燃液体如汽油、润滑油等火灾,也可用于扑救可燃气体(液化气、乙炔气等)和带电设备的火灾。
ABC类干粉按其组成的基料有磷酸盐、硫酸铵与磷酸铵混合物和聚磷酸铵之分。
这类干粉适用于扑救易燃液体、可燃气体、带电设备和一般固体物质如木材、棉、麻、竹等形成的火灾。
D类火灾专用灭火剂,当其投加到某些燃烧金属时,可与金属表层发生反应而形成熔层;而与周围空气隔绝,使金属燃烧窒熄。
干粉灭火系统按其安装方式有固定式、半固定式之分。

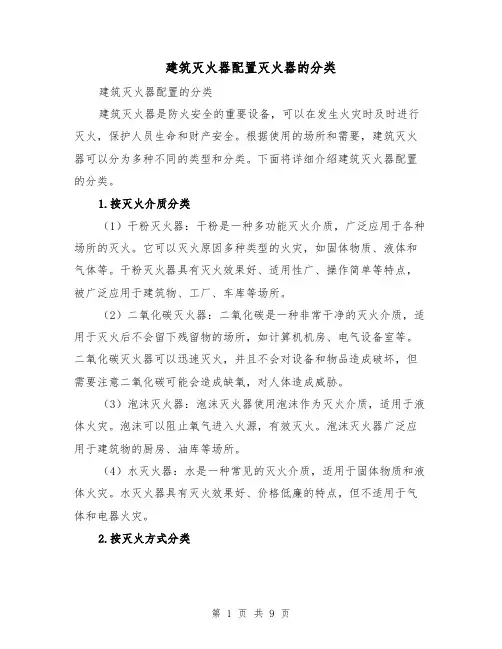

建筑灭火器配置灭火器的分类建筑灭火器配置的分类建筑灭火器是防火安全的重要设备,可以在发生火灾时及时进行灭火,保护人员生命和财产安全。
根据使用的场所和需要,建筑灭火器可以分为多种不同的类型和分类。
下面将详细介绍建筑灭火器配置的分类。
1.按灭火介质分类(1)干粉灭火器:干粉是一种多功能灭火介质,广泛应用于各种场所的灭火。
它可以灭火原因多种类型的火灾,如固体物质、液体和气体等。
干粉灭火器具有灭火效果好、适用性广、操作简单等特点,被广泛应用于建筑物、工厂、车库等场所。
(2)二氧化碳灭火器:二氧化碳是一种非常干净的灭火介质,适用于灭火后不会留下残留物的场所,如计算机机房、电气设备室等。
二氧化碳灭火器可以迅速灭火,并且不会对设备和物品造成破坏,但需要注意二氧化碳可能会造成缺氧,对人体造成威胁。
(3)泡沫灭火器:泡沫灭火器使用泡沫作为灭火介质,适用于液体火灾。
泡沫可以阻止氧气进入火源,有效灭火。
泡沫灭火器广泛应用于建筑物的厨房、油库等场所。
(4)水灭火器:水是一种常见的灭火介质,适用于固体物质和液体火灾。
水灭火器具有灭火效果好、价格低廉的特点,但不适用于气体和电器火灾。
2.按灭火方式分类(1)便携式灭火器:便携式灭火器是最常见的灭火器类型,可以手持使用。
便携式灭火器便于携带和操作,适用于各种建筑物和场所,如公共场所、办公室、工厂等。
(2)车载灭火器:车载灭火器是专门为车辆配置的灭火器,具有便携性和适应性强的特点。
车载灭火器通常被安装在汽车、卡车、公共交通工具等车辆上,以应对车辆起火的紧急情况。
(3)固定式灭火系统:固定式灭火系统是安装在建筑物内部的永久性灭火系统。
固定式灭火系统可以自动探测火灾并进行灭火,适用于需要24小时防火保护的场所,如计算机机房、电器设备室。
(4)自动灭火器:自动灭火器是一种特殊类型的灭火器,可以根据火灾的情况自动启动。
自动灭火器通常与火灾探测器、报警系统等设备配合使用,能够在火灾发生时及时进行灭火,减少人工干预的需要。

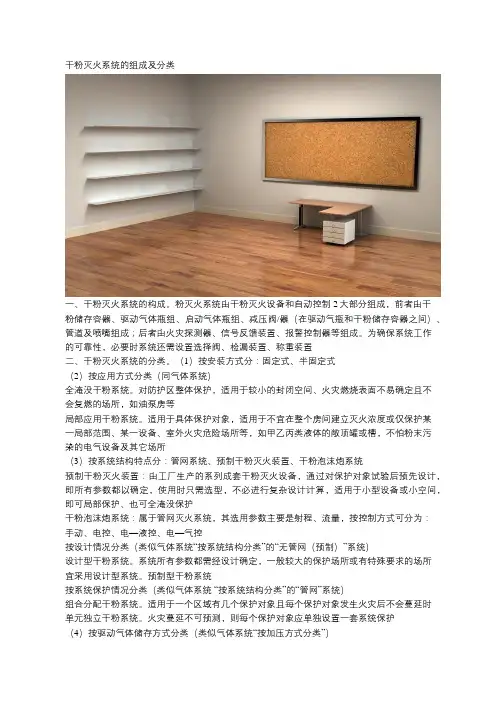

干粉灭火系统的组成及分类一、干粉灭火系统的构成。
粉灭火系统由干粉灭火设备和自动控制2大部分组成,前者由干粉储存容器、驱动气体瓶组、启动气体瓶组、减压阀/器(在驱动气瓶和干粉储存容器之间)、管道及喷嘴组成;后者由火灾探测器、信号反馈装置、报警控制器等组成。
为确保系统工作的可靠性,必要时系统还需设置选择阀、检漏装置、称重装置二、干粉灭火系统的分类。
(1)按安装方式分:固定式、半固定式(2)按应用方式分类(同气体系统)全淹没干粉系统。
对防护区整体保护,适用于较小的封闭空间、火灾燃烧表面不易确定且不会复燃的场所,如油泵房等局部应用干粉系统。
适用于具体保护对象,适用于不宜在整个房间建立灭火浓度或仅保护某一局部范围、某一设备、室外火灾危险场所等,如甲乙丙类液体的敞顶罐或槽,不怕粉末污染的电气设备及其它场所(3)按系统结构特点分:管网系统、预制干粉灭火装置、干粉泡沫炮系统预制干粉灭火装置:由工厂生产的系列成套干粉灭火设备,通过对保护对象试验后预先设计,即所有参数都以确定,使用时只需选型,不必进行复杂设计计算,适用于小型设备或小空间,即可局部保护、也可全淹没保护干粉泡沫炮系统:属于管网灭火系统,其选用参数主要是射程、流量,按控制方式可分为:手动、电控、电—液控、电—气控按设计情况分类(类似气体系统“按系统结构分类”的“无管网(预制)”系统)设计型干粉系统。
系统所有参数都需经设计确定,一般较大的保护场所或有特殊要求的场所宜采用设计型系统。
预制型干粉系统按系统保护情况分类(类似气体系统“按系统结构分类”的“管网”系统)组合分配干粉系统。
适用于一个区域有几个保护对象且每个保护对象发生火灾后不会蔓延时单元独立干粉系统。
火灾蔓延不可预测,则每个保护对象应单独设置一套系统保护(4)按驱动气体储存方式分类(类似气体系统“按加压方式分类”)储气(瓶)式干粉系统(类似气体系统“外储压式”)由干粉灭火设备和自动报警/控制部分2大部分组成,前者由干粉储存容器、驱动气体瓶组、启动气体瓶组、减压阀/器(在驱动气瓶和干粉储存容器之间)、管道及喷嘴组成;后者由火灾探测器、信号反馈装置、报警控制器等组成。
固定消防炮灭火系统
一、固定消防炮灭火系统
固定消防炮灭火系统是指由固定消防炮和相应配置的系统组件组成的固定灭火系统。
1.消防炮系统按喷射介质可分为水炮系统、泡沫炮系统和干粉炮系统。
1)水炮系统
喷射水灭火剂的固定消防炮系统,主要由水源、消防泵组、管道、阀门、水炮、动力源和控制装置等组成。
2)泡沫炮系统
喷射泡沫灭火剂的固定消防炮系统,主要由水源、泡沫液灌、消防泵组、泡沫比例混合装置、管道、阀门、泡沫炮、动力源和控制装置等组成。
3)干粉炮系统
喷射干粉灭火剂的固定消防炮系统,主要由干粉灌、氮气瓶组、管道、阀门、干粉炮、动力源和控制装置等组成。
2.消防炮系统按控制形式可分为远控消防炮系统和手动消防炮系统。
二、固定消防炮灭火系统的选择
1.系统选用的灭火剂应和保护对象相适用,并应符合下列规定。
1)泡沫炮系统适用于甲、乙、丙类液体,固体可燃物火灾场所;
2)干粉炮系统适用于液化石油气、天然气等可燃气体火灾场所;
3)水炮系统适用于一般固体可燃物火灾场所;
4)水炮系统和泡沫炮系统不得用于扑救遇水发生化学反应而引起燃烧、爆炸等物质的火灾。
2.设置在下列场所的固定消防炮灭火系统宜选用远控炮系统。
1)有爆炸危险性的场所;
2)有大量有毒气体产生的场所;
3)燃烧猛烈,产生强烈辐射热的场所;
4)火灾面积蔓延面积较大,且损失严重的场所;
5)高度超过8m,且火灾危险性较大的室内场所;
6)发生火灾时,灭火人员难以及时接近或撤离固定消防炮位的场所。
第三篇消防设施安装、检测与维护管理第八章干粉灭火系统综合练习与答案一、单选题1、干粉灭火系统主要由干粉储存装置.输送管道和()等组成。
A.储气瓶组B.泵组C.制冷系统D.喷头【参考答案】:D【试题解析】:本题考查的是系统构成。
干粉灭火系统由干粉储存装置、输送管道和喷头等组成。
2、下列类型中.属于干粉灭火系统按系统结构特点分类的是()A.管网干粉灭火系统B.储压型干粉灭火系统C.储气瓶型干粉灭火系统D.固定式干粉灭火系统【参考答案】:A【试题解析】:干粉灭火系统按照系统结构特点可分为管网干粉灭火系统、预制干粉灭火装置和干粉炮灭火系统。
3、对干粉灭火系统进行周期性检查维护管理,下列检查项目中不属于年度功能检测项目的是()。
A.模拟干粉喷放功能检测B.气瓶和干粉储罐充装量C.备用瓶组切功能检测D.模拟手动启动/紧急停止功能检测【参考答案】:B【试题解析】:年度功能检测项目:(1)模拟干粉喷放功能检测;(2)模拟自动启动功能检测;(3)模拟手动启动/紧急停止功能检测;(5)备用瓶组切功能检测。
4、关于干粉输送管道的安装,下列说法错误的是()。
A.采用螺纹连接时,安装后的螺纹根部有2~3扣外露螺纹B.采用法兰连接时,拧紧后凸出螺母确保有不少于2扣外露螺纹C.经过防腐处理的无缝钢管,与选择阀等个别连接部位需采用法兰焊接连接时,要对被焊接损坏的防腐层进行二次防腐处理D.管道穿过墙壁.楼板处需安装套管,套管公称直径比管道公称直径大1级以上【参考答案】:D【试题解析】:干粉输送管道安装时应注意以下几点:①采用螺纹连接时,管材采用机械切割;螺纹不得有缺纹和断纹等现象;螺纹连接的密封材料均匀附着在管道的螺纹部分,拧紧螺纹时避免将填料挤入管道内;安装后的螺纹根部有2~3扣外露螺纹:连接处外部清理干净并做防腐处理。
②采用法兰连接时,衬垫不能凸入管内,其外边缘宜接近螺栓孔,不能放双垫或偏垫。
拧紧后,凸出螺母的长度不能大于螺杆直径的1/2,确保有不少于2扣外露螺纹。
干粉灭火系统pptCATALOGUE目录•干粉灭火系统概述•干粉灭火系统的组成与分类•干粉灭火系统的设计原则与步骤•干粉灭火系统的安装与维护•干粉灭火系统的应用实例•干粉灭火系统的发展趋势与未来展望01干粉灭火系统概述干粉灭火系统是以干粉灭火剂为基本灭火剂,通过一系列设备组成,实现灭火功能的灭火系统。
干粉灭火剂是由具有灭火效能的无机盐类和添加剂经干燥、粉碎混和制成的一种微细固体粉末。
1 2 3干粉灭火系统适用于扑救石油及其产品、可燃气体、易燃液体及电器设备的初起火灾。
适用范围广干粉灭火剂具有较高的表面活性和良好的冷却作用,可以快速扑灭火焰。
灭火效率高干粉灭火剂能够覆盖燃烧物表面,使燃烧物与空气隔离,从而有效防止复燃。
防止复燃干粉灭火系统的应用范围石油化工、电力、有色金属、钢铁、纺织等工业领域中的消防设施。
工业领域公共场所消防车移动式灭火器材博物馆、图书馆、商场、车站、机场等公共场所的消防设施。
消防车配备干粉灭火系统,用于扑灭各种火灾。
移动式灭火器材可以随时随地使用,适用于各种场所和环境。
02干粉灭火系统的组成与分类主要灭火剂,由具有灭火效能的无机盐制成,通过化学反应来抑制火焰的燃烧。
干粉灭火剂启动干粉灭火剂的装置,通常使用氮气或二氧化碳作为动力源。
气体启动装置将干粉灭火剂均匀地喷洒到火源上,通常采用扇形喷嘴或直流喷嘴。
喷嘴连接气体启动装置和喷嘴的管道和连接件,确保干粉灭火剂能够顺利到达喷嘴。
管道和连接件按使用场所分干粉灭火系统可分为普通型和加强型。
普通型适用于一般场所的灭火,加强型则适用于更为严格的场所,如高温、高湿、强电磁场等。
按安装方式分干粉灭火系统可分为固定式和移动式。
固定式干粉灭火系统通常安装在固定的保护区内,而移动式干粉灭火系统则可以移动,适用于不同的场所。
按工作压力分干粉灭火系统可分为常压型和高压型。
常压型工作压力较低,使用较为普遍,而高压型工作压力较高,适用于一些特殊场所。
干粉灭火系统的主要设备储存干粉灭火剂的容器,通常采用不锈钢或铝合金制成。
船舶固定式灭火系统检验周期与检验项目一.火灾探测系统年度检验(每年)1.测试所有火灾探测系统和用于自动释放灭火系统的火灾探测系统,以确保其正常运行;2.目测检查所有可接近的检测器是否有篡改、干扰、阻塞等,使所有探测器在一年内检查完毕;3.测试应急电源切换。
二.固定气体灭火系统年度检验(每年)1.目测检查所有可接触部件的状态是否良好;2.从外部检查所有高压钢瓶是否有损坏或腐蚀的迹象;3.检查所有储存容器的水压试验日期;4.对所有固定系统声光报警器进行功能测试;5.检查所有控制/分段阀是否在正确的位置;6.检查所有启动释放管和释放管路的连接是否紧密;7.根据制造商的建议检查所有柔性软管;8.测试所有燃油切断控制装置是否正常运行;9.应在目视上检查受保护空间的边界,以确定没有对围护结构进行任何修改,造成无法关闭的开口,使系统失效;10.如果钢瓶安装在受保护空间内,则检查受保护空间内的双释放控制线的完整性,并检查释放箱里的启动瓶压力(如适用)。
两年度检验(每两年)1所有高压钢瓶和启动钢瓶均应称量,以确定每个钢瓶内的灭火剂超过标准的95%。
含量少于95%的钢瓶应加满;2通过排放管道吹干压缩空气或氮气,或以其他方式确认管道和喷嘴没有任何障碍物。
如需要也可拆除喷嘴(吹通)(香港、新加坡、利比里亚船旗国要求每年进行管路吹通)五年度检验(每五年)1.所有阀件内部检测2.管路密性检查十年度检验(每十年)1.对10%的钢瓶和启动瓶进行水压试验和内部检查。
如果一个或多个钢瓶发生缺陷,应对船上50%的钢瓶进行测试。
如果进一步有钢瓶发生缺陷,所有钢瓶都应进行测试;2.柔性软管应按制造商建议的间隔更换,且不应超过每10年更换一次;3.如获主管当局许可,可对哈龙钢瓶进行目视检查和无损检测,以代替水压试验。
4.利比里亚船旗国政府要求,如在航船气瓶在超过10年且在20年内没有进行水压,则最迟在下一年度检验或中期要进行50%气瓶的水压试验。
固定式干粉灭火系统一、系统简介本系统有100、150、200、300、500、750、1000、1500、2000、3000Kg等规格。
系统组成分为自动式(设有手动启动)和手动式,自动式主要适用于带喷嘴的管网式布置系统,手动式主要适用于设置干粉枪、干粉炮的系统。
两种方式可以混合使用。
1、使用特点1) 干粉灭火系统使用干粉作为灭火剂,具有灭火效率高,灭火速度快等特点。
2) 可扑灭带电设备火灾。
3) 无毒。
2、适用范围固定式干粉灭火系统主要适用于扑救下列物质、设备与场所的火灾:1) 易燃或可燃液体的火灾。
例如液体燃料罐、油罐、淬火油槽、洗涤油槽、浸渍槽、涂料反应釜、涂漆生产流水线、飞机库、汽车停车场、锅炉房、加油站、油泵房、液化气站、危险品仓库和萘库等的火灾。
2) 伴有压力喷出的易燃液体或气体设施的火灾。
如油槽车的火灾,输油、输气管线的火灾,天然气井火灾,反应塔、换热器、煤气站、石油气灌充站的火灾等。
3) 印刷厂、造纸厂干燥炉、粘接胶带制造厂、棉纺厂等的火灾。
4) 电气设备如变压器、油浸开关、变压器油箱等引起的火灾。
5) 塑料、橡胶材料的火灾。
3、系统组成及工作原理1)系统组成a、自动式系统见上图,系统由两部分组成,即干粉灭火设备部分和自动控制部分组成。
前者由干粉罐、动力气瓶、减压阀、过滤器、启动瓶、阀门、输粉管、喷嘴等构成;后者由火灾探测器、报警器、控制箱、信号反馈装置等组成。
b、手动式系统见上图,系统保留自动启动方式,由启动瓶、动力气瓶、过滤器、减压阀、干粉罐、各种控制阀、输粉管、干粉枪、干粉炮等部件构成。
2)工作原理:当保护对象着火后,自动或手动启动电磁阀,启动瓶打开,启动瓶中的气体开启动力瓶容器阀,打开动力瓶,动力瓶中的高压气体进入集流管、过滤器、减压阀减压至规定的压力后,通过单向阀、进气阀进入干粉罐内,使罐内的干粉灭火剂发生剧烈搅动,并被疏松,当干粉罐内的气压达到工作压力时,打开出粉装置(干粉枪、干粉炮或管网喷嘴),干粉灭火剂和动力气以一定的气粉混合比流向出粉装置,喷向保护对象,实现灭火。
4、型号及主要技术参数5、系统控制与操作1)自动控制系统a、自动启动控制:将报警灭火控制盘上控制方式选择键拨到“自动”位置时,灭火系统处于自动控制状态。
当防护对象发生火情时,火灾探测器发出火灾信号,报警灭火控制盘即发出声、光报警信号,同时发出联运指令,关闭联运设备,经过一段延时时间,发出灭火指令,打开电磁阀,继而打开启动瓶瓶头阀,释放启动气体,启动气体打开容器阀,释放高压氮气,高压氮气经过过滤、减压进入干粉罐,气粉充分混合并达到定压动作膜片动作压力时,膜片爆破,气粉两相流经管道、喷嘴迅速喷出,实施灭火。
b、电气手动启动控制:将报警灭火控制盘上控制方式选择键拨到“手动”位置时,灭火系统处于手动控制状态。
当防护对象发生火情时,可按下手动控制盒或控制盘上启动按钮即可按规定程序启动灭火系统释放灭火剂,实施灭火。
c、机械应急启动操作:当防护对象发生火情时,控制盘不能发出相应灭火指令时应通知有关人员撤离现场,关闭联运设备,然后拨出相应启动瓶瓶头阀上的安全销,拍击手动头即可打开启动瓶瓶头阀,释放启动气体,打开容器阀,启动系统实施灭火。
如果遇上启动瓶充换气而不能工作,可直接拔下容器阀安全销,转动手柄打开相应的容器阀,启动系统实施灭火。
d、当发出火灾警报,在延时时间内发现有异常情况,不需启动灭火系统进行灭火时,可按下手动控制盒上的紧急停止按钮,即可阻止控制盘灭火指令的发出。
2)手动控制系统当防护对象发生火情时,通知有关人员撤离现场,关闭设备,然后拨出相应启动瓶瓶头阀上的安全销,拍击手动头即可打开启动瓶瓶头阀,释放启动气体,启动系统进行充压。
如果遇上启动瓶充换气而不能工作,可直接拔下容器阀安全销,转动手柄打开相应的容器阀,启动系统进行充压。
然后在充压时间内打开干粉炮和干粉枪阀门,实施灭火。
6、外形尺寸(主要几种型号)二、系统主要零部件结构参数1、干粉罐原理及用途:干粉贮罐平时密封储存干粉灭火剂。
工作时,高压氮气从进气口进入罐内,使罐内的干粉灭火剂发生剧烈的搅动,并被疏松。
当干粉罐内的气压达到工作压力时,打开出粉管上的阀门(定压动作膜片),干粉灭火剂被气体从出粉管喷出,形成具有一定气粉混合比的粉气流,由固定喷嘴喷向保护区,实现灭火。
结构特点:干粉贮罐的结构按照压力容器的要求进行设计计算、加工、检验,材料也选用压力容器专用板材。
其形状为两端是椭圆封头的圆柱形容器。
应用要求:当系统实现灭火后,应打开干粉贮罐上的放余气阀,放掉罐内余气,然后清扫干粉罐内余粉并重新填充ABC类干粉灭火剂。
因潮湿对干粉的长期储存有一定的影响,所以填充干粉灭火剂时应尽量避免在下雨天、阴天或湿度大的场所装填。
2、动力瓶有40L、70L、80L、90L、120L等多种规格可供选用。
各规格参数见下表:作用原理:瓶内贮存压力为13~15MPa。
系统启动时,启动气体打开瓶头阀阀门,瓶内高压气体迅速从阀门排出,进入过滤器、减压阀、单向阀,最后进入干粉罐。
结构特点:瓶体采用钢质无缝气瓶,瓶内作防腐蚀处理;应用要求:定期检查瓶内压力,若其压力低于在当时环境温度下所规定的最低压力值,应对其压力进行补充(详见维护管理)。
3、动力瓶瓶头阀(容器阀):用途:安装在动力瓶口上,具有封存、释放、加注、压力显示、安全泄压等功能。
有手动和自动启动两种启动方式。
其性能规格见下表:作用原理:系统启动时,启动气体从Rc1/8接头处进入瓶头阀,瓶头阀启动;当自动启动不能启动时,可采取手动启动:依次拨掉铅封、保险销,然后向上转动手柄,瓶头阀启动。
4、启动瓶有4L、6L规格可供选用。
作用原理:瓶内贮存压力为6MPa。
当保护区有火灾发生时,探测器探测到信号,并把信号传输给电磁阀,阀门被打开,瓶内气体迅速排出,进入动力瓶进气孔,使动力瓶动作。
结构特点:瓶体采用钢质无缝气瓶,瓶内作防腐蚀处理;应用要求:定期检查瓶内压力,若其压力低于6MPa,应对其压力进行补充至6MPa(详见维护管理)。
5、启动瓶瓶头阀(电磁阀)其性能规格见下表:6、喷嘴材料选用黄铜,表面镀铬。
喷粉率>5kg/s。
保护半径3m,布置高度(距保护对象)3m。
三、安装系统的安装、调试应由专门从事干粉灭火系统安装的消防工程公司按照国家标准进行。
安装、调试人员必须掌握本系统及各部件的基本结构、工作原理、性能特点、动作程序和应用要求。
1、设备的安装:1) 干粉灭火设备要安装在靠近保护对象的地点,但不能与保护对象安装在一起,要有一定的防火间距;如果保护对象为可燃液体或气体贮罐,要安装在罐区的防火堤之外。
设备的主要部分要安装在专用的房间内,也可以安装在厂房内,但要注意与其他装置分开设置。
2) 干粉灭火设备要设在干燥的地方,避免设在潮湿或高温地点。
3) 安装地点要便于操作,不要与其他操作区设在一起。
如设在经常有人通过的地方,则必须另加防护措施。
对设备的基础设有特殊要求,只要根据设备的大小,做普通水泥基础即可。
2、管道的安装1) 干粉输送管道应尽量减少使用弯头,过梁或柱时采取预先留孔穿套管直接穿过。
使用弯头时,其曲率半径不得小于管径的3倍;使用弯头和三通接头时,则弯头和三通接头之间应设计一段长度大于20倍管径的直管。
2) 干粉管道宜采用法兰连接或焊接。
接头处应平滑,不得有缝隙或焊瘤。
3) 管道分岔时,不允许在主管侧面分出一根口径不同的支管。
管道分支应按照一根总管分成两根直径相同的干管,干管再分成两根直径相同的支管,以此类推。
4) 干粉管道应做适当的固定。
其管道支撑间距按下表的规定选定。
干粉管道支撑表5) 干粉管道在安装时,要保持内部清洁,不允许油、水、泥砂、棉纱等杂物遗留管中。
6) 管道安装时有一定的坡度,在低处要设排水阀。
7) 在安装喷嘴前,全部管道必须用干净的压缩空气吹扫清洁。
8) 干粉系统气体管道也必须加以固定,尽量减少设置管道弯头,以减少管路阻力损失。
施工时要注意保持管内的清洁,不允许有任何的遗留物。
9) 设置在有爆炸危险的可燃气体、蒸气或粉尘场所内的管网,应设防静电接地装置。
四、维护与保养1、在干粉灭火设备存放地点要设详细的操作说明,工作人员必须严格遵守操作规程,对各部件及连接要每年检查一次,确保处于良好工作状态。
2、气瓶要定期检查,测定气体压力是否在规定的范围内,低于规定的数值时,要找出漏气原因,立即更换或修复,并充填压力至规定压力。
3、要检查喷嘴的位置和方向是否正确,喷嘴上有无积存污物,对于加密封措施的喷嘴,要检查密封是否完好。
4、要检查阀门、减压阀、探测器、压力表等部件是否都处于正常的工作状态。
5、干粉灭火剂应每隔2~3年进行开罐取样检查,把样品送往专业单位检测,如不符合性能标准的要求,要立即更换干粉灭火剂。
另每年进行一次干粉常规检查,看有无受潮结块现象,若有受潮结块现象,应立即更换。
6、换装干粉时应在干燥晴天进行,且严格按照规定的品种和数量换装,一次装完,立即密封。
7、每次灭火后,应彻底将管道中残留余粉吹扫干净,并按要求重新装填干粉灭火剂,重新灌装动力氮气、启动氮气。
对一次性使用膜片重新换装,换装的新膜片由我厂提供,并按市场售价收费。
五、附注1、用户在使用我厂生产的固定式干粉灭火系统产品过程中,有关设备构造、工作原理、操作管理及维护等问题,我厂竭诚为其提供培训指导。
2、本产品质保期为一年,凡在质保期内发生的质量问题(不包括用户使用或维护不当造成的事故损坏),我厂均及时免费予以维修或更换相应零部件。
如因用户使用不当造成的事故损坏,我厂仍予以维修或更换相应零部件,达到用户满意为止。
