土工格栅施工方案1. 引言土工格栅是一种用于土地加固、护坡、护岸和过滤等工程的重要材料。
在土木工程领域广泛应用。
本文将介绍土工格栅施工方案,包括施工前准备、材料准备、施工步骤等内容。
2. 施工前准备在施工土工格栅之前,需要进行以下准备工作:•勘测:根据工程需要,对施工现场进行勘测,并制定详细的施工方案。
•设计:根据勘测结果和工程需求,进行土工格栅的设计,并确定施工的规模和材料需求。
•准备材料:根据设计要求,采购所需的土工格栅材料,并进行检查和验收。
3. 材料准备土工格栅的主要材料包括:•高分子聚合物:具有良好的抗拉强度和耐腐蚀性能,用于制造土工格栅的主体结构。
•过滤材料:用于填充土工格栅中的空隙,起到过滤和排水的作用。
•进口钢丝:用于加固土工格栅的承载能力。
施工前需要对这些材料进行检查,确保其质量达到设计要求,并做好相应的标记和分类。
4. 施工步骤4.1 清理施工区域在施工过程中,首先需要将施工区域进行清理。
清理包括清除杂物、平整地表和确保施工区域的安全。
4.2 栅格铺设栅格铺设是整个施工过程的关键步骤。
具体步骤如下:1.根据设计要求,将土工格栅按照规模和布置方式进行分类和拼接。
2.将土工格栅依次铺设在施工区域,确保格栅之间的间距和排列方式符合设计要求。
3.使用绳子或其他工具固定土工格栅的位置,防止其在施工过程中移动。
4.3 承载加固土工格栅通常需要进行承载加固,以增强其结构的稳定性和承载能力。
具体步骤如下:1.在土工格栅的顶部和底部加固钢丝,使用工具将钢丝紧固在格栅的两侧。
2.按照设计要求增加承载钢丝的数量和密度,以确保土工格栅的承载能力符合要求。
4.4 消防措施在施工过程中,需要注意消防安全。
具体措施如下:1.使用防火材料保护土工格栅的周围,防止火灾发生。
2.安装灭火器和喷水设备,以备不时之需。
3.做好周边环境的消防安全工作,确保施工现场的安全。
5. 施工结束施工结束后,需要进行验收和清理工作。
土工格栅施工技术方案一、方案概述土工格栅是一种由高强度的聚丙烯或聚酯纤维编织而成的网状结构材料,具有较高的抗拉强度和抗压性能。
土工格栅在土地改良、公路建设、水利工程等领域有广泛的应用。
本方案旨在介绍土工格栅施工技术方案,确保施工质量,提高项目的持久性和稳定性。
二、施工工艺流程1.前期准备工作-对施工现场进行勘测和测量,确定土工格栅的位置和尺寸。
-清理施工现场,确保无障碍物,并进行必要的地面平整。
-检查土地基础状况,确保基础稳定。
2.格栅安装-根据设计要求,将土工格栅铺设在施工现场上,根据需要裁剪和连接,确保土工格栅的完整性。
-使用扎根材料,如长钉或U型钉,固定土工格栅的周边,确保其不会移动。
3.监测和调整-安装水平仪或测量工具,对土工格栅的水平性进行监测和调整。
-当发现土工格栅有明显的倾斜或错位时,及时采取纠正措施。
4.固结填充物-在土工格栅内部填充固结填充物,如压实土、砾石、碎石等。
-确保填充物能够与土工格栅充分结合,提高整体强度。
5.整体密封-对填充物进行充分压实和加固,使其达到设计要求的密度和强度。
-在填充物表面涂布适当的防腐材料,以防止水侵蚀和化学腐蚀。
6.施工完工-整理施工现场,清理掉多余的杂物和垃圾。
-进行施工记录和整体验收,确保施工质量符合设计要求。
三、施工注意事项1.进行施工前,必须对土地基础状况进行勘测和评估,确保基础稳定。
2.在安装土工格栅时,应避免使用尖锐工具划伤或损坏土工格栅。
3.安装土工格栅时,应注意格栅的方向和位置,确保其能够承受预期的荷载。
4.在填充填充物时,应进行充分的压实和加固,以提高整体强度。
5.填充物表面涂布防腐材料时应注意均匀和完整,确保有效防止水侵蚀和化学腐蚀。
6.严禁在填充物上进行过度交通和载荷操作,以免损坏土工格栅。
7.施工完成后应进行整体验收和记录,确保施工质量符合设计要求。
四、安全措施1.工地施工人员必须佩戴符合要求的安全帽、安全鞋和防护手套。
2.施工现场应设置明显的警示标志,禁止闲人靠近。
3.土工格栅当地基土有其它处治措施(如设置片石排水沟、强夯置换等)时, 则需完成这些处治后再进行土工格栅的施工。
纵向填挖交界处理、陡坡路堤分别沿路基纵、横向按设计拟定的位置铺设土工格栅(1)土工格栅材料土工格栅材料要求——土工格栅采用TGDG50型单向土工格栅, 抗拉强度不小于50KN, 延伸率不大于5%, 网眼尺寸大于或等于25.4mm。
检测结果见土工格栅试验报告。
(2)施工工艺1)、在路基基底宽度范围内, 清除软基上的杂物, 平整碾压, 不得有片、块石等坚硬突出物, 压实度应满足规定的要求, 边部设排水沟, 及时排出积水。
2)、在地基上将士工格栅展开, 铺平、保证荷载施加后处于良好受力状态, 接缝纵向重叠宽度不小于20厘米, 横向重叠宽度不小于30厘米, 格栅铺设时应注意格栅之间的连接。
接缝采用φ8钢筋作成U型(55×6)钉连接, U型钉间距200厘米。
在受力方向连接处的强度不得低于材料设计抗拉强度。
由于格栅扭曲、皱褶、重叠, 不利于发挥作用, 因此铺设时应用手拉直, 使其平顺均匀, 铺好的格栅每隔1.5~2.0m用钩头钉固定于填筑表面。
3)、土工格栅宽出路基边缘, 采用自锚式, 填土碾压后回折反包1m, 反包填料的厚度为30厘米, 以保证整体受力, 增大接触面。
4)、土工格栅铺设后, 应及时(48h内)填筑填料。
在每一层填筑施工时, 高填路堤应按“先两边后中间”的原则对称进行;陡坡路堤则应按“先外后内”的原则进行。
绝不允许填料直接卸在未摊铺平顺的格栅上, 卸料高度≯1m。
一切车辆、施工机械不得直接在铺好的格栅上行走。
铺填料, 填料不得含有有机质、较大粘土块和其他有害物质。
填料摊铺采用前置式装载机, 一切车辆和施工机械, 只允许沿路线轴线方向行驶, 填料不准直接卸在土工格栅上面, 必须卸在已碾压的路基表面上, 料如较为干燥时, 适量洒水, 碾压一次合格, 避免返工。
反卷格栅, 在第一层填料达到预定厚度并经碾压到设计压实度后, 将格栅反卷回包2m绑扎于上第二层格栅上, 并人工修整锚固, 在反卷端外侧培土1.0m, 以保护格栅, 防止人为破坏。
公路工程土工合成材料土工格栅第5部分第5部分:土工格栅的施工方法土工格栅是一种重要的土工合成材料,广泛应用于公路工程中。
在进行土工格栅的施工时,需要遵循一定的方法和步骤,以确保施工质量和效果。
本文将介绍土工格栅的施工方法。
1. 施工前准备在开始土工格栅的施工前,需要进行一些准备工作。
首先,需要清理施工现场,清除杂物和不平整的地表。
其次,要进行土壤的探测和测试,以了解土壤的性质和承载能力。
根据土壤测试结果,确定土工格栅的规格和型号。
最后,准备好所需的施工工具和材料,如挖掘机、压路机、土工格栅等。
2. 基底处理土工格栅的施工需要在坚实的基底上进行。
因此,在进行土工格栅的铺设前,需要对基底进行处理。
首先,清理基底表面的杂物和积水。
然后,进行挖掘和填筑工作,使基底达到规定的高度和坡度。
最后,使用压路机对基底进行加固,提高基底的承载能力。
3. 土工格栅的铺设土工格栅的铺设是整个施工过程中最关键的环节。
首先,根据设计要求和现场实际情况,确定土工格栅的铺设位置和方向。
然后,将土工格栅逐段铺设在基底上,确保格栅与基底紧密贴合,无明显的皱褶和松动。
在铺设过程中,可以根据需要进行切割和连接,以适应不同的施工要求。
最后,使用重型滚筒或振动板对土工格栅进行压实,使其与基底紧密结合。
4. 土工格栅的固定为了确保土工格栅的稳定性和牢固性,需要对其进行固定。
常用的固定方法包括地钉固定和钢丝固定。
地钉固定是在土工格栅两侧挖坑,将地钉固定在地下,然后用钢丝将地钉与土工格栅连接。
钢丝固定是在土工格栅上方预留孔洞,通过孔洞穿过钢丝,将其固定在地下。
固定时,需要确保地钉或钢丝与土工格栅之间的连接牢固可靠。
5. 填土与压实土工格栅的铺设完成后,需要进行填土和压实工作。
填土时,应根据设计要求和施工实际情况,选择合适的填土材料,并按照规定的层厚进行填充。
填土过程中,要注意避免过度振实和过度压实,以免对土工格栅造成损坏。
填土完成后,使用振动板或重型滚筒对填土层进行压实,提高填土的密实度和承载能力。
三、施工方法1、土工格栅工作机理:土工格栅的抗拉强度大,可增加路堤的稳定性;格栅网眼的存在制约了土的横向移动,形成了良好的嵌锁作用,使土体具有较好的整体抗剪能力;土工格栅有一定的刚度使上面的负荷得到扩散,提高了地基的承载力.2、土工格栅的要求:土工格栅采用双向拉伸(GSL)土工格栅,极限抗拉强度不小于80KN/m,断裂延伸率≤5%;土工格栅网孔尺寸为30mm×40mm,肋条截面为矩形.3、铺设准备工作:地基处理:首先对下层进行整平、碾压,要求平整度不大于15㎜,压实度达到设计要求,表面严禁有碎石、块石等坚硬凸出物.如路堤有其他配套处置措施(普夯、冲击碾压等),则需完成这些措施并整平压实后再进行土工隔栅施工.铺设环境:室外气温5℃以上,风力4级以下,无雨、雪.(环境或特殊要求除外).4、土工格栅的铺设、底层土工格栅铺设用竹桩(或木桩)标示出土工格栅铺设的范围,然后进行铺设.铺设要求:土工格栅平整、顺直;隔栅的纵横向接缝可采用尼龙绳或涤纶先缝接或U型钉连接使隔栅连成整体,隔栅相互搭接不小于20cm.土工格栅铺设完成后,应及时(48小时内)进行路基填土.每层填筑应按“先两边,后中间”的原则对此填筑,严禁先填中部.填料不允许直接卸在土工隔栅上,必须卸在摊铺完毕的土面上.一切机械不得直接在铺好的土工隔栅上行走.、上层土工格栅铺设土方填筑碾压合格后,铺设上层土工格栅,铺设要求及连接方式与底层土工格栅铺设要求相同,只是宽度应与填土层顶宽一致.上层土工格栅铺设完成后,应尽快在其上再填筑一层土,以防被破坏或丢失.该层土方严格按照路基土方填筑厚度和碾压要求进行填筑,松铺厚度不应超过30cm,施工工艺、施工方法按路基土方填筑方案进行施工.、质量要求6、施工注意事项、应使格栅最大强度方向与受最大应力方向一致.、应尽量避免重车直接在铺好的土工格栅上行驶.、尽量减少土工格栅的切割量和缝合量,避免浪费.、寒冷季节施工时,土工格栅变硬,易割手擦膝,要注意安全.土工格栅施工工艺流程:检测、清理下承层→人工铺设土工格栅→搭接、绑扎、固定→摊铺上层路基土→碾压→检测.土工格栅在平整的下承层上按设计要求的宽度铺设,其上下层填料无刺坏土工格栅的杂物,铺设土工格栅时,将强度高的方向垂直于路堤轴线方向布置.土工格栅横向铺设.铺设时绷紧,拉挺,避免折皱、扭曲或坑洼.土工格栅沿纵向拼接采用搭接法,搭接宽度不小于30cm.铺好土工格栅后,人工铺设上层填料,及时完成碾压,避免长期暴晒.然后采用机械运料、整平、碾压.机械摊铺、碾压从两边向中间推进,碾压自两边向中间进行,其压实度保持达到规范要求.杜绝一切施工车辆和施工机械行驶或停放在已铺好的土工格栅上,施工中随时检查土工格栅的质量,发现有折损、刺破、撕裂等损坏时,视程度修补或更换.土工格栅施工工艺的知识施工要点: 土工格栅施工工艺流程:检测、清理下承层→人工铺设土工格栅→搭接、绑扎、固定→摊铺上层路基土→碾压→检测.土工格栅施工方法:土工格栅在平整的下承层上按设计要求的宽度铺设,其上下层填料无能破坏土工格栅的杂物,铺设土工格栅时,将强度高的方向垂直于路堤轴线方向布置.土工格栅横向铺设,铺设时绷紧,拉挺,避免折皱、扭曲或坑洼.土工格栅沿纵向拼接采用搭接法,搭接宽度不小于30cm.铺好土工格栅后,人工铺设上层填料,及时完成碾压,避免长期暴晒.然后采用机械运料、整平、碾压.机械摊铺、碾压从两边向中间推进,碾压自两边向中间进行,其压实度保持达到规范要求.杜绝一切施工车辆和施工机械行驶或停放在已铺好的土工格栅上,施工中随时检查土工格栅的质量,发现有折损、刺破、撕裂等损坏时,视程度修补或更换.当用于路基、路面时,施工方法如下:开挖基床,设置砂垫层(高差不大于10cm),碾压成平台,铺设格栅,纵轴向应与主要受力方向一致,纵向搭接15-20cm,横向10cm,搭接处用塑料带绑扎,并在铺设的格栅上,每隔用U型钉固定于地面,铺设的土工格栅应及时回填土料,铺设的土工格栅层数视技术要求.当用于加筋土挡墙时,施工方法如下:(1)、按设计要求平整墙底,按挡墙坡面倾角,架立临时模架并放线.(2)、土工格栅下料,按土工格栅设计长度+坡面部分长度+上层连接用反包长度.(3)、铺放第一层土工格栅,须水平铺放,与墙面垂直,尾部用U型钉固定,反包段临时放在坡面处,相邻土工格栅搭接宽度2c m.(4)、将装有土壤及草种的网眼袋,按模架及放线控制位置,整齐堆放,装有草种的一端面向挡墙外侧. (5)、按设计的压实厚度,填筑土料.在任何情况下,施工设备的轮子或履带与土工格栅之间至少应隔有150 m m 以上的填料,以防止土工格栅受到机械损坏.(6)、碾压运行方向应平行挡墙水平走向,碾压时从土工格栅中部向尾部(自由端)逐步进行碾压,然后逐步转向挡墙墙面.对网眼袋及靠近墙面处,采用轻型设备碾压.(7)、回填料按最佳含水量施工,压实度达到95%.(8)、将放在墙面外反包段土工格栅反包在已铺好的网眼袋及压实好的第一层填料上.(9)、按上述3、4进行第二层的土工格栅下料及铺放.用连接棒将第二层土工格栅与第一层土工格册的反包段连接起来.(10)、利用张拉接梁在上一层土工格栅的自由端施加拉力,使连接棒处拉紧受力,直至坡面反包段土工格栅也受力绷紧为止.用U型钉或竹钉将上一层土工格栅自由段固定,然后移走张接梁.(11)、重复以上程序,直到设计高度.(12)、对顶层土工格栅反包段,采用将其埋于顶层填料中的措施予以固定,其长度,较其下各层长一些,按要求压实最后一层填料.。

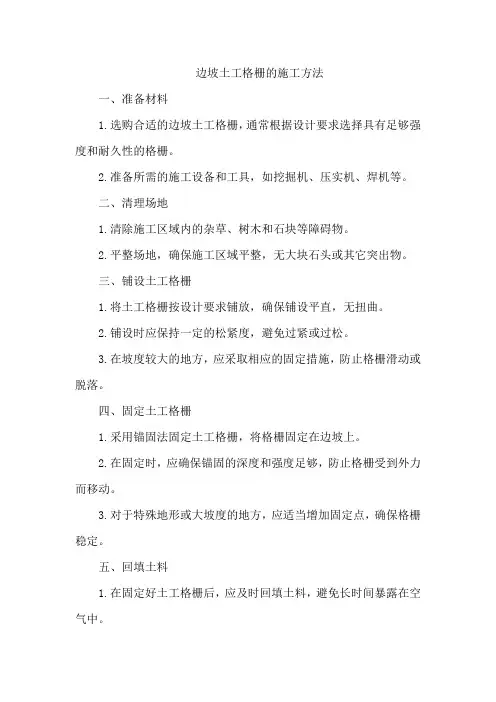

土工格栅及施工方法土工格栅是一种由高分子材料制成的网状结构,用于土壤的加固和护坡工程。
它可以有效地增强土壤的抗拉强度和抗侧向位移能力,提高土壤的整体稳定性,防止土壤侵蚀和坡面坍塌。
土工格栅的施工方法包括以下几个步骤:1.前期准备:确定施工范围和土工格栅的类型、规格及数量。
清理施工区域,确保土壤表面平整,去除石块、杂草和其他障碍物。
2.基础处理:根据工程要求,进行基础处理,包括填土和夯实。
确保基坑底部水平平整,并根据需要进行适当的坑底排水处理。
3.网格铺设:将土工格栅按照设计要求展开铺设在基坑底部。
根据需要,使用连接件将各个格栅连接在一起,形成连续的网格结构。
4.固定锚固:土工格栅铺设完成后,使用锚杆、钢筋等固定锚固件将格栅固定在土壤中,以确保其稳定性和牢固性。
5.回填填土:在固定好的土工格栅上方进行回填填土,同时进行适当的夯实处理,确保填土的密实度和稳定性。
6.绿化工程:施工完成后,可以进行绿化工程,如播种草籽或固定植被,以增加土工格栅的美观度和生态效益。
在土工格栅的施工过程中,还需要注意以下几个事项:1.格栅的选择:根据实际工程需要,选择合适的土工格栅类型、规格和材料,以确保施工效果和工程质量。
2.施工现场管理:对施工现场进行管理和监督,确保施工进度和质量符合要求。
合理安排施工人员和设备,保证施工效率和安全。
3.施工质量控制:加强对施工质量的控制和检查,确保土工格栅的固定和铺设质量。
对固定和连接件进行质量把关,确保其牢固性和可靠性。
4.合理施工方法:根据实际工程需要和土壤条件,合理选择施工方法和工具,确保土工格栅的稳定性和可靠性。
总之,土工格栅是一种重要的土壤加固和护坡工程材料,在施工过程中需要注意选择合适的格栅材料、规格和连接件,并严格控制施工质量,以确保工程的稳定性和耐久性。
同时,合理安排施工进度和施工方法,确保施工效率和安全。
通过合理的施工管理,可以提高土工格栅的使用寿命和效益。
钢塑土工格栅施工方案一、项目背景钢塑土工格栅是一种广泛应用于土壤加固、防护和过滤的工程材料。
本方案将介绍钢塑土工格栅的施工方法、工艺流程以及注意事项,旨在确保施工过程高效有序、质量可控。
二、施工准备1. 材料准备根据工程图纸和设计要求,准备所需的钢塑土工格栅材料,包括格栅板、连接夹具、固定件等。
2. 设备准备准备适当的施工设备,如挖掘机、平地机、打桩机等,确保施工过程顺利进行。
三、施工工艺1. 现场布置根据设计图纸,确定钢塑土工格栅的布置位置和数量,并进行标线。
清理施工区域,确保场地平整干净。
2. 基底处理对于土壤较松散的地基,应进行辅助处理,如加固、加筋等,以提高钢塑土工格栅的稳定性和承载能力。
3. 安装固定件首先确定钢塑土工格栅的安装方向和连接方式,根据设计要求,将固定件固定在施工区域的边缘,并确保其垂直度和水平度。
4. 铺设格栅板根据设计要求,将格栅板从固定件的一侧开始铺设,确保板与板之间的连接紧密。
格栅板与固定件之间的连接通过连接夹具完成,连接夹具的安装需要确保牢固可靠。
5. 排水处理钢塑土工格栅具有优良的排水性能,但在铺设格栅板时,需注意排水方向和坡度的设置,确保排水畅通。
6. 固定和修整铺设完成后,对格栅板进行固定和修整,处理板与板之间的缝隙,确保格栅板的平整度和稳定性。
7. 后期处理根据工程要求,对施工区域进行必要的后期处理,如清理施工垃圾、平整场地等,确保整个施工过程无安全隐患。
四、施工安全注意事项1. 施工人员应穿戴符合要求的安全防护用品,并遵守相关安全操作规程。
2. 施工现场应设置明显的安全警示标志,禁止无关人员进入施工区域。
3. 施工过程中需严格控制水深、气温等因素对施工质量的影响,确保施工效果符合要求。
4. 施工设备需保持良好状态,定期检查和维护,确保施工过程顺利进行。
5. 在施工过程中,应注意防止伤害施工人员和其他工地人员,特别是在操作大型设备时,需确保周围区域没有人员靠近。
土工格栅施工方案1. 引言土工格栅施工方案是指在土壤工程中使用土工格栅进行加固和支护的具体施工方法和步骤。
土工格栅是由高强度的聚合物纤维组成的网格结构材料,具有很高的断裂强度和较好的抗拉性能,可用于抗冲刷、增强土体和加固土地等工程中。
本文将介绍土工格栅施工方案的详细步骤和注意事项,以帮助工程师正确、高效地进行土工格栅施工。
2. 施工准备在开始土工格栅施工之前,需要进行一系列的准备工作,以确保施工的顺利进行。
2.1 现场勘测在施工前,需要进行现场勘测,对施工区域的地质情况、土层性质和建筑物周围环境进行全面了解。
通过现场勘测,可以确定土工格栅的使用需求和施工方案。
2.2 材料准备土工格栅施工所需的材料包括土工格栅、锚固材料、连接件等。
在施工前需要准备足够数量的土工格栅和相关材料,并进行质量检查。
2.3 设备准备土工格栅施工所需的设备主要包括挖掘机、打桩机、喷涂机等。
在施工前需要确保设备的完好性和操作性,并对设备进行相应的维护和检修。
3. 施工步骤3.1 清理现场在施工前,需要将施工区域清理干净,清除杂物、碎石等。
确保施工区域的表面平整,并清除任何可能影响施工质量的障碍物。
3.2 挖掘基坑根据设计要求和土工格栅施工方案,使用挖掘机对需要加固的土体进行挖掘。
挖掘的深度和形状应符合设计要求,并确保基坑的稳定性。
3.3 安装土工格栅将土工格栅按照设计要求和施工方案进行排列和接缝。
使用锚固材料和连接件将土工格栅固定在地面上,并确保格栅的平整和紧密连接。
3.4 锚固加固根据设计要求和土工格栅的特点,使用锚固材料将土工格栅固定在土体中。
锚固的方式可以选择喷涂锚钢或使用膨润土填充固定。
确保锚固的牢固性和稳定性。
3.5 填埋土体在完成土工格栅的固定之后,使用挖掘机将填埋土体逐层加入基坑中,并使用震实器进行压实,确保填埋土体的密实度和稳定性。
4. 施工注意事项4.1 施工质量控制在施工过程中,需严格按照设计图纸、规范和施工方案进行施工。
土工格栅施工方法土工格栅是一种常见的土木工程材料,用于增强土体的稳定性和承载能力。
它通常由高分子聚合物材料制成,具有良好的抗压、抗拉和抗老化性能。
下面将介绍土工格栅的施工方法。
一、准备工作1.确定施工区域:根据工程设计要求和实际施工情况,确定土工格栅的施工区域。
2.清理施工区域:对施工区域进行清理,清除杂物、碎石和植被等,确保施工区域平整。
二、施工步骤1.安装引导桩:根据设计要求,在施工区域的四周安装引导桩,用于确定土工格栅的位置和固定。
2.铺设土工格栅:(1)土面平整:使用挖掘机或铲土机,将土面平整到设计标高。
(2)将土工格栅展开:将土工格栅从卷轴上展开,按照设计要求铺设在土面上。
(3)复校位置:铺设土工格栅后,使用经纬仪或其他测量工具,对土工格栅的位置进行复校,确保其位置精确。
(4)搭接焊接:在铺设的土工格栅中,保留一定的搭接长度,使用焊接机进行焊接,使土工格栅形成整体。
3.固定土工格栅:(1)高低固定:使用带锯齿形的锚固钉或U型钉,将土工格栅的上、下边界固定在土壤中。
(2)横向固定:在土工格栅的横向方向上,根据设计要求,使用适当的锚固钉或沟壁固定土工格栅。
(3)纵向固定:根据设计要求,在土工格栅每个纵向接缝的两侧,使用适当的锚固钉或固定点固定土工格栅。
4.复验和处理(1)复验位置和固定:在施工完成后,再次复核土工格栅的位置和固定情况,确保施工质量。
(2)处理接缝:对土工格栅的纵向接缝和横向接缝进行处理,修整接缝处的残缺。
三、施工注意事项1.施工过程中要注意安全,遵守相关施工规范和操作规程。
2.土工格栅的施工应根据设计要求和施工方案进行,在施工过程中实时监测施工质量。
3.施工中要注意保护土工格栅免受机械设备和尖锐物体的损害。
4.在施工区域有严重沉降或地下水位较高的情况下,应采取相应的排水或加固措施。
总结起来,土工格栅的施工方法包括准备工作、引导桩的安装、土工格栅的铺设、固定和复验处理等步骤。
土工格栅专项施工方案(1)一、引言土工格栅是一种重要的地基加固材料,广泛应用于道路、桥梁、水利工程等领域。
本文将就土工格栅的专项施工方案进行详细介绍,包括施工前的准备工作、施工步骤、质量控制等内容。
二、施工前的准备工作1.材料准备:根据设计要求和施工方案,准备好土工格栅、连接件、固定装置等相关材料。
2.设备准备:检查施工所需设备的完好性,如挖掘机、压路机等,确保能正常使用。
3.施工人员培训:对施工人员进行必要的培训,确保他们熟悉施工操作规范和安全要求。
三、施工步骤1.现场勘测:根据设计要求,对施工现场进行认真勘测,确定土工格栅的布置方案。
2.基础处理:对施工区域的基础进行处理,清除杂物、平整表面,确保土工格栅的铺设能顺利进行。
3.土工格栅铺设:按照设计要求,在基础上铺设土工格栅,并采用连接件将各部分连接成整体。
4.固定装置安装:在土工格栅铺设完成后,安装固定装置,确保土工格栅牢固固定在地基上。
5.质量验收:完成土工格栅的铺设和固定后,进行质量验收,检查是否符合设计要求。
四、质量控制1.材料检验:对土工格栅及相关材料进行检验,确保符合国家标准和设计要求。
2.施工监督:在施工过程中,加强监督力度,及时发现并解决施工中的质量问题。
3.质量验收:施工完成后,进行质量验收,确认土工格栅的施工质量符合标准。
五、总结土工格栅作为一种重要的地基加固材料,在工程中起着不可替代的作用。
通过本文对土工格栅专项施工方案的详细介绍,相信读者对土工格栅的施工流程和质量控制有了更清晰的认识。
在未来的工程实践中,希望能够根据本文提出的方案,进一步提高土工格栅施工的效率和质量,确保工程的安全稳定运行。
土工格栅及施工方法产品介绍:双向拉伸塑料土工格栅的外观近似正方形的网络状结构,它是用聚丙烯为主要原材料,通过挤出、然后再纵向、横向拉伸形成的一种高强度土工材料。
该材料在纵向和横向上有很大的拉伸强度,被广泛应用于软基加筋处理。
将其铺设在土壤中,通过格栅网孔与土体之间的咬合和互锁作用,构成了一个高效的应力传递机构,使局部载荷能迅速有效地扩散到大面积的土体中去,从而实现降低局部破坏应力,提高工程使用寿命之目的。
应用领域:1.、适用于各种公路、铁路、机场的路基增强路面增强。
2、适用于大型停车场和码头货场等永久性承载的地基增强。
3、适用铁路、公路的边坡防护。
4、适用的涵洞增强。
5、适用于单向拉伸土工格栅增强后的土坡的二次增强,进一步增强土坡,防止水土流失。
6、矿山、坑道加固。
工程实例:兰武铁路许平南高速欧美(坦萨TENSAR)标准项目质控抗拉强度(1)(KN/M)由质控拉伸试验测得的抗拉力(1)(KN/M)横向纵向2%应变横向2%应变纵向5%应变横向5%应变纵向SS20-20 20.0 20.0 7.0 7.0 14.0 14.0 SS20-30 30.0 30.0 10.5 10.5 21.0 21.0 SS20-40 40.0 40.0 14.0 14.0 28.0 28.0按ISO10391试验标准确定:按ISO2602 1980 (BS28460)PART2 1981)标准确定%95的极限抗拉值。
格栅典型结构尺寸(mm)SS20 SS30 SS40 网孔39 39 33网孔39 39 33 按BS 2782 PART4,METHOD 452B,193标准确定规格\项目原材料(聚合物)最小碳黑含量(2%)克重(kg/m2) 卷幅(m)SS20 聚丙烯 2 0.29 50×4SS30 聚丙烯 2 0.4 50×4SS40 聚丙烯 2 0.6 50×4双向拉伸塑料土工格栅规格性能表GB/T17689-1999规格\项目TGSG15-15 TGSG20-20 TGSG30-30 TGSG40-40 TGSG45-45 卷宽(m)每延米纵向拉伸屈服力(KN/m) 15 20 30 40 45每延米横向拉伸屈服力(KN/m) 15 20 30 40 45纵向屈服伸长率(%)≤13横向屈服伸长率(%)≤16纵向2%伸长率时的拉伸力(KN/m)≥5 8 11 13 16横向2%伸长率时的拉伸力(KN/m)≥7 10 13 15 20纵向5%伸长率时的拉伸力(KN/m)≥8 10 15 16 25横向5%伸长率时的拉伸力(KN/m)≥10 13 15 20 22备注特殊规格,按合同或协议要求生产用有限元法对利用双向土工格栅加筋桥头路堤,从而控制桥头跳车的问题进行研究。
分析加筋层间距对桥头路堤的沉降、竖向附加应力分布、土工格栅的拉应力和拉应变的影响规律。
结果表明,以合理的方案对桥头路堤作加筋处理,可以有效控制桥头路堤的沉降,并使得桥台与路堤间的沉降能平顺过渡,为控制桥头跳车创造了有利条件。
应用范围1、各种公路、铁路、机场的路基增强;2、大型停车场和码头货场等永久性承载的地基增强;3、铁路、公路的边坡防护,涵洞增强;4、单向拉伸土工格栅增强后的土坡的二次增强,进一步增强土坡,防止水土流失;5、矿山、坑道加固。
施工方法开挖基床,设置砂垫层(高差不大于10cm),碾压成平台,铺设格栅,纵轴向应与主要受力方向一致,纵向搭接15-20cm,横向10cm,搭接处用塑料带绑扎,并在铺设的格栅上,每隔1.5-2m用U型钉固定于地面,铺设的土工格栅应及时回填土料,铺设的土工格栅层数视技术要求。
施工方法开挖基床,设置砂垫层(高差不大于10cm),碾压成平台,铺设格栅,纵轴向应与主要受力方向一致,纵向搭接15-20cm,横向10cm,搭接处用塑料带绑扎,并在铺设的格栅上,每隔1.5-2m用U型钉固定于地面,铺设的土工格栅应及时回填土料,铺设的土工格栅层数视技术要求。
土工格栅的施工工艺要求土工格栅的铺筑面应较为平整,铺筑层经验收合格后,为防纵向歪斜现象,先按幅宽在铺筑层划出白线或挂线,即可开始铺筑,然后用铁钉固定格栅的端部(每米宽用钉8根,均匀距离固定)。
固定好格栅端部后,用铺筑机将格栅缓缓向前拉铺,每铺10米长进行人工拉紧和调直一次,直至一卷格栅铺完,再铺下一卷,操作同前。
铺完一卷后用6T-10T的压路机从起始点开始向前进方向碾压一遍即可。
(如铺筑在中面层上和找平层上,用钢辊压路机为宜;如格栅直接铺在混凝土路面上,用胶辊压路机为宜。
)接铺:以卷长为单位作为铺设的段长,在应铺格栅的段长内铺满以后,再整体检查一次铺筑质量,然后接着铺筑下一段。
下一段铺筑时,格栅与格栅可以用10-15CM的搭接长度,并用铁钉或木楔固定后继续向前进方向铺第二段。
依次类推,操作要求同前。
一、土工网、土工格栅A.在公路上主要用于软地基处理、路基增强、边坡防护、桥台加固、翼墙、挡土墙、隔离以及夹筋土工程等。
(1)在公路软地基中铺设土工网或土工格栅,可提高路基承载能力,延长使用寿命,防止路面裂痕;(2)在公路边坡上铺设土工网,可防止滑坡,并可保持水土,美化环境;(3)在公路桥台地基中铺设土工网或土工格栅,可提高承载能力,稳固桥台,防止桥梁出现裂纹,并可避免跳车;(4)用土工网或土工格栅作夹筋土翼墙,面板薄,基础尺寸小,可大量节省土石方,降低成本;(5)在公路挡墙中使用土工网或土工格栅,可提高挡墙承载能力,防止滑坡,并可大量节省土石方,大幅度缩减施工周期,降低工程造价;(6)土工网或土工格栅用作路面增强,可以分散载荷,有效防止路面裂纹;B.在铁路上使用土工网或土工格栅可避免软土地基上的铁路过早地产生沉降和破坏(1)在铁路路基中铺设土工网或土工格栅,使它们与路面材料形成刚性较大的地基,可有效分配荷载,防止路基变形,提高其稳定性;(2)在铁路边坡上铺设土工网,可防止岩块滑落,对人或车辆造成危害,保持铁路畅通;(3)用土工网或土工格栅包裹住道碴,可防止道碴流失和路基变形,提高其稳定性(4)利用土工网或土工格栅夹筋陡坡增加一条铁路线,只需增加极少或不需增加占地面积;(5)铁道挡墙中使用土工网或土工格栅可增强挡墙承载能力,延长使用寿(6)在地铁隧道中使用土工网或土工格栅可提高隧道的结构强度,防止塌方C.土工网或土工格栅还可应用于-堤、坝、河、渠、围海造堤、水库除险加固等水利工程(1)在水库或河流边坡上铺设土工网可防止水流冲刷造成的泥土流失;(2)在水库坝底或库底铺设土工网或土工格栅可防止坝底发生沉降;(3)将土工网做成石笼可加固水库、河流边坡或海岸,防止水流冲刷,用石笼沉床可避免水下作业;(4)在水库工程中使用土工网或土工格栅设置垂直挡墙,既减少用地,又可增大库容量;D.用土工网或土工格栅增强机场地基可大大提高跑道的承载能力,保证飞机起降安全;E.土工网或土工格栅可用于垃圾场地处理、发电厂灰坝工程、煤矿、冶金、绿化、围拦等其他领域。
(1)在煤矿铁轨道的边坡上铺设土工网或土工格栅可防止煤块或煤粉滑落在铁轨上,影响煤车运行;(2)用土工网做矿井假顶,可提高矿井的结构强度,防止塌方、保证矿工的人身安全;(3)在某些特定场所需要铺设临时通道,可直接铺设一层土工网或土工格栅,汽车便能顺利通行,既方便又快捷;还可节约施工费用;(4)用土工网或土工格栅做成围栏将矿渣堆在围栏内,既美观有便于工作,还可减少占地面积;(5)土工网或土工格栅可用于垃圾场地处理。
既可防止环境污染,又可减少占地面积,并有利于垃圾存放;(6)土工网还可以用于简单的防护隔离,围栏工程。
(7)土工网夹筋斜坡可建成所需的表面形状。
(8)土工网可应用于火力发电厂的灰坝工程,防止沉降,减少污染。
二、土工网垫特点:TGWD系列土工网垫是一种三维结构的适用于水土保持的新型土工合成材料,可有效地防止水土流失,增加绿化面积,改善生态环境。
作用:1、在草皮没有长成之前,可以保护土地表面免遭风雨的侵蚀。
2、植物生长起来后形成的复合保护层可经受高水位,大流速的冲刷。
3、可替代混凝土、沥青、抛石等坡面防护材料,主要用于公路、铁路、河道、堤坝、山坡等坡面保护。
效益:1、可大幅度降低工程造价,造价仅为混凝土护坡和干砌块石护坡的1/7,浆砌块石的1/8。
2、由于采用高分子材料以及UV抗紫外线稳定剂,其化学稳定性高,对环境无污染(降解型的网垫二年后在土壤中可不留痕迹)。
3、施工简便,将地表简单平整后,即可施工。
三、土工格室土工格室是用高强度塑料材料经特殊加工制成的一种新型土工合成材料,它利用其三维侧限原理,适用于地基加筋、垫层和表面防护,它为立体结构,通过改变其深度和孔型组合,可获得刚性或半弹性的板块,可以大幅提高软质、松散填充材料的承载能力,可广泛应用于修筑铁路、公路、沙漠、沼泽、滩涂、机场的软基处理和边坡防护,也可用于治理山体滑坡、挡土墙修建、桥台跳车,还可以用于城市绿化的植被保护。
四、土工加筋纤维土工加筋纤维是用于混凝土中的加强筋系统,选用优质高分子材料制成,特别适用于混凝土加强和工程施工。
优点:土工加筋纤维作为一种加强筋的替代方法,取代了金属丝网金属纤维(如钢纤维)等加筋材料,它具有无磁、防锈、防腐蚀等特点,对混凝土最小覆盖量没有限制,安全,易操作,减少施工时间。
功能:在混凝土中作为次要的加强作用时,可代替金属网、金属纤维结构。
增强抗水移动的能力。
阻止和控制混凝土中龟裂的发展。
提供最好的耐久性。
使固化的混凝土更坚硬。
增强抗破碎力的效果。
减少塑性收缩和缓和裂缝。
增强抗磨损力,减少材料损耗。
增强抗撞击力。
五、土工布土工布在工程应用中可以起到反滤、排水、加固等作用,广泛应用于水利、电力、港口、机场、公路、铁路、环保等建设工程。
特点:1)抗拉强度高;2)渗透性好;3)耐高温:4)抗冷冻:5)耐老化;6)耐腐蚀。
连接方法1)搭接:搭接宽度与基础状况有关,建议对于平地面,搭接宽度20cm,对基础不平或软土质的地段长度方向搭接宽度30cm。
2)缝接:比搭接要节省材料,搭接量一般在5cm左右。
