CAD中的图纸打印和布局技巧【CAD中的图纸打印和布局技巧】CAD（计算机辅助设计）软件在工程和设计行业中扮演着重要的角色。
图纸打印和布局是CAD软件的核心功能之一。
本文将分享一些CAD中的图纸打印和布局的技巧，以帮助读者更高效地利用CAD软件。
一、打印设置与准备在打印图纸之前，首先需要进行一些设置和准备工作。
这些步骤旨在确保打印的图纸准确和清晰。
1. 尺寸设置：在打印之前，确保已正确设置了图纸的尺寸。
根据需要选择纸张大小，并将图纸缩放到适当的比例。
同时，也可以根据需求在打印设置中调整比例。
2. 图层设置：在打印之前，可以对图层进行设置，以控制打印时的可见性。
通过将某些图层设置为可见或隐藏，可以灵活地控制图纸上的元素是否出现在打印输出中。
3. 图形样式：调整图形样式可以让打印的图纸更具可读性。
选择适当的线型和颜色，使得图纸上的线条清晰可辨。
4. 图纸边距：在打印设置中调整图纸边距，确保图纸不会超出打印纸张的边界。
合适的边距设置可以避免重要信息被裁剪或覆盖。
二、打印布局与顺序在准备好打印设置之后，下一步是进行打印布局和顺序的安排。
这可以帮助提高打印效率和便捷性。
1. 布局选择：根据图纸的内容和需求，选择适当的打印布局。
常见的布局包括单个图纸、多个图纸并排或堆叠等。
确保图纸在打印输出中有正确的位置和顺序。
2. 图纸排序：如果需要打印多个图纸，可以对图纸进行排序，以确保打印顺序的正确性。
比如，按照房间号、楼层顺序或指定的其他顺序进行排序。
3. 批量打印：对于大量的图纸打印任务，可以使用批量打印功能。
将需要打印的图纸添加到打印列表中，并设置打印选项，以一次性打印多个图纸。
这可以节省时间和精力。
三、打印预览与调整在进行实际打印之前，进行打印预览是一个重要的步骤。
这有助于发现和解决潜在的打印问题。
1. 预览检查：在打印预览中，仔细检查图纸的布局和内容。
确保图纸的各个部分都正确显示，并且没有任何遗漏或错误。
2. 缩放和位置：如果发现图纸在预览中显示不正确，可以进行缩放和位置的调整。
AutoCAD图纸布局与打印教程第一章：AutoCAD简介AutoCAD是一款由Autodesk公司开发的专业计算机辅助设计（CAD）软件，广泛应用于建筑设计、机械制图、电子工程等领域。
本章将介绍AutoCAD的基本概念和常用功能。
1.1 AutoCAD的基本概念AutoCAD是一款二维和三维CAD软件，可以通过绘制图形来实现设计、标注、修改等操作。
它支持多种输入设备，如鼠标、键盘等，并提供了丰富的绘图工具和功能。
1.2 AutoCAD的常用功能AutoCAD具有许多常用功能，包括绘制、编辑、放缩、旋转、填充、尺寸标注等。
这些功能可以帮助设计师高效地完成图纸的绘制和修改工作。
第二章：图纸布局与设置本章将介绍AutoCAD中的图纸布局与设置的基本知识和技巧，包括创建新布局、设置布局比例、添加视口等。
2.1 创建新布局在AutoCAD中，可以通过布局命令创建新布局。
创建新布局后，可以在布局空间中绘制和编辑图形，并设置打印、输出参数。
2.2 设置布局比例布局比例是指图纸上的实际尺寸与绘图比例之间的关系。
在AutoCAD中，可以通过修改布局比例来控制图纸的大小和缩放比例。
2.3 添加视口视口是布局中的一个可视区域，可以在其中显示模型空间或其他布局。
通过添加视口，可以实现图纸中多个视图的显示和管理。
第三章：图纸打印设置本章将介绍AutoCAD中的图纸打印设置的相关知识和技巧，包括打印样式、打印设置、打印预览等。
3.1 打印样式打印样式是指影响图纸打印效果的参数设置。
AutoCAD提供了多个预设的打印样式，用户可以根据需要选择合适的打印样式。
3.2 打印设置在进行图纸打印前，需要进行打印设置，包括选择打印机、设置纸张大小、打印比例等。
AutoCAD提供了丰富的打印设置选项，用户可以根据需要进行自定义设置。
3.3 打印预览在进行实际图纸打印前，可以通过打印预览功能来查看打印效果。
打印预览可以帮助用户检查图纸的布局、比例、字体大小等是否符合要求。
CAD中的图纸布局与打印图纸布局与打印是CAD设计中一个重要且常用的环节。
良好的图纸布局和打印设置可以确保设计成果能够清晰地展现，并且能够方便地进行后续的审查和使用。
本文将为大家介绍一些CAD中的图纸布局和打印的基本知识和技巧。
首先，让我们来了解一下CAD中的图纸布局。
图纸布局主要包括确定图纸的比例尺和设置合适的图纸尺寸。
选择合适的比例尺可以确保图纸上的尺寸与实际物理尺寸之间的比例关系正确。
一般来说，常用的比例尺有1:1、1:2、1:10等。
根据具体情况选择合适的比例尺，并在CAD软件中进行设置。
在确定了比例尺之后，我们需要选择合适的图纸尺寸。
图纸尺寸一般与打印纸张的尺寸相对应，例如A4、A3、A2等。
根据具体需求选择合适的图纸尺寸，并在CAD软件中进行设置。
同时，还需要确定图纸的方向，即纵向还是横向。
一般来说，纵向适用于图纸的高度大于宽度的情况，横向适用于图纸的宽度大于高度的情况。
确定了图纸比例尺和图纸尺寸之后，我们还可以设置图纸的边框和标题栏。
边框可以用于装饰图纸，并且可以在边框上标注相关的信息，例如工程名称、图纸编号等。
标题栏则用于显示图纸的标题和作者等信息。
在CAD软件中，可以使用文字和线段等工具来绘制边框和标题栏，并根据需要进行调整和编辑。
除了图纸布局之外，正确的打印设置也是十分重要的。
在进行打印设置时，我们需要选择合适的打印机和纸张类型，并设置打印的比例尺和图纸尺寸。
在CAD软件中，可以通过打印预览功能来查看打印效果，并对需要打印的图层进行选择和调整。
此外，还可以进行打印范围的设置，即选择打印当前视图还是全部视图，根据需求进行选择。
在设置完打印选项之后，我们需要检查一下打印设置是否正确。
首先，需要确认打印的比例尺和图纸尺寸与实际需求一致。
其次，需要检查每个图层的可见性是否正确，确保打印是按照预期的图层进行的。
最后，还需要检查一下打印机的状态和纸张的质量等情况，以确保打印的效果符合要求。

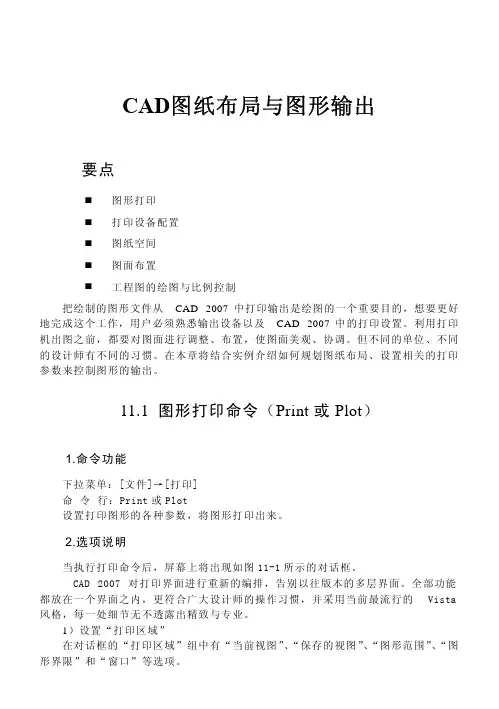

CAD图纸布局与图形输出要点图形打印打印设备配置图纸空间图面布置工程图的绘图与比例控制把绘制的图形文件从CAD 2007中打印输出是绘图的一个重要目的，想要更好地完成这个工作，用户必须熟悉输出设备以及CAD 2007中的打印设置。
利用打印机出图之前，都要对图面进行调整、布置，使图面美观、协调。
但不同的单位、不同的设计师有不同的习惯。
在本章将结合实例介绍如何规划图纸布局、设置相关的打印参数来控制图形的输出。
11.1 图形打印命令（Print或Plot）1.命令功能下拉菜单：[文件]→[打印]命 令 行：Print或Plot设置打印图形的各种参数，将图形打印出来。
2.选项说明当执行打印命令后，屏幕上将出现如图11-1所示的对话框。
CAD 2007 对打印界面进行重新的编排，告别以往版本的多层界面。
全部功能都放在一个界面之内，更符合广大设计师的操作习惯，并采用当前最流行的Vista 风格，每一处细节无不透露出精致与专业。
1）设置“打印区域”在对话框的“打印区域”组中有“当前视图”、“保存的视图”、“图形范围”、“图形界限”和“窗口”等选项。
当前视图：打印当前屏幕显示的画面。
保存的视图：打印以前保存过的屏幕画面。
图形范围：打印全图，并消除图形边界的所有空白。
图形界限：打印Limits定义的图形界限内的内容。
窗口：打印指定窗口内的内容。
尽管在绘制“标准平面”图形时，我们已经根据图纸设定了绘图界限，但是在采用“界限”选项时，还是可能会出现超界的问题。
此处，我们使用“窗口”选项。
另外用此选项还可实现只打印部分区域内容。
图11-1 图形打印对话框指定窗口可以通过在对话框的坐标框内直接输入窗口对角的坐标值；或单击【窗口】按钮，对话框暂时关闭，回到绘图区，用鼠标定义一个窗口包围所有要输出的内容，注意窗口要尽可能的紧凑。
一旦窗口定义好，又重新回到“打印”对话框。
2）设置打印比例及图纸纸张大小单位（1）纸张大小单位：可选英制与公制，选“毫米”为公制。
