连续梁综合接地施工技术交底

⑵侧模与翼板①模板拼装侧模板与底板的连接采用圆弧倒角顺接后覆盖铁皮的方式，严格控制底板边界与腹板接头的位置准确性。

腹板与腹板的拼接用双面胶密实。

②模板清理及涂刷脱模剂侧模全部调整就位后，对底、侧模面板同步进行清理，相应模板接缝则应在安装前即进行清理，确保接健严密。

底、侧模清理可采用人工用抹布清洁，如遇有锈蚀、浮浆难以清除，亦可采用钢丝圈打磨清理。

在底模清理干净后，宜及时对面模涂刷脱模剂，脱模剂应涂刷均匀。

③技术及质量控制侧模技术控制除执行底模相同平整度检查外，还应对侧模保证桥梁高度、桥面宽度进行检查。

调整侧模顶部尺寸时，工程部技术员采用水准仪测量相同位置底模与翼缘板外侧顶面高差，高差须与设计梁高一致，偏差应满足：≤5mm o调整过程中，技术员置镜观测指导调整量，并且注意不可将水准仪置镜于正在调整模板上。

两侧侧模均调整到位后，工程部技术员采用钢尺检查桥面宽度，桥面宽度允许偏差为±10mm,检查不应少于10点。

测量放样时工班长必须全程参与交接。

⑶端模制作注意事项①安装端模前，应清理端模表面混凝土浆;②安装锚垫板时，应使锚垫板与张拉槽面板贴紧，不同型号锚垫板应对应安装，并用棉纱或海绵将喇叭管中抽拔橡胶管以外的空隙堵塞严密，防止漏浆；锚垫板用螺丝固定。

③端模到位后，将端模与侧模、底模、内模连接和固定。

⑷内模①拼装内模前，应先对模板清理干净，拼装时在接缝钢板侧模粘贴止浆胶带，使拼缝严密，相邻两节段内模面板错台W2ι≡;②内模必须在吊装前预先检查校正内模的截面尺寸及外形尺寸，就位后须经质检工程师检查验收合格；内模安装前，底板钢筋应经监理工程师检查验收合格。

模板吊入安装后，由技术员对模板轴线、标高进行检查。

⑸技术控制3、钢筋加工及安装。

⑴钢筋加工①钢筋加工允许偏差和检验方法：受力钢筋全长允许偏差±10mm,弯起钢筋的弯折位置20mm,箍筋内净尺寸±10mm°检查方法尺量。

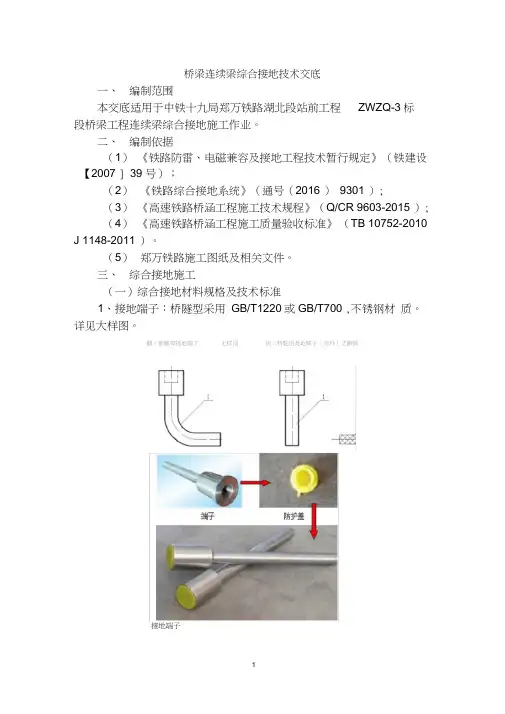

桥梁连续梁综合接地技术交底一、编制范围本交底适用于中铁十九局郑万铁路湖北段站前工程ZWZQ-3标段桥梁工程连续梁综合接地施工作业。

二、编制依据（1）《铁路防雷、电磁兼容及接地工程技术暂行规定》（铁建设【2007 ] 39 号）；（2）《铁路综合接地系统》（通号（2016 ）9301 ）;（3）《高速铁路桥涵工程施工技术规程》（Q/CR 9603-2015 ）;（4）《高速铁路桥涵工程施工质量验收标准》（TB 10752-2010 J 1148-2011 ）。

（5）郑万铁路施工图纸及相关文件。

三、综合接地施工（一）综合接地材料规格及技术标准1、接地端子：桥隧型采用GB/T1220或GB/T700 ,不锈钢材质。

详见大样图。

翻•怖黴卑援地端了尢样国闭二桥駝刖聂地晞子〔克朴）丈擀禺接地端子2 、接地钢筋：按照接触网短路电流大于25KA 要求，钢筋截面不应小于200m川或直径不小于16mm。

3、L型连接钢筋：采用直径不小于16mm圆钢。

（二）接地材料连接工艺详见《铁路综合接地系统》通号（2016 ）9301-07 。

补充说明:焊缝长度分为两种情况。

（ 1 ）接地钢筋为单独引出设置，不充当结构钢筋时，焊缝长度按照《铁路综合接地系统》（通号（2016 ）9301 ）图纸要求的单面焊焊缝长度不小于100mm ，双面焊焊缝长度不小于55mm ，焊缝厚度不小于4mm 。

（2）接地钢筋利用结构钢筋，充当结构钢筋时，焊缝长度按照《铁路混凝土工程施工质量验收标准》（TB 10424-2010 J 1155-2011 ）要求的单面焊焊缝长度不小于10d （d 为钢筋直径），双面焊焊缝长度不小于5d，焊缝厚度不小于0.3d。

鲁整住It木卜F茄绍崛IM木小播斟UE1MJW「幣弭财寸J*・M7-戈迪炮坦熬i水急罔4〔」十t.当；(*屯心苗片片3. L-3^-!^.1rtlH( R L i..riji V4-L^'：'-'-.， i* '-.F--------———<■*■■■ ■ ■ ■；■ ■ ■» ■ H ■ ■ ■ ■ ■一Ji ■门1卅匸I '「“1 ，珀剛札廉«1塔「丫:匕AMW% I 竝曲玄g醸采用*1 诚和厲f KBWt■MI •■- •■・…j-"■-、T.: p/* .?TTT-俳」「:二□池i *■ 订央,=让-.Ml l.播瞬于幷届常P橙匸：圭知an：：>-r AHU, m ■ . 'ir -it ”-i"**«^«»*« i sr^i芝：*#M-3（三）连续梁梁体综合接地系统梁是通过梁上的结构钢筋，将梁面上的接地设置与墩台的接地极连接起来，从而实现桥面上的综合接地系统有可靠的对地连接。

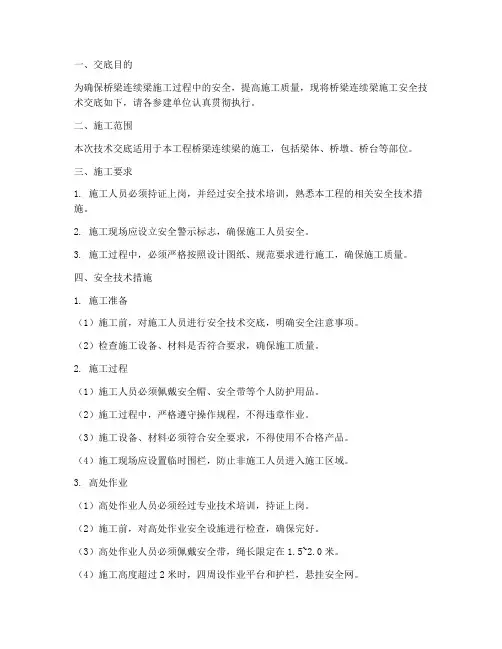

一、交底目的为确保桥梁连续梁施工过程中的安全，提高施工质量，现将桥梁连续梁施工安全技术交底如下，请各参建单位认真贯彻执行。

二、施工范围本次技术交底适用于本工程桥梁连续梁的施工，包括梁体、桥墩、桥台等部位。

三、施工要求1. 施工人员必须持证上岗，并经过安全技术培训，熟悉本工程的相关安全技术措施。

2. 施工现场应设立安全警示标志，确保施工人员安全。

3. 施工过程中，必须严格按照设计图纸、规范要求进行施工，确保施工质量。

四、安全技术措施1. 施工准备（1）施工前，对施工人员进行安全技术交底，明确安全注意事项。

（2）检查施工设备、材料是否符合要求，确保施工质量。

2. 施工过程（1）施工人员必须佩戴安全帽、安全带等个人防护用品。

（2）施工过程中，严格遵守操作规程，不得违章作业。

（3）施工设备、材料必须符合安全要求，不得使用不合格产品。

（4）施工现场应设置临时围栏，防止非施工人员进入施工区域。

3. 高处作业（1）高处作业人员必须经过专业技术培训，持证上岗。

（2）施工前，对高处作业安全设施进行检查，确保完好。

（3）高处作业人员必须佩戴安全带，绳长限定在1.5~2.0米。

（4）施工高度超过2米时，四周设作业平台和护栏，悬挂安全网。

4. 机械设备（1）机械设备操作人员必须持证上岗，熟悉操作规程。

（2）机械设备运行前，必须进行试运行，确保安全。

（3）机械设备操作过程中，严禁酒后操作。

5. 防火措施（1）施工现场禁止吸烟，严禁携带易燃易爆物品。

（2）施工现场应配备消防器材，并定期检查、维护。

（3）施工现场应设置消防通道，确保消防车辆通行。

五、应急措施1. 施工过程中，如发生安全事故，应立即停止施工，及时上报。

2. 根据事故情况，采取相应的应急措施，确保人员安全。

3. 对事故原因进行调查分析，制定整改措施，防止类似事故再次发生。

六、交底时间本次技术交底时间为：____年____月____日。

七、交底单位交底单位：____（施工单位、监理单位、设计单位等）八、注意事项1. 施工过程中，各参建单位应加强沟通协作，确保施工安全。

一、工程概况1. 工程名称：________________________2. 工程地点：________________________3. 施工单位：________________________4. 监理单位：________________________5. 设计单位：________________________二、施工内容1. 施工部位：________________________2. 施工方法：________________________3. 施工工期：________________________4. 施工人员：________________________三、安全技术措施1. 施工前准备（1）施工人员必须经过专业培训，熟悉施工工艺和安全操作规程。

（2）施工前对施工人员进行安全技术交底，确保每位施工人员了解施工过程中可能存在的危险因素。

（3）检查施工机械、设备、工具、材料等是否符合安全要求，确保施工过程中的安全。

2. 施工过程中的安全措施（1）施工现场应设置明显的安全警示标志，施工区域应设立安全警戒线。

（2）施工人员必须佩戴安全帽、安全带等个人防护用品。

（3）施工现场应配备消防器材、急救箱等应急设施。

（4）施工过程中，严格控制施工荷载，确保施工区域结构稳定。

（5）施工过程中，注意高空作业安全，防止物体坠落伤人。

（6）施工过程中，注意施工用电安全，防止触电事故发生。

（7）施工过程中，注意施工车辆行驶安全，防止交通事故发生。

3. 施工后的安全措施（1）施工完成后，对施工区域进行清理，确保无安全隐患。

（2）施工完成后，对施工人员进行安全教育培训，提高安全意识。

（3）施工完成后，对施工区域进行安全检查，确保无安全隐患。

四、安全技术交底内容1. 施工人员必须熟悉施工工艺和安全操作规程，掌握施工过程中的安全要点。

2. 施工过程中，注意以下几点：（1）严格按照施工图纸和设计要求进行施工，确保施工质量。
