第一章X射线物理

第一篇X射线衍射分析n1910年，诺贝尔奖第一次颁发，伦琴因X射线的发现而获得第一个诺贝尔物理学奖。

1895年伦琴初次发现X射线，拍摄的他夫人手指的X射线照在伦琴的两名研究生弗里德里希（W. Friedrich）和克尼(Knipping)的帮助下，劳厄进行了第一次X射线衍射实验，并取得了成功。

第一次X射线衍射实验所用的仪器。

所用的晶体是硫酸铜。

劳厄法X射线衍射实验的基本装置与所拍的照片爱因期坦称，劳厄的实验“物理学最美的实验”。

它一箭双雕地解决了X射线的波动性和晶体的结构的周期性。

第一章X射线的物理特性n1.1 X射线的产生极其性质n1.2 X射线谱n1.3 X射线与物质的相互作用n1.4 X射线的衰减规律第一节Ｘ射线的产生极其性质一、X射线的产生X射线管包括阴极、高压、靶材图1-1 X射线管的结构示意图二、X射线的本质X射线是一种电子波，横波，波长短（0.01-10nm）“硬”X射线，“软”X射线三、X射线的本质Ø不能用一般方法使X射线会聚发散Ø通常靠使荧光物质发光、使照相底片感光、使气体产生电离现象观察检测Ø软X射线的波长与晶体中原子间距比较接近，常被用来进行X射线衍射分析（0.25-0.05nm）Ø对有机质是有害的，需要加上铅制品保护。

第二节X 射线谱图1-2 两种X 射线谱示意图一、连续谱X 射线强度随波长λ而变化的关系曲线，即X 射线谱。

丘包状曲线为连续谱竖直尖峰为特征谱对应两种X 射线辐射的物理过程。

连续谱：大量高速运动的电子与靶材碰撞时而减速，不同能量损失转化成不同波长的X 射线，并按统计规律分布。

2I iZUα连=图1-2 两种X 射线谱示意图2max12o hc eU h m ευνλ====动短波限λo ：hc K e U Uλ==o K=1.24nm ·kV ，短波限只与管电压有关。

连续X 射线总强度：α值约为（1.1-1.4）×10-9X 射线管发射连续X 射线的效率η为：2X X iZU ZUiUαηα===连续射线总强度射线管功率当用钨阳极（Z=74），管电压为100kV 时，η≈1%，可见效率是很低的。

医学影像物理学__复习⼤纲整理医学影像物理学复习整理(四种成像技术的物理原理，基本思想等)第⼀章：X射线物理第⼀节：X射线的产⽣医学成像⽤的X射线辐射源都是利⽤⾼速运动的电⼦撞击靶物质⽽产⽣的。

1. 产⽣X射线的四个条件：（1）电⼦源（2）⾼速电⼦流（3）阳极靶（4）真空环境2.X射线管结构及其作⽤（阴极，阳极，玻璃壁）（1）阴极：包括灯丝，聚焦杯，灯丝为电⼦源，聚焦杯调节电流束斑⼤⼩和电⼦发射⽅向。

（2）阳极：接收阴极发出的电⼦；为X射线管的靶提供机械⽀撑；是良好的热辐射体。

（3）玻璃壁：提供真空环境。

3.a.实际焦点：灯丝发射的电⼦，经聚焦加速后撞击在阳极靶上的⾯积称为实际焦点。

b.有效焦点：X射线管的实际焦点在垂直于X射线管轴线⽅向上投影的⾯积，称为有效焦点。

c.有效焦点的⾯积为实际焦点⾯积的sinθ倍。

(θ为靶与竖直⽅向的夹⾓)补充：影响焦点⼤⼩的因素有哪些？答：灯丝的形状、⼤⼩及在阴极体中的位置和阳极的靶⾓θ有关。

4.碰撞损失：电⼦与原⼦外层电⼦作⽤⽽损失的能量。

5.辐射损失：电⼦与原⼦内层电⼦或原⼦核作⽤⽽损失的能量。

6.管电流升⾼，焦点变⼤；管电压升⾼，焦点变⼩。

7.a.标识辐射：⾼速电⼦与原⼦内层电⼦发⽣相互作⽤，将能量转化为标识辐射。

b.韧致辐射：⾼速电⼦与靶原⼦核发⽣相互作⽤，将能量转化为韧致辐射。

6.连续X射线的短波极限只与管电压有关。

且与其成反⽐。

7.X射线的产⽣机制：电⼦与物质的相互作⽤，X射线是⾼速运动的电⼦在与物质相互作⽤中产⽣的。

韧致辐射是产⽣连续X射线的机制。

（1）X射线的穿透作⽤（2）荧光作⽤（3）电离作⽤（4）热作⽤（5）化学和⽣物效应*X射线的穿透作⽤是X射线医学影像学的基础。

第⼆节：X射线辐射场的空间分布1.X射线强度：X射线在空间某⼀点的强度是指单位时间内通过垂直于X射线传播⽅向上的单位⾯积上的光⼦数量与能量乘积的总和。

补充：X射线强度是由光⼦数量和光⼦能量两个因素决定。

第一章 X 射线物理习题一解答1-1 产生X 射线需要哪些条件？答：首先要有产生电子的阴极和被轰击的阳极靶，电子加速的环境条件即在阴极和阳极间建立电位差，为防止阴极和阳极氧化以及电子与中性分子碰撞的数量损失，要制造压强小于4-Pa 的真空环境，为此要有一个耐压、密封的管壳。

1-2 影响X 射线管有效焦点大小的因素有哪些？答：影响有效焦点大小的因素有：灯丝大小、管电压和管电流、靶倾角。

1-3 在X 射线管中，若电子到达阳极靶面的速度为1.5⨯810ms -1，求连续X 射线谱的最短波长和相应的最大光子能量。

答：此题的思路是由动能公式221v m 求出电子的最大动能，此能量也是最大的光子能量，从而求出最短波长。

但当速度可与光速c=3⨯810ms -1相比较时，必须考虑相对论效应，我们可以用下面公式求出运动中电子的质量此题的结果告诉我们，管电压为73.8KV 。

反过来，如果知道管电压，求电子到达阳极靶表面的电子速度时，同样需要考虑相对论效应。

1-4 下面有关连续X 射线的解释，哪些是正确的？A ．连续X 射线是高速电子与靶物质轨道电子相互作用的结果；B ．连续X 射线是高速电子与靶物质的原子核电场相互作用的结果；C ．连续X 射线的最大能量决定于管电压；D ．连续X 射线的最大能量决定于靶物质的原子序数；E ．连续X 射线的质与管电流无关。

正确答案：B 、C 、E1-5 下面有关标识X 射线的解释，哪些是正确的？A ．标识X 射线是高速电子与靶物质轨道电子相互作用的结果；B ．标识X 射线的质与高速电子的能量有关；C ．标识X 射线的波长由跃迁电子的能级差决定；D ．滤过使标识X 射线变硬；E ．靶物质原子序数越高，标识X 射线的能量就越大。

正确答案：A 、C 、E1-6 影响X 射线能谱的因素有哪些？答：电子轰击阳极靶产生的X 射线能谱的形状（归一化后）主要由管电压、靶倾角和固有滤过决定。

当然，通过附加滤过也可改变X 射线能谱的形状。

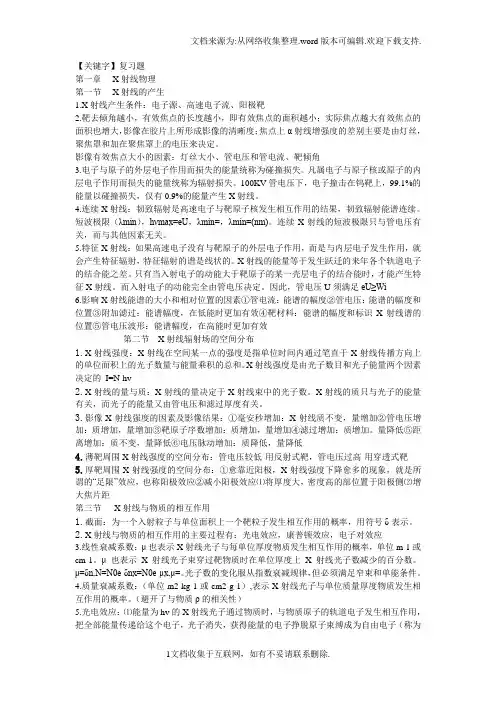

【关键字】复习题第一章X射线物理第一节X射线的产生1.X射线产生条件：电子源、高速电子流、阳极靶2.靶去倾角越小，有效焦点的长度越小，即有效焦点的面积越小；实际焦点越大有效焦点的面积也增大，影像在胶片上所形成影像的清晰度；焦点上α射线增强度的差别主要是由灯丝，聚焦罩和加在聚焦罩上的电压来决定。

影像有效焦点大小的因素：灯丝大小、管电压和管电流、靶倾角3.电子与原子的外层电子作用而损失的能量统称为碰撞损失。

凡属电子与原子核或原子的内层电子作用而损失的能量统称为辐射损失。

100KV管电压下，电子撞击在钨靶上，99.1%的能量以碰撞损失，仅有0.9%的能量产生X射线。

4.连续X射线：韧致辐射是高速电子与靶原子核发生相互作用的结果，韧致辐射能谱连续。

短波极限（λmin），hνmax=eU，λmin=，λmin=(nm)。

连续X射线的短波极限只与管电压有关，而与其他因素无关。

5.特征X射线：如果高速电子没有与靶原子的外层电子作用，而是与内层电子发生作用，就会产生特征辐射，特征辐射的谱是线状的。

X射线的能量等于发生跃迁的来年各个轨道电子的结合能之差。

只有当入射电子的动能大于靶原子的某一壳层电子的结合能时，才能产生特征X射线。

而入射电子的动能完全由管电压决定。

因此，管电压U须满足eU≥Wi6.影响X射线能谱的大小和相对位置的因素①管电流：能谱的幅度②管电压：能谱的幅度和位置③附加滤过：能谱幅度，在低能时更加有效④靶材料：能谱的幅度和标识X射线谱的位置⑤管电压波形：能谱幅度，在高能时更加有效第二节X射线辐射场的空间分布1.X射线强度：X射线在空间某一点的强度是指单位时间内通过笔直于X射线传播方向上的单位面积上的光子数量与能量乘积的总和。

X射线强度是由光子数目和光子能量两个因素决定的I=N-hv2.X射线的量与质：X射线的量决定于X射线束中的光子数。

X射线的质只与光子的能量有关，而光子的能量又由管电压和滤过厚度有关。

第一章 X 射线的物理学基础1、X 射线有什么性质，本质是什么？波长为多少？与可见光的区别？X 射线性质：(1)X 射线穿透物质时可被吸收；(2)原子量及密度不同的物质，对X 射线的吸收不同；(3)轻原子物质对X 射线来说几乎是透明的，而重元素物质对X 射线的吸收非常显著；(4)可穿透不透明的物质。

本质：属于电磁波。

X 射线的波长：大约在0.01~100 Å之间。

X 射线和可见光本质上同属于电磁波，只不过彼此占据不同的波长范围而已；X 射线虽然和可见光一样（没有静止质量，但有能量），与光传播有关的一些现象（如反射、折射、散射、干涉、以及偏振）都会发生，但由于相对可见光而言，X 射线的波长要短得多（光量子的能量相应要高得多），上述物理现象在表现方式上与可见光存在很大的差异。

不能象可见光一样使X 射线会聚、发散、和变向，使得X 射线无法制成显微镜！2、什么是X 射线管的管电压、管电流？它们通常采用什么单位？数值通常是什么？X 射线的管电压：加载到阴极和阳极侧之间的电压。

（KV ），50KVX 射线的管电流：在阴阳两极电场作用下，向阳极运动，形成的电流。

（mA ）50mA3、X 射线的焦点与表观焦点的区别与联系？焦点：阳极靶表面被电子束轰击的地方，正是这个区域发射X 射线。

对于长方形焦点的X 射线管，引出窗口很重要。

对着焦点长边开设的窗口发射出X 射线的表观焦点为线状（称为线焦斑），其强度较弱，但其水平发散度小，分辨率较高，线性较好，粉末衍射仪多采用线焦斑；对焦点短边开设的窗口发射出的X 射线的表观焦点则为正方形（称为点焦斑），强度较高，可使衍射线明锐，适合于织构测定及德拜、劳埃照相场合。

4、X 射线有几种？产生不同X 射线的条件是什么？产生的机理是怎样的？晶体的X 射线衍射分析中采用的是哪种X 射线？硬X 射线：波长较短的硬X 射线能量较高，穿透性较强，适用于金属部件的无损探伤及金属物相分析。

第一章 X射线第一节、X线的发现：1895年德国伦琴发现X射线。

1896年法国贝克勒尔在钠盐中发现天然放射性。

1901年，居里夫人发现了镭，之后又发现了钋。

X射线的用途：1.医学（影像学）领域：核医学成像、X—CT、磁共振成像、热图像、介入性放射学、内镜技术。

2.工业领域：晶体结构分析、工业探伤、货运集装箱、透视检查、科学研究、半导体、机械加工第二节、X线的本质与特性X线属电离辐射，与可见光、红外线、紫外线、γ射线完全相同，都是电磁波，只是X线的波长很短。

X射线的本质属于电离辐射。

频率为3*1016——3*1020Hz,波长为10--10-3nm.X线的本质：（一）具有波动性1、干涉、衍射现象2、偏振现象3、反射现象4、折射现象主要表现在以一定的波长和频率在空间传播，它是一种横波，其传播速度在真空中与光速相同。

（二）具有粒子性X射线的粒子性能解释X射线的光电效应、荧光作用、电离作用等过程。

（三）具有波粒二象性1、在X线传播时，突出表现了它的波动性，具有频率和波长，并有干涉、衍射等现象。

2、X线在与物质相互作用时，则突出表现了它的粒子特征，具有能量、质量和动量。

X线的基本特性：P29（一）物理特性1、X线是直线传播的不可见电磁波。

2、X线不带电，它不受外界磁场或电场的影响。

3、有穿透性：由于人体不同组织或器官的密度和元素构成不同，造成穿透人不同部位X线强弱的差异，这正是X线透视、摄影和CT检查的物理学基础，也是选择屏蔽防护材料和滤过板材料的依据。

按人体组织对X射线透射性能的不同分为四类：易透性组织较易透性组织中等透射物质不易透射性组织气体脂肪组织结缔组织骨骼肌肉组织软骨血液4.荧光作用5.电离作用6.热作用（二）X线化学特性1、感光作用：可使胶片乳剂感光，能使很多物质发生光化学反应。

2、着色作用：铅玻璃、水晶等物质经大剂量X线长期照射后，其结晶体脱水改变颜色。

（三）生物效应特性X线是电离辐射，生物细胞特别是增殖性强的细胞，经一定量的X线照射后，可以产生抑制、损伤、甚至坏死。
