电动阀门种类

阀门分类六大阀门十种分类领衔主流1.按作用和用途分类(1)截断阀：截断阀又称闭路阀，其作用是接通或截断管路中的介质。

截断阀类包括闸阀、截止阀、旋塞阀、球阀、蝶阀和隔膜阀等。

(2)止回阀：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。

水泵吸水关的底阀也属于止回阀类。

(3)安全阀：安全阀类的作用是防止管路或装置中的介质压力超过规定数值，从而达到安全保护的目的。

(4)调节阀：调节阀类包括调节阀、节流阀和减压阀，其作用是调节介质的压力、流量等参数。

(5)分流阀：分流阀类包括各种分配阀和疏水阀等，其作用是分配、分离或混合管路中的介质。

(6)排气阀:排气阀是管道系统中必不可少的辅助元件，广泛应用于锅炉、空调、石油天然气、给排水管道中。

往往安装在制高点或弯头等处，排除管道中多余气体、提高管道路使用效率及降低能耗。

2.按公称压力分类(1)真空阀：指工作压力低于标准大气压的阀门。

(2)低压阀：指公称压力PN≤1.6Mpa的阀门。

(3)中压阀：指公称压力PN为2.5、4.0、6.4Mpa的阀门。

(4)高压阀：指工称压力PN为10～80Mpa的阀门。

(5)超高压阀：指公称压力PN≥100Mpa的阀门。

3.按工作温度分类(1)超低温阀：用于介质工作温度t<－100℃的阀门。

(2)低温阀：用于介质工作温度－100℃≤t≤－40℃的阀门。

(3)常温阀：用于介质工作温度－40℃≤t≤120℃的阀门。

(4)中温阀：用于介质工作温度120℃(5)高温阀：用于介质工作温度t>450℃的阀门。

4.按驱动方式分类(1)自动阀是指不需要外力驱动，而是依靠介质自身的能量来使阀门动作的阀门。

如安全阀、减压阀、疏水阀、止回阀、自动调节阀等。

(2)动力驱动阀：动力驱动阀可以利用各种动力源进行驱动。

电动阀：借助电力驱动的阀门。

气动阀：借助压缩空气驱动的阀门。

液动阀：借助油等液体压力驱动的阀门。

此外还有以上几种驱动方式的组合，如气-电动阀等。

硬密封球阀
钢制球阀
外螺纹球阀
蝶阀
API 美标球阀 对夹球阀 高温球阀 气动球阀
10
金属密封蝶阀 中线软密封蝶阀 自动保压液控蝶阀 通风蝶阀 对夹式碟阀
软密封蝶阀 伸缩蝶阀 F504、F47 蝶阀 蜗轮法兰蝶阀 外螺纹蝶阀
11
手动法兰蝶阀 电动法兰蝶阀
气动对夹式蝶阀
闸阀
平板闸阀
气动蝶阀 气动法兰蝶阀
阀门的分类
阀门产品的种类繁多，说法也不完全统一，有的按用途分（如化工、石油、电站等）、有的 按介质分（如水蒸汽、空气阀等）、有的按材质分（如铸铁阀、铸钢阀、锻钢阀等）、有的 按连接形式分（如内螺纹、法兰阀等）、有的按温度分（如低温阀、高温阀等）。
我国目前大多数习惯是按压力和结构种类来区分。即：按公称压力分：≤1.6MPa 为低压阀、 压力 2.5、4.0、6.4MPa 为中压阀、≥10MPa 为高压阀、超过 100MPa 为超高压阀。
电子式电动三通合流、分流调节阀 微型电动球阀
5
电动 V 型球阀 ZKJW 电动调节蝶阀 ZAZS 型电动角形调节阀 高温高压调节阀
ZDJR 、ZKJR 系列电动 O 型切断调 节球阀 防爆型电动调节阀 电动三通调节阀 电动顶部导向型调节阀
6
智能电动调节蝶阀
自力式调节阀
V230Y 型自力式压力调节阀
减压阀—用于自动降低管道及设备内介质压力。系使介质经过阀瓣的间隙时，产生阻力造成 压力损失，达到减压目的。
疏水器—用于蒸汽管道上自动排除冷凝水，防止蒸汽损失或泄漏。
按用途和作用分类
截断阀类——主要用于截断或接通介质流。包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、碟 阀、柱塞阀、球塞阀、针型仪表阀等。
调节阀类——主要用于调节介质的流量、压力等。包括调节阀、节流阀、减压阀等。

阀门的种类有哪些（一）引言概述：阀门是常见的工业设备，在各个领域都有广泛的应用。

本文将介绍阀门的种类，深入探讨每种阀门的特点和应用场景。

正文内容：一、截止阀1. 气动截止阀：通过气动装置控制阀盖的上下运动来控制气体的流动。

2. 电动截止阀：通过电机驱动阀盖实现打开和关闭的操作，可远程控制。

3. 手动截止阀：通过手动操作阀盖来控制介质的流通。

二、球阀1. 固定球阀：球体为固定结构，通过旋转阀体来实现介质的开关。

2. 浮动球阀：球体可以在阀体内部浮动，能够自动调节不同介质流量。

3. 弹性球阀：采用特殊材料球体，可以承受高压，广泛用于石油和化工行业。

三、蝶阀1. 常规蝶阀：通过旋转阀体来控制流体流通，结构简单，价格较低。

2. 三偏蝶阀：在旋转操作基础上增加了角度偏移，可以更精确地调节流量。

3. 双偏蝶阀：通过双偏角设计，降低压降和摩擦，使流体流通更加顺畅。

四、安全阀1. 弹簧安全阀：通过弹簧的压力来调节介质的流通，具有自动控制和安全保护的功能。

2. 气动安全阀：通过气动装置控制阀门打开和关闭，应用于高温、高压的工况。

3. 重力安全阀：利用阀体自身的重力来控制流体流通，适用于低压系统。

五、调节阀1. 常规调节阀：通过旋转阀体来调节流体流量，可实现手动和远程自动控制。

2. 气动调节阀：通过气动装置控制阀门的运动，可实现精确的流量调节。

3. 电动调节阀：采用电机驱动，可实现远程、高精度的流量和压力调节。

总结：阀门种类繁多，每种阀门都有其特定的应用场景和特点。

了解不同类型的阀门可以帮助选择适合特定工况的阀门，以确保工业设备的正常运行和安全性。

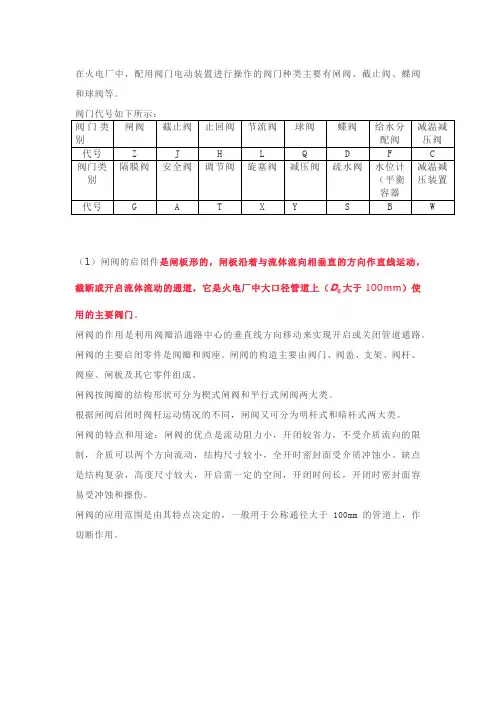

在火电厂中，配用阀门电动装置进行操作的阀门种类主要有闸阀、截止阀、蝶阀（1）闸阀的启闭件是闸板形的，闸板沿着与流体流向相垂直的方向作直线运动，截断或开启流体流动的通道，它是火电厂中大口径管道上（D g大于100mm）使用的主要阀门。

闸阀的作用是利用阀瓣沿通路中心的垂直线方向移动来实现开启或关闭管道通路。

闸阀的主要启闭零件是阀瓣和阀座。

闸阀的构造主要由阀门、阀盖、支架、阀杆、阀座、闸板及其它零件组成。

闸阀按阀瓣的结构形状可分为楔式闸阀和平行式闸阀两大类。

根据闸阀启闭时阀杆运动情况的不同，闸阀又可分为明杆式和暗杆式两大类。

闸阀的特点和用途：闸阀的优点是流动阻力小，开闭较省力，不受介质流向的限制，介质可以两个方向流动，结构尺寸较小，全开时密封面受介质冲蚀小。

缺点是结构复杂，高度尺寸较大，开启需一定的空间，开闭时间长，开闭时密封面容易受冲蚀和擦伤。

闸阀的应用范围是由其特点决定的，一般用于公称通径大于100mm的管道上，作切断作用。

（2）截止阀的启闭件是塞形的阀瓣，阀瓣上下作直线运动，去截断或开启流体流动的通路。

它是火电厂中使用得较多的一种阀门，D g在100mm以下的管道上几乎全部使用截止阀。

截止阀的阀瓣由平面和锥面等密封形式。

截止阀的特点和用途：截止阀的特点是操作可靠，开启高度小，关闭严密，启闭时间短，易于调节或截断流量。

但其流体阻力大，开启、关闭力较大，且随着通道截面积的增大而迅速增加，制成通路截面积较大而又十分可靠的截止阀是很困难的，因此，截止阀一般口径在200mm以下，主要应用于蒸汽管道上，主要用来切断管道介质用。

截止阀有方向性，安装必须注意。

（3）蝶阀的启闭件是一个圆盘形的蝶板，它通过围绕座内的轴旋转来开启与关闭阀门，蝶板从全开到全关的旋转角度通常小于90度，蝶阀不适用于高温高压介质。

蝶阀主要由阀体、阀门板、阀杆与驱动装置组成，旋转手柄使驱动装置带动阀门板绕阀体内一固定轴旋转，由转动角度大小来达到启闭和节流目的。
