粗铜的火法精炼

粗铜火法精炼工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!粗铜火法精炼工艺流程。

1. 熔炉准备。

预热熔炉和吹风口。

加入溶剂铜（高品位粗铜）。

阳极铜的生产工艺——火法
一、铜精矿熔炼
铜精矿熔炼是阳极铜生产的第一步，主要目的是将铜精矿中的有价成分最大限度地提取出来，形成粗铜。

这个过程通常在高温和有还原气氛的条件下进行，使用的设备为反射炉或电炉。

铜精矿熔炼的主要化学反应是将铜的硫化物氧化物还原为金属铜，同时分离其他杂质。

二、吹炼
在粗铜的制备完成后，需要进行吹炼以进一步从粗铜中去除杂质。

吹炼过程在转炉中进行，通过鼓入空气或富氧空气，使粗铜中的杂质氧化并从铜液中分离。

在吹炼过程中，部分铜也会被氧化，但随后会在还原阶段被还原回金属铜。

三、火法精炼
火法精炼的主要目的是进一步去除铜中的杂质，使铜的纯度达到电解精炼的要求。

这个过程通常在高温和有还原气氛的条件下进行，使用的设备为反射炉。

火法精炼过程中，会向铜液中加入特定的熔剂，以去除铜中的杂质。

然后通过液态金属的静置、分层和结晶，将高纯度的铜从液态金属中分离出来。

四、电解精炼
电解精炼是生产高纯度阳极铜的最后一道工序。

经过火法精炼的铜液被倒入电解槽中，通过电解过程将铜从铜液中
析出，形成阳极铜。

在这个过程中，阳极铜中的杂质会以沉淀物的形式留在电解液中，而纯度较高的铜则会作为阳极被析出。

电解精炼能够进一步降低阳极铜中的杂质含量，提高其纯度。

铜火法精炼在熔融高温条件下，除去矿产粗铜和再生铜中的硫、铁、铅、锌、镍、砷、锑、锡、秘和氧等杂质，产出火法精铜的火法炼铜过程。

部分再生铜、少数不含或含贵金属很少的粗铜，经过火法精炼，即可供机械制造等部门直接使用。

绝大部分粗铜在火法精炼后铸成阳极板，经电解精炼，生产纯度更高、用途更广的电解铜。

基本原理火法精炼的主要目的是要除去粗铜中的硫等杂质，利用杂质对氧的亲和势大于铜对氧的亲和势和杂质氧化物在铜中溶解度低的特性，向熔铜中鼓入空气，即可使杂质生成气体和造渣除去，而金、银等贵金属富集于铜液中。

鼓入空气中的氧首先与铜反应生成Cu20，Cu2o同分散于铜液中的杂质接触，生成杂质氧化物除去。

然后再用含碳氢化合物的还原剂除掉溶于铜中的氧，产出化学成分和物理性能符合要求的精炼铜。

基本过程铜火法精炼包括氧化脱硫等杂质和还原脱氧两个基本过程。

氧化过程又称氧化精炼期，主要是脱除粗铜中的硫、铁、铅、锌、镍、砷、锑、锡和秘等杂质。

熔池中待精炼熔体质量的98%以上是铜，所以氧化过程一开始，首先是铜被鼓入熔池的空气中的氧所氧化: 4Cu+O2→2Cu2O生成的Cu2O溶解于铜液中，在操作温度1373K一 1523K条件下，Cu2O在铜中溶解度为6%一13%。

铜中杂质金属(Me)遇溶解在铜液中的Cu2O时便发生反应: Cu2O+Me→MeO十2Cu 由于MeO在铜中溶解度很小，而铜的浓度在杂质氧化时几乎不发生变化，可视为常数，上式的反应平衡常数为: K‘=〔Cu2O〕〔Me〕K‘ 或〔Me‘〕〔Cu2O〕式中表明，Cu2O的浓度越高，杂质金属的浓度就越小，被除去的杂质就越多。

从节约嫉料和不延长下一步还原过程所需时间等综合因素出发，氧化过程温度控制在1373~1423K时，eu2o的饱和浓度约为6%~s%。

氧化精炼期通常还要加入石英砂、石灰和苏打等熔剂，以使铁、铅、砷、锑等杂质氧化后造渣除去。

除硫是在氧化过程的后期完成。

因为在有对氧的亲和势较大的金属杂质存在时，铜的硫化物不易氧化，而一旦金属杂质氧化结束，铜中硫的氧化反应会剧烈进行: 〔S〕e。

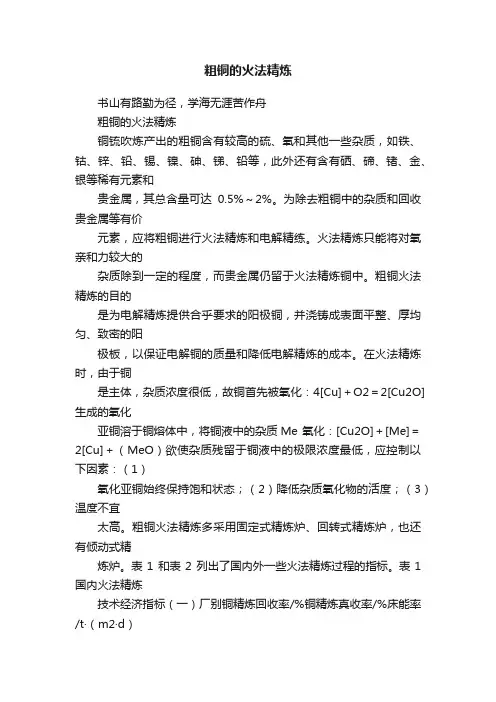

粗铜的火法精炼书山有路勤为径，学海无涯苦作舟粗铜的火法精炼铜锍吹炼产出的粗铜含有较高的硫、氧和其他一些杂质，如铁、钴、锌、铅、锡、镍、砷、锑、铅等，此外还有含有硒、碲、锗、金、银等稀有元素和贵金属，其总含量可达0.5%～2%。

为除去粗铜中的杂质和回收贵金属等有价元素，应将粗铜进行火法精炼和电解精练。

火法精炼只能将对氧亲和力较大的杂质除到一定的程度，而贵金属仍留于火法精炼铜中。

粗铜火法精炼的目的是为电解精炼提供合乎要求的阳极铜，并浇铸成表面平整、厚均匀、致密的阳极板，以保证电解铜的质量和降低电解精炼的成本。

在火法精炼时，由于铜是主体，杂质浓度很低，故铜首先被氧化：4[Cu]＋O2＝2[Cu2O] 生成的氧化亚铜溶于铜熔体中，将铜液中的杂质Me 氧化：[Cu2O]＋[Me]＝2[Cu]＋（MeO）欲使杂质残留于铜液中的极限浓度最低，应控制以下因素：（1）氧化亚铜始终保持饱和状态；（2）降低杂质氧化物的活度；（3）温度不宜太高。

粗铜火法精炼多采用固定式精炼炉、回转式精炼炉，也还有倾动式精炼炉。

表1 和表2 列出了国内外一些火法精炼过程的指标。

表1 国内火法精炼技术经济指标（一）厂别铜精炼回收率/%铜精炼真收率/%床能率/t·（m2·d）－1 燃料还原剂种类单耗/kg·t－1 种类单耗/kg·t－1 鑫冶（上海）99.9199.28.28 重油80～90 重油6 白银99.6958～12 重油70～90 重油8 云冶99.898.74 重油87 木炭粉13 重冶99.698.54.36 天然气167m3/t 柴油11 株冶99.797 重油90～110 重油10～20 广冶99.0296.83.1 重油180 重油6 贵冶99 重油50～60 液化石油气4～6 大冶98 重油42 重油5～6 表1 国内火法精炼技术经济指标（二）厂别烟气废热利用每炉还原时间/h 渣率/%渣含铜/%电耗/kW·h·t－1 水耗/t·t－1 铸模消耗/个·t－1（阳极）利用方式利用率/%鑫冶（上海）锅炉空气预热器生产蒸汽热风621.50.5～0.610～30301.8 铸铁120。

第二章铜火法精炼的基本原理第一节铜火法精炼的化学基础粗铜的火法精炼，是在精炼炉中将固体粗铜熔化（或熔体装料），然后向熔体铜中通入空气，使其中对氧亲和力较大的杂质如锌、铁，铅、锡，砷、锑、镍等发生氧化，以氧化物的形态浮于铜液表面形成炉渣，或挥发进入炉气而除去的过程。

残留在铜液中的氧，经还原脱去后，即可浇铸成为电解精炼用的阳极板或火法精炼的精钢锭。

通入铜熔体中的空气，首先与占熔体中绝大多数的铜发生氧化作用，其反应式如下；4Cu +O2 =2Cu2O所生成的氧化亚铜(Cu2O)立即溶解于铜熔体中。

氧化亚铜在铜熔体种的溶解度，随温度的升高而增加，如．温度(℃) 1100 1150 1200溶解度(%) 5 8.3 12,4溶解在铜熔体中的氧化亚铜与铜中呈杂质形态存在的其他金属接触时，出于铜对氧的亲和力比许多金属杂质对氧亲和力小，所以氧化亚铜中的氧，便被这些金属杂质夺去．Cu2O+Me=MeO十2Cu式中Me代表金属杂质．从上式可以看出：当铜熔体中的氧化亚铜浓度愈高时，则与杂质碰撞的机会就愈多，从而使杂质发生氧化而除去的可能件也愈大。

铜精炼作业也就愈完全。

实践证明，为了更迅速彻底地除去铜中杂质，应力求氧化亚铜在铜熔体中的溶解达到饱和程度，并提高炉温。

以增加氧化亚铜在铜熔体中的溶解度。

但铜熔体在高温时饱和氧化亚铜愈多，虽对杂质的除去有利，却在脱氧还原时需要消耗更多的还原剂，延长还原时间，所以对整个作业来说仍然是不利的。

因此，为了避免铜液的过度氧化，要求氧化期铜熔体的温度，以控制在1150~1170℃为宜。

显然，铜熔体表面上的杂质，以及少部分在熔体内的杂质能被炉气或鼓入熔体中的空气泡所直接氧化。

但这种直接的氧化作用，对含量较少的杂质或较难氧化的杂质，毕竟由于反应物质的接触机会少而只有次要的意义。

所以，在粗铜的氧化精炼过程中，杂质的氧化，主要是与溶解在铜中的氧化亚铜的相互反应而实现的，在这种情况下，氧化亚铜起着将空气中的氧输送给杂质的传递作用。

火法练铜的基本工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!火法炼铜是当今生产铜的主要方法，世界上 80%以上的铜是用火法从硫化铜精矿中提取的。

粗铜的火法精炼工艺1概述1.1阳极炉精炼的目的粗铜火法精炼的任务是除去一部分杂质，目的是为电解精炼提供合乎要求的阳极铜，并浇铸成表面平整、厚度均匀、致密的阳极板，以保证电解铜的质量和降低电解精炼的成本。

1.2阳极炉精炼的过程描述转炉产出的粗铜装入粗铜包子，用液体吊车倒入阳极炉内，先通入压缩空气使之产生氧化反应，氧化结束后扒出炉渣，开始通入还原剂使之产生还原反应，还原结束后开始浇铸，精炼过程采用重油做燃料。

阳极板的双圆盘定量浇铸系统是由程序来自动控制的。

产生的烟气经过空气换热器冷却后经排空。

1.3阳极炉精炼的工艺流程2粗铜火法精炼原理粗铜的火法精炼包括氧化与还原两个主要过程。

粗铜的火法精炼通常是在1150～1250℃的温度下，先向铜熔体中鼓入空气，使铜熔体中的杂质与空气中的氧发生氧化反应，以金属氧化物MO形态进入渣中，然后用碳氢还原剂将熔解在铜的氧出去，最后浇铸成合格的阳极送去电解精炼。

2.1阳极炉精炼氧化原理及主要物理化学变化阳极炉氧化精炼是在1150～1200℃的高温下，将空压风鼓入熔铜中，由于铜液中大多数杂质对氧的亲合力都大于铜对氧的亲合力，且多数杂质氧化物在铜水中的溶解度很小，当空气中的氧通入铜熔体中便优先将杂质氧化除去。

脱硫是在氧化过程中进行的。

向铜熔体中鼓入空气时，除了O2直接氧化熔铜中的硫产生SO2之外，氧亦熔于铜中。

但熔体中铜占绝大多数，而杂质占极少数，按质量作用定律，优先反应的是铜的大量氧化：4Cu+O2=2Cu2O所生成的Cu2O 溶解于铜水中，其溶解度随温度升高而增大。

1100℃，溶解的Cu2O=5%，相应的O2=0.56%1150℃，溶解的Cu2O=8.3%，相应的O2=0.92%1200℃，溶解的Cu2O=12.4%，相应的O2=1.38%1250℃，溶解的Cu2O=13.1%，相应的O2=1.53% 500℃1083℃20406080100Cu 重量% CuO700℃900℃1065℃1200℃1230℃3.4712.41300℃当Cu2O 含量超过该温度下的溶解度时，则熔体分为两层，下层是饱和了Cu2O 的铜液相，上层是饱和了铜的Cu2O 液相。

铜火法精炼和湿法精炼铜火法火法精炼是利用某些杂质对氧的亲和力大于铜，而其氧化物又不溶于铜液等性质，通过氧化造渣或挥发除去。

其过程是将液态铜加入精炼炉升温或固态铜料加入炉内熔化，然后向铜液中鼓风氧化，使杂质挥发、造渣；扒出炉渣后，用插入青木或向铜液中注入重油、石油气或氨等方法还原其中的氧化铜。

还原过程中用木炭或焦炭覆盖铜液表面，以防再氧化。

精炼后可铸成点解精炼所用的铜阳极或铜锭。

精炼炉渣含铜较高，可返回转炉处理。

精炼作业在反射炉或回转精炉内进行。

火法精炼的产品叫火精铜，一般含铜99.5%以上。

火精铜中常含有金、银等贵金属和少量杂质，通常要进行电解精炼。

若金、银和有害杂质含量很少，可直接铸成商品铜锭。

粗铜火法精炼主要由鼓风氧化和重油还原两个操作环节构成。

铜中有害杂质除去的程度主要取决于氧化过程，而铜中氧的排除程度则取决于还原程度。

1.氧化过程由于粗铜含铜98%以上，所以在氧化过程中，首先是铜的氧化：4Cu+O2=2Cu2O生成的Cu2O溶解于铜液，在操作温度1373~1523K条件下，Cu2O在铜中的杂质金属(Me)发生反应：Cu2O +Me=2Cu+MeO反映平衡常数：K=[MeO]*[Cu]/[Cu2O][Me]因为MeO在铜里溶解度小，很容易饱和；而铜的浓度更大，杂质氧化时几乎不发生变化，故都可视为常数，因此K*=[Me]/[Cu2O]所以，Cu2O的浓度越大，杂质金属Me的浓度就越小。

因此，为了迅速完成地出去铜中的杂质，必须使铜液中Cu2O的浓度达到饱和。

升高温度可以增加铜液中Cu2O的浓度，但温度太高会使燃料消耗增加，也会使下一步还原时间延长，所以氧化期间温度以1373~1423K为宜。

此时Cu2O的饱和浓度为6%-8%。

氧化除杂质时，为了减少铜的损失和提高过程效率，常加入各种溶剂如石英砂，石灰和苏打等，使各种杂质生成硅酸铅、砷酸钙等造渣除去。

脱硫是在氧化精炼最后进行，这是因为有其他对氧亲和势力的金属时，铜的硫化物不易被氧化，但只要氧化除杂质金属结束，立即就会发生剧烈的相互反应，放出SO2: CuS+2Cu2O=6Cu+SO2这时铜水出现沸腾现象，称为“铜雨”。

2 基本过程铜火法精炼包括氧化脱硫等杂质和还原脱氧两个基本过程。

氧化过程又称氧化精炼期，主要是脱除粗铜中的硫、铁、铅、锌、镍、砷、锑、锡和秘等杂质。

熔池中待精炼熔体质量的98%以上是铜，所以氧化过程一开始，首先是铜被鼓入熔池的空气中的氧所氧化: 4Cu+O2一2Cu2O 生成的Cu2O溶解于铜液中，在操作温度1373一1523K条件下，CuZO在铜中溶解度为6%一13%。

铜中杂质金属(Me)遇溶解在铜液中的Cu2O时便发生反应: Cu2O+Me——MeO十2Cu 由于MeO在铜中溶解度很小，而铜的浓度在杂质氧化时几乎不发生变化，可视为常数，上式的反应平衡常数为:K=〔Cu2O〕〔Me，〕K‘或〔Me‘〕〔Cu2O〕式中表明，Cu2O的浓度越高，杂质金属的浓度就越小，被除去的杂质就越多。

从节约嫉料和不延长下一步还原过程所需时间等综合因素出发，氧化过程温度控制在1373~1423K时，eu2o的饱和浓度约为6%~s%。

氧化精炼期通常还要加入石英砂、石灰和苏打等熔剂，以使铁、铅、砷、锑等杂质氧化后造渣除去。

除硫是在氧化过程的后期完成。

因为在有对氧的亲和势较大的金属杂质存在时，铜的硫化物不易氧化，而一旦金属杂质氧化结束，铜中硫的氧化反应会剧烈进行: 〔S〕e。

+2〔O〕eu一502(g) 反应平衡常数为: p阳。

氧化精炼末期铜液含氧约0.6%，1373K时的反应平衡常数K值为90,气相中户、2在3. ZkPa左右，由此计算铜液中含硫量可以降到0.001%。

铜液中以Cu2O 形态存在的氧在下一步还原过程中除去。

还原过程又称还原精炼期。

用重油、丙烷等还原剂将CuZO还原成金属铜，使铜中氧含量降到0.05% ~0.10%的过程。

重油等还原剂受热裂解为HZ、CO、C等成分，还原反应为: Cu2O十H2—2Cu+H2O Cu:O+CO—2Cu+CO2Cu2O+C一2Cu+CO 还原精炼期的终点控制十分重要，如过还原，氢气在铜液中的溶解量会急剧增加，在浇铸铜阳极板时析出，使阳极板多孔;而还原不足时，就不能产生一定量的水蒸气，以抵消铜冷凝时的体积收缩部分，降低了阳极板的物理规格，同样不利。

铜冶炼技术的发展经历了漫长的过程，但至今铜的冶炼仍以火法冶炼为主，其产量约占世界铜总产量的85％。

1)火法冶炼一般是先将含铜百分之几或千分之几的原矿石，通过选矿提高到20－30％，作为铜精矿，在密闭鼓风炉、反射炉、电炉或闪速炉进行造锍熔炼,产出的熔锍（冰铜)接着送入转炉进行吹炼成粗铜,再在另一种反射炉内经过氧化精炼脱杂，或铸成阳极板进行电解，获得品位高达99。

9％的电解铜。

该流程简短、适应性强，铜的回收率可达95％，但因矿石中的硫在造锍和吹炼两阶段作为二氧化硫废气排出，不易回收，易造成污染。

近年来出现如白银法、诺兰达法等熔池熔炼以及日本的三菱法等、火法冶炼逐渐向连续化、自动化发展。

2)现代湿法冶炼有硫酸化焙烧－浸出－电积，浸出－萃取－电积，细菌浸出等法，适于低品位复杂矿、氧化铜矿、含铜废矿石的堆浸、槽浸选用或就地浸出。

湿法冶炼技术正在逐步推广，预计本世纪末可达总产量的20%，湿法冶炼的推出使铜的冶炼成本大大降低. 向左转|向右转电解铝的基本原理和工艺过程: 电解铝就是通过电解得到金属铝。

现代电解铝工业生产采用冰晶石—氧化铝熔融电解法。

熔融冰晶石是溶剂，氧化铝是溶质，以碳素体作为阳极，铝液作为阴极，通入强大的直流电后，在950℃～970℃下，在电解槽内进行电化学反应。

阳极主要产物是二氧化碳和一氧化碳气体，其中含有一定量的氟化氢等有害气体和固体粉尘，该气体需经过净化处理后排空。

阴极产物是铝液，铝液通过真空抬包从电解槽内抽出，送至铸造车间，在保温炉内经净化澄清后,浇铸成铝锭或直接加工成线坯、型材等生产工艺流程其生产工艺流程如下图:氧化铝氟化盐碳阳极直流电↓ ↓ ↓ ↓ ↓排出阳极气体-——--—电解槽↑ ↓ ↓ 废气← 气体净化铝液↓ ↓ 回收氟化物净化澄清----—-————-———-—————-——↓ ↓ ↓ 返回电解槽浇注轧制或铸造↓ ↓ 铝锭线坯或型材方程电解铝就是通过电解得到的铝。

重要通过这个方程进行：2Al2O3==4Al+3O2。

铜精炼工艺操作规程1、工艺原理一般粗铜含有 0.5~1.5%的杂质，紫杂铜含有 1~5%的杂质。

这些杂质的存在，使铜的抗腐性弱，机械性能差，导热、导电率低，不适合机械加工及电气工业的应用。

火法精炼主要是将金、银等贵重金属以外的杂质含量降低到相应限度，以满足电解精炼的要求。

火法精炼是将粗铜、紫杂铜装入精炼炉内熔化后，向熔体铜内通入空气，使其中对氧亲和力较大的杂质 Zn 、Fe 、Pb 、Sn 、As 、S 等发生氧化，以氧化物的形态与参加炉内的熔剂发生氧化反响，于铜液外表形成炉渣，或挥发进入炉气而除去。

残留在铜液中的氧，经复原脱去后，即可浇铸成电解精炼用的阳极板。

因此，铜火法精炼可分成以下两个主要反响阶段： 1.1 氧化阶段在 1160℃的温度条件下，使铜液中的杂质发生氧化而除去。

主要反响式： 4Cu+O =2Cu O22Cu O+Me=2 Cu+MeO2MeO+SiO = Me O·SiO222Cu 2O+ Cu 2S=6 Cu+SO ↑21.2 复原阶段经氧化后铜熔体约含有 8%左右的氧，需进展复原以脱除铜熔体中的氧。

其主要反响式〔用煤粉作复原剂〕：Cu O+C=2 Cu+CO24 Cu2O+CH4=8 Cu+CO2+2 H O2Cu O+CO=2 Cu+CO2 2Cu O+H =2 Cu + H O2 2 26Cu O+2C H =12 Cu+2CO+m H + 2CO2 2 m 22 2、工艺流程3、主要工艺设备一览表序号 设备名称规格型号数 量主要技术参数 备注69-12-8D7空气压缩机 3LA-16/3.5风量 6763-7981m 3/h3 风 压 21732-21947Pa打气量 16m 3/min 4出口压力 0.35MPa75Kw电机 75 Kw冷却水泵JS80-65-160配 用 电 机 Y132S -2 282扬 程 28m 流 量 7.5 Kw50m 3/h热水泵 JS100-65-250扬 程 20m 流 量 配 用 电 机 Y132S-4 9250m 3/h7.5 Kw10 贮油罐200m 32 Φ 6500*6800玻璃钢冷塔80,100t桓台宏玉玻璃钢生产11 212 切割机J3G-400 113 电焊机BX1-3002沟通 〔打〕齿轮流量 33.3L/minY100 L 2-42.2 Kw14油泵KCB-33.3 41.45MPa(卸)齿轮流量 300L/minY132 M 2-615 油泵KCB-300 20.36MPa5.5Kw1 铜阳极 精炼炉炉 膛 4900*2600 4 容量：60-75t 熔池面积：13 ㎡ 燃料：煤焦油最大熔池深度：680㎜ 2 圆盘浇铸机Φ 8600-9000 铸模 18-20 块 配用电机㎜ 2 浇铸速度 100 块/时 2.2Kw 3 地轨加料机 自制 2加料力量 1t/次电动单梁桥式起重量 3-5 吨 Zd 41-4 14 起重机6 电机 7.5 Kw起重量 2.5t5 卷扬机 JJK 20 平均绳速 25m/min Y100L1-42.2Kw风机9-12 风量 7133m 3/h 55Kw2 风压 16729Pa4、工艺技术条件4.1铜阳极板技术标准4.1.1铜阳极板的化学成分Cu≥99.0%～99.5% As ≤0.09%Sb ≤0.02%Bi ≤0.02% Zn≤0.02%Fe≤0.05%Pb≤0.15%Ni≤0.25%S≤0.05% 4.1.2.1 每块阳极板的重量为200±20Kg(外购板±5Kg)〔鹏辉〕；每块铜阳极板的重量 265Kg,每块重量允差±5Kg。

粗铜的火法精炼工艺1概述1.1阳极炉精炼的目的粗铜火法精炼的任务是除去一部分杂质，目的是为电解精炼提供合乎要求的阳极铜，并浇铸成表面平整、厚度均匀、致密的阳极板，以保证电解铜的质量和降低电解精炼的成本。

1.2阳极炉精炼的过程描述转炉产出的粗铜装入粗铜包子，用液体吊车倒入阳极炉内，先通入压缩空气使之产生氧化反应，氧化结束后扒出炉渣，开始通入还原剂使之产生还原反应，还原结束后开始浇铸，精炼过程采用重油做燃料。

阳极板的双圆盘定量浇铸系统是由程序来自动控制的。

产生的烟气经过空气换热器冷却后经排空。

1.3阳极炉精炼的工艺流程2粗铜火法精炼原理粗铜的火法精炼包括氧化与还原两个主要过程。

粗铜的火法精炼通常是在1150～1250℃的温度下，先向铜熔体中鼓入空气，使铜熔体中的杂质与空气中的氧发生氧化反应，以金属氧化物MO形态进入渣中，然后用碳氢还原剂将熔解在铜的氧出去，最后浇铸成合格的阳极送去电解精炼。

2.1阳极炉精炼氧化原理及主要物理化学变化阳极炉氧化精炼是在1150～1200℃的高温下，将空压风鼓入熔铜中，由于铜液中大多数杂质对氧的亲合力都大于铜对氧的亲合力，且多数杂质氧化物在铜水中的溶解度很小，当空气中的氧通入铜熔体中便优先将杂质氧化除去。

脱硫是在氧化过程中进行的。

向铜熔体中鼓入空气时，除了O2直接氧化熔铜中的硫产生SO2之外，氧亦熔于铜中。

但熔体中铜占绝大多数，而杂质占极少数，按质量作用定律，优先反应的是铜的大量氧化：4Cu+O2=2Cu2O所生成的Cu2O 溶解于铜水中，其溶解度随温度升高而增大。

1100℃，溶解的Cu2O=5%，相应的O2=0.56%1150℃，溶解的Cu2O=8.3%，相应的O2=0.92%1200℃，溶解的Cu2O=12.4%，相应的O2=1.38%1250℃，溶解的Cu2O=13.1%，相应的O2=1.53% 500℃1083℃20406080100Cu 重量% CuO700℃900℃1065℃1200℃1230℃3.4712.41300℃当Cu2O 含量超过该温度下的溶解度时，则熔体分为两层，下层是饱和了Cu2O 的铜液相，上层是饱和了铜的Cu2O 液相。
