《安装⼯程识图》复习题及答案《安装⼯程识图》复习题及答案⼀、选择题1、建筑施⼯图上⼀般注明的标⾼是( )。
A、绝对标⾼B、相对标⾼C、绝对标⾼和相对标⾼D、要看图纸上的说明2、建筑物结构承重可分为( )。
DA、墙承重式、框架结构B、墙承重式C、半框架结构，框架结构D、墙承重式、框架结构、空间结构、半框架结构3、墙体是房屋的⼀个重要组成部分，按墙的平⾯位置不同分为( ).A、纵墙与横墙B、外墙和内墙C、承重墙与⾮承重墙D、砖墙与钢筋混凝⼟墙4、钢筋混凝⼟梁主要是( )构件。
AA、抗弯B、抗压C、抗拉D、抗剪5、钢筋混凝⼟梁中的弯起筋弯起⾓度⼀般为( ).CA、30度B、45度C、45度和60度D、60度6、箍筋的间距不应⼤于( )。
CA、200mmB、200-300mmC、400mmD、500mm7、钢筋混凝⼟柱是( )构件。
BA、受拉B、受压C、受弯D、受剪8、成型钢筋变形的原因是( )。
BA、成型时变形B、堆放不合格C、地⾯不平D、钢筋质量不好9、钢筋⼯程施⼯中要看懂( )。
CA、总平⾯图B、⼟建施⼯图C、结构施⼯图D、⼟建施⼯图与结构施⼯图10、建筑⼯程图中尺⼨单位，总平⾯图和标⾼单位⽤( )为单位。
A、mmB、cmC、mD、km11、⼀个平等于⽔平投影⾯的平⾏四边形在空间各个投影⾯的正投影是( )。
A、两条线，⼀个平⾯B、⼀条线两个平⾯C、⼀点、⼀条线、⼀个⾯D、两条线、⼀个点12、图纸上标注的⽐例是1：1000则图纸上的10mm表⽰实际的( )。
CA、10mmB、100mmC、10mD、10km13、画基础平⾯图时，基础墙的轮廓线应画成( )。
CA、细实线B、中实线C、粗实线D、实线14、基础各部分形状、⼤⼩、材料、构造、埋置深度及标号都能通过( )反映出来。
BA、基础平⾯图B、基础剖⾯图C、基础详图D、总平⾯图15、施⼯平⾯图中标注的尺⼨只有数量没有单位，按国家标准规定单位应该是( )。

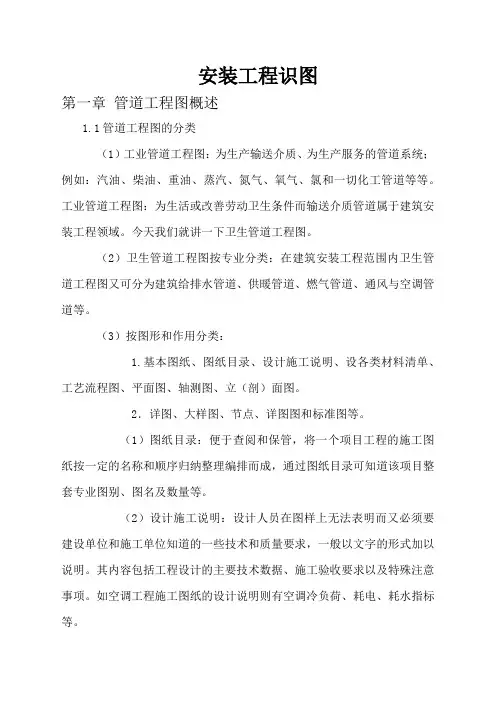

安装工程识图第一章管道工程图概述1.1管道工程图的分类（1）工业管道工程图：为生产输送介质、为生产服务的管道系统；例如：汽油、柴油、重油、蒸汽、氮气、氧气、氯和一切化工管道等等。
工业管道工程图：为生活或改善劳动卫生条件而输送介质管道属于建筑安装工程领域。
今天我们就讲一下卫生管道工程图。
（2）卫生管道工程图按专业分类：在建筑安装工程范围内卫生管道工程图又可分为建筑给排水管道、供暖管道、燃气管道、通风与空调管道等。
（3）按图形和作用分类：1.基本图纸、图纸目录、设计施工说明、设各类材料清单、工艺流程图、平面图、轴测图、立（剖）面图。
2．详图、大样图、节点、详图图和标准图等。
（1）图纸目录：便于查阅和保管，将一个项目工程的施工图纸按一定的名称和顺序归纳整理编排而成，通过图纸目录可知道该项目整套专业图别、图名及数量等。
（2）设计施工说明：设计人员在图样上无法表明而又必须要建设单位和施工单位知道的一些技术和质量要求，一般以文字的形式加以说明。
其内容包括工程设计的主要技术数据、施工验收要求以及特殊注意事项。
如空调工程施工图纸的设计说明则有空调冷负荷、耗电、耗水指标等。
（3）工艺流程图：是整个管道系统，整个工艺变化的过程的原理图。
是设各布置和管道布置等设计的依据，也是施工安装和操作运行的依据。
通过此图，可全面了解建筑物名称、设备编号，整个系统的仪表控制点，可确切了解管道的材质、规格、编号、输送的介质与流向以及主要控制阀门等。
（4）平面图：管道平面图是管道工程中最基本的一种图样，主要表示设备、管道在建筑物内的平面布置，表示管线的排列和走向，坡度和坡向，管径和标高以及各管段的长度尺寸和相对位置等具体数据。
（5）轴测图：是管道工程中的重要图解之一，它反映设备管道的空间布置，管线的空间走向。
建筑给排水和暖通工程图，通常结合平面图和轴测图进行识图。
（6）立（剖）面图：是管道工程中常见的图解，主要反映管道在建筑物内的垂直高度方向上的布置，反映在垂直方向上管线的排列和走向，以及各管线的编号、管径、标高等具体数据。
