材料表面形貌分析方法及其应用模板

材料形貌的微观结构分析与表征材料的微观结构是决定其性能和行为的关键因素之一。

通过微观结构的分析和表征，我们可以深入了解材料的组成、形貌和特性，从而为科学研究和工业应用提供有力的支持。

本文将探讨材料形貌的微观结构分析与表征的方法和意义。

一、形貌的微观结构分析材料的形貌是指材料的外部形状和内部结构特征。

传统的微观结构分析方法包括光学显微镜观察和扫描电子显微镜观察。

光学显微镜通过聚焦光线来观察材料的形貌，并且可以进行放大成像。

扫描电子显微镜则通过电子束来观察材料的形貌，并且可以获得更高的分辨率。

除了传统的显微镜方法外，还有一些先进的形貌分析技术被广泛应用。

例如，原子力显微镜可以通过探针与材料表面的相互作用来获取材料的形貌信息，具有非常高的分辨率和灵敏度。

透射电子显微镜可以通过透射电子束穿过材料来观察其内部结构，从而获得更为详细的形貌信息。

二、微观结构的表征材料的微观结构是指材料的晶体结构、晶粒尺寸、晶界分布等特征。

通过对微观结构的表征，我们可以了解材料的晶格结构、晶粒形貌以及晶体缺陷等信息。

X射线衍射是一种常用的微观结构表征方法。

通过照射材料的晶体，X射线会在晶格中发生衍射现象，从而提供关于晶体结构的信息。

同时，控制X射线的入射角度和衍射角度，可以计算出晶体的晶格参数和晶体的取向关系。

电子背散射衍射也被广泛用于微观结构的表征。

通过照射材料的定向薄片，电子束会在材料中发生背散射现象，从而提供关于晶体取向和晶粒形貌的信息。

利用电子背散射图样可以计算晶体的晶格参数以及晶界的方向和形貌。

除了X射线衍射和电子背散射衍射外，还有一些其他的微观结构表征方法，如拉曼光谱、核磁共振、质谱等。

这些方法可以提供关于材料微观结构的不同方面的信息，从而帮助我们深入了解材料的特性和行为。

三、微观结构分析与材料研究微观结构分析对于材料研究具有重要意义。

通过深入了解材料的微观结构，我们可以揭示材料的性能和行为背后的机制，从而为材料设计和制备提供指导。

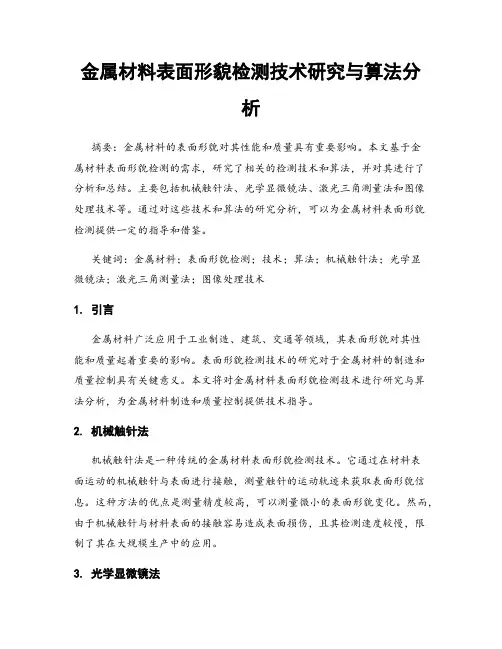

金属材料表面形貌检测技术研究与算法分析摘要：金属材料的表面形貌对其性能和质量具有重要影响。

本文基于金属材料表面形貌检测的需求，研究了相关的检测技术和算法，并对其进行了分析和总结。

主要包括机械触针法、光学显微镜法、激光三角测量法和图像处理技术等。

通过对这些技术和算法的研究分析，可以为金属材料表面形貌检测提供一定的指导和借鉴。

关键词：金属材料；表面形貌检测；技术；算法；机械触针法；光学显微镜法；激光三角测量法；图像处理技术1. 引言金属材料广泛应用于工业制造、建筑、交通等领域，其表面形貌对其性能和质量起着重要的影响。

表面形貌检测技术的研究对于金属材料的制造和质量控制具有关键意义。

本文将对金属材料表面形貌检测技术进行研究与算法分析，为金属材料制造和质量控制提供技术指导。

2. 机械触针法机械触针法是一种传统的金属材料表面形貌检测技术。

它通过在材料表面运动的机械触针与表面进行接触，测量触针的运动轨迹来获取表面形貌信息。

这种方法的优点是测量精度较高，可以测量微小的表面形貌变化。

然而，由于机械触针与材料表面的接触容易造成表面损伤，且其检测速度较慢，限制了其在大规模生产中的应用。

3. 光学显微镜法光学显微镜法是一种常用的金属材料表面形貌检测技术。

它利用光学显微镜对材料表面进行图像获取和分析，通过观察材料表面的形貌变化来判断其质量。

这种方法具有测量速度快、非接触、分辨率高等优点，并且可以实时观察表面形貌的变化。

然而，由于其依赖于人眼的观察和判断，存在主观性较强的问题。

为了提高测量的准确性和可靠性，需要结合图像处理技术对图像进行分析和处理。

4. 激光三角测量法激光三角测量法是一种利用激光束对金属材料表面进行非接触性测量的技术。

它通过测量激光束的入射角度和反射角度，以及激光束的速度，计算出材料表面的形貌信息。

这种方法具有测量速度快、精度高、非接触等优点，并且可以实现对大面积和复杂形状的金属材料表面形貌的测量。

然而，该方法对表面反射率的要求较高，且对表面颜色和材料的吸收特性具有一定的限制。

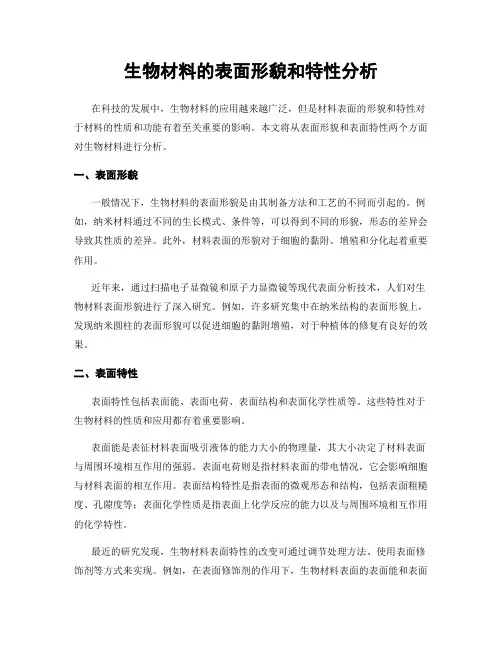

生物材料的表面形貌和特性分析在科技的发展中，生物材料的应用越来越广泛，但是材料表面的形貌和特性对于材料的性质和功能有着至关重要的影响。

本文将从表面形貌和表面特性两个方面对生物材料进行分析。

一、表面形貌一般情况下，生物材料的表面形貌是由其制备方法和工艺的不同而引起的。

例如，纳米材料通过不同的生长模式、条件等，可以得到不同的形貌，形态的差异会导致其性质的差异。

此外，材料表面的形貌对于细胞的黏附、增殖和分化起着重要作用。

近年来，通过扫描电子显微镜和原子力显微镜等现代表面分析技术，人们对生物材料表面形貌进行了深入研究。

例如，许多研究集中在纳米结构的表面形貌上，发现纳米圆柱的表面形貌可以促进细胞的黏附增殖，对于种植体的修复有良好的效果。

二、表面特性表面特性包括表面能、表面电荷、表面结构和表面化学性质等。

这些特性对于生物材料的性质和应用都有着重要影响。

表面能是表征材料表面吸引液体的能力大小的物理量，其大小决定了材料表面与周围环境相互作用的强弱。

表面电荷则是指材料表面的带电情况，它会影响细胞与材料表面的相互作用。

表面结构特性是指表面的微观形态和结构，包括表面粗糙度、孔隙度等；表面化学性质是指表面上化学反应的能力以及与周围环境相互作用的化学特性。

最近的研究发现，生物材料表面特性的改变可通过调节处理方法、使用表面修饰剂等方式来实现。

例如，在表面修饰剂的作用下，生物材料表面的表面能和表面电荷均发生改变，从而影响其细胞相互作用。

此外，通过调节生物材料表面的结构特性和化学性质，可以使其具有更好的生物相容性、力学性能和药物缓释效果。

总之，生物材料的表面形貌与特性对于材料的性质和应用具有至关重要的影响。

随着表面分析技术的不断进步，人们对于生物材料表面的研究将会越来越深入，为生物材料的设计和应用提供更有力的支撑。

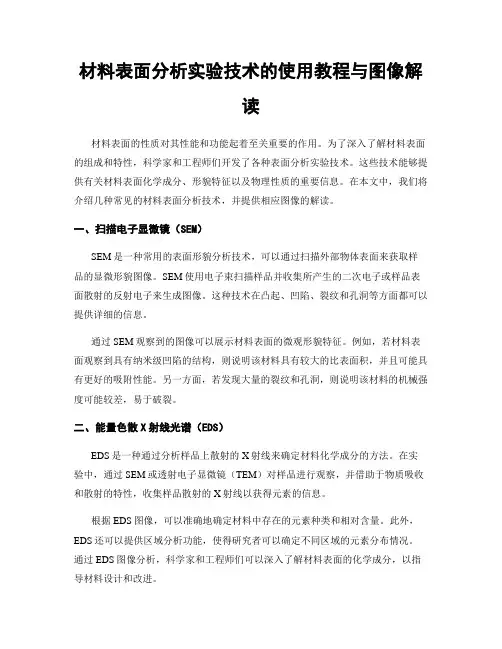

材料表面分析实验技术的使用教程与图像解读材料表面的性质对其性能和功能起着至关重要的作用。

为了深入了解材料表面的组成和特性，科学家和工程师们开发了各种表面分析实验技术。

这些技术能够提供有关材料表面化学成分、形貌特征以及物理性质的重要信息。

在本文中，我们将介绍几种常见的材料表面分析技术，并提供相应图像的解读。

一、扫描电子显微镜（SEM）SEM是一种常用的表面形貌分析技术，可以通过扫描外部物体表面来获取样品的显微形貌图像。

SEM使用电子束扫描样品并收集所产生的二次电子或样品表面散射的反射电子来生成图像。

这种技术在凸起、凹陷、裂纹和孔洞等方面都可以提供详细的信息。

通过SEM观察到的图像可以展示材料表面的微观形貌特征。

例如，若材料表面观察到具有纳米级凹陷的结构，则说明该材料具有较大的比表面积，并且可能具有更好的吸附性能。

另一方面，若发现大量的裂纹和孔洞，则说明该材料的机械强度可能较差，易于破裂。

二、能量色散X射线光谱（EDS）EDS是一种通过分析样品上散射的X射线来确定材料化学成分的方法。

在实验中，通过SEM或透射电子显微镜（TEM）对样品进行观察，并借助于物质吸收和散射的特性，收集样品散射的X射线以获得元素的信息。

根据EDS图像，可以准确地确定材料中存在的元素种类和相对含量。

此外，EDS还可以提供区域分析功能，使得研究者可以确定不同区域的元素分布情况。

通过EDS图像分析，科学家和工程师们可以深入了解材料表面的化学成分，以指导材料设计和改进。

三、拉曼光谱拉曼光谱是一种通过测量样品中分子振动引起的光散射来揭示其分子结构和化学成分的方法。

该技术是一种非破坏性分析方法，可以对样品进行实时分析。

拉曼光谱可以用于测定材料表面的化学组成和有机分子的取向，同时也可以检测材料中的杂质和不纯物质。

通过拉曼光谱图像的解读可以了解材料表面分子的结构和组成。

比如，通过峰位和峰形等特征，可以推断某些官能团的存在，从而判断材料是否含有特定的化学官能团。

材料表面微观形貌和化学性质分析近年来，材料科学在各行各业的应用中越来越受到重视。

材料的性能优化成为了一项前沿领域的研究方向。

为更好地探寻材料的性能特征，表面微观形貌和化学性质分析成为了一个研究的热点。

一、表面微观形貌分析表面微观形貌是观察和研究材料表面的重要内容。

表面形貌直接关系到材料的物理化学性质和应用价值。

表面形貌的研究可以通过现代光学显微技术实现。

例如，扫描电子显微镜（SEM）和原子力显微镜（AFM）等技术可观察材料表面和其微观结构。

通过这些技术可以实现对材料表面的三维显微结构重建，定量和定性检测表面的各种特征，如粗糙度、疏密程度、平整度等，以及表面的微观形貌。

SEM技术广泛应用于材料科学、生物学等领域。

SEM技术通过扫描材料表面并检测从材料表面反射返回的电子信号来获取表面形貌等信息。

它的分辨率高达亚纳米级，可以清晰观察到微观结构。

AFM技术在柔性材料和生物学方面的研究方面较为重要。

AFM利用尖端触发力和距离测量原理获取表面形貌信息。

AFM可以在液-固相和气-固相的环境下进行实时观察，在测定粗糙度和表面性质的过程中提供高度的灵敏度。

二、表面化学性质分析表面化学性质是材料的一个重要性能指标，通常指物料分子和主体之间的相互反应。

不同材料的表面化学性质差异明显，因此，表面化学性质分析也是材料性能研究的重要方向。

表面化学性质的分析需要一定的化学分析技术。

X射线光电子能谱（XPS）是一种常见的表面分析技术，经常用于材料表面化学成分分析。

利用X射线固定能量的本质原理，XPS可以分析出与被测样品表面相互作用的元素和化学键组成。

同时，表面上的元素、化学键或者物质的含量也可以在不侵入其他分析方法的情况下得到确认。

表面等离子体共振（SPR）技术在表面化学性质和生物学领域中具有重要的应用价值。

SPR技术对表面微观结构和化学性质进行研究。

通过SPR技术可以实现对生物大分子、药物和肿瘤标志物等物质的分子识别，具有阈低、专一、快速测定的特点。

物理实验技术中的表面形貌与结构表征方法与实验技巧导语：在物理学中，对于材料的表面形貌与结构的表征是十分重要的。

通过对材料表面形貌与结构的研究，我们可以深入了解物质的性质和行为，为材料设计和应用提供有效的依据。

本文将介绍一些在物理实验中广泛使用的表面形貌与结构表征方法和实验技巧。

一、光学显微镜光学显微镜是一种通过光线对材料进行表面形貌观察的常用工具。

它可以通过调节物镜和目镜的放大倍数，实现对不同尺度的表面形貌观察。

在使用光学显微镜时，一些实验技巧可以提高观察效果。

首先，要将待观察的材料放置在平整的载玻片上，避免形成影响观察的倾斜和凹凸不平的表面。

此外，如果观察透明材料，可以使用倾斜角度来获得更多信息。

二、扫描电子显微镜（SEM）扫描电子显微镜是一种高分辨率的表面形貌观察工具，具有优秀的空间分辨率和深度感。

它通过扫描电子束在材料表面来观察样品的表面形貌。

在使用SEM进行观察时，一些实验技巧可以提高图像质量。

首先，样品的准备非常关键。

应该确保样品表面的平整度，并避免存在尖锐的边缘，以免损坏电子束发射源。

其次，合适的电子束发射电流和加速电压也会影响观察效果。

正确选择这些参数可以得到清晰、高对比度的图像。

三、透射电子显微镜（TEM）透射电子显微镜是一种观察材料内部结构和纳米尺度表面结构的强大工具。

TEM利用电子束穿透样品，通过探测电子束的散射来提供高分辨率的图像。

在使用TEM进行观察时，需要一些实验技巧来保证观察效果。

首先，样品制备非常重要。

样品应该被制成薄片，以保证电子束能够穿透并获得高分辨率图像。

其次，选择合适的对比度增强剂可以提高图像质量。

最后，通过控制透射电镜的衍射模式和聚焦，可以进一步改善图像质量和观察效果。

四、大角度X射线散射（SAXS）大角度X射线散射技术可以用来表征材料的纳米尺度结构。

通过利用X射线与材料相互作用产生的散射模式，可以获得材料内部的结构信息。

在进行SAXS实验时，需要注意一些技巧来提高实验效果。

化学中的材料表面形貌分析方法研究近年来，随着材料化学领域的不断发展，人们对于材料表面形貌分析方法的研究也越来越深入。

化学中的材料表面形貌分析，可以用于研究材料的纳米结构、表面形貌、晶体形貌等，可以为材料的设计与优化提供有效的依据。

一、扫描电子显微镜（SEM）分析法扫描电子显微镜（SEM）是一种利用电子束物理产生组织结构表面形貌图像的显微镜技术。

通过SEM可以快速地获得表面形貌图像，并可以实现高分辨率的表面形貌分析。

以金属材料为例，SEM可以获取金属表面的形貌、晶粒尺寸、晶界宽度、表面氧化物分布等信息。

此外，SEM还可以结合能谱分析（EDS）和电子组成分析（EBSD）等技术来对样品的元素成分和晶体结构进行分析。

二、原子力显微镜（AFM）分析法原子力显微镜（AFM）是一种用于观察样品表面的高分辨率显微镜技术。

AFM采用微悬臂探针对样品表面进行反弹，将探针的反弹量转化为图像，从而得到样品表面的形貌信息。

AFM可以实现高分辨率的表面形貌分析，对于纳米结构的样品甚至可以达到原子级别的分析。

与SEM不同的是，AFM的表面分析是无需真空环境和特殊条件的，因此在生物学、医学等领域的应用也非常广泛。

三、拉曼光谱分析法拉曼光谱是一种用于研究物质结构、成分和光谱特征的分析方法。

拉曼光谱利用激光来激发样品让其发生振动，进而通过分析样品发出的散射光谱来确定样品的结构、振动频率和类别等信息。

在化学中，拉曼光谱常用于鉴定物质的化学成分、分子结构和官能团等信息。

此外，在材料表面分析中，拉曼光谱可以用于表面包覆物的检测、纳米材料的结构分析和表面吸附分子的研究等方向。

四、X射线衍射（XRD）分析法X射线衍射（XRD）是一种用于分析材料结构和组分的方法。

XRD利用材料对X射线的衍射效应来分析其晶体结构，以此识别材料的种类、提取其结构和组分信息。

在材料表面形貌分析中，XRD常用于对薄膜和纳米结构的样品进行分析。

由于XRD可以识别出样品内部的晶体结构，因此可以用于研究样品的晶格形貌、纳米尺度的晶体缺陷、材料的晶体生长机制等问题。

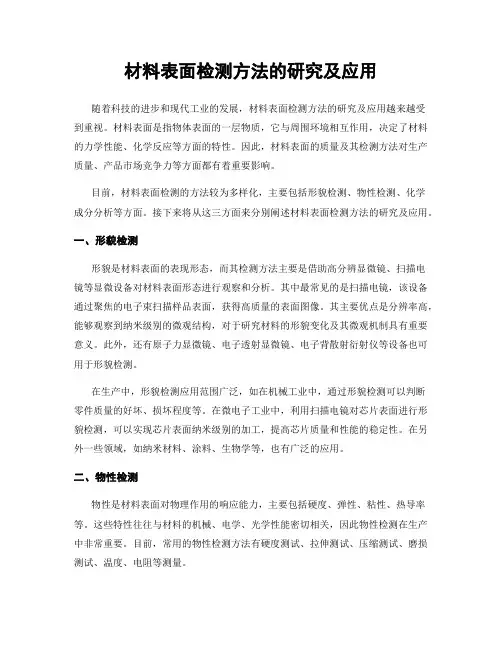

材料表面检测方法的研究及应用随着科技的进步和现代工业的发展，材料表面检测方法的研究及应用越来越受到重视。

材料表面是指物体表面的一层物质，它与周围环境相互作用，决定了材料的力学性能、化学反应等方面的特性。

因此，材料表面的质量及其检测方法对生产质量、产品市场竞争力等方面都有着重要影响。

目前，材料表面检测的方法较为多样化，主要包括形貌检测、物性检测、化学成分分析等方面。

接下来将从这三方面来分别阐述材料表面检测方法的研究及应用。

一、形貌检测形貌是材料表面的表现形态，而其检测方法主要是借助高分辨显微镜、扫描电镜等显微设备对材料表面形态进行观察和分析。

其中最常见的是扫描电镜，该设备通过聚焦的电子束扫描样品表面，获得高质量的表面图像。

其主要优点是分辨率高，能够观察到纳米级别的微观结构，对于研究材料的形貌变化及其微观机制具有重要意义。

此外，还有原子力显微镜、电子透射显微镜、电子背散射衍射仪等设备也可用于形貌检测。

在生产中，形貌检测应用范围广泛，如在机械工业中，通过形貌检测可以判断零件质量的好坏、损坏程度等。

在微电子工业中，利用扫描电镜对芯片表面进行形貌检测，可以实现芯片表面纳米级别的加工，提高芯片质量和性能的稳定性。

在另外一些领域，如纳米材料、涂料、生物学等，也有广泛的应用。

二、物性检测物性是材料表面对物理作用的响应能力，主要包括硬度、弹性、粘性、热导率等。

这些特性往往与材料的机械、电学、光学性能密切相关，因此物性检测在生产中非常重要。

目前，常用的物性检测方法有硬度测试、拉伸测试、压缩测试、磨损测试、温度、电阻等测量。

其中硬度测试是物性检测中最常用的方法之一，主要用于测试金属材料、陶瓷、玻璃等硬度。

在金属零件生产中，通过硬度检测，可以判断金属材料的硬度是否符合要求，从而判断其质量是否达标。

此外，硬度测试也可用于药品制剂中药片的硬度检测等领域。

三、化学成分分析化学成分是材料表面的组成成分，主要包括元素、化合物及其结构等。

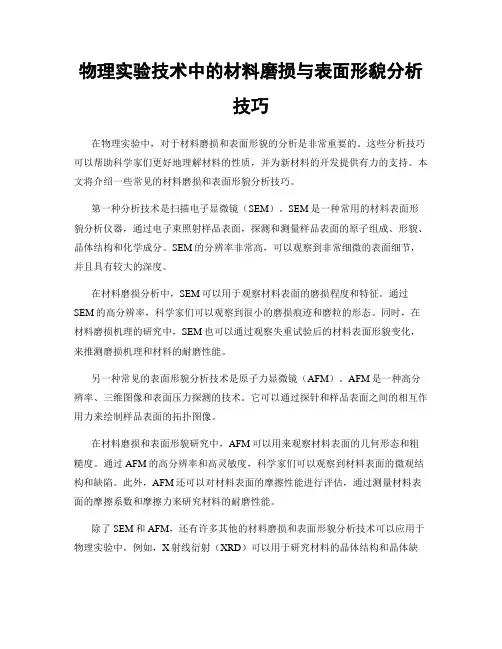

物理实验技术中的材料磨损与表面形貌分析技巧在物理实验中，对于材料磨损和表面形貌的分析是非常重要的。

这些分析技巧可以帮助科学家们更好地理解材料的性质，并为新材料的开发提供有力的支持。

本文将介绍一些常见的材料磨损和表面形貌分析技巧。

第一种分析技术是扫描电子显微镜（SEM）。

SEM是一种常用的材料表面形貌分析仪器，通过电子束照射样品表面，探测和测量样品表面的原子组成、形貌、晶体结构和化学成分。

SEM的分辨率非常高，可以观察到非常细微的表面细节，并且具有较大的深度。

在材料磨损分析中，SEM可以用于观察材料表面的磨损程度和特征。

通过SEM的高分辨率，科学家们可以观察到很小的磨损痕迹和磨粒的形态。

同时，在材料磨损机理的研究中，SEM也可以通过观察失重试验后的材料表面形貌变化，来推测磨损机理和材料的耐磨性能。

另一种常见的表面形貌分析技术是原子力显微镜（AFM）。

AFM是一种高分辨率、三维图像和表面压力探测的技术。

它可以通过探针和样品表面之间的相互作用力来绘制样品表面的拓扑图像。

在材料磨损和表面形貌研究中，AFM可以用来观察材料表面的几何形态和粗糙度。

通过AFM的高分辨率和高灵敏度，科学家们可以观察到材料表面的微观结构和缺陷。

此外，AFM还可以对材料表面的摩擦性能进行评估，通过测量材料表面的摩擦系数和摩擦力来研究材料的耐磨性能。

除了SEM和AFM，还有许多其他的材料磨损和表面形貌分析技术可以应用于物理实验中。

例如，X射线衍射（XRD）可以用于研究材料的晶体结构和晶体缺陷。

扩散反射红外光谱（DRIFTS）可以用来表征材料表面的化学吸附性质。

光电子能谱（XPS）可以对材料表面的元素组成和化学状态进行分析。

总结起来，物理实验技术中的材料磨损和表面形貌分析技巧非常重要。

通过使用SEM、AFM以及其他分析技术，科学家们可以观察和研究材料的磨损特征、形貌和结构，为材料的性能评估和改进提供科学依据。

这些分析技术的发展和应用将进一步推动材料科学和工程的发展，促进材料技术的创新和应用。

表面分析和形貌的分析技术研究表面分析和形貌的研究是材料科学和工程领域中非常重要的一部分。

因为大多数材料和器件的性能都与其表面形貌有关，所以理解和控制表面形貌是优化材料和器件性能的关键。

本文将介绍一些常见的表面分析和形貌的分析技术。

扫描电子显微镜（SEM）扫描电子显微镜是一种利用电子束扫描样品表面并探测其信号来得到高分辨率图像的仪器。

因为电子波长比光波长小很多，所以SEM具有很高的分辨率。

它可以用于分析材料表面的形貌、结构和成分，并且还可以用于纳米结构的表面分析和制造。

SEM有很广泛的应用，包括纳米科学、材料科学、生物学、地质学等领域。

原子力显微镜（AFM）原子力显微镜是一种高分辨率、非接触式测量技术。

它可以用于测量材料表面形貌、力学性质和电学性质等。

AFM的探针是末端有尖锐针头的压电陶瓷棒，利用针头和样品之间的非接触力调整针头的高度，以获取样品表面形貌信息。

AFM可以实现纳米级别的表面分析和形貌测量。

X射线光电子能谱分析（XPS）X射线光电子能谱分析是一种用于分析材料表面成分和化学状态的技术。

在X射线的激发下，材料表面发射出各个元素的光电子。

通过测量这些光电子的能量和强度，可以确定材料表面的成分和化学状态。

XPS可以分析元素化学状态和表面污染等问题，在工业、材料科学和环境科学等领域有广泛的应用。

拉曼光谱分析拉曼光谱分析是一种用于分析材料分子结构和化学键性质的非侵入式技术。

它通过激光束对样品进行激发，测量样品发射出的散射光的频率和强度来获取样品的信息。

从拉曼光谱中可以得到相对于样品中的原子振动的信息，以及材料分子结构、键强度和晶格振动态信息，广泛应用于材料科学、化学、生物学等领域。

扫描探针显微镜（SPM）扫描探针显微镜是一种高分辨率图像量测和表面形貌观察的技术。

它使用一个小探头在样品表面扫描取得表面信息。

SPM可以高精度地定量检测材料表面的物理性质（如电性、磁性等）和化学性质（如物质溶液中的化学反应及其机理细节等），并且还可以用来研究纳米尺度下的材料性质和反应动力学。

一材料现代表面分析技术常用方法及各自的用途二 X射线电子能谱的工作原理、适用范围及特点1 X射线光电子能谱分析的基本原理：X光电子能谱分析的基本原理：一定能量的X光照射到样品表面，和待测物质发生作用，可以使待测物质原子中的电子脱离原子成为自由电子。

该过程可用下式表示：hν=E k+E b+E r其中：hν：X光子的能量；E k：光电子的能量；E b：电子的结合能；E r：原子的反冲能量。

其中E r很小，可以忽略。

对于固体样品，计算结合能的参考点不是选真空中的静止电子，而是选用费米能级，由内层电子跃迁到费米能级消耗的能量为结合能 E b，由费米能级进入真空成为自由电子所需的能量为功函数Φ，剩余的能量成为自由电子的动能E k，上式又可表示为： hν=E k+E b+Φ E b= hν-E k-Φ仪器材料的功函数Φ是一个定值，约为4eV，入射X光子能量已知，这样，如果测出电子的动能E k，便可得到固体样品电子的结合能。

各种原子，分子的轨道电子结合能是一定的。

因此，通过对样品产生的光子能量的测定，就可以了解样品中元素的组成。

元素所处的化学环境不同，其结合能会有微小的差别，这种由化学环境不同引起的结合能的微小差别叫化学位移，由化学位移的大小可以确定元素所处的状态。

例如某元素失去电子成为离子后，其结合能会增加，如果得到电子成为负离子，则结合能会降低。

因此，利用化学位移值可以分析元素的化合价和存在形式。

2 X射线光电子能谱法的应用（1）元素定性分析各种元素都有它的特征的电子结合能，因此在能谱图中就出现特征谱线，可以根据这些谱线在能谱图中的位置来鉴定周期表中除 H 和 He 以外的所有元素。

通过对样品进行全扫描，在一次测定中就可以检出全部或大部分元素。

（2）元素定量分折X射线光电子能谱定量分析的依据是光电子谱线的强度(光电子蜂的面积)反映了原于的含量或相对浓度。

在实际分析中，采用与标准样品相比较的方法来对元素进行定量分析，其分析精度达1％～2％。

单晶硅片的表面形貌观察和结构表征单晶硅片是电子、光电和光伏等领域中广泛应用的材料之一，其表面的形貌和结构特征对其性能和应用具有重要影响。

本文将探讨单晶硅片的表面形貌观察和结构表征方法，并讨论其在材料研究和应用中的意义。

首先，对于单晶硅片的表面形貌观察，常用的方法有扫描电子显微镜(SEM)和原子力显微镜(AFM)。

SEM是一种高分辨率的表面成像技术，能够提供样品表面的准确形貌，同时也可以观察到表面缺陷和杂质等微观结构。

AFM则是一种基于力和距离测量原理的高分辨率成像技术，能够提供样品表面的三维形貌和纳米级别的高度测量。

这些表面形貌观察方法为研究人员提供了对单晶硅片表面结构的直观认识。

在表面形貌观察的基础上，需要进行单晶硅片的结构表征。

X射线衍射(XRD)技术是一种常用的结构分析方法，可以通过样品对X射线的衍射图样，得到晶体的晶胞参数和晶体结构信息。

这种非破坏性的方法能够精确地确定单晶硅片的晶体结构和取向，为深入研究其性能提供了重要的依据。

除了XRD技术外，拉曼光谱分析也是一种常用的结构表征手段。

拉曼光谱是一种基于光学散射原理的非毁伤性光谱技术，能够提供有关材料的化学成分、结构和晶格振动等信息。

通过单晶硅片在不同位置的拉曼光谱测量，可以获得材料的晶体质量、应力分布和晶格缺陷等信息，为材料设计和优化提供了重要参考。

此外，还有电子能谱分析(ESCA)和透射电子显微镜(TEM)等技术可用于单晶硅片的结构表征。

ESCA是一种常用的化学表面分析技术，通过测量样品表面被轰击后产生的自由电子能谱，可以了解样品的元素组成、化学状态和原子组织等信息。

TEM则是一种高分辨率的电子显微镜技术，能够提供样品的微观结构和晶格信息。

通过这些结构表征手段，可以全面了解单晶硅片的物理性质和结构特征。

单晶硅片的表面形貌观察和结构表征对其性能和应用具有重要意义。

首先，在电子和光电器件的制备中，要求单晶硅片的表面必须光洁平整，缺陷和杂质较少，以保证器件的性能和稳定性。

化学技术中的材料表征方法与应用在现代化学技术领域中，材料表征是一个非常重要的方面。

通过表征手段可以了解材料的结构、性质和功能，为材料设计和应用提供有力的支持。

本文将探讨几种常见的材料表征方法及其应用。

一、扫描电子显微镜（SEM）扫描电子显微镜是一种常用的材料表征工具。

它能够通过扫描样品表面的电子束，获得高分辨率的图像。

通过SEM可以观察到材料的形貌、表面特征和微观结构，对材料的制备工艺和性能进行评估。

例如，在材料研究中，可以利用SEM观察纳米颗粒的形貌和分布情况，从而优化纳米材料的合成方法。

二、透射电子显微镜（TEM）透射电子显微镜是一种高分辨率的显微镜技术，可以用来观察材料的内部结构。

透射电子显微镜通过透射材料中的电子束，对材料进行成像和化学分析。

通过TEM可以观察到材料的晶体结构、晶格缺陷和界面特征，对材料的功能和性能进行评估。

例如，在材料科学中，可以利用TEM观察材料的纳米尺寸效应和晶体缺陷对材料性质的影响。

三、X射线衍射（XRD）X射线衍射是一种常用的非破坏性材料表征方法。

通过照射材料表面或内部的X射线束，测量出材料对X射线的衍射图案。

通过分析衍射图案，可以确定材料的晶体结构、晶格参数和晶体缺陷。

X射线衍射广泛应用于材料的结构表征、相变研究和材料的定量分析。

例如，在金属材料领域，可以利用X射线衍射分析金属的晶粒尺寸和晶格缺陷。

四、傅里叶变换红外光谱（FTIR）傅里叶变换红外光谱是一种常用的化学材料表征方法。

通过测量材料在红外光区的吸收和散射光谱，可以了解材料的分子振动模式和化学成分。

FTIR广泛应用于材料的组分分析、化合物结构和功能的表征。

例如，在聚合物材料研究中，可以利用FTIR观察聚合物链的结构和分子间相互作用，从而调控聚合物的性能。

五、原子力显微镜（AFM）原子力显微镜是一种高分辨率的显微镜技术。

通过探针与样品表面之间的相互作用力，可以生成样品表面的形貌和性质图像。

AFM广泛应用于材料的表面性质分析、微观力学性能表征。

利用电子扫描显微镜进行材料表面形貌观察的方法材料科学是一门研究材料结构、性能和制备方法的学科，而电子扫描显微镜（Scanning Electron Microscope，简称SEM）则是材料科学中常用的分析工具之一。

SEM通过扫描样品表面并利用电子束与样品相互作用来获取样品的形貌信息。

本文将介绍利用SEM进行材料表面形貌观察的方法以及一些应用案例。

首先，为了进行SEM观察，需要准备样品并进行预处理。

样品可以是固体、液体或气体，但需要注意的是，样品必须具有一定的导电性，因为SEM是利用电子束与样品相互作用来获取图像的。

对于非导电样品，可以通过涂覆导电薄层或者使用特殊的样品支撑材料来解决。

此外，样品的尺寸也需要适应SEM的工作距离和深度范围。

在样品准备完成后，接下来是SEM的操作步骤。

首先，将样品放置在SEM的样品台上，并固定好。

然后，通过真空系统将SEM的操作环境抽至高真空状态，以避免电子束与空气分子的相互作用。

接着，调整SEM的工作参数，例如加速电压、电子束的聚焦和对准等。

这些参数的选择需要根据样品的性质和所需观察的细节来确定。

最后，开始扫描样品表面并获取图像。

SEM观察的图像通常呈现出高分辨率和大深度的特点，能够清晰地显示材料的微观形貌。

利用SEM可以观察到材料表面的粗糙度、纹理、晶体结构等细节信息。

此外，SEM还可以通过特殊的探针技术，如能谱分析和电子背散射模式，获取更多的化学和结构信息。

除了观察材料的形貌，SEM还可以用于定量分析。

例如，可以通过测量图像中的颗粒大小和分布来评估材料的颗粒性质；可以通过测量图像中的孔隙度和孔径来评估材料的孔隙结构。

这些定量分析可以为材料科学研究提供重要的参考数据。

在实际应用中，利用SEM进行材料表面形貌观察的方法被广泛应用于材料科学、纳米科学、生物医学等领域。

例如，在材料科学中，SEM可以用于评估材料的表面质量和制备工艺的效果；在纳米科学中，SEM可以用于观察纳米颗粒的形貌和组装结构；在生物医学中，SEM可以用于观察细胞和组织的微观形貌。

材料微观形貌分析方法及应用研究材料的微观形貌分析是材料科学的重要研究领域，对于材料性能的理解和改进具有重要作用。

随着材料科学技术的发展，材料的形貌分析方法也得到了不断地发展，不断涌现出新的研究方法和技术。

本文将就材料微观形貌分析方法及应用研究进行探讨。

一、材料微观形貌分析方法1.扫描电子显微镜（SEM）SEM是一种通过扫描电子束与材料表面相互作用从而形成图像的分析仪器。

该方法应用颇广，可用于研究材料表面形貌、结构组成、热膨胀性质等。

SEM由于具有高分辨和大视场等优点，因此在材料科学领域得到广泛应用。

2.透射电子显微镜（TEM）TEM是利用透射的电子束来研究材料的性质和形貌的一种分析方法。

由于TEM的分辨率很高，可达到纳米级别，特别适用于材料微观结构的表征。

该方法通常用于研究材料晶体结构、纳米材料的形貌等。

3.原子力显微镜（AFM）原子力显微镜是一种常用于研究材料表面形貌的分析技术。

该技术通过采用探针对材料表面进行扫描，从而获取表面形貌信息。

AFM具有高分辨率、高重复性和高灵敏度等优点，适用于研究纳米材料的表面形貌和力学性质等。

4.散射电子显微镜（SEM）散射电子显微镜是一种可用于研究材料成分及其相互作用的分析技术。

该技术利用材料与电子相互作用发生的散射现象，通过对散射电子的能量、动量等参数进行分析，可以获得物质的结构、组成等信息。

二、材料微观形貌分析的应用研究1.纳米材料的形貌分析纳米材料是指直径小于100纳米的材料，其常规的物理、化学性质与几何特性都具有新颖性质。

纳米材料的形貌特征对其物理、化学性质具有直接影响。

通过SEM和TEM等手段的应用研究，可以对纳米材料的表面形貌、晶体结构等进行分析，进而研究其物理、化学性质等方面，为纳米科技的发展提供了重要的数据支持。

2.材料界面形貌分析材料界面是指两种或两种以上的材料之间的分界面，其形貌及性质对材料的机械力学性能、电学性能以及化学性能等具有重要影响。

材料表面形貌及成分测试目的：通过分析样品的表面/或近表面来表征材料。

基于您所需要的资料,我们可以为您的项目选择最佳的分析技术。

我们的绝大部分的技术使用固体样品，有时会用少的液体样品来获取固体表面的化学信息。

在许多情况下材料表征和表面分析是很好的选择，绝大大部分属于两类:•已知自己拥有什么样的材料，但是想要更多关于具体性能的信息，比如界面锐度、剖面分布、形态、晶体结构、厚度、应力以及质量。

•您有对之不是完全了解的材料，想找出有关它的成份、沾污、残留物、界面层、杂质等。

链接：一、光学显微镜（OM）二、扫描电子显微（SEM）三、X射线能谱仪（EDS）四、俄歇电子能谱 (AES, Auger)五、X射线光电子能谱/电子光谱化学分析仪(XPS/ESCA)六、二次离子质谱(SIMS)七、傅里叶转换红外线光谱术(FTIR)八、X射线荧光分析(XRF)九、拉曼光谱(Raman)十、扫描探针显微镜/原子力显微镜(AFM)十一、激光共聚焦显微镜链接一：光学显微镜（OM）技术原理光学显微镜的成像原理，是利用可见光照射在试片表面造成局部散射或反射来形成不同的对比，然而因为可见光的波长高达 4000-7000埃，在分辨率 (或谓鉴别率、解像能，系指两点能被分辨的最近距离) 的考虑上，自然是最差的。

在一般的操作下，由于肉眼的鉴别率仅有0.2 mm，当光学显微镜的最佳分辨率只有0.2 um 时，理论上的最高放大倍率只有1000 X，放大倍率有限，但视野却反而是各种成像系统中最大的，这说明了光学显微镜的观察事实上仍能提供许多初步的结构数据。

仪器图片：50-1000X100-500X / 40-200X / 5-75X50-1000X分析应用光学显微镜的放大倍率及分辨率，虽无法满足许多材料表面观察之需求，但仍广泛应用于下列之各项应用，诸如：(1)组件横截面结构观察；(2)平面式去层次 (Delayer) 结构分析与观察； (3)析出物空乏区 (Precipitate Free Zone) 的观察； (4)差扁平电缆与过蚀刻(Overetch)凹痕的观察；(5)氧化迭差(Oxidation Enhanced Stacking Faults, OSF)的研究等。

半导体瓷件形貌分析报告半导体瓷件的形貌分析可以从表面形貌和断面形貌两个方面进行。

表面形貌是指半导体瓷件的外观形状、表面光洁度和纹理等特征。

断面形貌是指瓷件的截面形状、结构分布和界面特征等。

这两个方面的形貌分析都可以通过光学显微镜、扫描电子显微镜（SEM）和原子力显微镜（AFM）等技术手段进行。

首先，表面形貌分析可以通过光学显微镜进行。

这种显微镜在分析样品的外观形状和表面光洁度方面具有优势。

通过对样品进行显微镜观察和图像采集，可以得到半导体瓷件的形貌图像。

这些图像可以通过图像处理软件进行分析，获得表面特征参数，如粗糙度、纹理密度等。

这些参数可以提供有关材料表面性质和加工工艺的有用信息。

其次，断面形貌分析可以通过SEM进行。

SEM可以提供更高的放大倍率和更高的分辨率，从而可以更详细地观察和分析半导体瓷件的断面形貌特征。

通过SEM技术可以获得瓷件的断面图像，并可以观察到瓷件的颗粒分布、界面结构和缺陷情况等。

同时，SEM还可以通过能谱分析功能来获得瓷件的化学成分信息，进一步了解材料的组成和织构特征。

最后，原子力显微镜（AFM）可以提供更高的分辨率和表面形貌的原子级观察。

通过AFM技术可以观察到瓷件表面的微观形貌特征，如颗粒大小和分布、表面粗糙度等。

AFM还可以通过力-距离曲线来表征瓷件材料的机械性质，如硬度、弹性模量等。

综上所述，半导体瓷件形貌分析是了解其结构和性能的重要手段。

通过表面形貌和断面形貌的分析，可以获得有关材料的形貌特征、界面结构和缺陷情况等信息。

这些信息对于瓷件的加工工艺优化、材料性能改进和质量控制具有重要意义。
