《应用电子学》总结第一章 电路和电路元件1． (1)电流、电压实际方向的定义；(2)参考方向的定义；实际方向与参考方向之间的关系； (3)关联参考方向；例：图示电路中，已知I=0.2A ，则U S = 。

2． 电路的功率：计算公式；吸收和放出的判断例：见上题，U S 和10V 电源的功率的计算和判断 3． 电路元件的伏安特性： a) 定义：注意是在关联情况下定义的； b) 常用元件的特性：无源元件：R 、L 、C理想电源：电压源和电流源实际电源：-伏安特性 -电压源模型 -电流源模型-电压源模型和电流源模型之间的等效（注意极性）例：习题1.3.1和1.3.4 二极管：（1）特性与模型 （2）如何判断二极管的通和断？可 与第三章的二极管组成的与 门和或门联系例：习题1.4.2和1.4.3例：右图所示电路，设二极管D 1、D 2、D 3均为理想二极管，则输出电压u o = 。

A. -2VB. 0VC. 6VD. 12V稳压管：特性与模型第二章 电路分析基础 1． 直流电路的分析方法a) 基尔霍夫定律及支路电流法：方法及适用范围。

b) 叠加原理：方法——如何通过除源，求单个独立电源的作用结果。

——适用范围。

其通式为：I k =G k1.U S1+ G k2U S2+ ……G km U Sm +B k1 I S1+ B k2 I S2+ ……B kn I Sn例：习题2.2.31. 例：右图电路中，A 为包含独立源的网络。

当U S =10V 时，I=2.5A ；当U S =20V 时，I=3.5A 。

问，当I=0A 时，电源U S = 。

2. 如图示电路，已知：U S2=U S3=24 V ,当开关S 合在A 点时，I=1 A ；当开关S 合在B 点时，I=- 1A 。

试求开关合在C 点时该支路的电流。

等效电源定理：戴维南定理：——内容——戴维南等效电路的求取：U 0、R 0诺顿定理：——内容——诺顿等效电路的求取：I sc 、R 0 R 0的求取：——串、并联法——取压求流法或取流求压法（含受控源电路必须采用该法） ——开路、短路法 ——实验法例：右图所示电路中，D 为理想二极管，流过D 的电流为 。

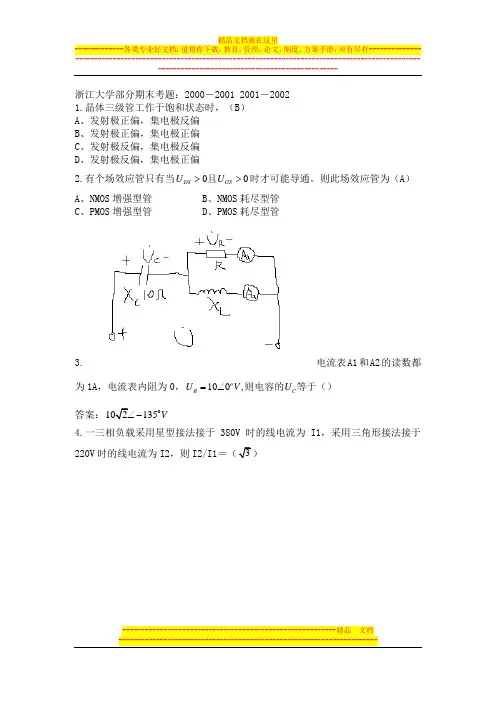

习题2.2.7 补充例题：（电路原理的期中试卷） 2． 交流电路的分析方法 a) 正弦量的三要素 b) 正弦量的相量表示c) 正弦电路的相量模型 d) 正弦电路的分析方法：a ． 基尔霍夫定律的相量形式b ． 无源网络的特性c ． 相量法的步骤（包括相量图法）例1：右图电路中，设电流表 和 的读数均为1A ，电流表内阻为零，电阻R 两端的电压V 010U R∠=•，则电容两端的电压相量为=•C U 。

+ U s _3010+ _ 10V I 0V +12V +6V2V D 1 D 2D 3 u o+_ R_ +U R I A I R 1R 2 R 3A CSU S1U S2+U S 3B 10V 2kΩ D+ _ 2kΩ 3kΩ 3kΩ 1.6k A 1 R+_+_例2：补充例题：（电路原理的期中试卷） e) 正弦电路的功率：f) ——瞬时功率p 、有功功率P 、无功功率Q 、视在功率S 。

——功率因数的补偿 例：习题2.3.10g) 正弦电路的阻抗匹配h) RLC 电路的谐振：——串联谐振：——并联谐振问题：谐振的概念；谐振频率的求取； 各谐振电路的特点例1：习题2.3.14例2：下图所示电路，已知U s1=10V ，u s2=20+40sin ωt V ，t 2sin 2i sω=A ，R 1=R 2=10Ω，Ω=ω=ω30C 1L 11，ωL 2=10Ω，Ω=ω20C 12，求电流i(t)及其有效值I 。

i)三相电路：——对称三相电路的计算 ——三相电路的功率例：对称三相电路中，对称三相负载成Y 形联结，已知A 相负载的电压V 0200U A︒∠=，B 相负载的电流A 1802I B ︒-∠=•，则线电压AB U •= V ；三相负载所吸收的总有功功率P= W ，总无功功率Q=Var ，总功率因数cos φ=。

j) 非正弦电路的分析：——可综合考虑。

如：叠加原理；交、直流电路的分析；谐振电路的特点等。

注意：非正弦电路有效值的计算3． 一阶电路的瞬态分析：a) 换路及换路定律：——内容——利用换路定律求取瞬态过程的初始状态（0+）时的值b) 如何用三要素法求取瞬态过程：——RC 电路——RL 电路例：下图所示电路，已知U S =18V ，R 1=R 2=6Ω，R 3=R 4=R 5=R 6=4Ω，L=0.1H ，C=1000μF ，K 闭合已久，t=0时刻打开。

求K 打开后)t (i L ，)t (u C )和开关两端的电压)t (u K 。

第三章 分立元件基本电路 一、三极管极其组成的电路4． 三极管a) 三极管的结构及电流放大作用b) 三极管的工作特性 ——输入、输出特性 ——三个工作区域极其判断 c) 理解三极管放大电路设置静态工作点的重要性 d) 三极管的直流模型（静态模型）及其适用范围e) 三极管的交流模型（动态模型或小信号模型）及其适用范围例：下图所示电路，U BE =0.7V ，U CES ≈0V ，(a)中晶体三极管工作于 状态，集电结 偏置；(b)中晶体三极管工作于 状态，集电结 偏置。

A. 放大B. 饱和C. 截止D. 正向E. 反向i u C Ω βΩ β5．三极管放大电路的分析a)静态分析：直流通路的画法及静态工作点的计算b)c)电路例1：习题3.1.8例2：电路如图所示，已知U CC=12V，晶体管的β=60，U BE=0。

7V，（1）画出直流通路，计算静态工作点：I C、I B、U CE（2）已知r be=1.4KΩ,画出微变等效电路,计算A u、r i、r o（3）若射极旁路电容C e断开，重新画出微变等效电路。

6．三极管组成的非门电路的分析a)定性分析b)例：习题3.4.2二、场效应管及其组成的电路1．场效应管（1）场效应管的结构及放大原理：电压控制作用（2）场效应管的工作特性——输出特性、转移特性（3）场效应管的直流模型（静态模型）及其适用范围（4）场效应管的交流模型（动态模型或小信号模型）及其适用范围习题1.6.1和习题1.6.32．场效应管组成的放大电路分析（1）静态分析：直流通路的画法及静态工作点的计算（2）动态分析：交流通路的画法、微变等效电路的画法及动态指标的计算：A u、r i、r o 习题3.3.2和3.3.33．二极管：（1）特性与模型（2例：习题1.4.2和1.4.3例：右图所示电路，设二极管D1、D2、D3均为理想二极管，则输出电压u o= 。

A. -2VB. 0VC. 6VD. 12V第4章数字集成电路4．逻辑代数的运算规则5．逻辑函数的表示及其化简（1）逻辑函数的表示方法——表达式、逻辑状态表（真值表）、逻辑图、波形图（2）逻辑函数各表示方法的相互转换（3）逻辑函数的化简——意义及代数化简法——与或表达式与与非表达式的相互转换6．门电路：（1）掌握门电路的表示方法：逻辑符号、逻辑功能（表达式、逻辑状态表、波形图）（2）常用的门电路：与门、或门、非门、与非门、或非门、异或门、同或门、三态门7．组合逻辑电路的特点、分析方法和设计方法8．常用组合逻辑电路部件：加法器、编码器、译码器、七段译码及显示例：右图电路，当AB分别为00、01和11时，输出F分别为、和。

9．触发器：（1）触发器的特点（2）（3）触发器的表示方法：图形符号、特性方程、逻辑状态转换表、逻辑状态转换图、波形图注意：异步输入端的作用。

（4）常见触发器：基本RS触发器、同步RS触发器、D锁存器、边沿D触发器、边沿J-K触发器、T和T‘触发器10．时序逻辑电路的分析方法及步骤11．常用时序逻辑电路部件：（1）寄存器——数码寄存器——移位寄存器0V+6VoF（2）计数器——二进制电路——十进制电路 ——任意进制电路注意：有效状态和无效状态；自启动问题。

例：分析如图所示时序逻辑电路，(1). 写出各触发器的驱动方程、状态方程及电路的输出方程； (2). 列出状态转换表，画出状态转换图和波形图；(3). 若CP 的脉冲频率为1kHz ，试计算F 的脉宽t w 和周期T 。

12． 半导体存储器1．只读存储器：结构与组成——已知存储内容，画出存储二极管矩阵（习题4.7.2） ——存储容量：2n ×m 字位 2．随机存储器（RAM ）：结构与组成，存储容量13． 如何用PROM 实现组合逻辑电路（习题4.8.1）第五章 集成运算放大器14． 集成运算放大器的组成1．输入级电路——差动放大电路的作用：抑制零漂和 放大差模信号。

_____差分放大电路的输入-输出方式对 放大倍数、输入电阻、输出电阻的影响2． 输出级电路——互补对称放大电路的作用和原理 2．集成运放的工作原理和图形符号：理解同相输入端、反相 输入端的含义。

3．集成运放的基本特性（1） 主要参数 （2） 电压传输特性和电路模型 （3） 理想运放的特性、模型及分析依据线性时：-+=u u ，-+=i i非线性时：-+=i i+-+=>o o U u u u ,--+=<o o U u u u ,4．放大电路中的反馈（1） 基本概念 （2） 负反馈的四种类型 （3） 反馈类型的简单判断方法：对单个运放的反馈a ． 正、负反馈的判断：反馈接到同相输入端，是正反馈 反馈接到反相输入端，是负反馈b ． 串、并联的判断：反馈与输入接在同一端，是并联反馈与输入接在不同端，是串联c ． 负反馈对放大倍数的稳定性、对减小非线性失真、对通频带、对输入/输出电阻的影响5．集成运放的应用：（1） 应用性质的判断：线性还是非线性应用a. 若是开环或是正反馈——一定是非线性应用b. 若是负反馈——在达到饱和前是线性应用； 达到饱和以后就是非线性应用。

（2） 线性应用：在模拟运算方面的应用a. 学会用线性电路的分析依据进行分析——一般方法b. 熟记运放的三种基本输入方式——同相、反向、差动。

c. 学会用叠加原理进行分析d. 多运放电路的分析e. 常用模拟运算电路：比例、加法、减法、积分、微分。

了解每一种电路的功能、分析极其它Q 0 Q 1 _S dCFC_ S d Q Q F们的组合。

（3） 非线性应用：幅值比较a ． 非线性电路的分析方法：利用非线性电路的分析依据。

b ． 非线性电路的分析内容：电路结构、电路原理、电压传输特性、输入输出波形。

c ． 开环工作的比较器：注意输入电压和参考电压的接入方式；注意输出限幅电路的不同形式。

d ． 滞回比较器：注意输入电压的接入方式；注意输出限幅电路的不同形式；正向阈值电压、反向阈值电压、回差的计算。
