基于参数模糊自整定的PID控制器(精)

参数自整定模糊PID控制器在模拟铝电解槽中的应用
在铝电解槽的生产过程中，控制铝液温度和浓度是非常重要的任务。

传统的PID控制器在这方面表现出局限性，因为它们难以应对复杂的非线性系统。

为了提高控制效果，研究人员开始探索新的控制算法，其中包括模糊PID控制器。

模糊PID控制器结合了模糊控制和PID控制的优点，能够更好地应对非线性系统的控制问题。

它能够自动调整控制参数，并且能够根据实际情况进行参数整定，提高系统的稳定性和鲁棒性。

在模拟铝电解槽中的实验中，我们使用了参数自整定模糊PID控制器来控制铝液温度和浓度。

首先，我们收集了铝液温度和浓度的实时数据，并将其输入到控制器中。

控制器根据这些数据进行模糊推理，得出相应的控制动作。

然后，控制器将控制信号发送给执行机构，调整铝液温度和浓度。

实验结果显示，参数自整定模糊PID控制器在控制铝液温度和浓度方面具有优越性能。

它能够快速地响应系统变化，使铝液温度和浓度保持在设定值附近。

与传统的PID控制器相比，模糊PID控制器具有更好的鲁棒性和适应性。

此外，参数自整定模糊PID控制器还具有自动整定参数的功能，能够根据系统的实际运行情况自动调整参数，使控制系统更
加稳定和可靠。

这对于长时间运行的铝电解槽来说尤为重要，因为系统参数可能会随着时间的推移而发生变化。

综上所述，参数自整定模糊PID控制器在模拟铝电解槽中的应用具有很大的潜力。

它能够有效地控制铝液温度和浓度，提高生产效率和产品质量。

未来，我们将进一步研究和改进这种控制器，以适应更复杂的工业控制系统。

基于PLC的模糊控制PID控制器的设计与应用发布时间：2022-02-16T08:08:00.046Z 来源：《中国电业》（发电）》2021年第16期作者：马少辉[导读] 目前我国经济水平和科技水平发展十分快速，在工业控制生产中，我们比较倾向于PID控制。

因为它的控制方法比较容易被工厂人员所接受和掌握，而且它的研究成本低，所以被广泛应用。

但是对于一些复杂的控制系统，由于受到众多非线性因素影响，数学模型就会不好建立，PID的控制就会受到限制。

比如遇到典型的复杂的控制系统例子，它有着多种可变因素的复杂系统，导致我们很难精确的分析系统的动静态特性。

由于它的控制器结构及参数已经固定，所以不能实时地根据误差的变化进行及时的调整。

马少辉珠海格力电器股份有限公司广东省珠海市 519070摘要：目前我国经济水平和科技水平发展十分快速，在工业控制生产中，我们比较倾向于PID控制。

因为它的控制方法比较容易被工厂人员所接受和掌握，而且它的研究成本低，所以被广泛应用。

但是对于一些复杂的控制系统，由于受到众多非线性因素影响，数学模型就会不好建立，PID的控制就会受到限制。

比如遇到典型的复杂的控制系统例子，它有着多种可变因素的复杂系统，导致我们很难精确的分析系统的动静态特性。

由于它的控制器结构及参数已经固定，所以不能实时地根据误差的变化进行及时的调整。

关键词:模糊PID控制;pH值控制;可编程控制器引言PID控制器作为温度控制系统不可或缺的一部分，在整个系统中起着至关重要的作用。

PID控制器具有的优点是原理简单、使用方便、控制精度高、算法成熟，并且使用时不用依赖非常高级专业的技能。

因此用PID控制器来实现温度控制系统的设计。

因此，针对上述问题，提出了一种输出方差最优的PID参数整定方法，将参数整定问题转化为一个非凸优化问题，采用粒子群算法(ParticleSwarmOptimization，PSO)求得全局最优解，实现了最小方差PID参数整定。

pid控制参数的模糊整定方法下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!pid控制参数的模糊整定方法模糊PID控制参数整定方法通过引入模糊逻辑理论，使PID参数的整定过程更加智能化。

PID控制器参数模糊自整定研究PID控制器是一种广泛使用的工业控制系统组件，它可以根据设定值和实际输出值之间的误差来调整控制系统的增益，以实现系统的稳定性和性能优化。

然而，传统的PID控制器参数整定方法通常需要手动调整，这不仅需要丰富的经验，而且也难以保证参数的最优性。

因此，研究PID控制器参数的自动整定方法具有重要意义。

在过去的几十年中，模糊自整定技术成为了一种流行的PID控制器参数自动整定方法。

该技术结合了模糊逻辑和参数辨识，通过不断监测系统的运行状态，以及根据系统性能指标的变化来自动调整PID控制器的参数。

目前，关于PID控制器参数模糊自整定的研究已经取得了一定的进展。

在理论研究方面，研究者们已经提出了一些有代表性的模型和算法，如基于规则的模糊自整定、基于人工神经网络的模糊自整定等。

在实验研究方面，研究者们已经在各种实际应用场景中验证了模糊自整定技术的有效性和优越性，如电机控制、化工过程控制等。

模糊自整定技术的原理是基于模糊逻辑和参数辨识。

通过参数辨识算法来识别控制系统的参数，以确定PID控制器的最佳参数组合。

然后，利用模糊逻辑推理来确定PID控制器的输出，以实现对控制系统的有效控制。

根据系统的性能指标，如超调量、调节时间等，来反馈调节PID控制器的参数，以实现控制效果的优化。

在PID控制器中应用模糊自整定技术时，需要设置一些模糊参数，如输入输出变量的模糊化程度、模糊规则等。

这些参数的选择对控制效果有着重要影响。

因此，在实际应用中，需要根据具体系统和控制要求来合理设置这些参数，以达到最佳的控制效果。

通过分析实际案例，我们发现模糊自整定技术在PID控制器中的应用取得了显著的成果。

例如，在电机控制系统中，模糊自整定技术成功地提高了系统的稳定性和响应速度。

在化工过程控制中，该技术有效降低了系统的误差和超调量，提高了控制精度。

模糊自整定技术在PID控制器参数整定中具有重要意义和应用价值。

通过将模糊逻辑和参数辨识相结合，它可以实现PID控制器参数的自动调整和优化，从而提高控制系统的性能。

基于模糊PID参数自整定的温度控制系统的研究摘要：工业温度控制系统具有非线性、时变性和滞后性等特性，严重影响温度控制的快速性和准确性，为了解决常规PID参数调节在温度控制中适应性差，调节效果不理想的问题，这里采用了模糊PID参数自整定控制方法，用模糊控制规则对PID参数进行修改，利用Matlab的Simulink仿真工具箱做了常规PID与模糊PID的仿真对比试验。

仿真结果表明，模糊PID参数自整定控制效果在超调量和调节时间上都小于常规PID，提高系统快速性和准确性，改善了温摘要：工业温度控制系统具有非线性、时变性和滞后性等特性，严重影响温度控制的快速性和准确性，为了解决常规PID参数调节在温度控制中适应性差，调节效果不理想的问题，这里采用了模糊PID参数自整定控制方法，用模糊控制规则对PID参数进行修改，利用Matlab的Simulink仿真工具箱做了常规PID与模糊PID的仿真对比试验。

仿真结果表明，模糊PID参数自整定控制效果在超调量和调节时间上都小于常规PID，提高系统快速性和准确性，改善了温度系统动态性能。

关键词：温度控制；Matlab仿真；模糊规则；PID在工业生产过程中温度是重要的控制参数之一，对温度的有效控制对于保证生产质量具有重大的现实意义和理论价值。

工业温度控制系统具有非线性、时变性和滞后性等特性，而常规PID控制器参数往往整定不良，性能欠佳，对运行的工作情况适应性差，导致常规PID控制不能使温度控制达到理想效果。

为了改善常规PID控制效果，增强系统的适应性，实现PID参数自整定，本文设计出一种PID参数自整定的模糊控制器。

利用模糊逻辑对PID控制器参数进行调整实现控制效果最优，将温度作为控制对象，并利用Matlab的Simulink工具箱实现仿真对比分析常规PID与模糊PID的曲线，最后应用到实际的温度控制系统中，对比分析常规PID与模糊PID的控制效果。

1 PID控制算法的相关介绍1．1 PID控制算法PID控制器因为结构简单、容易实现，并且具有较强的鲁棒性，因而被广泛应用于各种工业过程控制中。

模糊PID控温算法的具体实现（⼀）：参数⾃整定模糊PID算法概念 上个学期已经基本上实现了PID的温控算法，为了撰写⼩论⽂，这个学期最先要做的事情就是实现模糊PID的温控算法。

模糊控制系统的构成与与常规的反馈控制系统的主要区别在于控制器主要是由模糊化，模糊推理机和精确化三个功能模块和知识库（包括数据库和规则库）构成的。

具体实现过程如下所⽰：(1)预处理： 输⼊数据往往是通过测量设备测量得到的⼀个具体数据，预处理就是在它们进⼊控制器前对这些数据进⾏分类，或性质程度的定义。

预处理过程也是量化过程，它是在离散空间中把输⼊数据划分为若⼲个数字级别。

例如，假设⼀个反馈误差为 4.5，误差空间是(-5,-4…4,5)，量化器会使它靠近离它最近的级别，四舍五⼊到 5。

称量化器量化的⽐例为量化因⼦。

量化过程是个削减数据量的⽅法，但是如果量化过于粗糙，控制器会振荡甚⾄失去平衡。

(2)模糊化 在进⾏模糊化时，需要确定模糊集论域中语⾔变量各值所对应的模糊⼦集的⾪属度函数。

⾪属度函数⼀般是根据操作者的经验初步确定，在调试开发甚⾄控制器运⾏中需不断修正和优化，以满⾜控制的要求。

⾪属度函数的形状很多，但是影响模糊控制器性能的关键因素是各模糊集覆盖论域的情况，⽽⾪属函数的形状在达到控制要求⽅⾯并⽆⼤的差别，为使数学表达和运算简单，⼀般选⽤三⾓形、梯形⾪属函数。

但⾪属函数的幅宽⼤⼩对性能影响较⼤，⾪属函数形状较陡时，引起的输出变化较剧烈，控制的灵敏度⾼；⾪属函数形状平缓时，引起的输出变化较缓慢，对系统的稳定性好。

因此，在选择⾪属函数时，⼀般在偏差较⼩或接近于零附近时，采⽤形状较陡的⾪属函数；⽽在偏差较⼤的区域采⽤形状平缓的⾪属函数，以使系统具有良好的鲁棒性。

⽽且在实际⼯作中，不应出现三个⾪属函数相交的状态。

⼀般，任何两个模糊⼦集的交集的最⼤⾪属度中的最⼤值取为 0.4~0.8 之间。

另外，⾪属函数的位置分布对控制性能也有⼀定的影响，当函数在整个论域平均分布时，控制效果并不好，因此，⼀般将零固定，其它模糊⼦集向零集靠拢，以达到较好的控制效果。

模糊PID参数自整定PID控制器是最常用和常见的控制器之一，它可以用于自动控制各种系统。

PID控制器的参数调整对于系统的稳定性和性能至关重要。

传统的PID参数调整方法通常是基于数学模型进行的，然而，对于一些非线性或者不确定系统，数学模型的精确建立可能是困难的，甚至是不可能的。

因此，模糊PID参数自整定方法应运而生。

首先，模糊PID参数自整定方法需要建立一个模糊推理系统。

该模糊推理系统由模糊化、模糊规则库、模糊规则推理和解模糊化四个部分组成。

模糊化将系统的输入和输出转化为模糊集合，模糊规则库包含了一系列IF-THEN规则，用于描述输入和输出之间的关系。

模糊规则推理根据输入的模糊集合和模糊规则库进行推理，得到模糊输出。

解模糊化将模糊输出转化为实际的控制量。

然后，在模糊推理系统中，根据实际系统的特点，选择适当的输入和输出变量。

输入变量可以选择误差（error）、误差变化率（error change）和积分误差（integral error），输出变量可以选择PID参数的调整量。

接下来，需要定义模糊规则库。

模糊规则库是根据经验和专家知识定义的，可以包含多种规则。

例如，根据误差和误差变化率的值来决定PID参数的调整方向和幅度。

然后，进行模糊规则推理。

模糊规则推理使用模糊逻辑和模糊规则库中的规则进行推理，得到模糊输出。

模糊逻辑可以是“AND”，“OR”等，并且可以根据实际情况进行调整。

最后，进行解模糊化。

解模糊化将模糊输出转化为实际的控制量。

解模糊化可以使用常用的方法，例如加权平均法或者最大隶属度法。

总结来说，模糊PID参数自整定方法可以在没有精确模型的情况下，根据系统的实际情况进行参数调整。

通过建立模糊推理系统并进行模糊规则推理和解模糊化，可以得到适合系统的PID参数。

这样可以提高系统的稳定性和性能，并且减少了精确模型建立的困难和复杂性。

文献参考：1. Astrom, K., & Hagglund, T. (1995). PID controllers: Theory, design, and tuning. Instrument Society of America.2. Hyland, D., & Persis, C. D. (2001). A fuzzy control based approach to proportional-integral-derivative controller tuning. Automatica, 37(2), 183-195.。

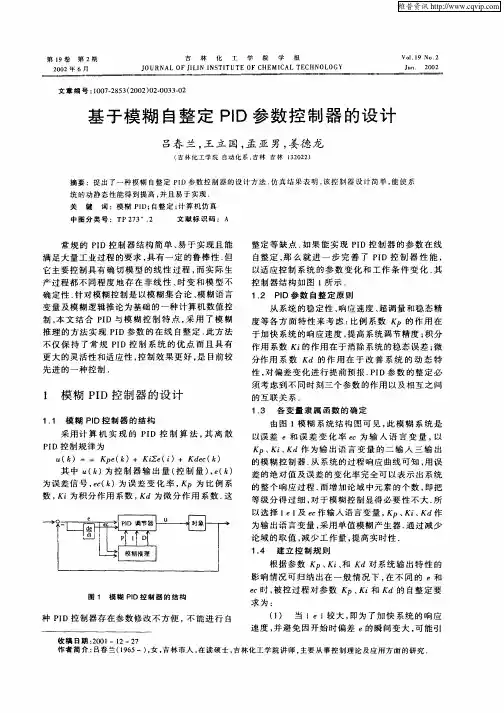

基于模糊自整定PID参数控制器的设计
吕春兰;王立国;孟亚男;姜德龙
【期刊名称】《吉林化工学院学报》
【年(卷),期】2002(019)002
【摘要】提出了一种模糊自整定PID参数控制器的设计方法.仿真结果表明,该控制器设计简单,能使系统的动静态性能得到提高,并且易于实现.
【总页数】3页(P33-34,63)
【作者】吕春兰;王立国;孟亚男;姜德龙
【作者单位】吉林化工学院,自动化系,吉林,吉林,132022;吉林化工学院,自动化系,吉林,吉林,132022;吉林化工学院,自动化系,吉林,吉林,132022;吉林化工学院,自动化系,吉林,吉林,132022
【正文语种】中文
【中图分类】TP273+.2
【相关文献】

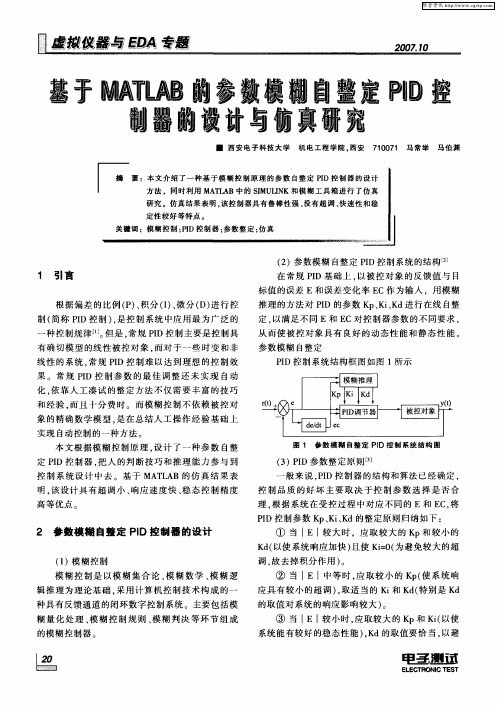

1.基于Matlab的参数模糊自整定PID控制器的设计与仿真 [J], 蒋华勤;潘杰
2.基于MATLAB 的模糊PID参数自整定控制器设计与研究 [J], 王晓侃;王亮
3.基于PID参数模糊自整定的船用锅炉水位控制器设计与仿真研究 [J], 倪吉远;宋玉官;郭庆祝
4.基于MATLAB的参数模糊自整定PID控制器的设计与仿真研究 [J], 马常举;马伯渊
5.基于时滞系统的参数自整定模糊PID控制器的设计与仿真研究 [J], 段五星;张新政
因版权原因，仅展示原文概要，查看原文内容请购买。
