16非结构构件抗震设计规定

《建筑抗震设计规范》(GB50011-2001)强制性条文内容《建筑抗震设计规范》GB50011-2001，自2002年1月1日起施行，原《建筑抗震设计规范》GBJ11-89以及《工程建设国家标准局部修订公告》（第1号）于2002年12月31日废止。

《建筑抗震设计规范》GB50011-2001，其中有52条为强制性条文，必须严格执行。

现将该52条强制性条文摘录如下：一．第一章“总则”部分第 1.0.2 条：抗震设防烈度为6度及以上地区的建筑，必须进行抗震设计。

第 1.0.4条：抗震设防烈度必须按国家规定的权限审批、颁发的文件（图件）确定。

二．第三章“抗震设计的基本要求”部分第3.1.1条：建筑应根据其使用功能的重要性分为甲类、乙类、丙类、丁类四个抗震设防类别。

甲类建筑应属于重大建筑工程和地震时可能发生次生灾害的建筑；乙类建筑应属于地震时使用功能不能中断或需尽快恢复的建筑；丙类建筑应属于除甲类、乙类、丁类以外的一般建筑；丁类建筑应属于抗震次要建筑。

第3.1.3条：各抗震设防类别建筑的抗震设防标准，应符合下列要求：1：甲类建筑，地震作用应高于本地区抗震设防烈度的要求，其值应按批准的地震安全性评价结果确定；抗震措施，当抗震设防烈度为6~8度时，应符合本地区抗震设防烈度提高一度的要求，当抗震设防烈度为9度时，应符合比9度抗震设防更高的要求。

2：乙类建筑，地震作用应符合本地区抗震设防烈度的要求；抗震措施，一般情况下，当抗震设防烈度为6~8度时，应符合本地区抗震设防烈度提高一度的要求，当抗震设防烈度为9度时，应符合比9度抗震设防更高的要求；地基基础的抗震措施，应符合有关规定。

另外，对较小的乙类建筑，当其结构改用抗震性能较好的结构类型时，应允许仍按本地区抗震设防烈度的要求采取抗震措施。

3：丙类建筑，地震作用和抗震措施均应符合本地区抗震设防烈度的要求。

4：丁类建筑，一般情况下，地震作用仍应符合本地区抗震设防烈度的要求；抗震措施，应允许比本地区抗震设防烈度的要求适当降低，但当抗震设防烈度为6度时不应降低。

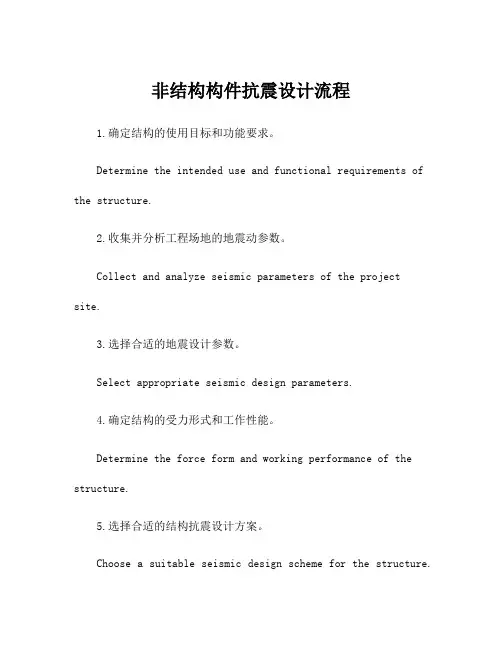

非结构构件抗震设计流程1.确定结构的使用目标和功能要求。

Determine the intended use and functional requirements of the structure.2.收集并分析工程场地的地震动参数。

Collect and analyze seismic parameters of the projectsite.3.选择合适的地震设计参数。

Select appropriate seismic design parameters.4.确定结构的受力形式和工作性能。

Determine the force form and working performance of the structure.5.选择合适的结构抗震设计方案。

Choose a suitable seismic design scheme for the structure.6.进行结构的抗震分析和计算。

Carry out seismic analysis and calculation of the structure.7.确定结构的抗震构造形式。

Determine the seismic structural form of the structure.8.设计非结构构件的抗震措施。

Design seismic measures for non-structural components.9.确定非结构构件的抗震设防烈度等级。

Determine the seismic fortification intensity level of non-structural components.10.设计非结构构件的抗震连接设计。

Design seismic connections for non-structural components.11.进行非结构构件的抗震验算。

Carry out seismic verification for non-structural components.Determine the materials and types of non-structural components.13.设计非结构构件的抗震支撑和加固措施。

非结构构件及楼层设有大型设备时的抗震设计摘要：一般来说，建在地面上的建筑物对地震作用有放大作用，对于自振周期Tg=0的绝对刚体，其地震影响系数α=0.45αmax，其中0.45=1/2.25），也就是说质点的振动加速度与地面加速度相等，没有放大。

而对于Tg≥0的结构基本都有放大作用。

类似的问题还反映在抗震规范4.1.8条局部突出地形的放大作用，要将建在孤立山丘、边坡边缘等不利地段的建筑也应乘以1.1~1.6的放大系数。

同样，置于建筑物某楼层上的附属体系相对于某楼层的振动同样也有放大作用，如果说建筑物对地面振动为“一次放大”的话，则楼面对附属体系振动放大可称为“二次放大”。

实际上，建筑物对地面震动不仅有放大作用，还有滤波作用。

使楼层振动具有较明显的以构筑物基频为主的简谐振动特征，如果附属体系基本周期与建筑物基本周期相近，则将落入共振区，加大设备的地震作用。

这一点与场地的卓越周期对建筑的影响也是相似的。

关键词：抗震设计；共振区；楼面反应谱；二次分析地震时主结构与附属体系必然相互影响，影响主结构与附属体系相互作用强弱的因素包括：1质量比：当附属与主系统楼层的质量比大于0.001时，附属系统对主系统相应楼层的反应有明显影响；2周期比：当附属与主系统自振周期接近时，二系统将产生共振，出现“吸振器效应”，此时附属系统出现强烈振动，而主系统的反应大大减弱；3非经典阻尼比：当二系统的阻尼特性不一致时，总系统具有非经典阻尼性质，在共振区的影响不容忽视；4多质点激励：当附属系统在主系统不同楼层有支点时，不同支点的相互运动将通过附属系统进行变性协调，从而产生附加力。

涉及到附属体系地震作用计算内容的规范，除《建筑抗震设计规范》GB50011-2010外，还有《非结构构件抗震设计规范》JGJ339-2015、《建筑机电工程抗震设计规范》GB50981-2014、《工业企业电气设备抗震设计规范》GB50556-2010、《石油化工钢制设备抗震设计标准》GB/T50761-2018、《核电厂抗震设计规范》GB50267-97等。

建筑物抗震设计规范建筑物抗震设计规范是指在建筑物的设计和施工阶段，为了保证建筑物能够在地震发生时具备一定的抗震能力，维护人员及居住者的生命安全和财产安全，所制定的一系列规范和标准。

下面是建筑物抗震设计规范的主要内容和要点。

第一、地震烈度区划：建筑物抗震设计应根据建设地区的地震烈度区划，并参考相关规范确定设计地震动参数，以确保建筑物的抗震设计能够满足当地的地震需求。

第二、设计基本规定：建筑物抗震设计应符合国家和地区的相关规范要求，并按照工程结构等级确定受力构件的设计标准。

第三、结构基本要求：建筑物的结构应具备整体稳定性和抗震能力，包括使用适当的构件和材料、合理布置结构、设置有必要的加固措施、采用可靠的连接方式等。

第四、抗震设计负荷、组合和容许值：根据建筑物的重要性和用途，确定设计地震动力荷载、荷载组合以及结构的抗震容许值，以满足建筑物在地震作用下的安全要求。

第五、结构材料：建筑物抗震设计应采用符合相关规范的结构材料，如钢筋混凝土、钢结构等，以保证建筑物的抗震性能。

第六、结构形式和布置：结构形式和布置应选取合适的形式，以满足建筑物对抗震强度和刚度的要求，如采用剪力墙、框架结构等。

第七、结构构件设计：建筑物抗震设计应根据结构构件的受力特点和抗震需求，进行合理的构件设计，包括梁、柱、墙体、地基等。

第八、非结构构件设计：建筑物抗震设计还应考虑非结构构件的设计，如天井、管道、设备等，以确保它们在地震作用下不会对结构的整体稳定性造成破坏。

第九、施工技术要求：建筑物抗震设计规范还要求施工方在施工过程中采取适当的工艺和技术来确保结构的质量和稳定性。

第十、检验和验收：建筑物抗震设计完成后，应进行相应的检验和验收工作，以确保建筑物符合相关规范的要求。

总之，建筑物抗震设计规范是保证建筑物在地震发生时具备一定的抗震能力，保护人员和财产安全的重要依据和指导文件。

它包含了地震烈度区划、设计基本规定、结构要求、负荷和容许值、材料选择、非结构构件设计以及施工技术要求等内容。

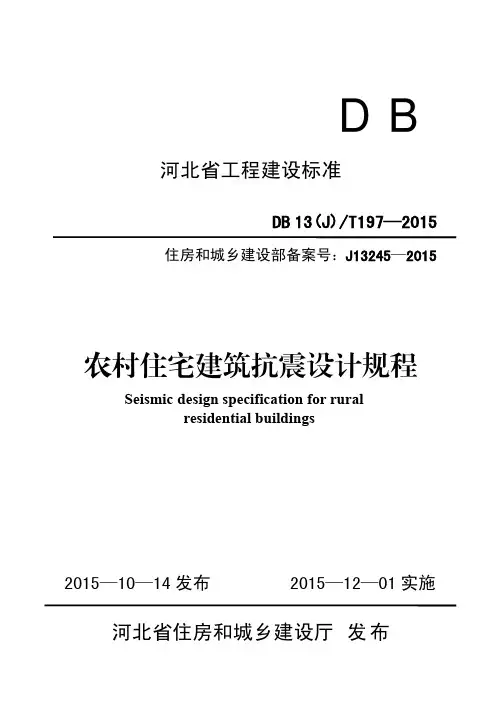

DB河北省工程建设标准DB13(J)/T197—2015住房和城乡建设部备案号：J13245—2015农村住宅建筑抗震设计规程Seismic design specification for ruralresidential buildings2015—10—14发布2015—12—01实施河北省住房和城乡建设厅发布河北省工程建设标准农村住宅建筑抗震设计规程Seismic design specification for ruralresidential buildingsDB13(J)/T197—2015主编单位：河北建筑设计研究院有限责任公司批准部门：河北省住房和城乡建设厅施行日期：2015年12月1日1河北省工程建设标准农村住宅建筑抗震设计规程Seismic design specification for rural residential buildingsDB13(J)/T197—2015﹡中国建材工业出版社出版（北京市海淀区三里河路1号）石家庄市红旗印刷厂印刷﹡开本：850mm×1168mm1/32印张：xx字数：xx千字2015年12月第一版2015年12月第一次印刷印数：1000册定价：25.00元统一书号：155160·726河北省住房和城乡建设厅文件冀建质〔2015〕81号河北省住房和城乡建设厅关于发布《农村住宅建筑抗震设计规程》的通知各设区市、定州市、辛集市住房和城乡建设局（建设局），华北石油管理局：根据省住房和城乡建设厅《2014年度省工程建设标准和标准设计第二批编制计划》（冀建质〔2014〕65号）要求，由河北建筑设计研究院有限责任公司编制的《农村住宅建筑抗震设计规程》，经组织审查，批准为河北省工程建设标准，编号为DB13(J) /T197—2015，自2015年12月1日起实施。

本规程由河北建筑设计研究院有限责任公司负责具体技术内容的解释，由河北省工程建设标准化管理办公室负责管理。

《建筑抗震设计规范》GB50011-2001，其中有52条为强制性条文，必须严格执行。

现将该52条强制性条文摘录如下：一．第一章“总则”部分第 1.0.2 条：抗震设防烈度为6度及以上地区的建筑，必须进行抗震设计。

第 1.0.4条：抗震设防烈度必须按国家规定的权限审批、颁发的文件（图件）确定。

二．第三章“抗震设计的基本要求”部分第3.1.1条：建筑应根据其使用功能的重要性分为甲类、乙类、丙类、丁类四个抗震设防类别。

甲类建筑应属于重大建筑工程和地震时可能发生次生灾害的建筑；乙类建筑应属于地震时使用功能不能中断或需尽快恢复的建筑；丙类建筑应属于除甲类、乙类、丁类以外的一般建筑；丁类建筑应属于抗震次要建筑。

第3.1.3条：各抗震设防类别建筑的抗震设防标准，应符合下列要求：1：甲类建筑，地震作用应高于本地区抗震设防烈度的要求，其值应按批准的地震安全性评价结果确定；抗震措施，当抗震设防烈度为6~8度时，应符合本地区抗震设防烈度提高一度的要求，当抗震设防烈度为9度时，应符合比9度抗震设防更高的要求。

2：乙类建筑，地震作用应符合本地区抗震设防烈度的要求；抗震措施，一般情况下，当抗震设防烈度为6~8度时，应符合本地区抗震设防烈度提高一度的要求，当抗震设防烈度为9度时，应符合比9度抗震设防更高的要求；地基基础的抗震措施，应符合有关规定。

另外，对较小的乙类建筑，当其结构改用抗震性能较好的结构类型时，应允许仍按本地区抗震设防烈度的要求采取抗震措施。

3：丙类建筑，地震作用和抗震措施均应符合本地区抗震设防烈度的要求。

4：丁类建筑，一般情况下，地震作用仍应符合本地区抗震设防烈度的要求；抗震措施，应允许比本地区抗震设防烈度的要求适当降低，但当抗震设防烈度为6度时不应降低。

第3.3.1条：选择建筑场地时，应根据工程需要，掌握地震活动情况、工程地质和地震地质的有关资料，对抗震有利、不利和危险地段作出综合评价。

对不利地段，应提出避开要求；当无法避开时，应采取有效措施；不应在危险地段建造甲、乙、丙类建筑。

浅析非结构构件的抗震构造措施设计摘要：结构中的非结构构件长期以来被视为主体结构的次要体系，被设计人员忽视，近些年来，研究人员在地震造成的震害中发现：震后大多数建筑物的结构构件基本无损坏，但许多非结构构件开裂受损严重，很多非结构构件坠落造成重要设备的损坏和生命财产损失，因此，必须加以认真对待。

关键词：建筑结构；非结构构件；抗震构造措施；一、非结构构件的定义与分类[1]非结构构件应包括建筑非结构构件和支撑于建筑结构的附属机电设备。

从抗震的角度来说，非结构构件是指在主体结构设计中可以忽略的，或者尚无法计算的建筑构件或其附加构件。

其中非结构构件又分为三类，第一类为附属结构构件（如，女儿墙、雨篷、高低跨封墙等），第二类为装饰物（如，贴面、顶棚、悬吊重物等），第三类为非结构墙体。

二、建筑非结构构件的抗震设防目标建筑非结构构件的抗震设防目标，原则上要与主体结构的“三水准”设防目标——“大震不倒，中震可修，小震不裂”相协调。

在多遇地震下，建筑非结构构件不宜有破坏；在设防烈度地震下，建筑非结构构件可以比结构构件有较重的破坏，但不应伤及人，特别是避免发生次生灾害的破坏；在罕遇地震下，可能有较重的破坏，但应避免发生重大次生灾害。

随着社会的进步和发展，人们对生活和工作环境的要求日渐增高，建筑的非结构构件的造价占总造价的主要部分，抗震设防将不仅是保护生命安全，而要考虑经济和社会生活。

三、非结构构件对抗震计算的影响和计算方法[1]1. 建筑结构抗震计算不应仅仅考虑主体结构构件的计算，还应计入非结构构件的影响：（1）地震作用计算时，应计入支承于结构构件的建筑构件和建筑附属机电设备的重力。

（2）对柔性连接的建筑构件，可不计入刚度；对嵌入抗侧力构件平面内的非结构构件，可采用周期调整等简化方法计入其刚度影响；一般不应计入其抗震承载力，当有专门的构造措施时，可按有关规定计入其抗震承载力。

（3）对需要采用楼面谱计算的建筑附属机电设备，宜采用简化模型计入设备与结构的相互作用。

第十六讲非结构构件抗震设计规定戴国莹抗震设计中的非结构构件通常包括建筑非结构构件和固定于建筑结构的建筑附属机电设备的支架。

建筑非结构构件指建筑中除承重骨架体系以外的固定构件和部件，主要包括非承重墙体，附着于楼面和屋面结构的构件、装饰构件和部件、固定于楼面的大型储物架等；建筑附属机电设备指与建筑使用功能有关的附属机械、电气构件、部件和系统，主要包括电梯，照明和应急电源、通信设备，管道系统，空气调节系统，烟火监测和消防系统，公用天线等。

一、抗震设防目标非结构的抗震设计所涉及的设计领域较多，一般由相应的建筑设计、室内装修设计、建筑设备专业等有关工种的设计人员分别完成。

目前已有玻璃幕墙、电梯等的设计规程，一些相关专业的设计标准也将陆续编制和发布。

因此，在建筑抗震设计规范中，主要规定了主体结构体系设计中与非结构有关的要求。

非结构构件的抗震设防目标，要与主体结构体系的三水准设防目标相协调，容许非结构构件的损坏程度略大于主体结构，但不得危及生命。

其抗震设防分类，各国的抗震规范、标准有不同的规定，我国新规范将采用不同的计算系数和抗震措施来表征，把非结构构件的抗震设防要求，大致分为高、中、低三个层次：高要求时，外观可能损坏而不影响使用功能和防火能力，安全玻璃可能裂缝；中等要求时，使用功能基本正常或可很快恢复，耐火时间减少1／4，强化玻璃破碎，其它玻璃无下落；一般要求，多数构件基本处于原位，但系统可能损坏，需修理才能恢复功能，耐火时间明显降低，容许玻璃破碎下落。

二、基本计算要求世界各国的抗震规范、规定中，有60％规定了要对非结构的地震作用进行计算，而仅有28％对非结构的构造做出规定。

我国现行抗震规范（GBJll89）主要对出屋面女儿墙、长悬臂附属构件（雨棚等）的抗震计算做了规定。

新规范明确结构体系计算时如何计入非结构的影响，以及非结构构件地震作用的基本计算方法。

1．非结构对结构整体计算的影响在结构体系抗震计算时，与非结构有关的规定是：1）结构体系计算地震作用时，应计入支承于结构构件的建筑构件和建筑附属机电设备的重力。

非结构构件抗震设计规范 jgj339-2015非结构构件抗震设计规范 jgj339-2015
《建筑非结构构件抗震设计规范》（JGJ339-2015）是根据《建筑非结构构件抗震设计规范》（JGJ153-2003）的要求完善修订而成，结合新的地震灾害作用和新的设计要求，增设了地震相关知识和地震破坏机理，扩大了非结构构件的选用范围，全面提出了可行的设计措施和结构形式，符合国家对建筑经济、安全可靠、防灾减灾等有关政策及要求。

规范包括了建筑非结构构件及其设计内容，及非结构构件的抗震设计原则、抗震设计要求、性能试验要求等内容，以及美观性和特殊要求的设计规定。

并根据结构素材及构件类型的不同，列出了详细的设计规定和抗震表，提供了具体并可行的设计建议，并重点解释了新材料或新技术和非结构构件的抗震设计要求。

建筑抗震设计规范GB50011-2001第1章总则第1.0.1条为贯彻执行《中华人民共和国建筑法》和《中华人民共和国防震减灾法》并实行以预防为主的方针，使建筑经抗震设防后，减轻建筑的地震破坏，避免人员伤亡，减少经济损失，制定本规范。

按本规范进行抗震设计的建筑，其抗震设防目标是：当遭受低于本地区抗震设防烈度的多遇地震影响时，一般不受损坏或不需修理可继续使用，当遭受相当于本地区抗震设防烈度的地震影响时，可能损坏，经一般修理或不需修理仍可继续使用，当遭受高于本地区抗震设防烈度预估的罕遇地震影响时，不致倒塌或发生危及生命的严重破坏。

第1.0.2条抗震设防烈度为6度及以上地区的建筑，必须进行抗震设计。

第1.0.3条本规范适用于抗震设防烈度为6、7、8和9度地区建筑工程的抗震设计及隔震、消能减震设计。

抗震设防烈度大于9度地区的建筑和行业有特殊要求的工业建筑，其抗震设计应按有关专门规定执行。

注：本规范一般略去"抗震设防烈度"字样，如"抗震设防烈度为6度、7度、8度、9度"，简称为"6度、7度、8度、9度"。

第1.0.4条抗震设防烈度必须按国家规定的权限审批、颁发的文件(图件)确定。

第1.0.5条一般情况下，抗震设防烈度可采用中国地震动参数区划图的地震基本烈度(或与本规范设计基本地震加速度值对应的烈度值)。

对已编制抗震设防区划的城市，可按批准的抗震设防烈度或设计地震动参数进行抗震设防。

第1.0.6条建筑的抗震设计，除应符合本规范要求外，尚应符合国家现行的有关强制性标准的规定。

第2章建筑抗震设计规范2.1 术语第2.1.1条抗震设防烈度seismic fortification intensity按国家规定的权限批准作为一个地区抗震设防依据的地震烈度。

第2.1.2条抗震设防标准seismic fortification criterion衡量抗震设防要求的尺度，由抗震设防烈度和建筑使用功能的重要性确定。

第十六讲非结构构件抗震设计规定戴国莹抗震设计中的非结构构件通常包括建筑非结构构件和固定于建筑结构的建筑附属机电设备的支架。

建筑非结构构件指建筑中除承重骨架体系以外的固定构件和部件，主要包括非承重墙体，附着于楼面和屋面结构的构件、装饰构件和部件、固定于楼面的大型储物架等；建筑附属机电设备指与建筑使用功能有关的附属机械、电气构件、部件和系统，主要包括电梯，照明和应急电源、通信设备，管道系统，空气调节系统，烟火监测和消防系统，公用天线等。

一、抗震设防目标非结构的抗震设计所涉及的设计领域较多，一般由相应的建筑设计、室内装修设计、建筑设备专业等有关工种的设计人员分别完成。

目前已有玻璃幕墙、电梯等的设计规程，一些相关专业的设计标准也将陆续编制和发布。

因此，在建筑抗震设计规范中，主要规定了主体结构体系设计中与非结构有关的要求。

非结构构件的抗震设防目标，要与主体结构体系的三水准设防目标相协调，容许非结构构件的损坏程度略大于主体结构，但不得危及生命。

其抗震设防分类，各国的抗震规范、标准有不同的规定，我国新规范将采用不同的计算系数和抗震措施来表征，把非结构构件的抗震设防要求，大致分为高、中、低三个层次：高要求时，外观可能损坏而不影响使用功能和防火能力，安全玻璃可能裂缝；中等要求时，使用功能基本正常或可很快恢复，耐火时间减少1／4，强化玻璃破碎，其它玻璃无下落；一般要求，多数构件基本处于原位，但系统可能损坏，需修理才能恢复功能，耐火时间明显降低，容许玻璃破碎下落。

二、基本计算要求世界各国的抗震规范、规定中，有60％规定了要对非结构的地震作用进行计算，而仅有28％对非结构的构造做出规定。

我国现行抗震规范（GBJll89）主要对出屋面女儿墙、长悬臂附属构件（雨棚等）的抗震计算做了规定。

新规范明确结构体系计算时如何计入非结构的影响，以及非结构构件地震作用的基本计算方法。

1．非结构对结构整体计算的影响在结构体系抗震计算时，与非结构有关的规定是：1）结构体系计算地震作用时，应计入支承于结构构件的建筑构件和建筑附属机电设备的重力。
