氧化铝烧结温度

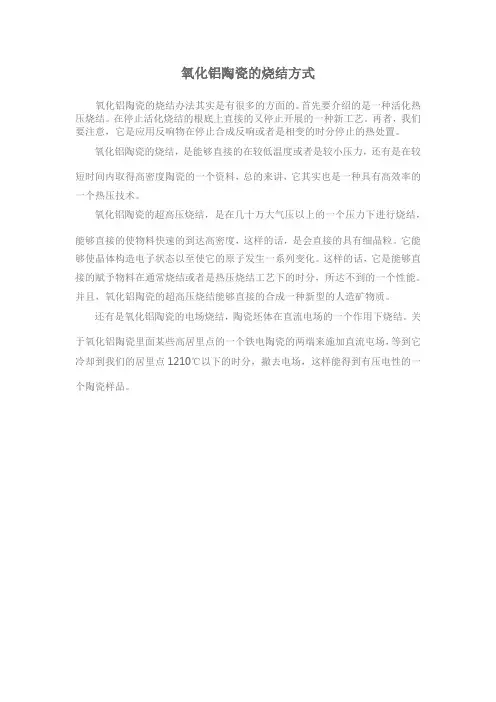

氧化铝陶瓷的烧结方式

氧化铝陶瓷的烧结办法其实是有很多的方面的。首先要介绍的是一种活化热压烧结。在停止活化烧结的根底上直接的又停止开展的一种新工艺。再者，我们要注意，它是应用反响物在停止合成反响或者是相变的时分停止的热处置。

氧化铝陶瓷的烧结，是能够直接的在较低温度或者是较小压力，还有是在较短时间内取得高密度陶瓷的一个资料，总的来讲，它其实也是一种具有高效率的一个热压技术。

氧化铝陶瓷的超高压烧结，是在几十万大气压以上的一个压力下进行烧结，能够直接的使物料快速的到达高密度，这样的话，是会直接的具有细晶粒。它能够使晶体构造电子状态以至使它的原子发生一系列变化。这样的话，它是能够直接的赋予物料在通常烧结或者是热压烧结工艺下的时分，所达不到的一个性能。并且，氧化铝陶瓷的超高压烧结能够直接的合成一种新型的人造矿物质。

还有是氧化铝陶瓷的电场烧结，陶瓷坯体在直流电场的一个作用下烧结。关于氧化铝陶瓷里面某些高居里点的一个铁电陶瓷的两端来施加直流屯场，等到它冷却到我们的居里点1210℃以下的时分，撤去电场，这样能得到有压电性的一个陶瓷样品。

19

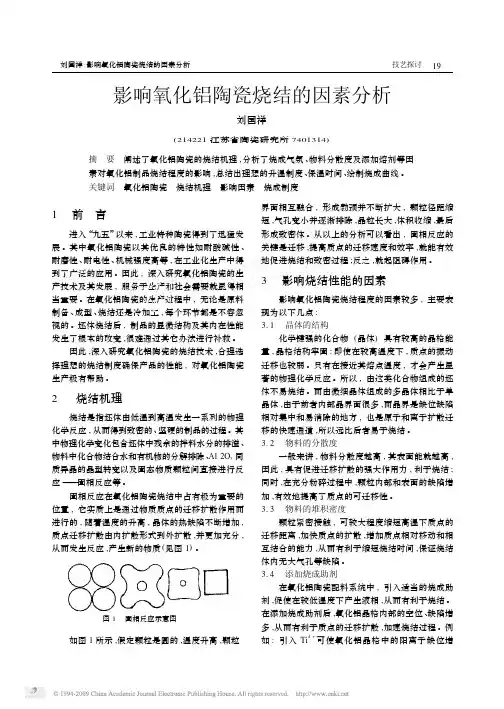

影响氧化铝陶瓷烧结的因素分析

刘国祥

(

214221江苏省陶瓷研究所

7401314)

摘要阐述了氧化铝陶瓷的烧结机理

,分析了烧成气氛、物料分散度及添加熔剂等因

素对氧化铝制品烧结程度的影响

,总结出理想的升温制度、保温时间、绘制烧成曲线。

关键词氧化铝陶瓷烧结机理影响因素烧成制度

1前言

进入“九五”以来

,工业特种陶瓷得到了迅猛发

展。其中氧化铝陶瓷以其优良的特性如耐酸碱性

、

耐磨性、耐电性、机械强度高等

,在工业化生产中得

到了广泛的应用。因此

,深入研究氧化铝陶瓷的生

产技术及其发展

,服务于生产和社会需要就显得相

当重要。在氧化铝陶瓷的生产过程中

,无论是原料

制备、成型、烧结还是冷加工

,每个环节都是不容忽

视的。坯体烧结后

,制品的显微结构及其内在性能

发生了根本的改变

,很难通过其它办法进行补救。

因此

,深入研究氧化铝陶瓷的烧结技术

,合理选

择理想的烧结制度确保产品的性能

,对氧化铝陶瓷

生产极有帮助。

2烧结机理

烧结是指坯体由低温到高温发生一系列的物理

化学反应

,从而得到致密的、坚硬的制品的过程。其

中物理化学变化包含坯体中残余的拌料水分的排溢、

物料中化合物结合水和有机物的分解排除、

Al2O

3同

质异晶的晶型转变以及固态物质颗粒间直接进行反

应———固相反应等。

固相反应在氧化铝陶瓷烧结中占有极为重要的

位置

,它实质上是通过物质质点的迁移扩散作用而

进行的

,随着温度的升高

,晶体的热缺陷不断增加

,

质点迁移扩散由内扩散形式到外扩散

,并更加充分

,

从而发生反应

,产生新的物质(见图

1)。

如图

1所示

,假定颗粒是圆的

,温度升高

,颗粒界面相互融合

,形成勃颈并不断扩大

,颗粒径距缩

短

,气孔变小并逐渐排除

,晶粒长大

,体积收缩

,最后

形成致密体。从以上的分析可以看出

,固相反应的

关键是迁移

,提高质点的迁移速度和效率

,就能有效

地促进烧结和致密过程

;反之

,就起阻碍作用。

3影响烧结性能的因素

影响氧化铝陶瓷烧结程度的因素较多

,主要表

现为以下几点

:

3.1晶体的结构

化学键强的化合物(晶体)具有较高的晶格能

1 氧化铝陶瓷低温常压烧结

张全贺

051002131

摘要：氧化铝陶瓷材料以其优良的性能及较低的制造成本，被广泛应用于国民经济各部门。随着科学技术的发展，特别是电子、能源、空间技术、汽车工业的发展，对材料的要求越来越苛刻，因此对高纯氧化铝陶瓷尤其是更高纯度的高性能氧化铝陶瓷需求量大为增加。本课题围绕制各A1203含量>99．8wt％的高纯氧化铝陶瓷进行研究，通过原科粉体预处理工艺、烧结助剂添加工艺、成型优化工艺，从而实现常压下低温烧结高纯高致密氧化铝陶瓷。本课题中获得的低温烧结试样具有较好的显微结构和较高的机械性能。原料粉预处理工艺是一种新的氧化铝粉体解团聚方法，具有工艺简单、成本消耗低、粉体处理效果显著的特点，对于粉体解团聚处理工艺的技术进步有一定的促进意义。在烧结助剂的研究中，本课题MgO为基本考察助剂，Y203、La203、Nd20s、纳米A1203为复合添加助剂，通过相关的选择实验，研究了以上烧结助剂在14500C、1550。(2、16500C对～203含I>99．8wt％的商纯氧化铝陶瓷的烧结体密度的作用规律。这一研究的结果，为高纯氧化铝陶瓷的制各提供重要参考数据。通过高纯超细氧化铝粉料的凝胶浇注成型工艺的研究，优化高纯超细氧化铝粉体的凝胶浇注成型参数，获得了高质量的凝胶浇注成型试样。以获得的生坯为研究对象，通过对真空烧结工艺参数的分析和工艺试验，在150012温度下，实现了高纯氧化铝陶瓷的低温致密烧结；获得的高纯高致密氧化铝陶瓷密度可达3．979／cm3；烧结体平均晶粒尺寸3～4um；抗弯强度(三点)可达500MPa以上；表面显微硬度可达18．5GPa以上。

关键词：氧化铝陶瓷 预处理凝胶成型 低温烧结纯

1 引言

氧化铝陶瓷是指以高纯AI2O3粉末为主要原料，经各种陶瓷工艺制成的晶相晶粒尺寸小于6um并以刚玉为主晶相的氧化铝陶瓷材料，其具有高熔点、高硬度 机械性能好、耐蚀、绝缘等优良特性 刚玉是自然界中的一种极硬材料，莫氏硬度为9，仅次干金刚石。刚玉陶瓷的强度非常高。熔点为2050℃，并且这种高强度在1 000℃以上的高温下仍能保持，还能够长期在高温富氧的条件下使用，远远优于普通的钢和合金钢．刚玉的导热性能非常好，室温下的导热率达29W／m·K，只比钢铁等的热导率稍低，而且高频下的介质损耗低于1 0 ，是最好的高频绝缘材料之一。微晶氧化铝陶瓷通常分可为高纯型与普通型两种 高纯型微晶氧化铝陶瓷指AI2O3含量在99．9％以啊卜的氧化铝陶瓷材料，其烧结温度高达1 650～1 990℃．透射波长在1～6u m范围．利用其透光性及可耐碱金属腐蚀等性能，常用作高压钠灯灯管．普通型微品氧化铝陶瓷按AI2O3含量不同可分为99、95、92、90、85瓷等品种(有137 AI2O3 含量在8O％或75％者也被划为普通氧化铝陶瓷系列)。其中，99氧化铝陶瓷材料常被用于制作高温坩埚、耐火炉管及其他特殊耐磨材料(如陶瓷轴承、陶瓷密封件及水阀片)，在电子工业中可用作集成电路基板与高频绝缘材料， 化工行业常用于催化剂载体等；95、92、90氧化铝瓷主要用作耐腐蚀、耐磨损材料与耐磨部件；8 5瓷中由于常掺入部分滑石，提高了电性能与机械强度，可与铌、钽等金属封接，用作电真空装置器件等。

氧化铝陶瓷干压工艺技术

氧化铝陶瓷是一种常见的高温耐磨材料，具有优异的物理性能和化学稳定性，广泛应用于工业生产中的高温环境。氧化铝陶瓷干压工艺技术是制备氧化铝陶瓷产品的一种常用方法，它具有工艺简单、成本低廉等优点。

氧化铝陶瓷干压工艺技术主要包括原料配制、研磨、干压成型、烧结等步骤。首先需要按照一定的配方，将氧化铝和一定比例的添加剂混合均匀。添加剂的作用主要是增强氧化铝陶瓷的硬度和强度，并改善其物理性能。混合后的粉末需要进行研磨处理，以获得更细小均匀的颗粒，提高陶瓷材料的致密度。

在干压成型过程中，需将研磨后的氧化铝粉末放入成型模具中，并利用压力将其固定在一定形状的陶瓷模具中。通常情况下，压力可达几十至几百兆帕（MPa），以保证成型制品的强度与致密性。干压成型的优点是成型速度快、精度高，适用于制作各种规格和形状的氧化铝陶瓷产品。

成型后的氧化铝陶瓷产品需要进行烧结处理，以增强其物理性能和化学稳定性。烧结温度通常在1500℃-1800℃之间，烧结时间和温度是影响陶瓷产品致密度和晶粒尺寸的重要因素。在烧结过程中，氧化铝粉末会发生晶界扩散和再结晶现象，晶粒尺寸逐渐增大，形成致密的陶瓷材料。

在氧化铝陶瓷干压工艺技术中，还可采用添加剂掺杂、减压烧结等方法，来改善陶瓷产品的物理性能。添加剂掺杂可以提高陶瓷的硬度、强度和高温抗氧化性能；减压烧结则可以降低成型温度，并提高陶瓷材料的致密度和强度。

总之，氧化铝陶瓷干压工艺技术是一种制备氧化铝陶瓷产品的常用方法，具有工艺简单、成本低廉等优点。通过适当的原料配制、研磨、干压成型和烧结处理，可以获得高致密度、高硬度、高强度和优异的物理性能的氧化铝陶瓷产品。
