开关状态检测2实验报告

开关电源实验报告

一 开关电源原理

如下图30W开关电源电路图所示，市电先经过由电容CX1和滤波电感LF1A组成的滤波电路后，再经过型号为KBP210的整流桥BD1和C1组成的整流电路，输出直流电。直流电又经过由UC3842和2N60等元器件组成的高频逆变电路后，变成高频的交流电，经高频变压器输出为低电压的高频交流电。高频交流经肖基特二极管SR1060后变为脉动的直流电，最后经滤波电容和滤波电感变为我们想要的直流电输出。

输入滤波、整流回路原理图CASENMOV2FDGC3F1MOV1LF2MOV3C1L1C2C6C5C7RT1R2BRG1GNDR1C4+F3L2防雷单元整流、滤波电磁干扰滤波器（EMI）1.1 AC输入整流滤波电路原理：

（1）防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。

（2）输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。

（3）整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。若C5容量变小，输出的交流纹波将增大。

R4C23R5UC38426R1C1Z1DC+C4R6Q1R2R3T1C3D1D2R7R81.2功率变换电路

（1）MOS管的工作原理：目前应用最广泛的绝缘栅场效应管是MOSFET（MOS管），是利用半导体表面的电声效应进行工作的。也称为表面场效应器件。由于它的栅极处于不导电状态，所以输入电阻可以大大提高，最高可达105欧姆，MOS管是利用栅源电压的大小，来改变半导体表面感生电荷的多少，从而控制漏极电流的大小。

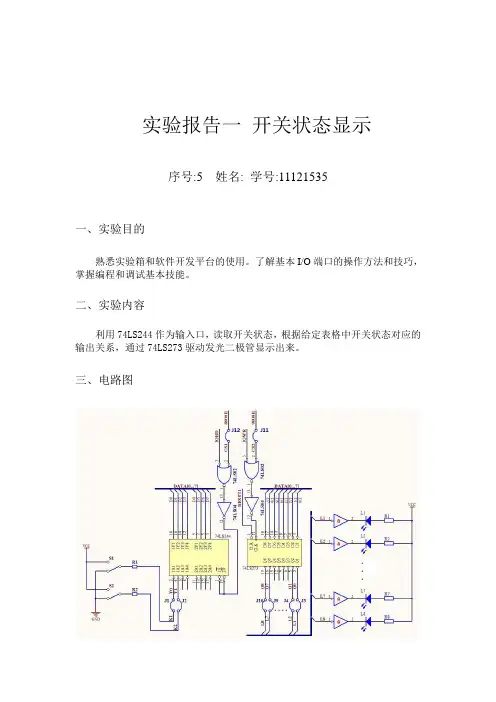

实验报告一 开关状态显示

序号:5 姓名: 学号:11121535

一、实验目的

熟悉实验箱和软件开发平台的使用。了解基本I/O端口的操作方法和技巧，掌握编程和调试基本技能。

二、实验内容

利用74LS244作为输入口，读取开关状态，根据给定表格中开关状态对应的输出关系，通过74LS273驱动发光二极管显示出来。

三、电路图

四、实验程序框图

五、编程

CODE SEGMENT

ASSUME CS:CODE

ORG 1200H

START:MOV DX,8000H ;累加器A输入8000H口的数据

IN AX,DX

TEST AX,01H ;判断累加器A是不是为01H

JNZ LED1 ;值不等于零跳转LED1

TEST AX,02H ;判断累加器A是不是02H

JNZ LED2 ;值不等于零跳转LED2

MOV DX,9000H

MOV AL,0FFH ;0FFH送9000H口

OUT DX,AL

JMP START ;START跳转循环

LED1:TEST AX,02H

JNZ LED3 ;值不等于零跳转LED3

MOV DX,9000H

MOV AL,0AAH ;0AAH送9000H口

OUT DX,AL

JMP START ;START跳转循环

LED2:MOV DX,9000H

MOV AL,55H ;55H送9000H口

OUT DX,AL

一、实验目的

1. 熟悉光控开关的工作原理和基本结构。

2. 掌握光控开关的安装、调试和使用方法。

3. 了解光控开关在节能照明中的应用。

二、实验原理

光控开关是一种利用光电传感器检测环境光线强度，从而控制电路通断的电子元件。当环境光线低于设定阈值时，光控开关输出高电平，电路闭合；当环境光线高于设定阈值时，光控开关输出低电平，电路断开。光控开关广泛应用于户外照明、室内照明、景观照明等领域，具有节能、环保、安全等优点。

三、实验器材

1. 光控开关模块

2. 220V/5W LED灯泡

3. 220V/10A电源插座

4. 杜邦线

5. 面包板

6. 电池

7. 灯泡座

8. 热胶枪

9. 电烙铁

10. 万用表

四、实验步骤

1. 将光控开关模块、LED灯泡、电源插座、杜邦线、面包板等实验器材准备好。

2. 将光控开关模块插入面包板，用杜邦线连接光控开关模块的输入端和输出端。

3. 将LED灯泡插入灯泡座，用杜邦线连接LED灯泡和光控开关模块的输出端。 4. 将电源插座插入220V/10A电源，将LED灯泡和光控开关模块接入电源插座。

5. 观察LED灯泡在白天和夜晚的工作状态。

6. 使用万用表测量光控开关模块的输入端和输出端的电压。

7. 调整光控开关模块的阈值电位器，观察LED灯泡的亮灭变化。

8. 使用热胶枪将光控开关模块固定在合适的位置。

9. 将实验结果记录在实验报告上。

五、实验结果与分析

1. 实验现象：在白天，LED灯泡不亮；在夜晚，LED灯泡亮起。

2. 测量结果：在白天，光控开关模块的输出端电压为0V；在夜晚，光控开关模块的输出端电压为220V。

3. 分析：光控开关模块在白天检测到环境光线强度较高，输出低电平，电路断开，LED灯泡不亮；在夜晚，光控开关模块检测到环境光线强度较低，输出高电平，电路闭合，LED灯泡亮起。

六、实验结论

1. 光控开关模块能够根据环境光线强度自动控制电路通断，实现节能照明。

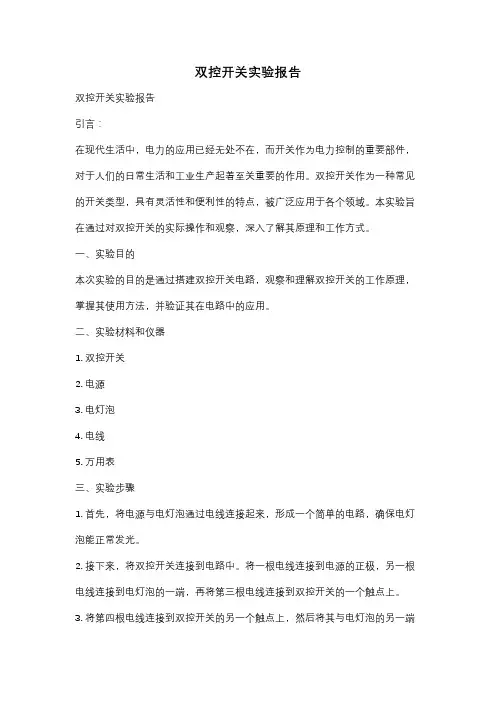

双控开关实验报告

双控开关实验报告

引言：

在现代生活中，电力的应用已经无处不在，而开关作为电力控制的重要部件，对于人们的日常生活和工业生产起着至关重要的作用。双控开关作为一种常见的开关类型，具有灵活性和便利性的特点，被广泛应用于各个领域。本实验旨在通过对双控开关的实际操作和观察，深入了解其原理和工作方式。

一、实验目的

本次实验的目的是通过搭建双控开关电路，观察和理解双控开关的工作原理，掌握其使用方法，并验证其在电路中的应用。

二、实验材料和仪器

1. 双控开关

2. 电源

3. 电灯泡

4. 电线

5. 万用表

三、实验步骤

1. 首先，将电源与电灯泡通过电线连接起来，形成一个简单的电路，确保电灯泡能正常发光。

2. 接下来，将双控开关连接到电路中。将一根电线连接到电源的正极，另一根电线连接到电灯泡的一端，再将第三根电线连接到双控开关的一个触点上。

3. 将第四根电线连接到双控开关的另一个触点上，然后将其与电灯泡的另一端连接起来。

4. 确保连接无误后，将电源接通，观察电灯泡的亮灭情况。

5. 按下双控开关的一个触点，观察电灯泡的变化。再按下双控开关的另一个触点，继续观察电灯泡的变化。

6. 通过观察实验现象，分析双控开关的工作原理和使用方法。

四、实验结果和分析

通过实验观察可知，当双控开关的一个触点被按下时，电路中的电流路径改变，电灯泡熄灭；而当双控开关的另一个触点被按下时，电路中的电流路径再次改变，电灯泡重新亮起。这说明双控开关能够实现对电路的控制和切换。

双控开关的工作原理是基于其内部的机械结构和电路连接方式。在按下一个触点时，开关内部的机械结构会导致触点的位置发生变化，从而改变电路中的电流路径。通过这种方式，双控开关可以实现对电路的切换和控制。

五、实验总结

通过本次实验，我们深入了解了双控开关的工作原理和使用方法。双控开关作为一种常见的开关类型，具有灵活性和便利性的特点，广泛应用于各个领域。在家庭生活中，我们可以利用双控开关实现对不同区域的灯光控制，提高生活的便利性和舒适度。在工业生产中，双控开关也被广泛应用于电路的控制和切换，提高生产效率和安全性。
