SMC电磁阀VP544-5G-02A外形尺寸

旧款

新款（-A）

对比说明

型号

AW40-N04BGAW40-N04BG-A

名称过滤减压阀过滤减压阀

品牌SMCSMC

图片新款采用透明杯体,可360°目视杯本内冷凝水状态。

主体大小4040相同

螺纹种类NPTNPT相同

接管口径1/2"1/2"相同

托架含有含有相同

压力表圆形(带限位指示器)圆形(带限位指示器)相同

排水方式手动手动相同

过滤精度5um5um相同

贮留量8cm38cm3相同

阀体尺寸

A7070相同

B239247.1总体高度尺寸增大

H7672距压力表前端尺寸减小

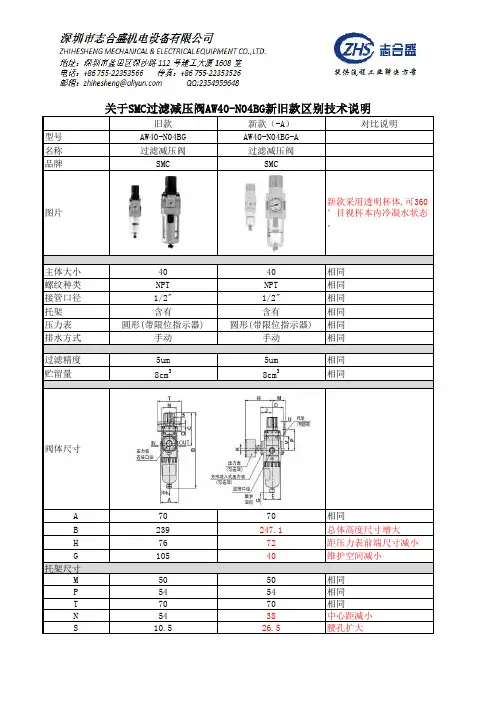

G10540维护空间减小托架尺寸M5050相同P5454相同T7070相同N5438中心距减小S10.526.5腰孔扩大关于SMC过滤减压阀AW40-N04BG新旧款区别技术说明

安装孔示意图

新款安装孔为腰型孔,包含了老款安装孔位置

Q8.58.5相同

小结：新款性能优于老款，托架安装孔扩大为腰型孔，替换安装不受影响。

产品名称型号数量

三联件AC30D-03D-8-A1AL30-03-8-A/AW30-03D-2-A/Y300T-AMA04000167压力开关ISE40A-01-T-M1ISE40A-01-T-MMA02000193

两通阀VX2B0AZ2A3VX2B0AZ2AMA01000160

两通阀底板VVX220B041VVX220B05MA11000191

两通阀盖板VVX022S-4A-N1VVX022S-4A-NMA11000183

梭阀VR1210F-061VR1210F-08申请新料号
