桥梁检测技术及其发展趋势简述

桥梁拉索磁致伸缩导波检测技术标准

一、引言

随着社会发展和经济水平的提高，桥梁建设成为城市发展的重要标志和基础设施。而桥梁结构的安全性和稳定性直接关系到人们的生命财产安全。而桥梁的拉索是承载整个桥梁结构的重要组成部分，其安全性更是至关重要。因此，研究和实施桥梁拉索磁致伸缩导波检测技术标准，对于保障桥梁结构的安全具有非常重要的意义。

二、桥梁拉索磁致伸缩导波检测技术的起源和发展

桥梁拉索磁致伸缩导波检测技术是近年来出现的一种新型检测技术，其起源可以追溯到20世纪60年代。起初，这种技术主要是用于材料疲劳损伤的检测，随着科技的不断发展和进步，这种技术逐渐在桥梁检测领域得到应用。磁致伸缩导波是一种利用电磁场对材料进行成像的技术，其具有非接触、高灵敏度和成像精准等特点，被广泛应用于桥梁拉索的检测领域。当前，国内外已经形成了一系列的桥梁拉索磁致伸缩导波检测技术标准，为相关领域的研究和实践提供了借鉴，起到了推动和促进作用。 三、桥梁拉索磁致伸缩导波检测技术的基本原理

桥梁拉索磁致伸缩导波检测技术是基于磁感应原理进行的一种检测技术。在应用这种技术时，首先需要选择合适的磁感应传感器对桥梁拉索进行感应，产生相应的导波信号。然后，通过对导波信号进行采集和处理，得到相应的图像和数据。最后，利用图像和数据进行分析和评估，得出桥梁拉索的安全性评估和检测结果。从基本原理上来讲，桥梁拉索磁致伸缩导波检测技术主要是利用磁场对材料的影响进行分析和检测，进而得出相应的结论和评估。

四、桥梁拉索磁致伸缩导波检测技术的应用范围

桥梁拉索磁致伸缩导波检测技术主要适用于各类桥梁拉索的安全性检测和评估。具体来讲，桥梁拉索磁致伸缩导波检测技术可以用于桥梁拉索的材料疲劳损伤检测、结构变形检测、应力变化检测等多个方面。通过对桥梁拉索进行磁致伸缩导波检测，可以及时发现拉索的隐患和问题，预防事故的发生，保障桥梁结构的安全性和稳定性。同时，这种技术也可以在桥梁的日常检测和维护中得到广泛应用，提高检测的效率和准确性。

铁路桥梁结构健康监测技术

铁路桥梁是铁路交通的骨架，是保障列车行驶安全、运输顺畅的重要设施。然而，由于桥梁长期承受运输荷载和自然风化等因素，桥梁的安全性和稳定性随时都可能受到威胁。因此，铁路桥梁的健康监测技术显得尤为重要。本文将从铁路桥梁健康监测的优势、常见监测技术以及未来发展趋势三个方面进行探讨。

一、铁路桥梁健康监测的优势

铁路桥梁健康监测技术以其高效、准确、及时等优点成为了现代桥梁管理的重要手段。它能够及时、准确地发现桥梁结构存在的缺陷，保证铁路桥梁的安全运营。下面我们来了解一下常见的监测技术。

二、常见监测技术

1. 振动测试技术

振动测试技术是通过采集桥梁的振动数据，分析桥梁结构受力状态和判断桥梁结构的状态，从而判断桥梁结构健康状况。振动测试技术主要有响应谱分析和损伤诊断两种。

2. 光纤光栅传感监测技术

光纤光栅传感监测技术采用光纤作为传感器，通过测量光纤的反射特性来获取桥梁的实时数据，可以从多个方向同时监测桥梁多个关键部位的变形和应力情况。

3. 微波探伤技术 微波探伤技术采用微波进行探测，对桥梁结构进行非接触式无损检测，可以检测桥梁结构中的裂纹、腐蚀等缺陷，是桥梁结构检测中的重要手段。

三、未来发展趋势

随着人工智能、大数据等技术的逐渐发展，这些技术已广泛应用于桥梁监测领域。未来的发展趋势将集成多种技术手段，建立统一、完善的桥梁健康监测体系，实时获取桥梁的实时数据，提高监测的精度和准确性。

四、结论

铁路桥梁健康监测技术在铁路交通的安全保障中起着重要的作用。在未来的发展过程中，需要进一步整合、完善相关技术，从而建立起全面、准确监测桥梁健康状态的体系，通过数据分析，为桥梁维护、管理提供决策支持。

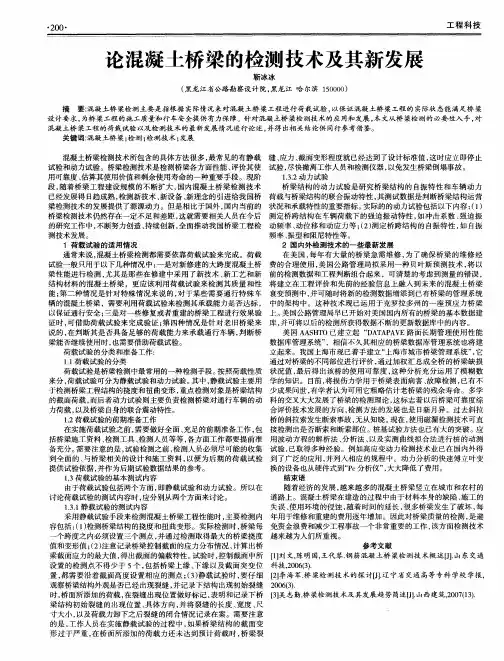

・２００・　工程科技　论混凝土桥梁的检测技术及其新发展　靳冰冰　（黑龙江省公路勘察设计院，黑龙江哈尔滨１５００００）　摘要：混凝土桥梁检测主要是指根据实际情况来对混凝土桥梁工程进行荷载试验，以保证混凝土桥梁工程的实际状态能满足桥梁　设计要求，为桥梁工程的施工质量和行车安全提供有力保障。针对混凝土桥梁检测技术的应用和发展，本文从桥梁检测的必要性入手，对　混凝土桥梁工程的荷载试验以及检测技术的最新发展情况进行论述，并得出相关结论供同行参考借鉴。　关键词：混凝土桥梁；检测；检测技术；发展　混凝土桥梁检测技术所包含的具体方法很多，最常见的有静载　试验和动力试验。桥梁检测技术是检测桥梁各方面性能、评价其使　用可靠度、估算其使用价值和剩余使用寿命的一种重要手段。现阶　段，随着桥梁工程建设规模的不断扩大，国内混凝土桥梁检测技术　已经发展得日趋成熟，检测新技术、新设备、新理念的引进给我国桥　梁检测技术的发展提供了源源动力。但是相比于国外，国内当前的　桥梁检测技术仍然存在一定不足和差距，这就需要相关人员在今后　的研究工作中，不断努力创造、持续创新，全面推动我国桥梁工程检　测技术发展。　１荷载试验的适用情况　通常来说，混凝土桥梁检测都需要依靠荷载试验来完成。荷载　试验一般只用于以下几种情况中：一是对新修建的大跨度混凝土桥　梁性能进行检测，尤其是那些在修建中采用了新技术、新工艺和新　结构材料的混凝土桥梁，更应该利用荷载试验来检测其质量和性　能；第二种情况是针对特殊情况来说的，对于某些需要通行特殊车　辆的混凝土桥梁，需要利用荷载试验来检测其承载能力是否达标，　以保证通行安全；三是对一些修复或者重建的桥梁工程进行效果验　证时，可借助荷载试验来完成验证；第四种情况是针对老旧桥梁来　说的，在判断其是否具备足够的荷载能力来承载通行车辆，判断桥　梁能否继续使用时，也需要借助荷载试验。　荷载试验的分类和准备工作：　１．１荷载试验的分类　荷载试验是桥梁检测中最常用的一种检测手段。按照荷载性质　来分，荷载试验可分为静载试验和动力试验。其中，静载试验主要用　于检测桥梁工程结构的挠度和扭曲变形，重点检测对象是桥梁结构　的截面荷载，而后者动力试验则主要负责检测桥梁对通行车辆的动　力荷载，以及桥梁自身的联合震动特性。　１．２荷载试验的前期准备工作　在实施荷载试验之前，需要做好全面、充足的前期准备工作，包　括桥梁施工资料、检测工具、检测人员等等，各方面工作都要提前准　备充分。需要注意的是，试验检测之前，检测人员必须尽可能的收集　到全面的、与桥梁相关的设计和施工资料，以便为后期的荷载试验　提供试验依据，并作为后期试验数据结果的参考。　１．３荷载试验的基本测试内容　由于荷载试验包括两个方面，即静载试验和动力试验。所以在　讨论荷载试验的测试内容时，应分别从两个方面来讨论。　１．３．１静载试验的测试内容　采用静载试验手段来检测混凝土桥梁工程性能时，主要检测内　容包括：（１）检测桥梁结构的挠度和扭曲变形。实际检测时，桥梁每　一个跨度之内必须设置三个测点，并通过检测取得最大的桥梁挠度　值和变形值；（２）注意记录桥梁控制截面的应力分布情况，计算出桥　梁截面应力的最大值，得出截面的偏载特性。试验时，控制截面中所　设置的检测点不得少于５个，包括桥梁上缘、下缘以及截面突变位　置，都需要沿着截面高度设置相应的测点；（３）静载试验时，要仔细　观察桥梁结构外观是否已经出现裂缝，并记录下结构出现初始裂缝　时，桥面所添加的荷载，在裂缝出现位置做好标记，表明和记录下桥　梁结构初始裂缝的出现位置、具体方向，并将裂缝的长度、宽度、尺　寸大小，以及荷载力卸下之后裂缝的闭合情况记录在案。需要注意　的是，工作人员在实施静载试验的过程中，如果桥梁结构的截面变　形过于严重，在桥面所添加的荷载力还未达到预计荷载时，桥梁裂　缝、应力、截面变形程度就已经达到了设计标准值，这时应立即停止　试验，尽快撤离工作人员和检测仪器，以免发生桥梁倒塌事故。　１．３．２动力试验　桥梁结构的动力试验是研究桥梁结构的自振特性和车辆动力　荷载与桥梁结构的联合振动特性，其测试数据是判断桥梁结构运营　状况和承载特性的重要指标。实际的的动力试验包括以下内容：（１）　测定桥跨结构在车辆荷载下的强迫振动特性，如冲击系数、强迫振　动频率、动位移和动应力等；（２）测定桥跨结构的自振特性，如自振　频率、振型和阻尼特性等。　２国内外检测技术的一些最新发展　在美国，每年有大量的桥梁急需维修，为了确保桥梁的维修经　费的合理使用，美国公路管理局拟采用一种贝叶斯预测技术，将以　前的检测数据和工程判断组合起来，可清楚的考虑到测量的错误，　将建立在工程评价和先前的经验信息上融入到未来的混凝土桥梁　衰变预测中，并可随时将新的检测数据增添到已有桥梁的管理系统　中的架构中。这种技术现已运用于克罗拉多州的一座预应力桥梁　上。美国公路管理局早已开始对美国国内所有的桥梁的基本数据建　库，并可将以后的检测所获得数据不断的更新数据库中的内容。　美国ＡＡＳＨＴＯ已建立起“ＤＡＴＡＰＡＶＥ路面长期管理使用性能　数据库管理系统”，相信不久其相应的桥梁数据库管理系统也将建　立起来。我国上海市现已着手建立“上海市城市桥梁管理系统”，它　通过对桥梁的不同部位进行评价，通过加权汇总成全桥的桥梁缺损　状况值，最后得出该桥的使用可靠度，这种分析充分运用了模糊数　学的知识。目前，将损伤力学用于桥梁表面病害、故障检测，已有不　少成果问世，有学者认为可用它粗略估计老桥梁的残余寿命。多学　科的交叉大大发展了桥梁的检测理论，这标志着以后桥梁可靠度综　合评价技术发展的方向，检测方法的发展也是日新月异。过去斜拉　桥的斜拉索发生断索事故，无从知晓。现在，使用磁漏检测技术可直　接检测出是否断索和断索部位。桩基试验方法也已有大的突破。应　用波动方程的解析法、分析法、以及实测曲线拟合法进行桩的动测　试验，已取得多种经验。例如高应变动力检测技术业已在国内外得　到了广泛的应用，并列入相应的规程中。动力分析的快速傅立叶变　换的设备也从硬件式到“Ｐｃ分析仪”，大大降低了费用。　结束语　随着经济的发展，越来越多的混凝土桥梁竖立在城市和农村的　道路上。混凝土桥梁在建造的过程中由于材料本身的缺陷、施工的　失误、使用环境的侵蚀，随着时问的延长，很多桥梁发生了破坏，每　年用于维修和重建的费用逐年增加。因此对桥梁质量的检测，是避　免资金浪费和减少工程事故一个非常重要的工作，该方面检测技术　越来越为人们所重视。　参考文献　［１】刘文，陈明国，王代琴．钢筋混凝土桥梁检测技术概ｋｇ－［Ｊ１．山东交通　科技，２００６（３）．　【２】李海军．桥梁检测技术的探讨［Ｊ］．辽宁省交通高等专科学校学报，　２００６（３）．　ｆ３１吴志勤．桥梁检测技术及其发展趋势简述『Ｊ１．山西建筑，２００７（１３）．

浅析混凝土桥梁检测技术及发展

摘要：随着公路桥梁施工工程量的不断加大，混凝土桥梁施工技术在桥梁项目的建设中得到了更为广泛的应用。作为桥梁工程的关键性施工环节，其工程项目的质量高低将直接影响着整体工程社会效益与经济效益的发挥。为保证工程的施工质量，混凝土桥梁检测技术成为了其有力的保障点之一。下面本文将结合作者多年的工作实践经验，对混凝土桥梁检测技术进行简单的论述，以供参考。

关键词：桥梁工程；混凝土施工；检测技术

中图分类号：[tu997]文献标识码： a 文章编号：2095-2104（2012）05-0020-02

0导语

随着我国经济实力的不断增强，为更好的适应现代化我国相关建设的需要，在国家相关政策的大力扶持下，公路桥梁的施工建设逐步进入到了一个前所未有繁荣期。在这种大的时代背景下，一方面极大的促进了我国公路桥梁施工技术的快速发展，另一方面也为我国经济的腾飞奠定了坚实的基础。但是，由于我国混凝土桥梁工程建设起步较晚，为更好的保证施工项目的质量性与安全性，就需要在工程项目的施工过程中进行大量的常规型检测工作。此外，桥梁在交付使用后其质量安全随伴随其交通承载负荷量而发生改变，因此混凝土桥梁检测工作不仅在施工过程中进行，更伴随其后期的工程维护当中。因此，为保证混凝土桥梁施工建设的稳定性和质量性，

离不开完善的混凝土桥梁的检测技术的支撑。下面文章将从混凝土桥梁检测技术研究概况以及混凝土桥梁检测技术的发展等方面对我国现阶段桥梁混凝土检测技术工作进行简单的分析总结。

1 混凝土桥梁检测技术的研究现状

一般而言，在混凝土桥梁检测中对于桥梁的荷载试验检测应根据桥梁建设的实际情况而定，如果该混凝土桥梁建设项目采用为新结构、新工艺和新材料而进行的，并且桥梁跨度较大的情况是需要进行荷载试验的；为保证混凝土桥梁能够安全的使用，就要对桥梁按照其实际的轮位和轴重进行模拟荷载试验或者是等效荷载试验；如果是对原始桥梁实施故障修复和加固改造等技术，就要对工程的施工效果进行验收或者进行鉴定性的荷载试验；如果是对那些年久失修并且还没有施工数据的旧桥进行检测的时候，检测人员在事先对该检测桥梁的承受荷载能力进行评估，然后才能进行荷载试验。
